Усилитель радиосигнала с низким уровнем шума 0 1 2000 МГц|receiver amplifier|amplifier vhfrf amplifier

Усилитель радиосигнала с низким уровнем шума 0 1 2000 МГц|receiver amplifier|amplifier vhfrf amplifier

Усилитель использует некоторые советы:

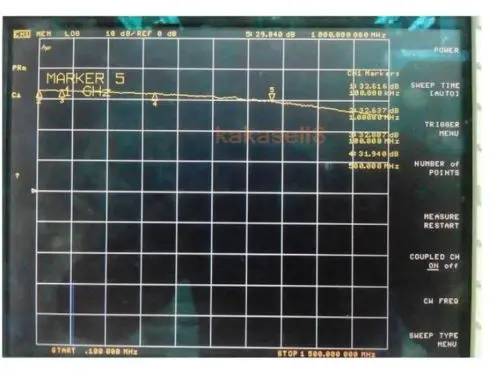

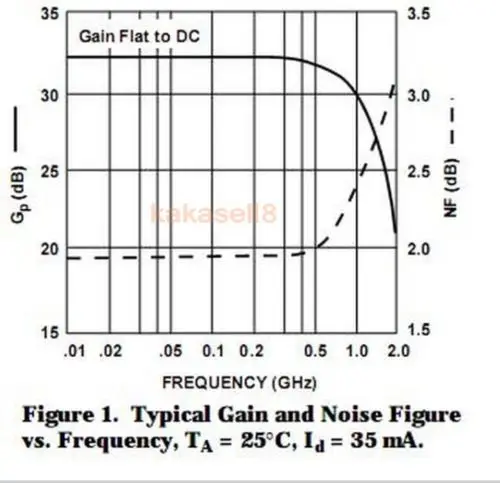

1) усилитель на рабочей частоте менее 500 МГц, имеет очень хорошую плоскость усиления, после тщательной регулировки может быть менее 1 дБ. Чем ниже частота, тем выше коэффициент усиления.

2) нижний предел рабочей частотой усилитель входной и выходной конденсаторы подлежат по умолчанию является 0,1 мкФ, он может работать до 0,1 МГц; вы можете повысить входные и выходные конденсаторы, чтобы продлить предел частоты, как, например, примите к сведению: при 10 мкФ, может работать до 5 кГц. Для детальных вычислений следует обратить внимание на Входное и выходное сопротивление 50 Ом, рассчитать требуемое значение ёмкости, а также повысить развязку источника питания и регулятор.

3) Когда напряжение питания 5-8 в меняется, можно использовать в качестве усилителя с переменным коэффициентом усиления, усиление с напряжением источника питания увеличивается. Идеально подходит для радиочастотного приемника передней цепи с DA контролем напряжения питания, тем самым контролируя усиление усилителя, играть AGC.

4) Когда напряжение питания составляет 8-10 В, низкое усиление 30 дБ, в этот момент усилитель имеет низкую шумовую фигуру и хорошую стабильность.

5) Когда напряжение составляет 12 В, Максимальное усиление, низкочастотное усиление до 32,5 дБ,
