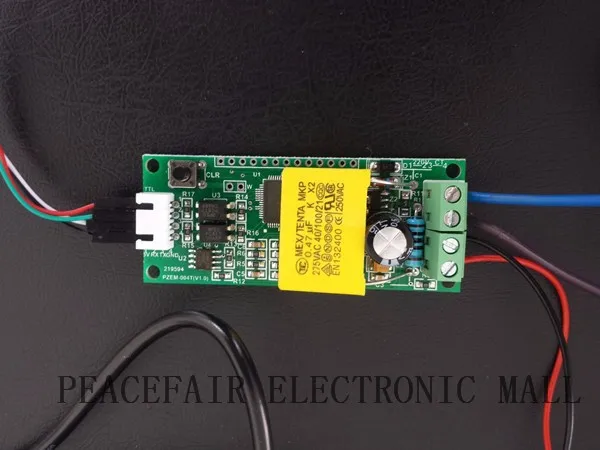

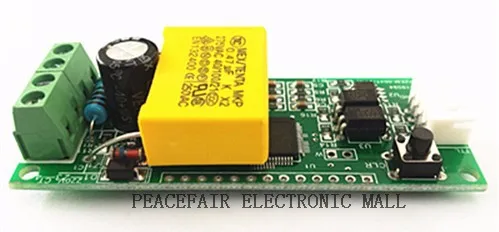

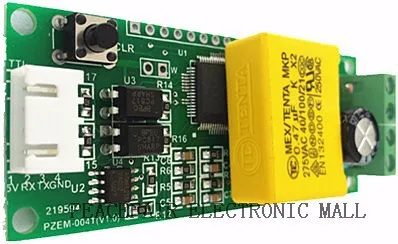

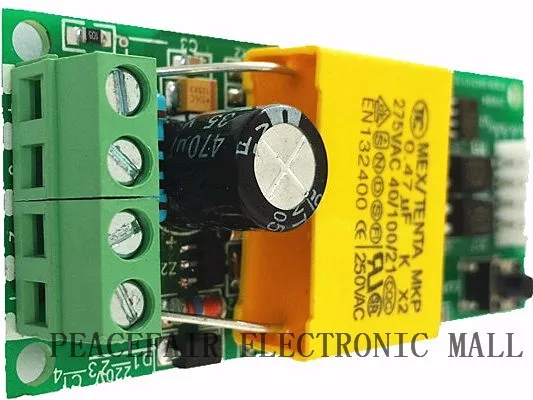

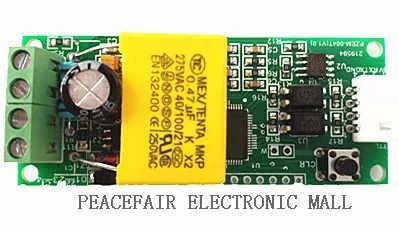

10 шт. AC80-260V 100A Электрический модуль контроля связи TTL порт измеритель мощности

10 шт. AC80-260V 100A Электрический модуль контроля связи TTL порт измеритель мощности

B. Формат дисплея

1. Мощность: Диапазон испытаний: 0 ~ 22 кВт

В пределах 0 ~ 10 кВт Формат дисплея составляет 0,000 ~ 9,999;

В пределах 10 ~ 22 кВт Формат дисплея 10,00 ~ 22,00.

2. Энергия: Диапазон испытаний: 0 ~ 9999квтч

В пределах 0 ~ 10 кВтч Формат дисплея составляет 0,000 ~ 9,999;

В течение 10 ~ 100 кВт · ч Формат дисплея 10,00 ~ 99,99;

В пределах 100 ~ 1000 кВт · ч Формат дисплея составляет 100,0 ~ 999,9;

1000 ~ 9999kWh и выше, Формат дисплея 1000 ~ 9999.

3. Напряжение: Диапазон испытаний: 80 ~ 260VAC

Формат дисплея составляет 110,0 ~ 220,0.

4. Ток: Диапазон испытаний: 0 ~ 100A

Формат дисплея составляет 00,00 ~ 99,99.

D. Интерфейс дисплея

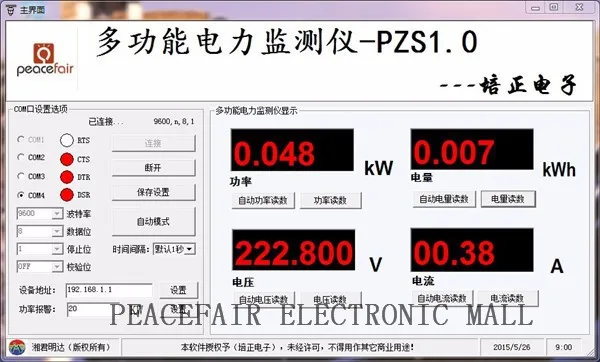

Он отображается через ПК или другие терминалы (необходимо программировать), интерфейс дисплея ПК показан на рис. 1, ниже приводится краткое описание каждого отображения параметров:

1. Дисплей напряжения

Измерьте и Отобразите текущее напряжение сети.

2. Отображение тока

Измерьте и Отобразите текущий ток нагрузки (приборов). Есть дополнительная инструкция, что текущее Тестовое значение с начала 10 мА, но этот модуль относится к испытательному оборудованию высокой мощности, если вы заботитесь о точности тестов уровня мА, не рекомендуется.

3. Дисплей энергии

Измерьте и Отобразите текущее накопительное энергопотребление. Есть дополнительная инструкция, что минимальная единица измерения энергии составляет 0001 кВт · ч, что означает, что она начинает накапливаться от 1 Вт · ч, относительно говоря, разрешение довольно высокое, для испытания нагрузки на низкую мощность (в пределах 100 Вт), вы можете наблюдать за накопительным процессом довольно интуитивно.

4. Дисплей питания

Измерьте и Отобразите силу тока. Есть дополнительная инструкция о том, что значение испытания мощности составляет от начала 0001 кВт, что означает, что он начинает тестировать от 1 Вт, но этот модуль относится к испытательному оборудованию высокой мощности, если у вас есть требования к тестированию в течение 1 Вт, это не рекомендуется.

Е. Серийное общение

Этот модуль оснащен TTL последовательным интерфейсом передачи данных, вы можете читать и устанавливать соответствующие параметры через последовательный порт; но если вы хотите связаться с устройством, которое имеет USB или RS232 (например, компьютер), вы должны быть оснащены другой TTL pin-платой (Usb-коммуникация должна быть оснащена TTL-USB контактной платой; RS232 коммуникация должна быть оснащена TTL-RS232 контактной платой), специфический тип подключения, как показано на рис. 2. В приведенной ниже таблице приведены протоколы связи этого модуля:

Нет.

Функция

Головка

Data1- Data5

Сумма

1.

Напряжение

В0

C0 A8 01 01 00 (компьютер отправляет запрос на считывание значения напряжения)

1А

A0

00 E6 02 00 00 (ответ метра значение напряжения 230,2 в)

88

2.

Ток

В1

C0 A8 01 01 00 (компьютер отправляет запрос на чтение текущего значения)

1B

A1

00 11 20 00 00 (ответ метра текущее значение 17.32A)

D2

3.

Активная мощность

В2

C0 A8 01 01 00 (компьютер отправляет запрос на чтение значения активной мощности)

1С

A2

08 98 00 00 00 (ответ метра активная мощность значение 2200 Вт)

42

4.

Чтение энергии

В3

C0 A8 01 01 00 (компьютер отправляет запрос на чтение значения энергии)

1D

А3

01 86 9f 00 00 (счетчик ответ энергетическое значение 99999wh)

C9

5

Установите адрес модуля

В4

C0 A8 01 01 00 (компьютер отправляет запрос на определение адреса, адрес 192.168.1.1)

1E

А4

00 00 00 00 00 (ответ метра адрес был успешно установлен)

А4

6

Установите порог сигнала тревоги

В5

C0 A8 01 01 14 (компьютер отправляет запрос для установки порога питания)

33

A5

00 00 00 00 00 (ответ метра Порог тревоги питания был успешно установлен)

A5

Пример протокола связи:

1. Установите адрес связи: 192.168.1.1

Отправить команду: B4 C0 A8 01 01 00 1E

Ответ: A4 00 00 00 00 00 A4

Примечание: Приведенный выше пример показывает, что Настройка адреса связи как 192.168.1.1 (пользователь может установить свой собственный адрес на основе своих предпочтений и потребностей), отправка команд и ответ данных автоматически, как показано выше, данные выражены в шестигранной форме; Последний байт данных отправки и ответа-1E и A4, Относится к кумулятивной сумме. При отправке команд: B4 + C0 + A8 + 01 + 01 + 00 = 21E (Используйте шестигранное дополнение), совокупная сумма данных составляет 21E, возьмите последние два байта 1E, чтобы использовать данные совокупной суммы при отправке команд; Данные в ответ: A4 + 00 + 00 + 00 + 00 + 00 = A4 (Используйте шестигранное дополнение), совокупная сумма данных-A4, которая является совокупной суммой данных в ответ.

Объяснение кумулятивной суммы в настоящее время завершено, следующие примеры параметров такие же, как это, никаких объяснений больше нет.

2. Установите порог сигнала тревоги: 20 кВт

Отправить команду: B5 C0 A8 01 01 14 33

Ответ: A5 00 00 00 00 00 A5

Примечание: 14 в команде отправки-это значение тревоги (14-это шестигранное представление данных, которое преобразуется в десятичное значение 20). Что вы должны отметить, так это значение сигнала тревоги питания этого модуля основано на блоках кВт, что означает, что минимальное значение сигнала тревоги-1 кВт, максимальное значение-22 кВт.

3. Прочитайте текущее напряжение

Отправить команду: B0 C0 A8 01 01 00 1A

Ответ: A0 00 E6 02 00 00 88

Примечание: ответ данных напряжения D1D2D3 = 00 E6 02, 00 E6 представляют целое число напряжения, 02 представляют десятичное значение напряжения, десятичное значение-одна цифра, преобразует 00 E6 в десятичное значение 230; Преобразует 02 в десятичное значение 2, поэтому текущее напряжение составляет 230,2 в.

4. Прочитайте текущий ток

Отправить команду: B1 C0 A8 01 01 00 1B

Ответ данных: A1 00 11 20 00 D2

Примечание: ответ на текущие данные D2D3 = 11 20, 11 представляют целое число тока, 20 представляют десятичное значение тока, текущее десятичное значение-две цифры, преобразует 11 в десятичное 17; Преобразует 20 в десятичное 32, поэтому текущее значение составляет 17,32 A.

5. Прочитайте мощность тока

Отправить команду: B2 C0 A8 01 01 00 1C

Ответ: A2 08 98 00 00 00 42

Примечание: ответ данных мощности D1D2 = 08 98, преобразует 08 98 в десятичный 2200, поэтому значение тока напряжения 2200 Вт.

6. Чтение энергии

Отправить команду: B3 C0 A8 01 01 00 1D

Ответ: A3 01 86 9F 00 00 C9

Примечание: ответ на энергетические данные D1D2D3 = 01 86 9F, преобразует 01 86 9F в десятичное значение 99999, поэтому накопленная мощность 99999Wh.

F. Иллюстрация коммуникации

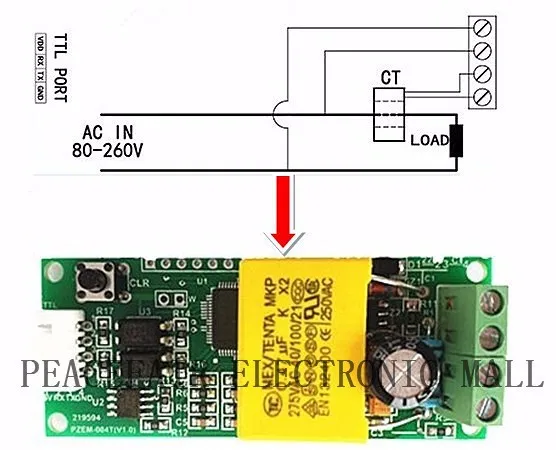

1. Подключите жесткий провод в соответствии с схемой проводки на рис. 2.

2. После подключения провода, пожалуйста, выберите порт связи, верхнее компьютерное программное обеспечение этого модуля поддерживает порт связи: COM2 \ COM3 \ COM4, вы можете проверить через диспетчер устройств, если это не указанный выше порт связи, вы должны изменить его через порт.

G. Меры предосторожности

1. Этот модуль подходит для помещений, пожалуйста, не используйте на открытом воздухе.

2. Приложенная нагрузка не должна превышать номинальную мощность.

3. Заказ проводки не может быть неправильным.

4. Не может использоваться для инвертора.

Примечание:

1) убедитесь в использовании программы терминала, поддерживающей HEX. Мы рекомендуем RealTerm, на закладке [DISPLAY] выберите HEX[Space]

H. Параметры спецификации

1. Рабочее напряжение: 80 ~ 260VAC

2. Испытательное напряжение: 80 ~ 260VAC

3. Номинальная мощность: 100A/22000 Вт

4. Рабочая частота: 45-65 Гц

5. Точность измерения: 1,0 класс

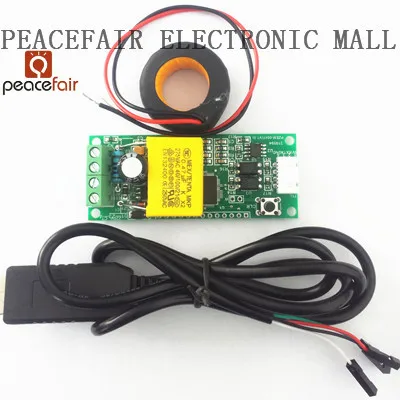

Содержимое посылка

100% новый бренд высокого качества

1 шт. PEACEFAIR AC 100A Электрический модуль мониторинга и связи измеритель мощности, мощность, амперметр

1 шт. трансформатор инструмента (CT катушка)

1 шт. USB коммуникационная контактная плата
