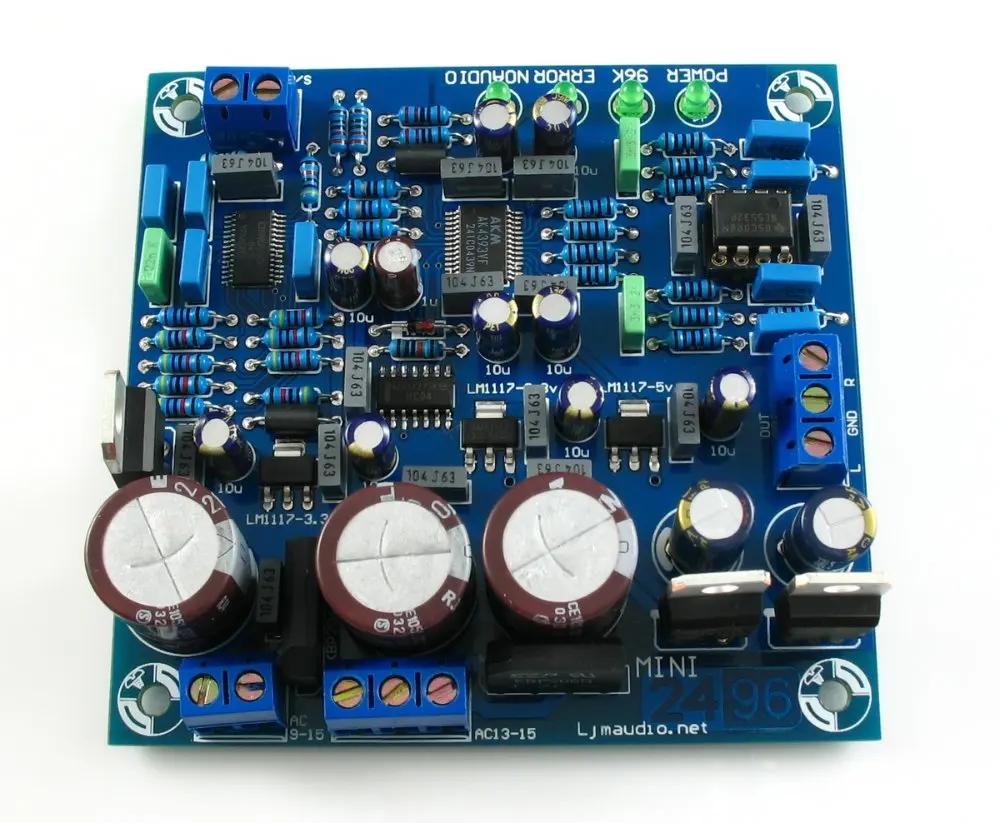

Набор DAC 2496 (AK4393)+ CS8416 + AK4393 + 5532

Это набор компонентов, вы должны продать его самостоятельно.

Чип-раствор: CS8416 + AK4393 + 5532
Размер: О 80 мм * 80 мм

Мощность: Двойной 13-15 в + Одиночный 9-15 в Или Двойной 13-15 в Только

Если вы хотите купить этот R трансформатор. Заплатите мне больше 39USD. Он может работать при 110V или 220V.

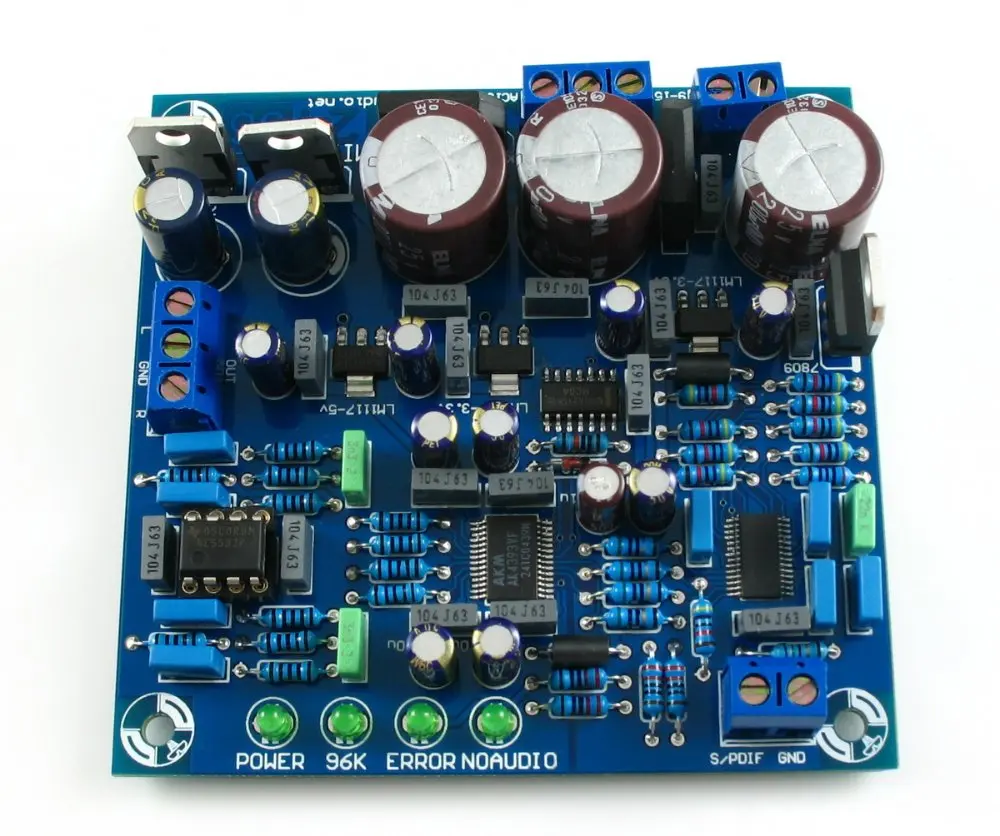

Есть общие индикаторы состояния:
1.Индикатор питания

2. Скорость дискретизации коаксиального входного сигнала 96K будет больше или равна 88,2 K при освещении.

3.Ошибка, когда не заблокированный коаксиальный сигнал включается, обычно не подключается к коаксиальному сигналу, или коаксиальный вход неправильный сигнал.

4.Нет аудио, некоторые домашние плееры имеют dvd-плеер, также могут использовать этот декодер для улучшения качества звука dvd-плеера, В то время как некоторые общие 2-х канальный звуковой дорожки DVD дисков также может быть декодирован.Когда DVD коаксиального цифрового сигнала выводит на MINI2496, чем 2 канала PCM данных, когда лампа загорается, в то время как MINI2496 в бесшумном режиме, без отключения звука Декодер получает цифровой сигнал в DTS или AC3 для потери времениЦифровой шум.

MINI2496 просто используйте dual-AC13-15V источник питания и набор AC9-15V одного источника питания.Может также короткое PCB на задней части двух подушек, поэтому может работать dual-AC13-15V источник питания.Снижает требования к питанию.Трансформатор может быть больше 10 Вт.
Основные параметры

Расширение чипа с опциями.
Цифровой приемник с отличной производительностью, стабильной работой CS8416.Также открывается функция дрожания к самому чипу (то есть, устранение дрожания), CS8416 SPDIF к IIS в завершение преобразованного сигнала передается непосредственно на чип преобразования сигнала DAC IIS core AK4393.
AKM AK4393 японская компания произвела лучший DA конвертер чип, продукция компании начинается с AK в DIY секторе не так как TI BB AD Philips также известна, но во внешней звуковой карте, профессиональное записывающее оборудование, которое очень распространено.Внешняя звуковая карта ECHO GINA2496, например, цена 3K или около того, используется AK4393.Внешняя звуковая карта RME FF400, инновационная EMU0404 названа на чипе с помощью AKM.Которая использует AK4395 EMU0404 к этой модели.
Модели AK4393 AK4394 AK4395 AK4396 совместимы друг с другом, поэтому MINI2496 также имеет высокую игровую способность.Среди самых выдающихся производительности AK4395 не удивительно, что EMU404 звуковая карта будет использоваться.
После того, как AK-chip аналоговый сигнал, а затем преобразует их в NE5532 dual op amp, такая широко используемая форма цепи LPF оснащена высококачественной IC розеткой Seiko Mausoleum, вы можете легко заменить такие OP275 OPA2604 LM4562 op amp, такие как изменения вкуса.

Простая, но не уменьшенная Программа питания, цифровая часть использования низкого уровня пульсации напряжения 2, с помощью усилителя 78 79, состоящего из регулятора звука более живого.В то же время на чипе ЦАП CS8416 и используйте свой собственный блок питания VD VA 1117 с отдельным источником питания, цифровой блок питания с двумя чипами-отдельные бусины и так далее, В то время как рядом с каждым активным устройством есть раздельные конденсаторыЭто хорошо для смешанной цепи должно иметь состояние.

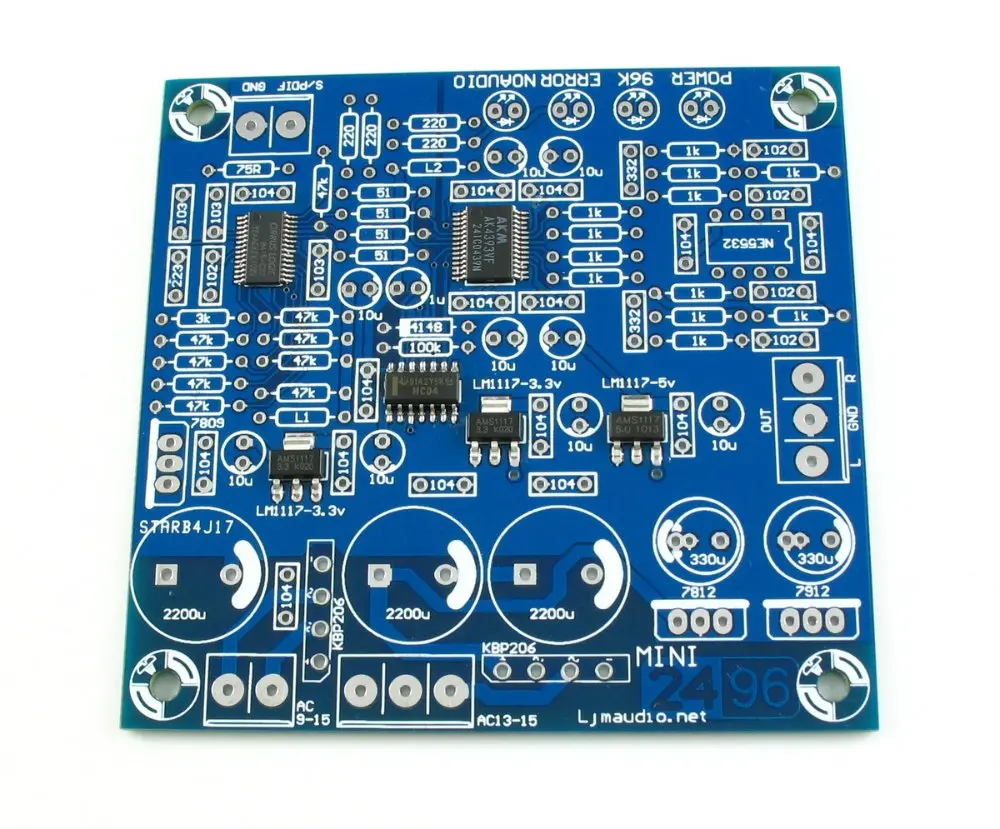

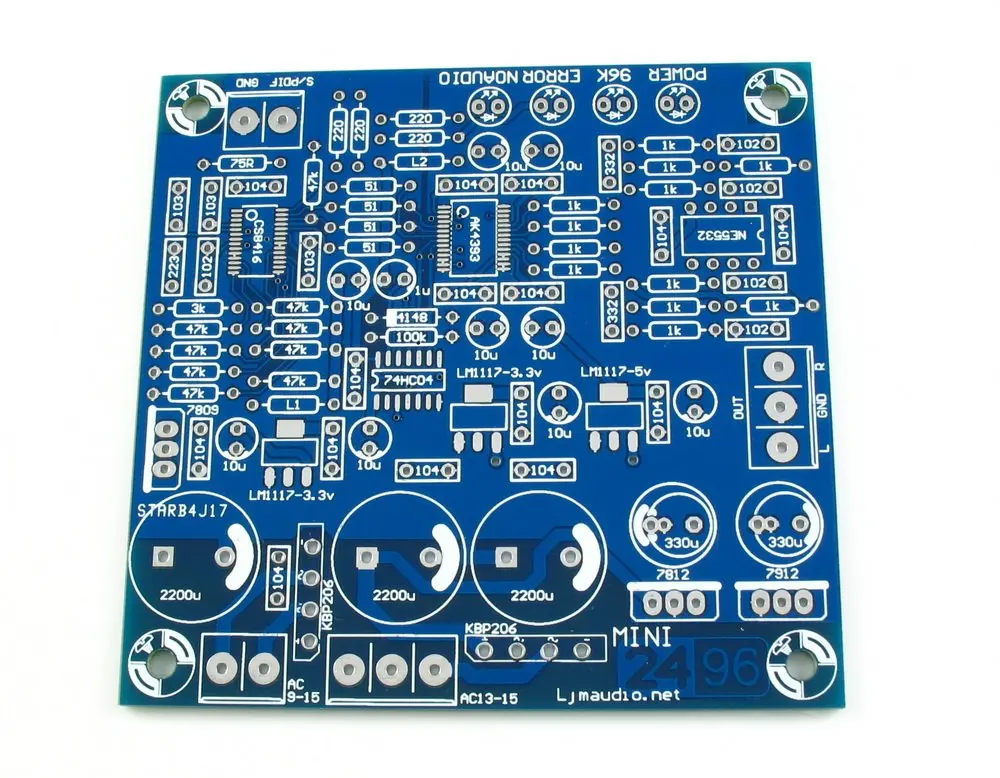

Инструкции:

Во-первых, три сварочных IC:

Затем Сварка В Три 1117, 2 из которых Только 1 Является 5 В, 3,3 V

Поддержка Элементы В соответствии с Заказ От low До высокого, Первый Сварка Сопротивление и Диод, Два Бусины Не являются Сварные На В первую очередь
Затем Сварка Обещание Конденсаторы, Разъемы, Регулятор напряжения Блок, IC Розетка

Наконец, Сварка Основной Фильтр Конденсаторы, Развязка Конденсаторы. Светодиодный Имеет 2 Выбор, Припой Или подключить Доска К Панели, Так что окончательный Сварка.

Мощность До Проверка Независимо от того, Неправильно Полярность Из Конденсатор Во избежание Фейерверк.
После В первую очередь Измерение Трансформатор Подключен к В Мощность Регулятор IC Выход Напряжение нормальное, 78157915 Красная настольная ручка Измеряется от Положительная сторона Дальнее правое A pin IC, Черный Ручка Наземный
1117 Может быть измерен непосредственно Ниже В верхней части В середине Большой Прокладка или Штырь.

Напряжение Каждая группа Из двух Нормальный Сварка БусиныСоответственно, На Печатная плата L1 L2
Вставляется После Мощность Измерение IC Удача Поставить Из Средняя точка, Есть несколько Милливольт О Смещение Что Это нормально.

Хорошо, Проводка Прослушивание

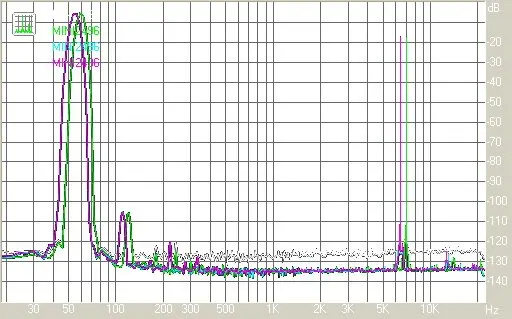

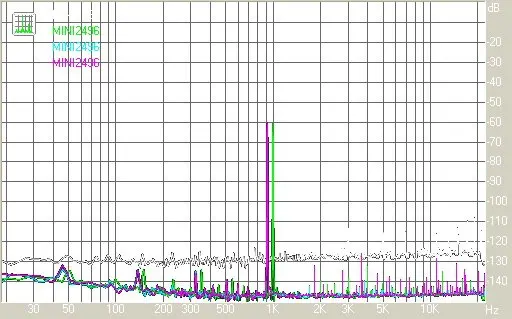

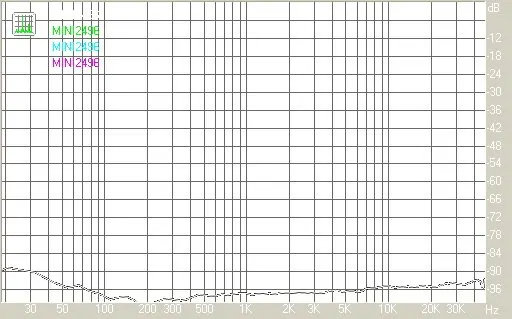

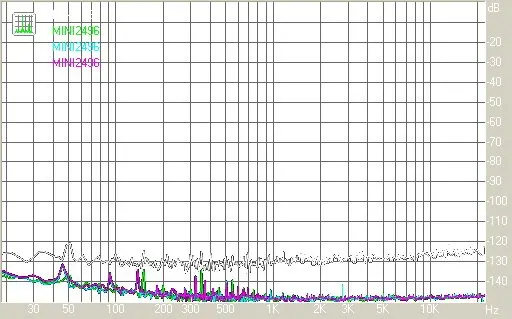

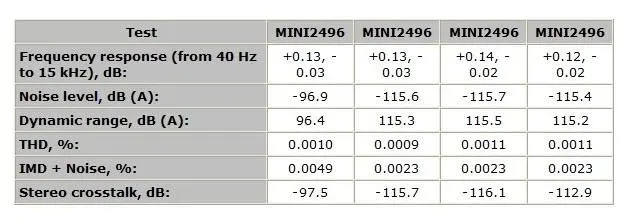

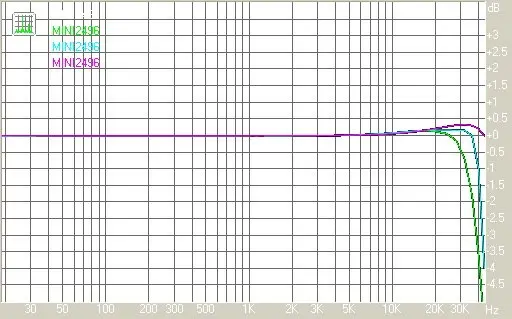

RMAA Тест На Точки

Тест Звуковая карта Является EMU1212
