UA6013L Автоматический диапазон цифровой измеритель емкости тестер конденсатора мультиметр от 0,1 до 20000 мультиметр Picofarads

Введение:

6013L цифровой измеритель ёмкости Карманный, удобный в эксплуатации, точное числовое считывание, низкое потребление, управляется батареей и показывает номера в большом ЖК-дисплее. Будучи точным в измерении, он охватывает 9 измерительных секций, широкий диапазон от 0,1pf до 20000 мкФ. Его можно использовать для тестирования ошибок, Числового анализа, выбора емкости, измерения неизвестной ёмкости, сопоставления ёмкости и измерения емкости кабеля, переключателя и печатной электросхемы.

 Характеристики:

Звонок

Точность

Определение

Частота тестирования

200pF

± 0.5% ± 20 цифр

0.1pF

800 Гц

2nF

± 0.5% ± 20 цифр

1pF

800 Гц

20nF

± 0.5% ± 20 цифр

10 пФ

800 Гц

200nF

± 0.5% ± 20 цифр

0.1μF

800 Гц

2μF

± 0.5% ± 20 цифр

1nF

800 Гц

20 мкФ

± 0.5% ± 20 цифр

10nF

80 Гц

200μF

± 0.5% ± 20 цифр

0.1μF

8 Гц

2000μF

± 2.0% ± 20 цифр

1μF

8 Гц

20000μF

± 4.0% ± 20 цифр

10 мкФ

8 Гц

Особенности:
6013L цифровой измеритель ёмкости Карманный, удобный в эксплуатации, точное числовое считывание, низкое потребление, управляется батареей и показывает номера в большом ЖК-дисплее. Точность измерений включает 9 измерительных секций, широкий диапазон от 0,1pf до 20,000μF. Его можно использовать для тестирования ошибок, Числового анализа, выбора емкости, измерения неизвестной ёмкости, сопоставления ёмкости и измерения емкости кабеля, переключателя и печатной электросхемы.

Он применяется с конвертором CMOS double-bevel A/D, который является автоматическим при обнулении и Полярном выборе, и делает инструкцию для за пределами диапазона измерения.
Широкий диапазон измерений, охватывающий 9 измерительных секций от 0,1pf до 20,000μF, включая номинальное значение любой емкости.
Самое большое значение дисплея: 1999(3 1/2).
Чтение: 2-3 показаний/сек.
Обнуление: на передней панели имеется обнуляющая ручка, которая удобна в эксплуатации.
Удержание данных: установите переключатель «hold» на «ON», и на дисплее появится знак DH.

Характеристики:
Точность: ±(% считывания ± цифр) Гарантия качества: один год
Температура окружающей среды: 25 ° ± 5 °
Относительная влажность: <80%
Частота тестирования определения точности
200пф ± 0.5% ± 20 цифр 0,1пф 800 Гц
2нф ± 0.5% ± 20 цифр 1пф 800 Гц
20nF ± 0.5% ± 20 цифр 10pF 800 Гц
200nF ± 0.5% ± 20 цифр 0.1μF 800 Гц
2μF ± 0.5% ± 20 цифр 1nF 800 Гц
20μF ± 0.5% ± 20 цифр 10nF 80 Гц
200μF ± 0.5% ± 20 цифр 0.1μF 8 Гц
2000μF ± 2.0% ± 20 цифр 1μF 8 Гц
20000μF ± 4.0% ± 20 цифр 10μF 8гц
Температура для точного измерения: 25 ± 5 °C
Диапазон температур: Рабочая температура: от 0 до 40 °C
Температура хранения: от-10 до 50 °C
Относительная влажность: <80%
Источник питания: 9 В ламинированная батарея (не входит в комплект)
Цвет: серый + красный
Размер: 148x75x33 мм
Вес: 173 г
Вес посылка: 193 г

Посылка включает в себя:
1 х измеритель емкости
2 зонда

Эксплуатация:
Во-первых, проверьте батарею 9 В, является ли ее электрическое напряжение коротким, что покажет сигнал в левой верхней части ЖК-дисплея. Во-вторых, обратите внимание на полярность или емкость, которую нужно проверить. В-третьих, Перезарядите емкость перед измерением.
1. Выберите соответствующую Измерительную секцию в соответствии с емкостью, которая будет протестирована.
2. Проверьте и используйте ручку обнуления на передней части счетчика, чтобы отрегулировать значение до нуля перед измерением.
3. Вставьте черный датчик в гнездо с «-» сигналом и красным датчиком в гнездо с «+».

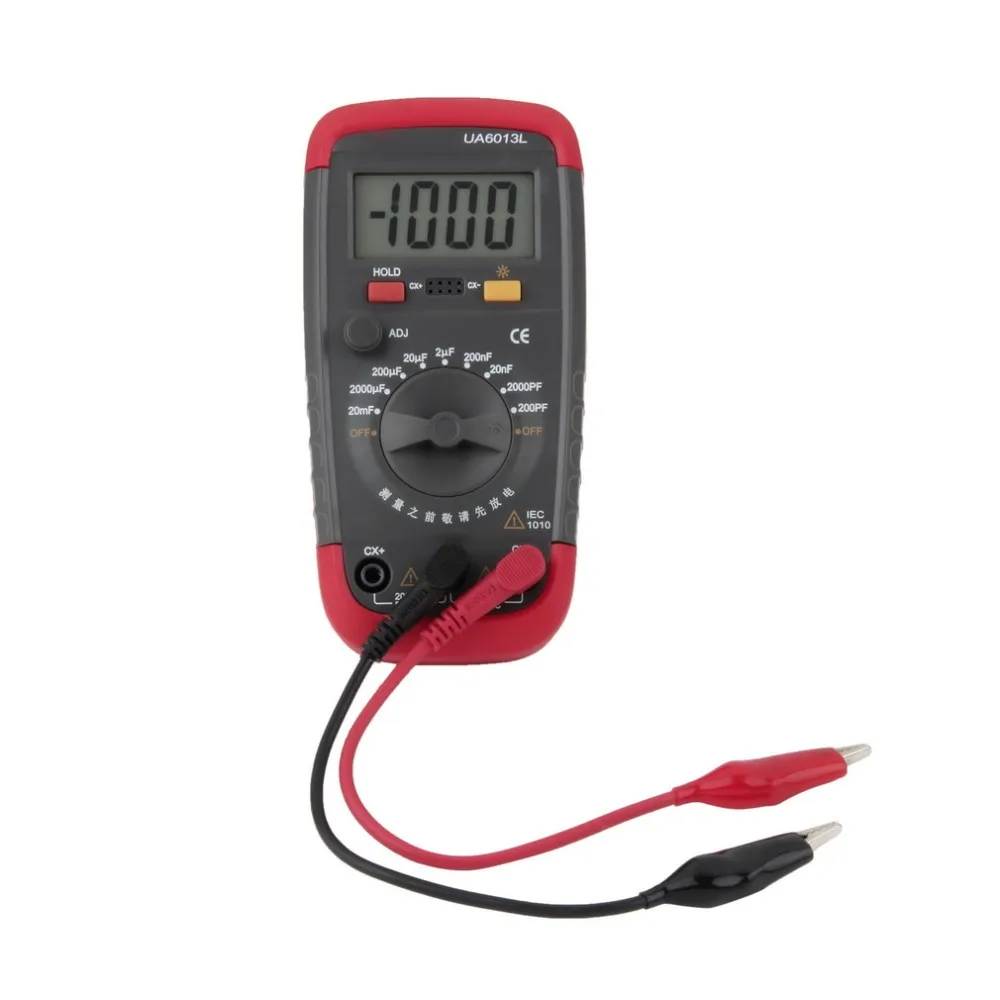

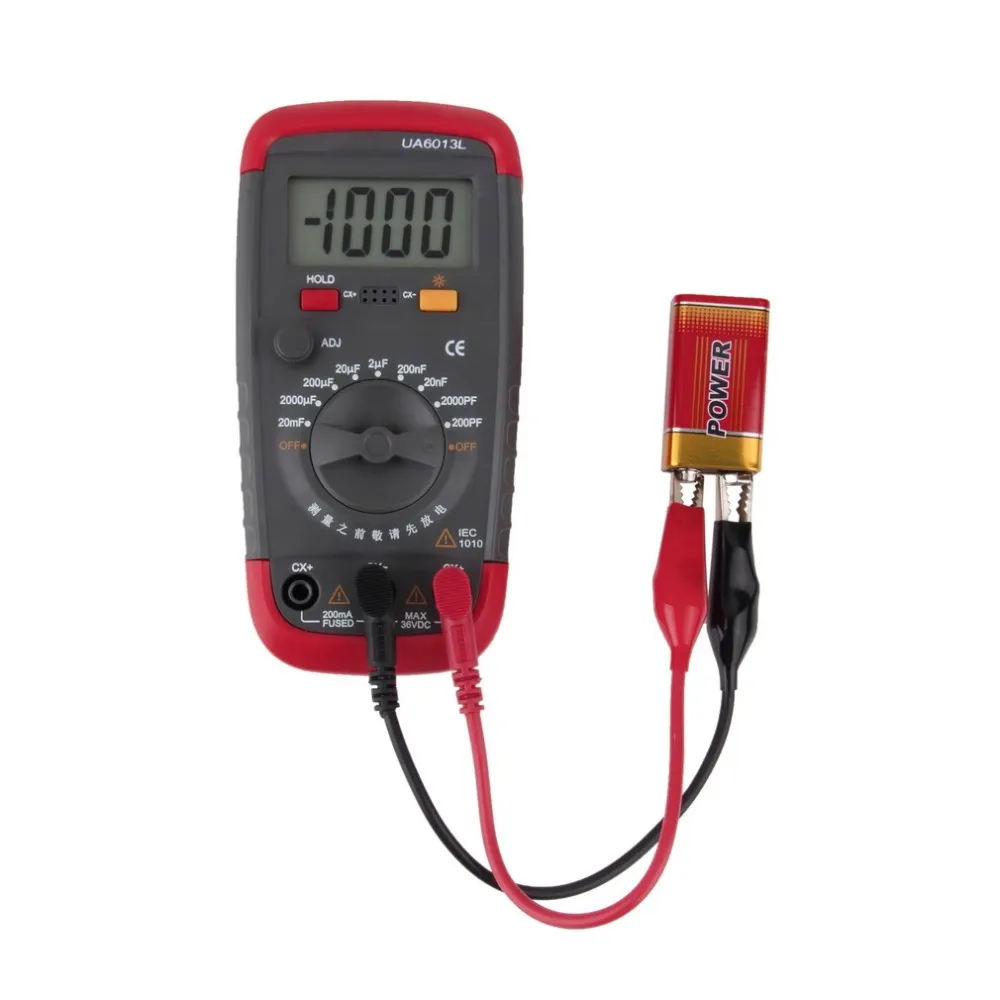

4. Подключите емкость для тестирования с помощью двух датчиков. Обратите внимание на полярность емкости! Отображение числового значения емкости.

Примечания:
A. Если вы не знаете приблизительное значение емкости, вы должны выбрать измерительный раздел 200nF, а затем сделать соответствующую регулировку в соответствии с практическими условиями.
B. Если емкость находится в коротком замыкании, счетчик показывает «за пределами диапазона измерения». Если емкость находится в электрической утечке, измеритель показывает «за пределами диапазона измерений» или «намного больше, чем нормальное значение». Если емкость разомкнута, счетчик показывает «ноль» или «несколько pF».
C. При тестировании небольшой емкости, непосредственно вставьте емкость в гнездо вместо использования датчиков для лучшей точности.

Техническое обслуживание:
Измеритель высокоточного электронного аппарата. Не меняйте свою внутреннюю цепь, чтобы не повредить счетчик.
1. Не устанавливайте электрическое напряжение на части домкрата счетчика без повреждения счетчика.
2. Не Тестируйте датчики в коротком замыкании, или батарея будет быстро потреблена.
3. Не используйте метр, задняя крышка которого не хорошо покрывает счетчик.
4. Всегда заменяйте аккумулятор и предохранитель после снятия датчиков из выключенного счетчика. Во-первых, закрутите болты в задней крышке. Во-вторых, снимите заднюю крышку. В-третьих, Замените аккумулятор и предохранитель в соответствии со спецификацией, предоставленной в руководстве по эксплуатации. Подходящий предохранитель для этого счетчика составляет 200мА/250В, внешний размер которого составляет & phi;5 × 20 мм.
5. Пожалуйста, выньте аккумулятор, когда он не используется в течение длительного времени.
