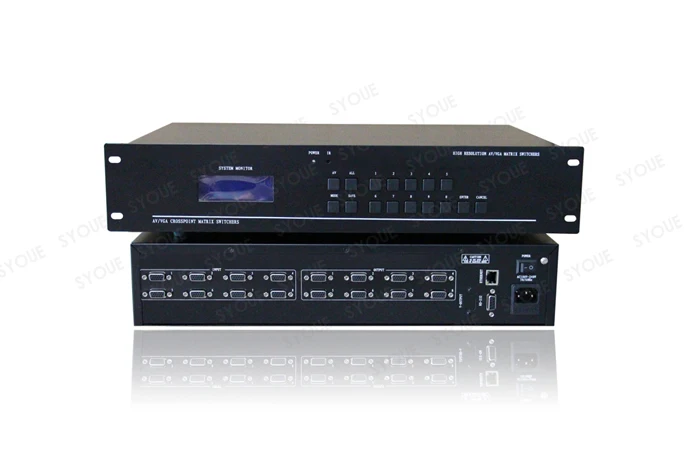

Матричный коммутатор VGA swtich 16x16 дюймов ИК пульт дистанционного управления RS232

Матричный коммутатор VGA swtich 16x16 дюймов ИК пульт дистанционного управления RS232

Тип продукции:VGA1604

Стандартная конфигурация:
1, матрица
2, отличные кабели питания 0,75 кв
3, высокое качество крест RS232 серийная линия
4Инфракрасный пульт дистанционного управления(Бесплатно)

5.КомпьютерПрограммное обеспечение управления(Бесплатно)
6, Инструкции по матрице (загрузка)

Обзор продукта:

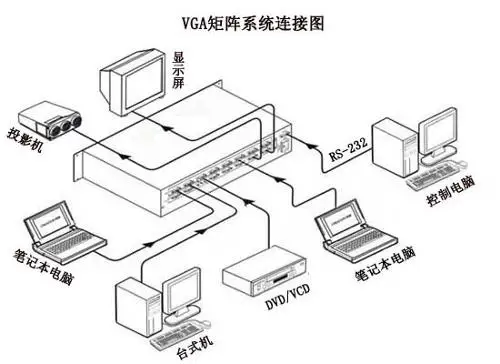

VGAМатричный коммутатор серии предназначен для отображения сигналов компьютера и видео и высокого разрешенияVGAЦифровая конструкция изображения переключателя сигнала и интеллектуальное высокопроизводительное широкополосное матричное коммутационное оборудование, VGA матричный переключатель используется для включения на компьютере монитора сигнала и распределенияМногоканальный сигнал от входных каналов может быть переключен на выход на любом канале в каналах и между выходными каналами независимо друг от друга. Просто положите, возможность отображения любого из нескольких входных сигналов на любом из указанных мониторов-это способ или мульти-Ходовая Передача аудио и видео сигнала на одно или несколько дисплейных устройств.Продукты могут быть широко использованы в мультимедийных цифровых многофункциональных зрительных залах, конференц-залах, мультимедийных учебных центрах, центрах управления и управления, гостиницах, выставочных залах, проекционном дисплее с большим экраном, видеоработах и так далее.

Особенности:

Характеристики маршрутизации: 16 В 4 out

16-канальный VGA компьютерный входной сигнал; 4 компьютера VGA выход сигнала, может хорошо перекрестный переключатель

16-канальный аудио вход, 4-канальный аудио выход (опционально), может быть синхронизирован с видео полностью перекрестный переключатель

Использование новейшего 32-битного встроенного процессора ARM9

Чип с высокой пропускной способностью 500 м, с функциями драйвера линии

Разработанная схема отображения высокого разрешения

Технология компенсации коэффициента усиления искажения на дальние расстояния

Технология цифровой синхронной обработки распознавания (DSIP)

Встроенный переключатель с круглой функцией можно установить произвольный интервал времени и канал

Встроенная 32 функция хранения сцены, может работать непосредственно на панелях или в инфракрасном пульте дистанционного зондирования

Схема с использованием программируемого логического массива (FPGA), более стабильная производительность

ПК видео вход и выход концы HD15PIN (VGA) разъем

ЖК-экран, Дисплейные устройства переключаются для каждого канала, вы можете вводить информацию, такую как сигнал, прямой и удобный

Этот продукт с защитой от перепада памяти, жидкокристаллическим ЖК-дисплеем, синхронизацией аудио и видео или отдельными асинхронными функциями переключения

Этот продукт является интеллектуальным устройством с высокой надежностью, отказоустойчивая технология, используемая в дизайне, и использует высокую способность анти-помех цепи интерфейса связи, обеспечивает надежность связи, с инфракрасным пультом дистанционного управления и функциями связи RS232 пользователи могут завершить эту презентацию сигнального переключателя

С интерфейсом связи RS232, вы можете легко с компьютерами, системой дистанционного управления или устройствами дистанционного управления, используемыми в сочетании

Совместимость со всеми кодами и инструкциями

Международный дизайнер, может быть адаптирован к переменному току 110 ~ 240 В, 50/60 Гц

Высокое качество, массовое производство, высокая совместимость и стабильность

Технология циклического соединения с двумя последовательными портами, пользователи больше не беспокоятся о недостатке серийных устройств, многие устройства могут быть каскадными до 256

Несколько режимов управления

· Кнопочная панель управления:Сенсорные кнопки панели непосредственно через переключение устройства;

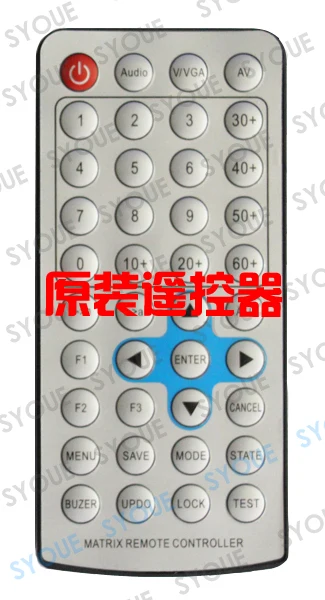

· Инфракрасный пульт дистанционного управления: Используйте пульт дистанционного управления инфракрасный пульт дистанционного управления;

· Управление по: Используйте специальный матричный переключатель управления программным обеспечением,Интерфейс подключения с интерфейсом RS232.

Основные технические параметры:

VGA каналы

Входные порты: 16 каналов

Выходные порты: 4 канала

Аудио каналы (опционально)

Аудио входные порты: 16 каналов

Порты аудиовыхода: 4 канала

· Полоса пропускания: 500 МГц (-3 дБ), полностью загружена

· Цветовая интерференция яркости:-50 дБ @ 10 МГц

· Тип сигнала: цифровой VGA, цифровой TMDS

· Дифференциальная фаза-I/0 S: <1,28, 3,58 МГц

· Разница усиления: 0.1%, 3,58-4,43 МГц

· Изоляция (Перекрестие): <-85 дБ (10 МГц)

· Уровень входного сигнала: 1,2 Вольт p-p, 5 вольт p-p (TTL)

· Нелинейные искажения: <0.02%/0.02o (RL = 150 Ом)

· Поддерживаемое разрешение: HD 480i ~ 1080 p/640X480 ~ 2048X1536 (60 Гц)

· Интерфейс ввода/вывода: HD15PIN (VGA)

· Режимы управления: RS-232, ИК, панель клавиатуры

· Протокол управления: 9600 бод, 8 бит, 1 стоп бит, без паритета

· Уровень входного сигнала: 0.7Vp-p

· Входное сопротивление: 75 Ом

· Выходное сопротивление: 75 Ом

Канал синхронизации

· Уровень входного сигнала: TTL

· Выходной уровень: TTL

· Входное сопротивление: 10 K

· Выходное сопротивление: 33 Ом

· Полярность синхронизации: Следуйте входу

Характеристики продукта:

· Мощность переменного тока: 110В-240В, 50/60 Гц

· Потребляемая мощность: 20 Вт

· Размеры: 480 (Ш) * 89 (В) * 300 (Д) (мм)

· Вес: 6 кг

· Крепление стойки: 19 дюймов 2U высота

· MTBF среднее время MTBF: 50000 часов
