3D принтер шаговый двигатель драйвер CNC Щит V4 должен работать с нано-доской. Может использоваться в качестве платы расширения для гравировальных машин и 3D принтеров. Он имеет в общей сложности 3 канала слотов для A4988 шагового двигателя Модули драйвера (не включены) для вождения 3 канала шагового двигателя. Для каждого канала шагового двигателя требуется только 2 порта IO, что означает, что 6 портов IO достаточно для управления 3 шаговыми двигателями s. Этот щит может сделать быструю работу для управления шаговыми двигателями вашего проекта.

1. 3 оси драйвер шагового двигателя

2. Совместим с микро-приводом лазерной гравировки, трехосевой гравировальный станок с ЧПУ,.

3. 2 А может управляться в двухфазном четырехпроводном шаговом двигателе.

4. Выпустили цифровой интерфейс IO, легко подключить к другим модулям, таким как ENDSTOP.

5. Выпустили интерфейс I2C, вы можете подключиться к ЖК-дисплею I2C или другому модулю I2C.

6. Мощность DC5V интерфейс, 7,5-12V входное напряжение.

7. Совместимость с GRBL

8. Работает с nano.

Примечание:

Этот продукт не работает в режиме полного шага, пожалуйста, измените его на режим 1/16 или любой другой режим самостоятельно, если вам нужно.

А. Соответствующие интерфейсы официального веб-сайта показаны ниже:

# Define X_STEP_BIT 2/Uno Digital Pin 2

# Define Y_STEP_BIT 3/Uno Digital Pin 3

# Define Z_STEP_BIT 4/Uno Digital Pin 4

# Define X_DIRECTION_BIT 5/Uno Digital Pin 5

# Define Y_DIRECTION_BIT 6/Uno Digital Pin 6

# Define Z_DIRECTION_BIT 7/Uno Digital Pin 7

B. Продукт оснащен модулем драйвера A4988. Если вы хотите изменить режим работы, просто нужно отрегулировать уровень ms1 ms2 ms3(DRV 8825 ms0 ms1 ms2), которые были подключены к трем парам штырькового заголовка (с перемычкой). При подключении колпачка перемычки цепь подключается к GND. А именно, ms1 ms2 ms3(DRV 8825 ms0 ms1 ms2) подключены к GND, что означает, что Рабочий режим изменился в полношаговый режим. Цепь отключена без колпачка перемычки. Если вы хотите подключить цепь с высоким уровнем, вы должны подключить его к VCC пайки.

Соотношение между режимом работы модуля A4988 и MS1, MS2, MS3 показано в таблице ниже:

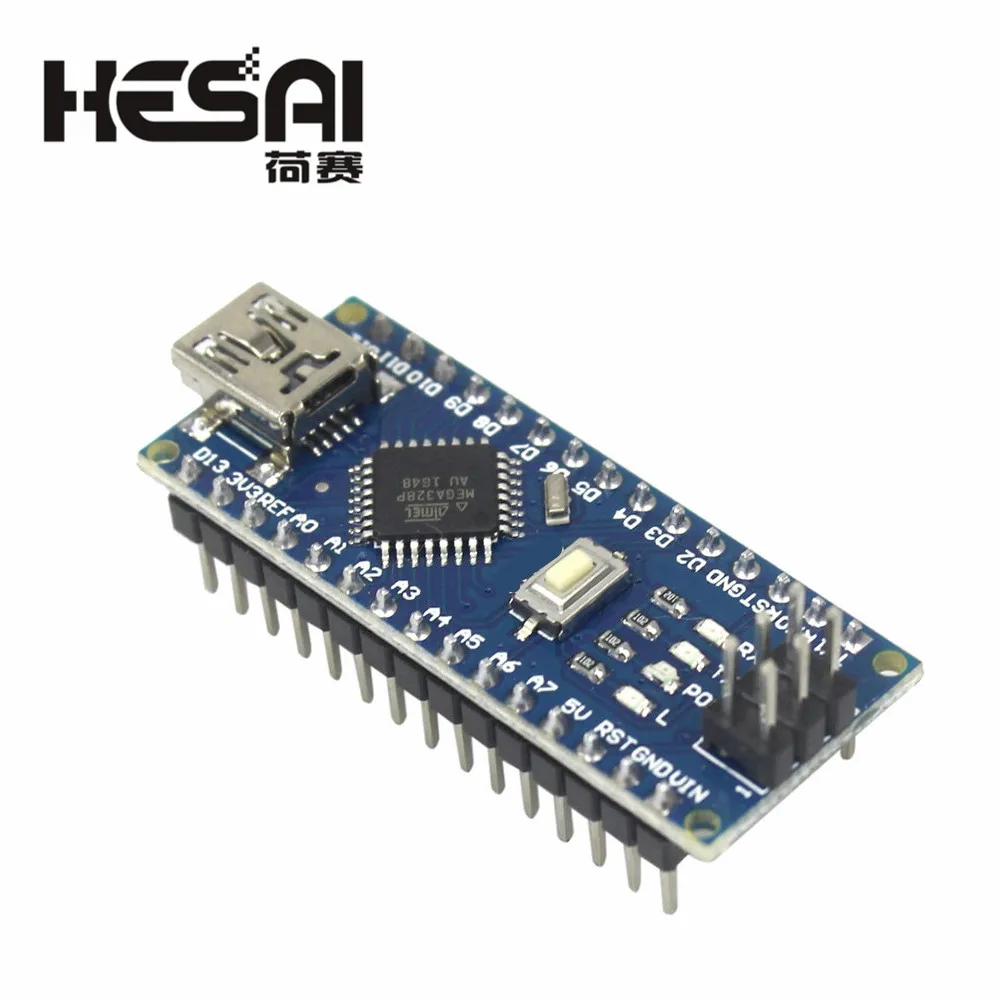

1x nano 3,0 (с usb-кабелем)

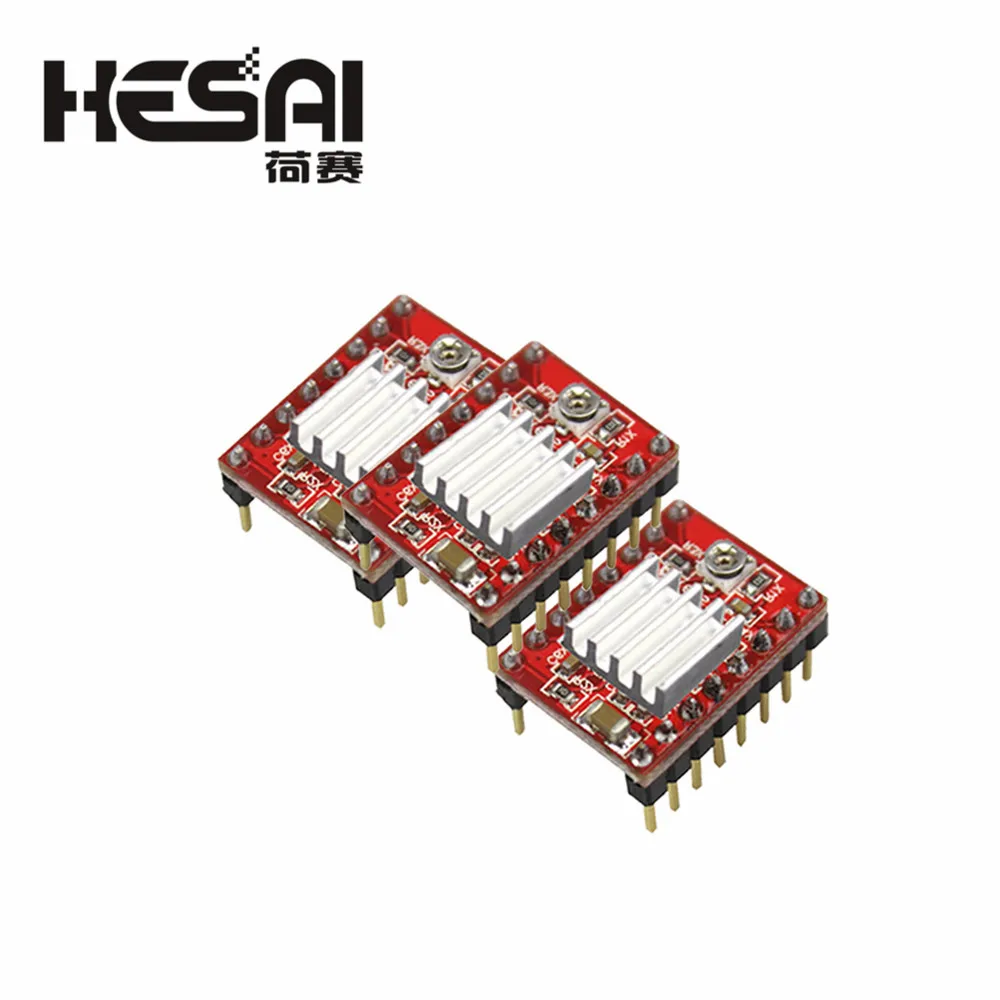

3xA4988 привод шагового двигателя (зеленый и красный, пожалуйста, выберите цвет, который вы хотите, или мы случайно отправим цвет)

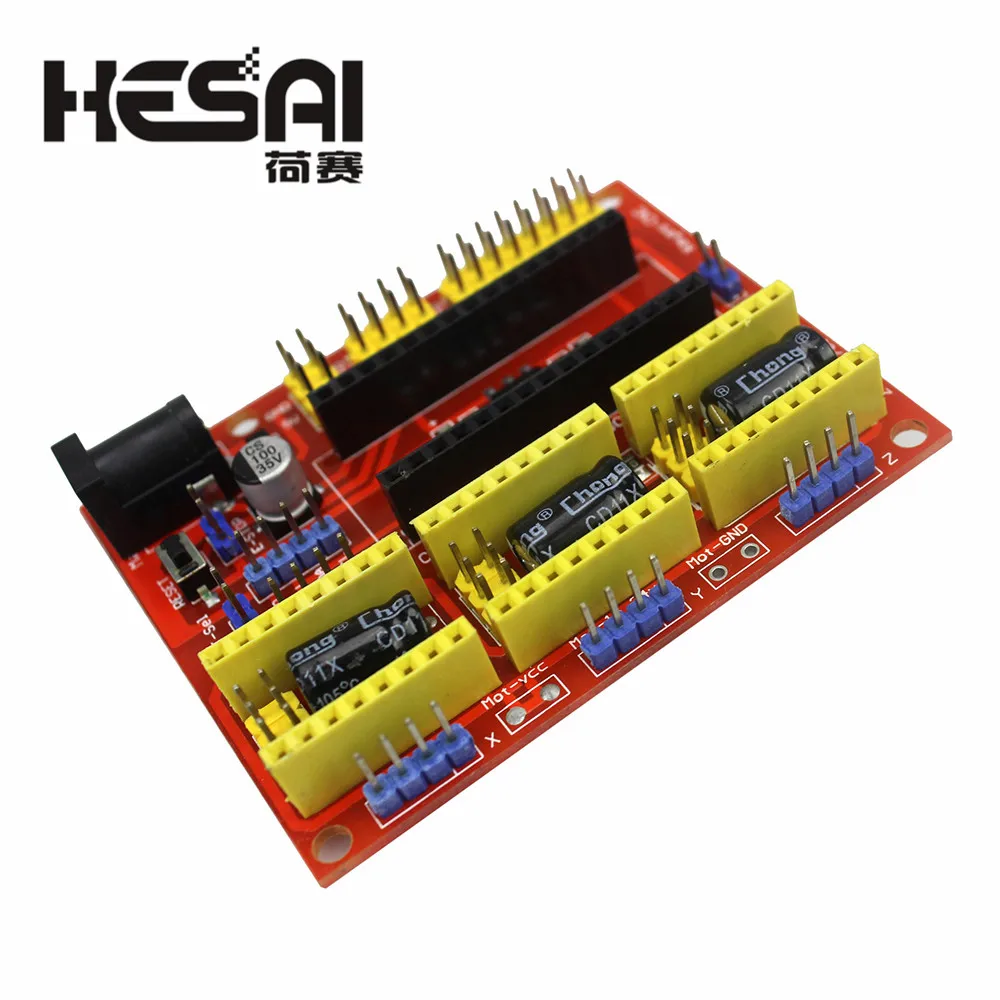

1xV4 Плата расширения гравировального станка
