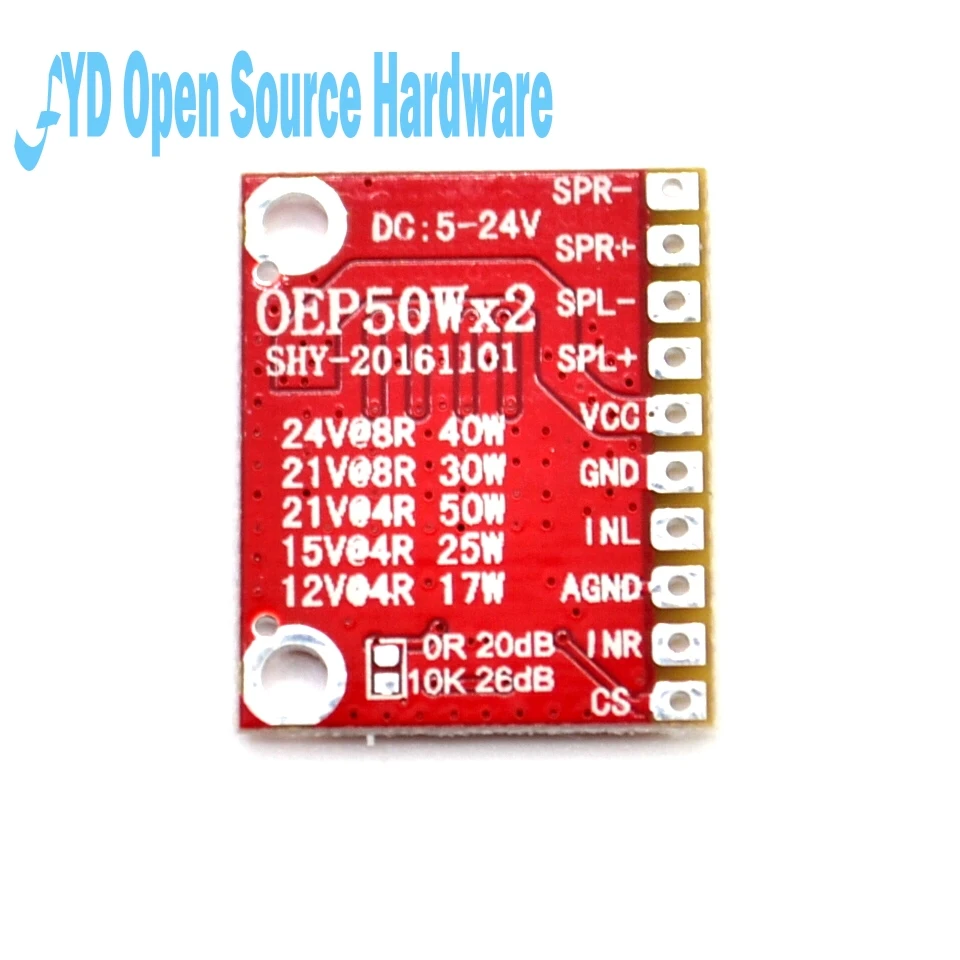

Мини модуль цифрового усилителя OEP50W * 2 плата супер комплект сделай сам 50Wx2 TDA7498

Определение типа

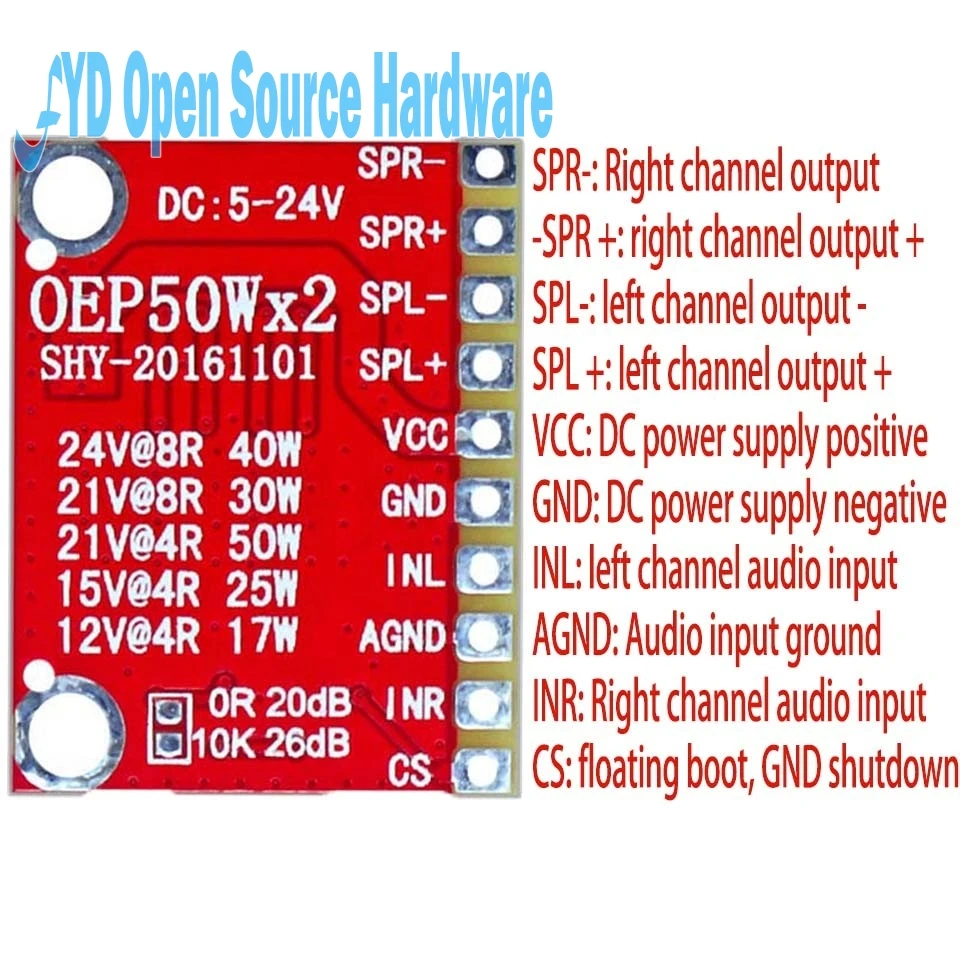

1.CS: Выберите чип (плавающий или высокий, загрузки; Низкий, выключенный) 2.INR: правый канал аудио сигнал вход положительный 3.AGND: вход аудио сигнала common ground 4.INL: левый канал аудио сигнал вход положительный 5.GND: мощность заземления 6.VCC: Звуковая мощность положительная 7.SPL +: левый канал вывода положительный, затем Рог + 8.SPL-: левый канал выхода отрицательный, затем динамик- 9.SPR +: правый канал вывода положительный, затем Рог + 10.SPR-: правый канал выхода отрицательный, затем динамик- Меры предосторожности: Усилитель мощности платы мощности, рука не может прикоснуться к компонентам платы на чипе, потому что человеческий интерференционный сигнал помех цифровой усилитель синхронизации, что приводит к повреждению чипа, А также корпус со статической мощностью в случае прямого распада компонентов, Мы по-прежнему хотим популяризации следующего. Напряжение источника питания должно быть стабильным, насколько это возможно, использование импульсного источника питания и источника питания батареи, если пульсация питания слишком серьезна, вы можете добавить фильтр емкости. Питание от аккумулятора без дополнительной фильтрации конденсатора. Источник питания не должен превышать рабочее напряжение платы или сжечь чип, специальный цифровой усилитель Jiaoqi, лучше, чем аналоговый усилитель мощности, работает совершенно по-разному. 8 Ом динамиков в основном не нужно добавлять теплоотвод, менее 8 Ом динамиков, если температура чипа выше 60 градусов, потому что немедленно прекратите работу, плюс вентилятор радиатора, В противном случае температура немедленно сожжет чип. Выход высокой мощности 50 Вт рекомендуется длиной 5 см * 1,4 см в ширину * 2,5 см большого объема теплоотвода.
