    Описание: Особенности:




1. Использование уровней звука предназначено для тестирования импорта микросхемы интегральной схемы, содержащей квадратный корень динамической геометрической схемы сжатия (например: вход 1 в, выход 1 В; вход 4 в, выход 2 в; вход 9 В, из 3 В), как динамические, так и точные инструкции, указка Свинг умеренный, Чтобы избежать небольшой указатель сигнала не перемещается, большой указатель сигнала визуализирует недостатки.

2, нет отдельного источника питания, может быть непосредственно получен от оригинальной мощности, по сравнению с TA7318P/TA7332P, снижая стоимость трансформатора, занимая шасси, половина установки также более удобна и гибка.

3. Конструкция цепи, имеет следующие характеристики:

Входная схема низкочастотного фильтра, установленная для фильтрации высокочастотных помех, подходит для жестких условий электропитания (например, автомобильная аудиосистема).
Выходная чувствительность регулируется для различных калибровочных головок.
Наиболее часто используемый источник питания 12VDC, прост в использовании в машине и ПК-компьютере.
Функция защиты от обратной полярности источника питания.
Имеют защиту указателя мощности, чтобы избежать запуска праймера указателя, чтобы продлить срок службы первой таблицы.
0,5 Вт Металлические пленочные резисторы, запас мощности, чтобы обеспечить длительную непрерывную надежную и стабильную работу.



[Технические параметры]

[Чувствительность к входу]: Входной аудиосигнал 400 Гц, Цифровой мультиметр Fluke 8025B измерение файла переменного тока мВ, вход: 97мв, указатель уровня 39 + положение 3 дБ.
[Напряжение источника питания]: 12 В постоянного тока 0.12A.
[Размер печатной платы]: 5,2 см x 6,3 см.
[Клемма источника питания с подсветкой]: DC10 ~ 12 В 50 мА. Для небольшого источника питания с подсветкой лампы.
[Ведущий VU метр, измеритель уровня чувствительности]: Рекомендуемая чувствительность 500UA, внутреннее сопротивление 630 Ом. В это время эффект демпфирования является лучшим, другие характеристики демпфирующего эффекта метра будут отличаться, необходимо дополнительно отрегулировать.

Примечание: напряжение питания должно быть строго гарантировано 12VDC, хотя более 12VDC может работать в течение короткого времени, но долгое время будет сжечь цепь защиты. Подключение проводки должно быть выполнено, повреждение в режиме реального времени, вызванное таким искусственным отказом, не покрывается гарантией.


[Инструкции по использованию]:

1, Входная секция:
Lin, 0, Rin-это входной аудиосигнал, подходящий для CD аудиовыхода в левом, наземном, правом канале. или подключен к выходному терминалу переднего уровня, не должен быть подключен к выходному терминалу переднего или объемного потенциометра.

2, выходной раздел:

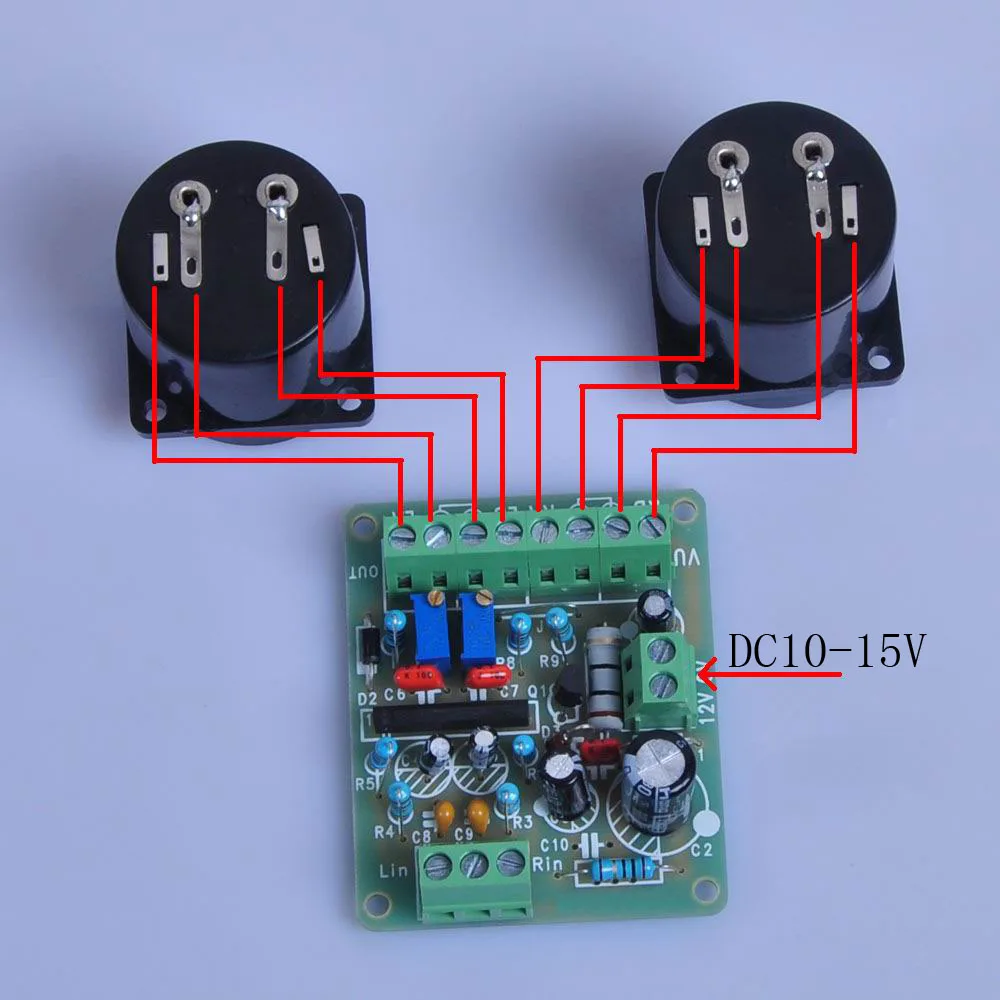

Два «+» и «-» клеммы на стороне VU-метра являются выходами и должны быть подключены к терминалам «+» и «-» двух уровневых метров, соответственно.
Рекомендуемая чувствительность управляемого уровня: DC 100 μA ~ 500 μA. Не может превышать 1 мА.
Бортовой 2 синий 3296 серии 500 Ом Потенциометр может регулировать чувствительность двух заголовков соответственно. Вращение по часовой стрелке, повышенная чувствительность.
LA, LB для терминалов питания с подсветкой, RA, RB для другой группы терминалов питания с подсветкой.

3. Силовая часть:

  Содержимое упаковки

100% Новый бренд

1x12 В усилитель мощности VU метр плата драйвера дБ аудио измеритель уровня для TA7318P DENON
