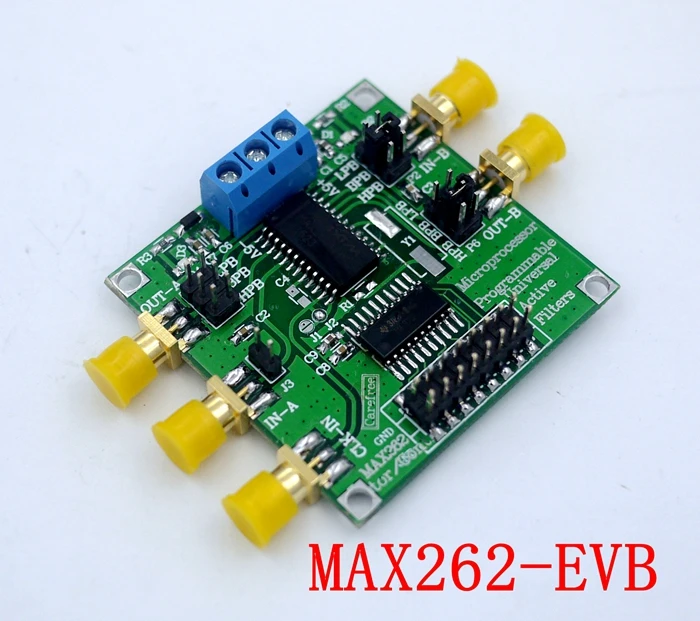

Модуль активного фильтра MAX262 программируемый фильтр прохождение полосы

Старт

От тока до напряжения 4-20мА до 0-15 в 0-5 В/0-10 в Изол...US $3,79 Мини 2-х позиционный 3-ходовой Электрический Управление электромагнитный Va. ..US $1,53 Комплект Nodemcu 5 Вт 4 ~ 12 В Usb вентилятор бесступенчатый Governor Adj. ..US $3,71 Nodemcu 2,4g цифровой счетчик частоты Signa...US $24,17 XL4015 5A AC/DC В DC понижающий преобразователь 3,3 V 5V 9V 12...US $3,99 0,1-2000MHz малошумный широкополосный RF приемник амплитуда...US $10,22 AD8313 0,1 GHz-2,5 GHz 70 dB логарифмический детектор...US $10,87 Микро альпинистский передатчик приемник CW QRP Ham...US $14,41 0,56 "PT100 цифровой светодиодный термометр-200 ~ 450C темп...US $9,85 Мини 4,2 V 2A Micro USB 18650 литиевая батарея Charg...US $2,78

Конец







    Описание: Особенности:

Активный фильтр широко используется для обработки цифровых сигналов, связи, автоматического управления, общего активного фильтра операционным усилителем и компонентами RC, компоненты точности параметров относительно высоки, дизайн и Отладка также больше проблем. Программируемый фильтр MAX262 от Maxim является программируемым двухсекундным универсальным коммутируемым конденсатором, активным фильтром, который может быть запрограммирован с помощью параметров микрокомпьютера с одним чипом. Центральная частота fO, Q и активный фильтр активного фильтра точно установлены, может достичь низких частот, высоких частот, полосовых частот, ленточный и универсальный фильтр.

1, с программным обеспечением для проектирования фильтров, с микропроцессорным интерфейсом;
2. Может управлять 64 различными частотами центра f0, 128 различными факторами качества Q и 4 видами шаблонов работы;
3, Центральная частота f0 и фактор качества Q могут быть независимо запрограммированы;
4. Может обеспечить три входа часов (внешний вход часов, осциллятор RC и кристаллические устройства);
5, Центральная частота f0 диапазон 1 Гц ~ 140 кГц, максимальный вход часов 4 МГц;
6. Структура цепи фильтра проста, меньше внешних компонентов, малый размер;
7. Может достигать низких частот, высоких частот, полосовых частот, ленточных остановок и фильтров всех частот;
8, может быть A, B одноступенчатым входом и выходом, но также AB каскадом двух уровней ввода и вывода;

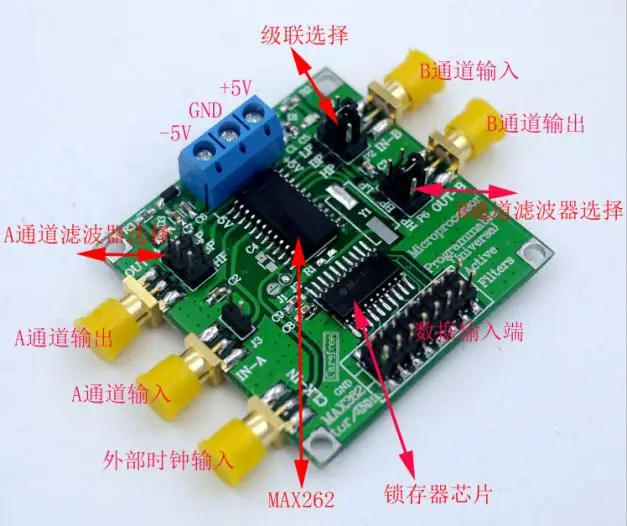

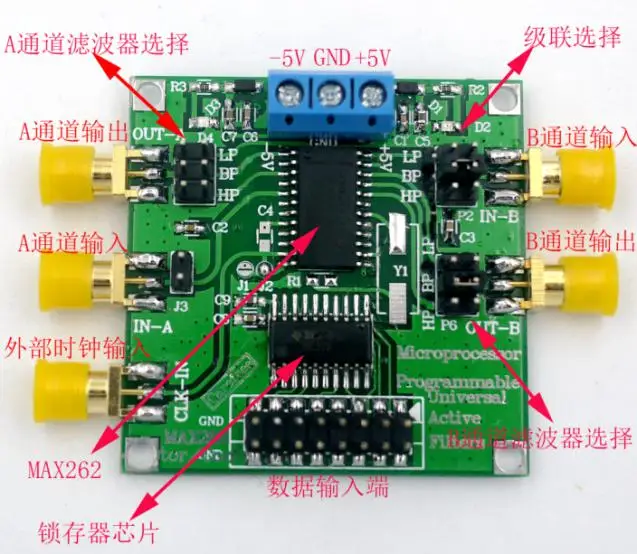

9. Описание основного чипа:
V +-положительный вход питания.
V-отрицательный вход питания.
GND-аналоговый заземление.
CLKA-внешний кристаллический осциллятор и фильтр часть ввода часов, в пределах фильтра, частота часов делится на 2.
CLKB-вход часов в фильтр B, также в фильтр, частота часов делится на 2.
CLKOUT-часовой выход для кристаллического осциллятора и R-C колебания.
OSCOUT-подключается к кристаллу или R-C осциллятору для самостоятельной синхронизации.
INA, INB-входной сигнал фильтра.
Выход фильтра BPA, BPB - band-pass.
LPA, LPB-низкочастотный фильтр на выходе.
HPA, HPB - high-pass, с сопротивлением, все-pass фильтр выход.
WR-запись на активный вход. При подключении к V + данные можно вводить в программируемую память через логический интерфейс для завершения режима фильтра, настройки f0 и Q. Кроме того, он может получать сигналы уровня TTL, а входные данные защелки rising edge.
Вход A0, A1, A2, A3-адрес, может быть использован для завершения режима фильтра, f0 и Q соответствующих настроек.
D0, D1-ввод данных, может использоваться для установки соответствующих бит f0 и Q.
Выход-выход усилителя MAX262.
Встроенный вход преобразователя усилителя MAX262.

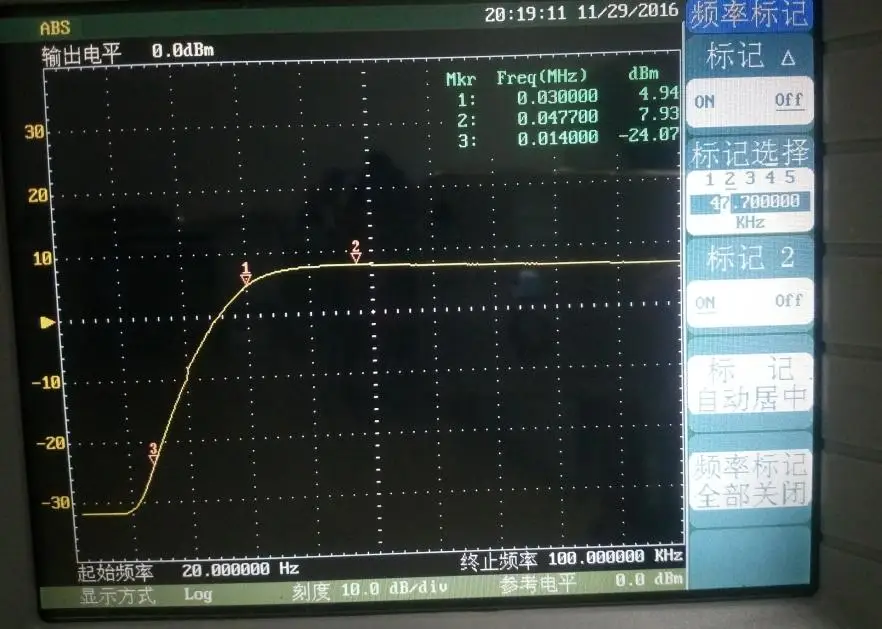

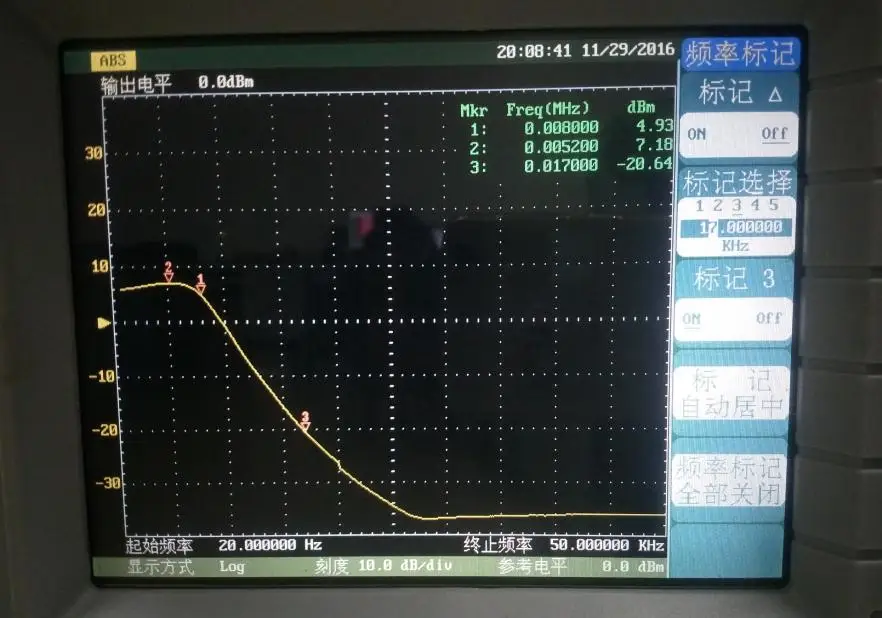

В-четвертых, измеренные данные:



  Посылка содержание

100% Фирменная Новинка
