Плата управления точечной сваркой аккумулятора 16 микрокомпьютеров с одним чипом

  Доставка товаров преобладает, Продукты не являются регулярными обновлениями   На печатной плате есть небольшие сварочные знаки, которые не влияют на использование продукта. Пожалуйста, не покупайте, если вас это не устраивает. Согласующего трансформатора ссылки:

Https:/store/product/Electromagnetic-passive-buzzer-0905-9-5-5mm-impedance-16-Euro-frequency-2700HZ-voltage-1-5-3V/2956052_32816695702.html?spm=2114.12010615.0.0.vR2vT5



Если есть отключение питания, пожалуйста, проверьте, является ли трансформатор коротким замыканием или является ли обмотка трансформатора разумной или подключен Тиристор. Плата подключается последовательно в цепи эквивалентно переключателю, даже если плата SCR короткого замыкания приведет только к цепи не отключается работа не привело к линейному отключению

Если мощность меньше 1 кВт, рекомендуется выбирать с BTA24-800 платой, если мощность в 1-2 кВт, рекомендуется выбрать плату, оснащенную BTA41-600 или BTA41-800. Если мощность более 2 кВт, рекомендуется выбрать драйвер SCR + модуль SCR. Драйвер SCR предназначен для того, чтобы адаптироваться к введению более высокой нагрузки, потому что двунаправленная SCR емкость не большая, как правило, только 40A. Таким образом, вы хотите повысить нагрузку для использования scr. Из-за большого количества опциональных моделей, управляемых кремнием, это только драйвер, не включая scr. Кремниевый управляемый вентиль. Обновление прошивки Силовой трансформатор: 8-12 В переменного тока Частотный трансформатор. Обратите внимание на трансформатор частоты питания, выключатель питания не может работать! Стандартный кремниевый контролируемый выпрямитель BTA24-800, номинальный ток 25A напряжение 800 в, может управлять следующим трансформатором 1 кВт. Другой BTA41-600 (40A 600V) может быть выбран и BTA41-800 (40A 800V) может быть выбран, подходит для трансформатора 1-2 кВт. Сколько тиристора может управлять большими трансформаторами, предположительно так. 25А, теоретическая грузоподъемность 25x220 = 5500 Вт. Теоретическая грузоподъемность 40 А составляет 40x220 = 8800 Вт. Кажется, что он очень большой, на самом деле, потому что работа трансформатора, используемого в точечной сварке, близка к состоянии короткого замыкания для работы при высокой нагрузке. 1 кВт трансформатор мгновенная мощность может достигать 3 кВт-4 кВт. 2 киловатта трансформаторов 6 кВт-8 кВт. Так что просто скажите, что если ваш трансформатор менее 1 киловатт, использование безопасности 25. Если это от 1 до 2 киловатт при использовании 40. Если вы хотите управлять трансформатором больше, пожалуйста, возьмите Контроллер SCR или привод + 100 Encore кремниевый управляемый модуль. Может контролироваться ниже 1000A кремния. Используется так же, как и панель управления, но проводка будет немного отличаться. Гнездо SW на основной плате управления и гнездо J3 на панели управления одинаковые. Функция Введение: Можно установить двойной пульс, один пульс. Можно регулировать интервал между двумя импульсами. Максимальный интервал 500 мс. Когда время пульса двух импульсов составляет около 0, это одиночный импульсный режим. В режиме одиночного импульса установите интервал импульса до 0. Ток и время первого импульса и второго импульса можно установить отдельно. Каждый Пульс может занять до 0,99 секунд. Кодировщик может настроить все параметры, нажав на параметры переключателя. Когда символ <> находится позади P1, роторный кодировщик регулирует текущий процент первого импульса. Символ <>, когда P2 находится за поворотным кодером, регулирует текущий процент секунд импульсов. То же самое относится к методу корректировки времени. Короткое нажатие изменение параметров, длинное нажатие, чтобы очистить текущие параметры. Первое число-это время работы первого импульса. Вторая цифра-это интервал двух импульсов в миллисекундах. Третий номер-Время работы второго импульса. По умолчанию красный; Размеры: Положение переключателя-00, самая длинная задержка 100 мс (0,1 секунд). Если циферблат до 10, самая длинная задержка 200 мс (0,2 секунд). Если циферблат до 01, самая длинная задержка 500 мс (0,5 секунд). Если набрать до 11, самая длинная задержка 990 мс (0,99 секунд). Размер основной панели управления и панели 100x80 мм. Поперечное расстояние между отверстиями составляет 90 мм, а продольное расстояние между отверстиями-70 мм.



Способ подключения, в котором зеленая линия не может напрямую подключаться к основному трансформатору через плату. Это своего рода метод, который является более мощным. Потому что зеленая линия на плате подключена непосредственно к терминалу. Так что это то же самое, не проходя через доску.

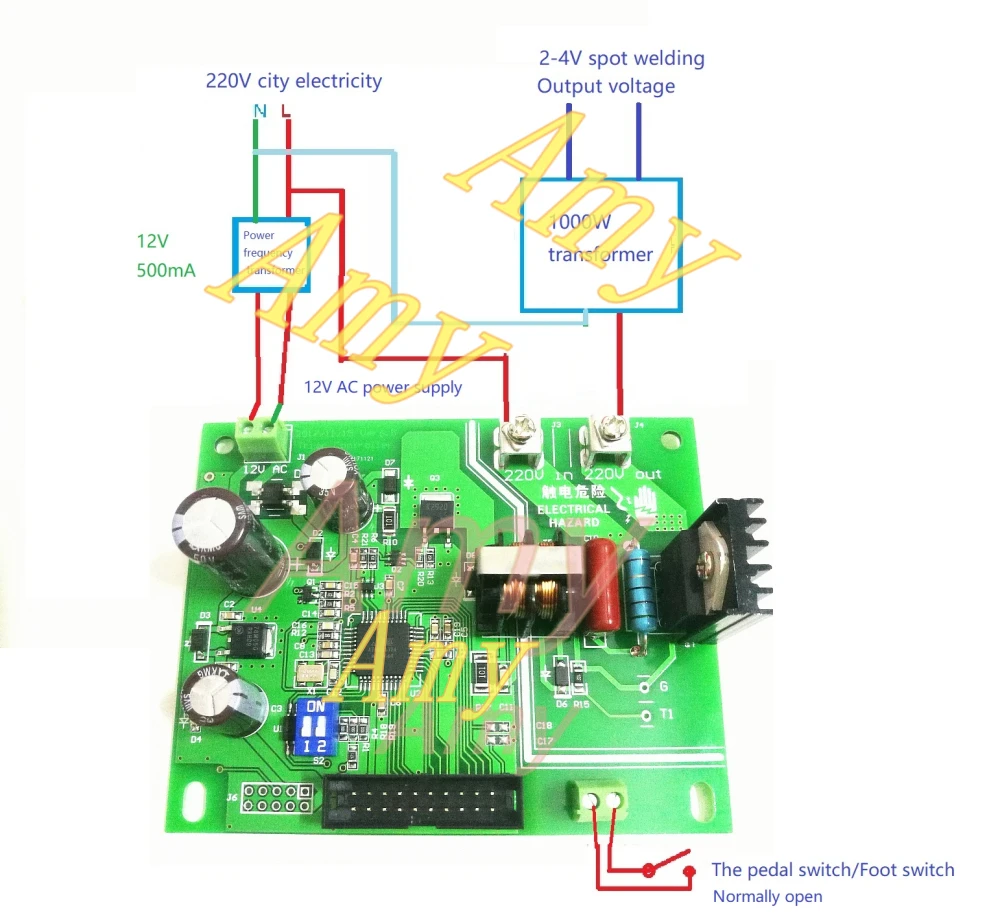

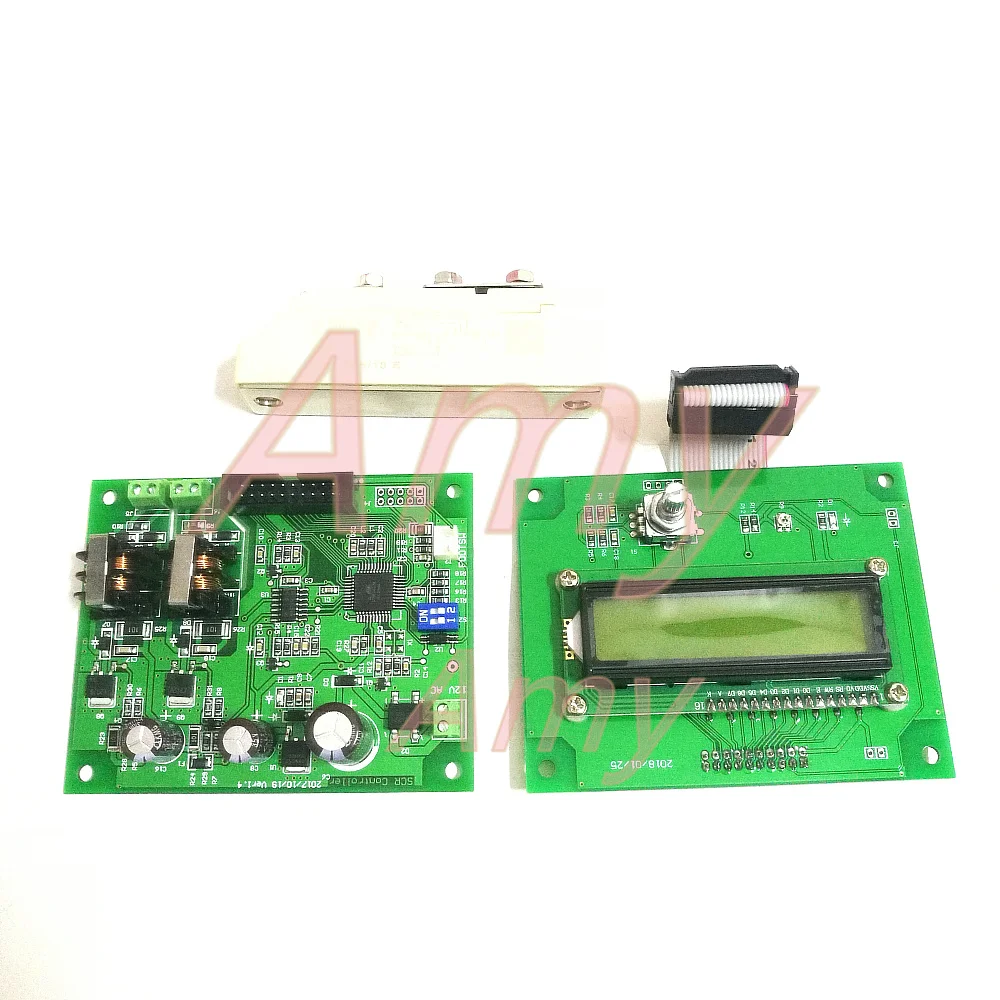

Оснащен BTA24-800 или BTA140800, или BTA41-600, или BTA41-800, схема подключения платы низкой мощности: Кремниевая управляемая Соединительная плата и двунаправленное тиристорное Соединение: Подключение SCR или SCR модуля, управляемого тиристором
