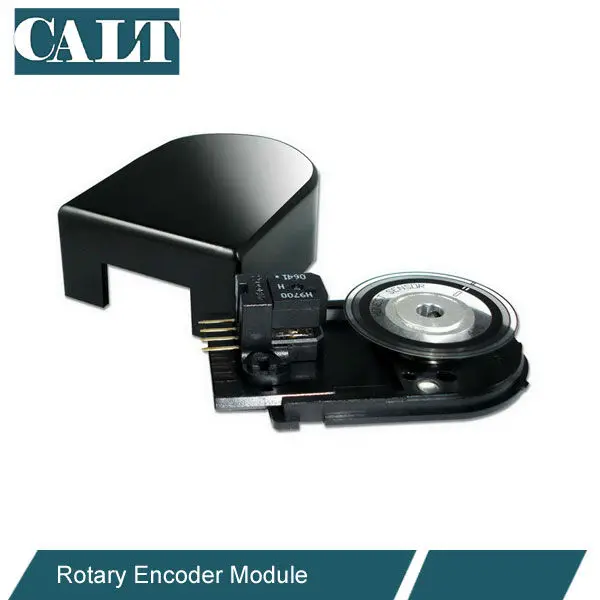

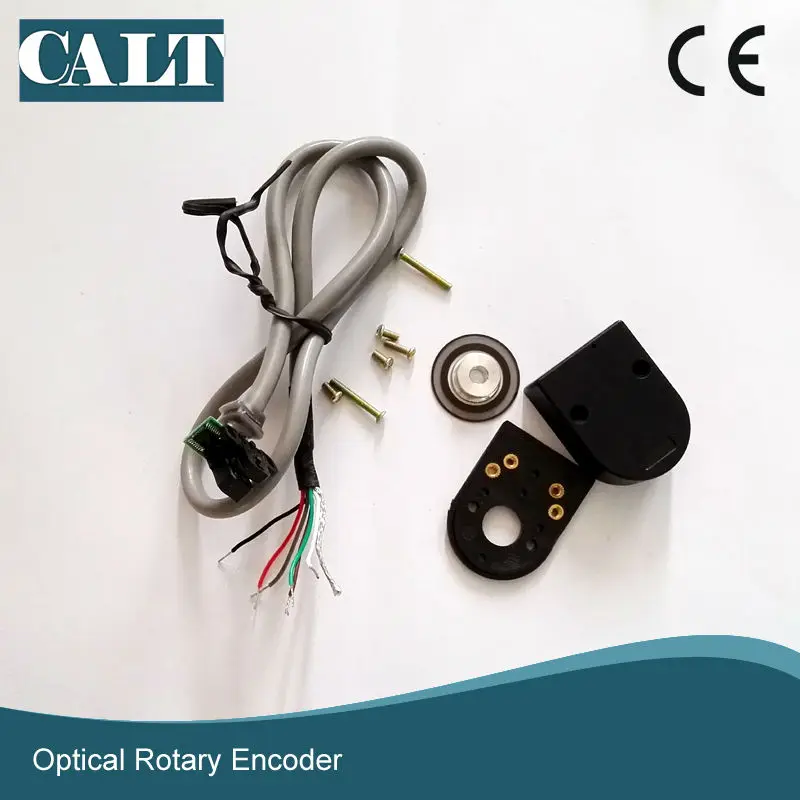

PD30 роторный кодер диск 100 200 256 400 500 512 1000 1024 ppr линии с 4 6 8 мм отверстие для двигателя постоянного тока

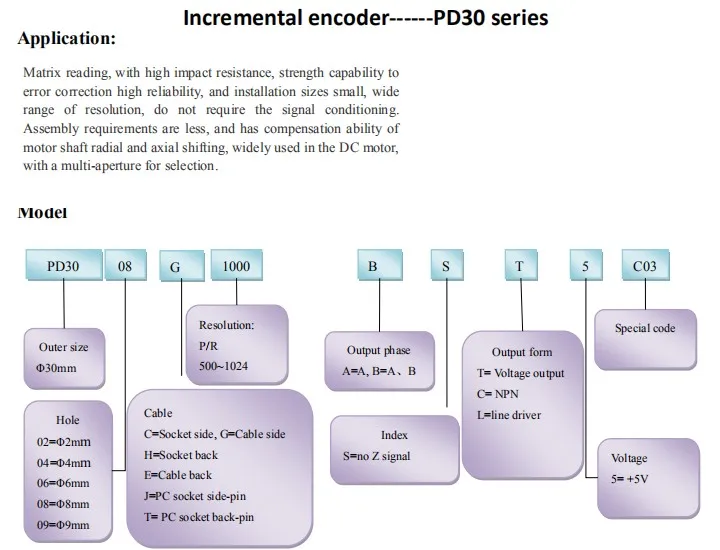

Применение

Считывание матрицы, с высокой ударопрочностью, возможностью коррекции ошибок высокой надежностью, а также небольшие размеры установки, широкий диапазон разрешения, не требуют кондиционирования сигнала. Требования к сборке меньше, и имеет способность компенсации радиального вала двигателя и осевого переключения, широко используется в двигателе постоянного тока, с мульти-апертурой для выбора.

Электрические спецификации

Напряжение

Выходной сигнал

Потребление тока

Выходной сигнал

Время подъема Tr

Время осени Tf

Частота отклика

Сопротивление изоляции

5 В

7-12 В

Высокий уровень

Низкий уровень

<65ма

Без нагрузки

Квадратный

200ns

50ns

0-10 кГц

> 100 Ом

≥ 85% Vcc

≤ 0,3

Механические спецификации

Максимальная скорость r/мин

Пусковой момент

Максимальная нагрузка оси

Воздействие

Анти-вибрация

6000

<0.05нм

Радиальная 25 N осевая 15N

50 г/11 мс

10 г 10-2000 Гц

Инерция момента

Рабочая температура

Температура хранения

Степень защиты

Вес

4x10.-8kgm & sup;2;

-40 ~ 85 °C

-40 ~ 85 °C

IP50

50 г

Соединения

Экранированный кабель определение проводки

Сигнал

A

A/

B

B/

Z

Z/

Vcc

0 В

L схемы

Зеленый

Коричневый

Белый

Серый

Желтый

Оранжевый

Красный

Черный

Схемы T/C

Зеленый

Белый

Желтый

Красный

Черный

Выходные каналы

Определение подключения плоского кабеля

A B

0V A Vcc B

A B Z

0V Z A Vcc B

A B Z A/B/Z/

0V Vcc A/ B Z/

Примечание: Красный определяется как 0 В.
