Электродвигатель шпинделя ER20 с квадратным воздушным охлаждением 3 кВт

Электродвигатель шпинделя ER20 с квадратным воздушным охлаждением 3 кВт

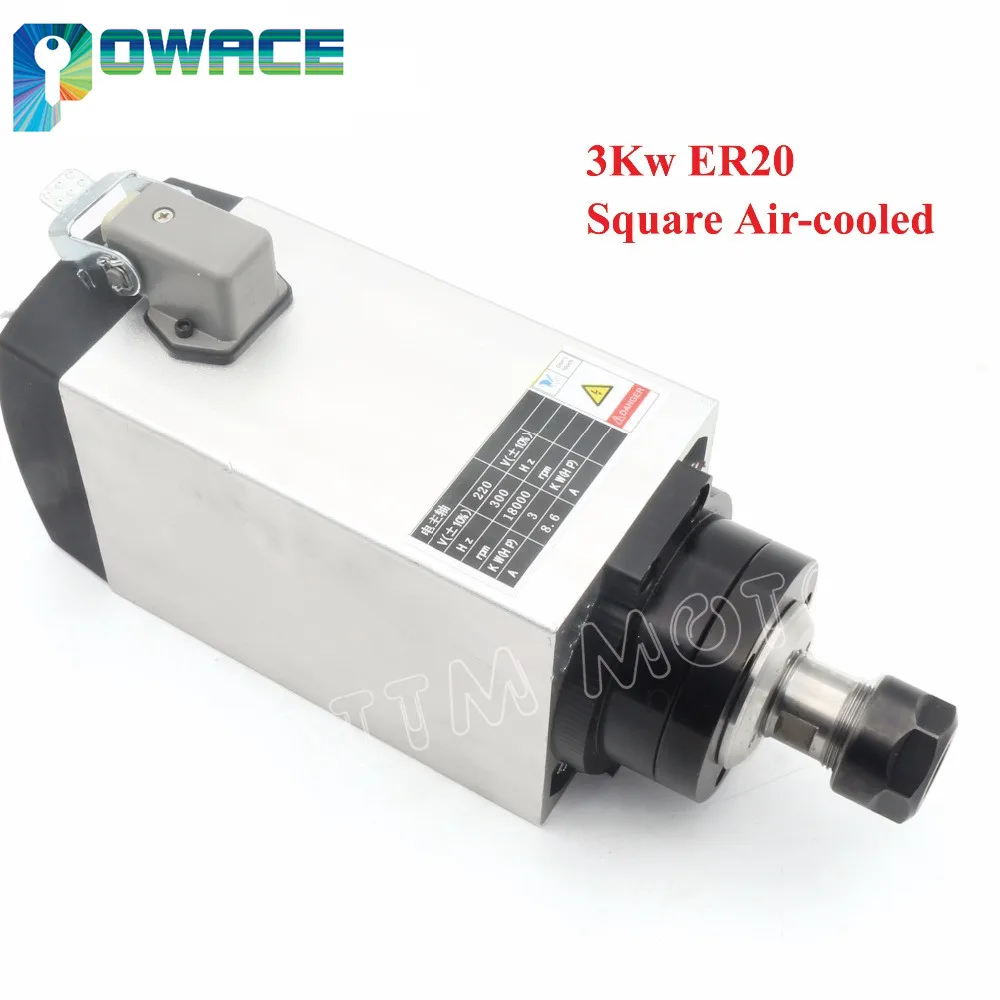

1) Гравировальный фрезерный станок шпинделя с воздушным охлаждением, 3 кВт ER20

Параметры:

Материал:Нержавеющая сталь

Размеры:89x98x300mm

Мощность:3Kw

Напряжение:220

• Сила тока:10A

Частота:300 Гц

Скорость:18000 об/мин

Охлаждение:Четырехтактный двигатель с воздушные охлаждением

Runout off:Меньше, чем 0,05 мм

Точное Коническое отверстие:Менее 0,025 мм

Смазка подшипников:Смазка

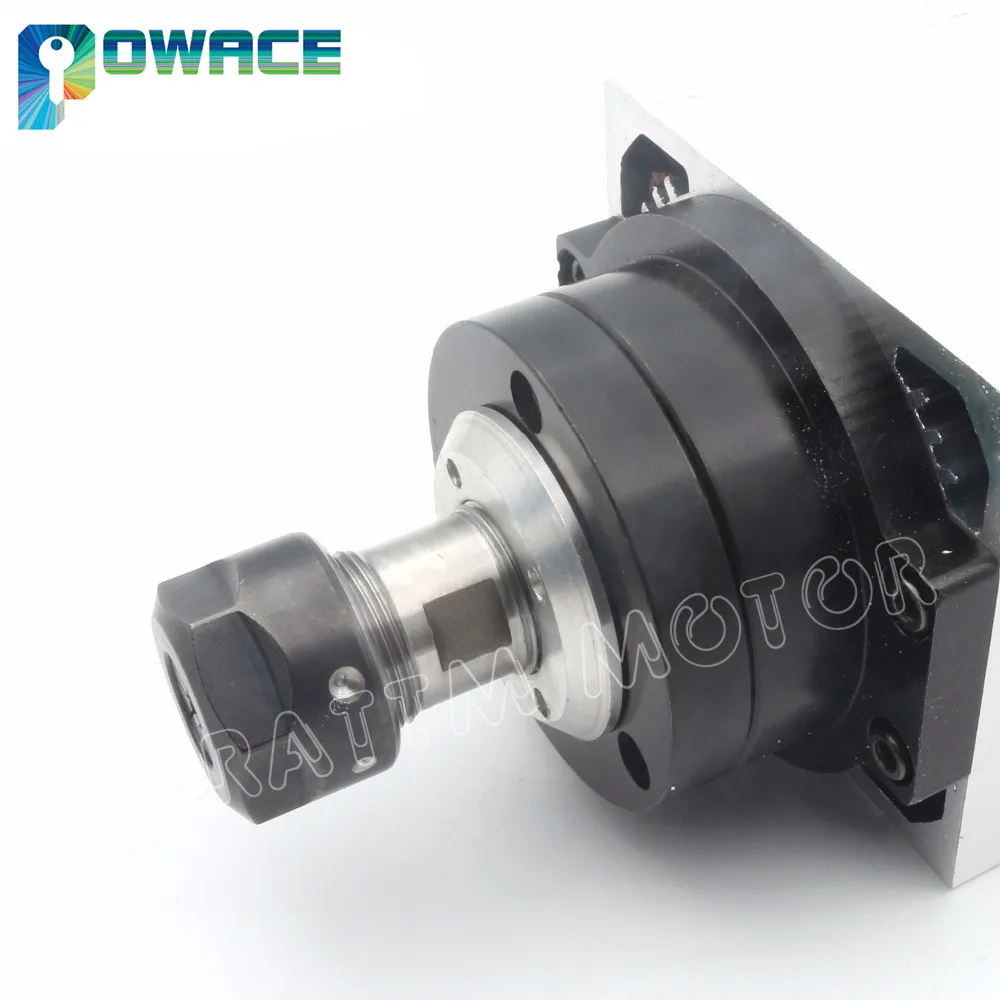

Размер цанги:ER20

Подшипники:4 подшипника (C7005x2 + C7002x2), класс P4, угловой контактный подшипник

Чистая Вес:7,0 кг

Интерфейс электропитания:Профессиональный авиационный интерфейс, интерфейс с маркировкой 1234 123, соответственно, подключен к выходному концу инвертора (U, V, W), 4 заземленных провода, этот интерфейс должен быть безопасен для заземления.

Основное применение:Дерево, алюминий, камень, металл, стекло, ПВХ промышленность

1. Особенности конструкции

1) Все высокоскоростные электрические основные подшипники имеют высокоскоростной шариковый подшипник с-класса, угловой контактный подшипник, наборы осей загрузки, улучшают шпиндель в высокоскоростном вращении, поддерживая жесткость и точность шлифования.

2) перед отправкой, вращение вала вручную. Высокоскоростное вращение шпинделя, вызванное повышением температуры, использование охлаждающей жидкости, циркуляционной системы для устранения.

2. Инструкции по эксплуатации

1) при использовании необходимо сначала подключить трубу для охлаждающей воды, сделать шпиндель подключенным к охлаждающей воде, а затем начать.

2) перед отправкой, поверните ручным шпинделем. Если сенсорный блок не является гибким, вы должны решить проблему, И затем Проверьте направление вращения шпинделя от конца шпинделя, чтобы увидеть, следует ли вращать спичку против часовой стрелки, проводку питания следует изменить, чтобы сделать ее последовательной.

3) Охлаждающая вода для шлифовки детали не может быть в переднем торце крышки шпинделя, для предотвращения заглушки переднего подшипника слотом входного двигателя и подшипника. Двигатель не должен погружаться в воду, после включения двигателя, когда вы живете в шлифовке заготовки, чтобы открыть шлифовку охлаждающей жидкости для workpieces. Во-первых, заготовки охлаждающей жидкости выключения, а затем закройте мотор шпинделя.

3. Обслуживание и обслуживание

1) моторизованный шпиндель со средней частотой питания, номинальное напряжение, частота должна быть совместима с электрическими шпинделями, скорость вращения моторизованного шпинделя может изменить частоту для регулировки, а также прямое пропорциональное изменение напряжения.

2) Когда шпиндель временным образом не используется, следует использовать сжатый воздух, чтобы надуть Охлаждающую воду, чтобы избежать ржавчины, подключите отверстие. Поверхность шпинделя должна быть покрыта маслом против ржавчины. Конец вала защищает устройство, помещается в сухое место.

3) при замене шпинделя подшипников, лучший профессиональный и технический кадр из замены. Используйте специальные инструменты, катушка статора не удаляется.

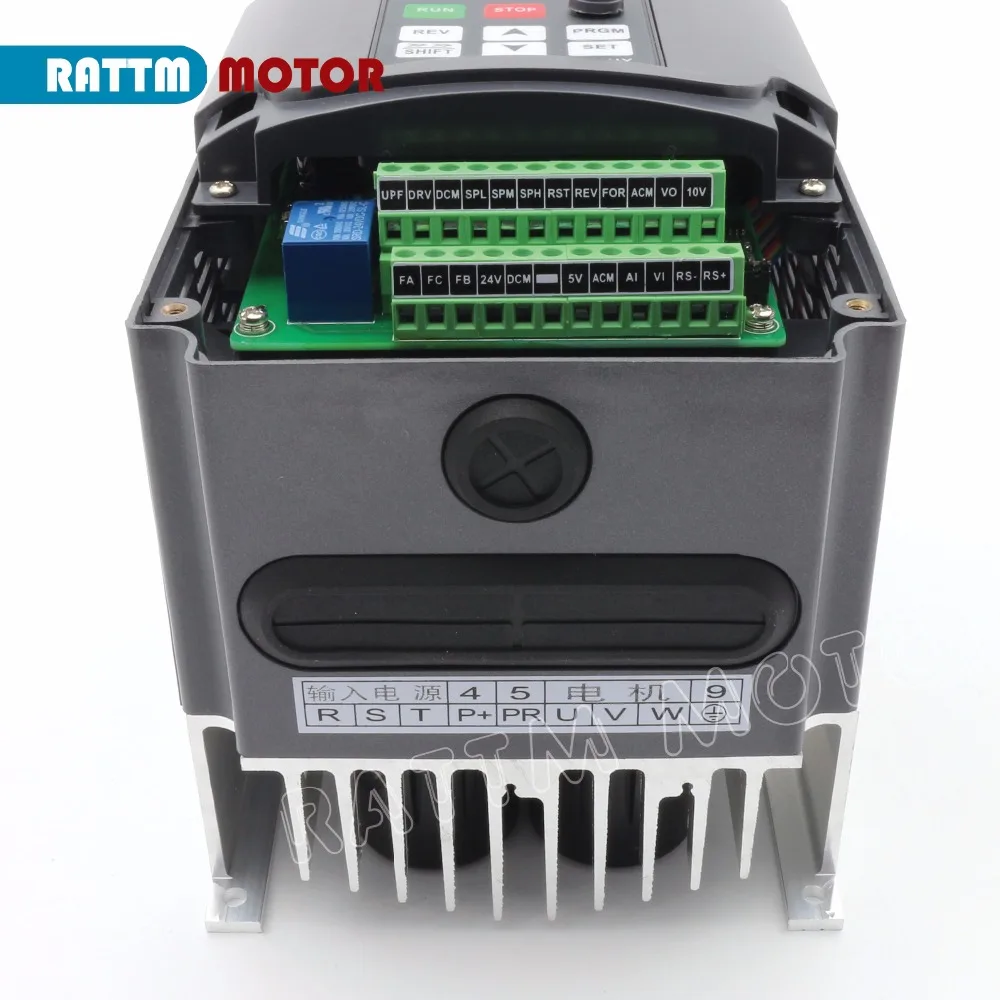

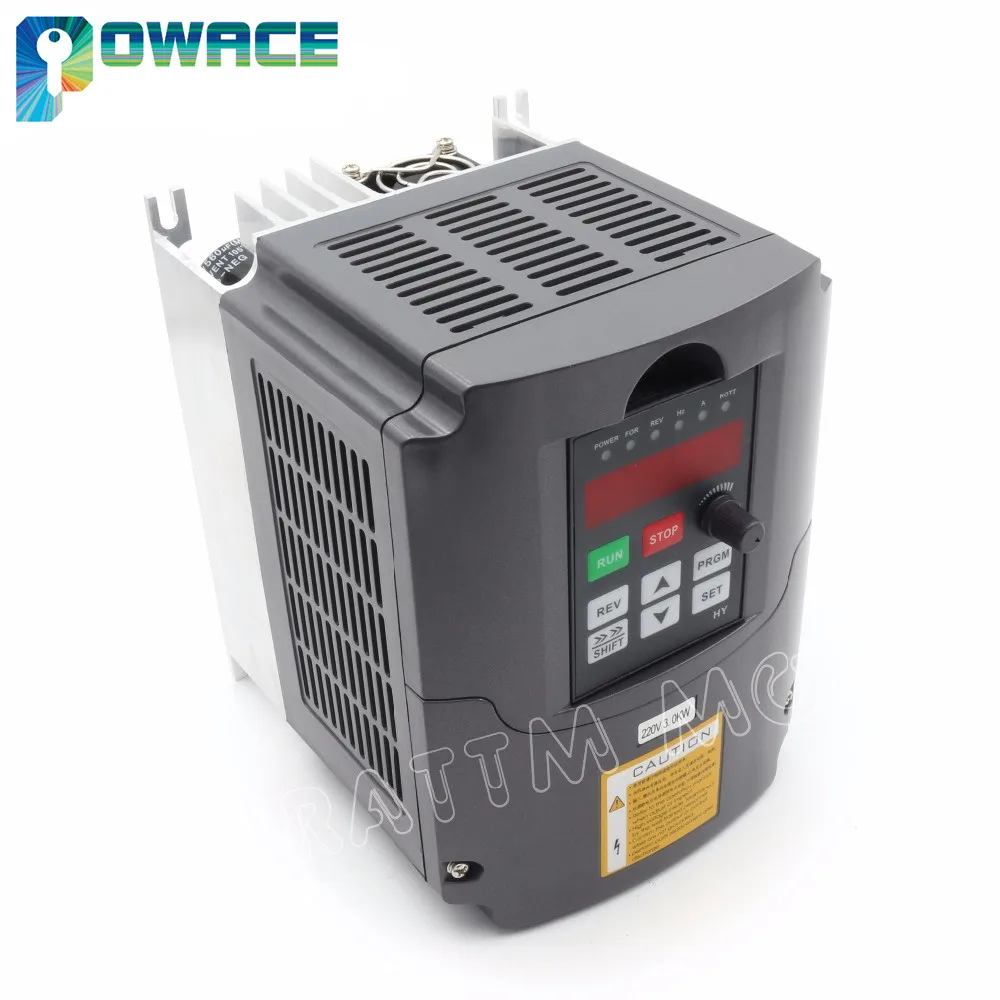

2) инвертор продукта VFD Особенности:

1)PID-контроль; Расширенная арифметическая контурная шкала, быстрая скорость ответа и высокая пригодность;

2) Легкая функция ПЛК может воплотить в жизнь 16 режимов скорости и управления инвертором;

3)RS485 порт связи, утвержденный стандартный международный MODBUS main circuit control;

4) с чрезвычайно высокой степенью защиты от помех

5) torque0.5гц-150% с низкой выходной частотой вращения, низкой скоростью;

6) переноска, Регулируемая на 16 кГц, полностью беззвучная рабочая зона;

7) рабочее пространство с широким напряжением, нормальный бег в напряжении 304-456 в;

8) Автоматическая регулировка напряжения (AVR), для обеспечения мощности нагрузки инвертора;

9) различные методы управления, как синхронизация, так и несинхронизация, динамически реализовать быстрый запуск без изменения тормозов;

10) с идеальной защитой от ошибок и защитой от короткого замыкания;

  Технические параметры:
1) Входное напряжение: 220 В (+/-15%)

2) Выходное напряжение: 220 В (+/-15%)
3) Входная частота: 48-63 Гц
4) Выходная частота: 0-400 Гц
5) Входная Фаза: 1 или 3 фазы
6) Выходная Фаза: 3 фазы

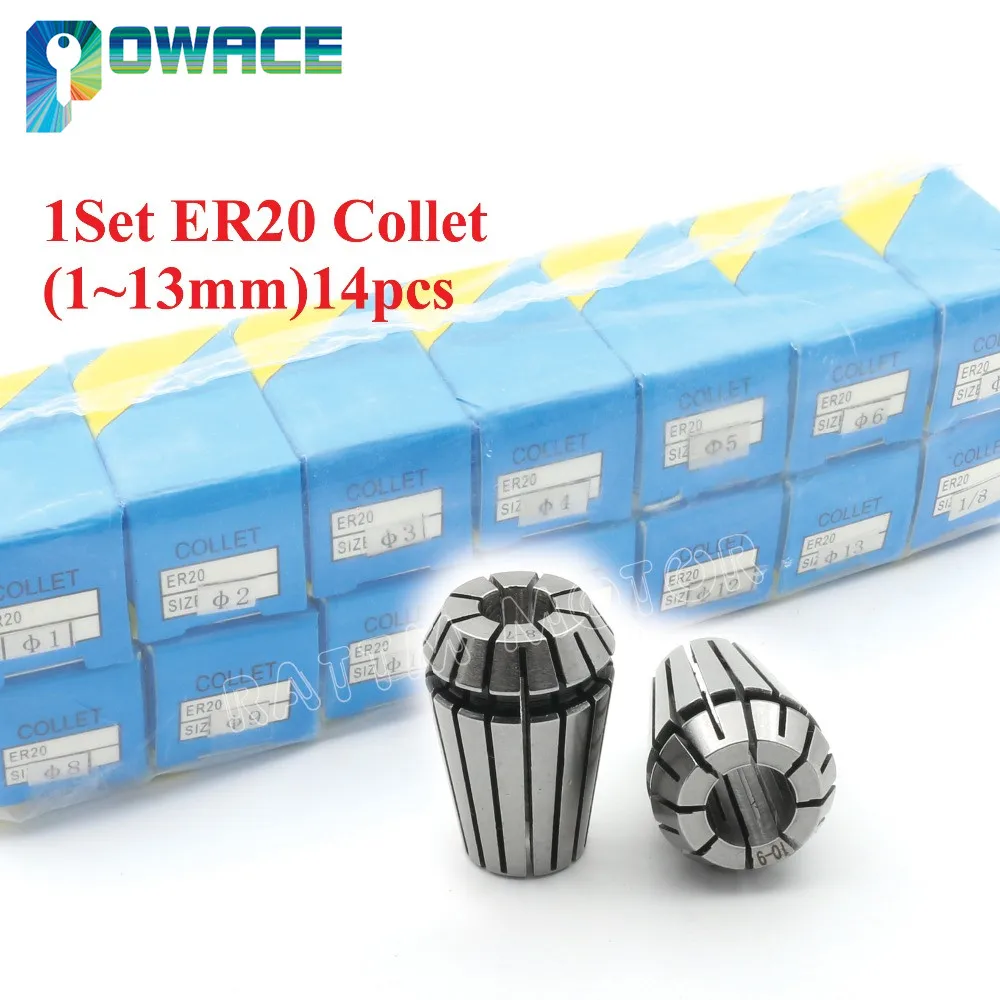

3) пружинный цанговый патрон ER20 (14 шт., 1 мм-13 мм)

(1 мм, 2 мм, 3 мм, 3,175 мм, 4 мм, 5 мм, 6 мм, 7 мм, 8 мм, 9 мм, 10 мм, 11 мм, 12 мм, 13 мм)
