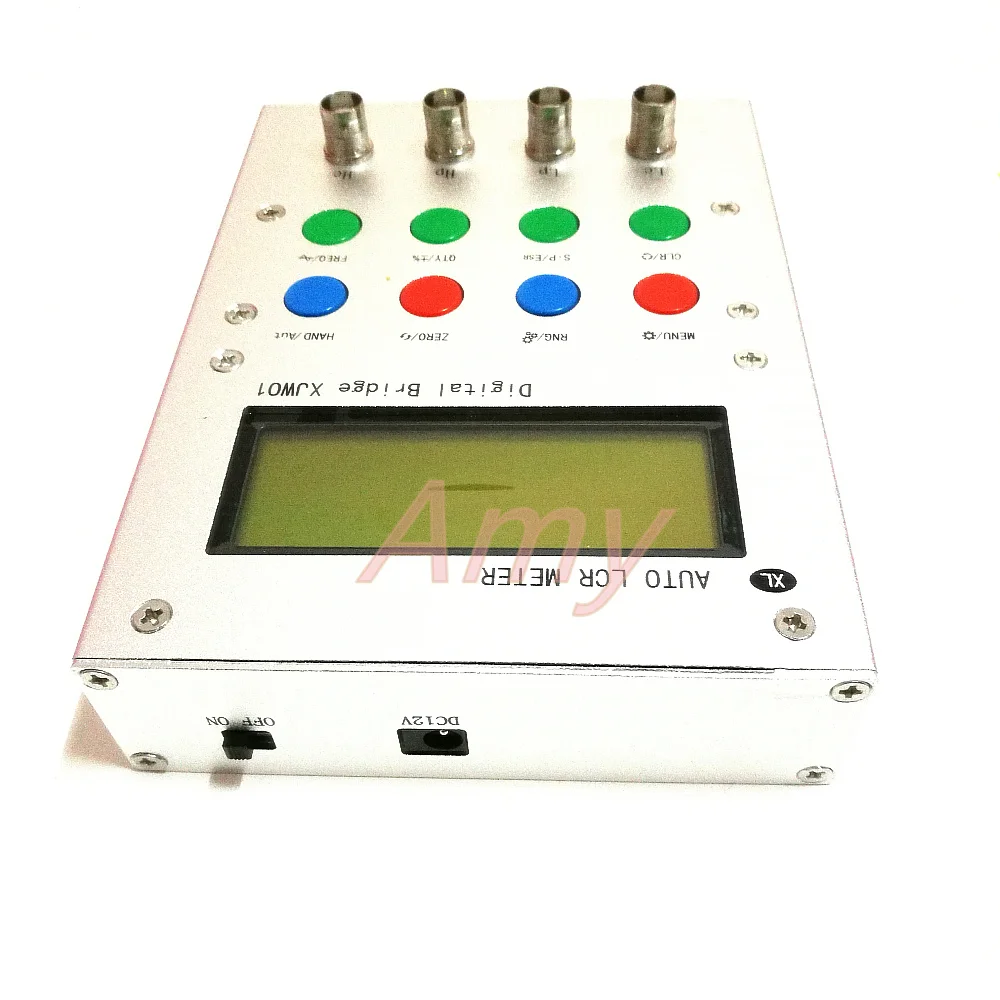

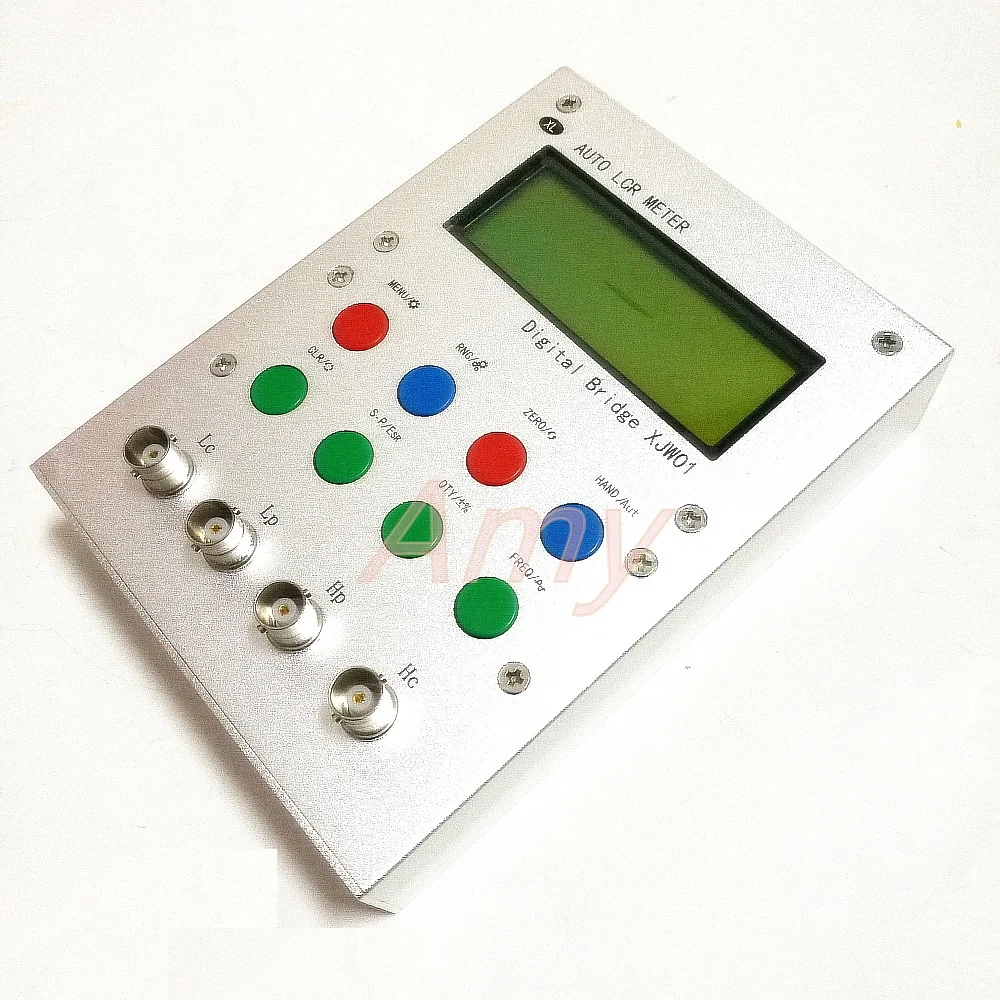

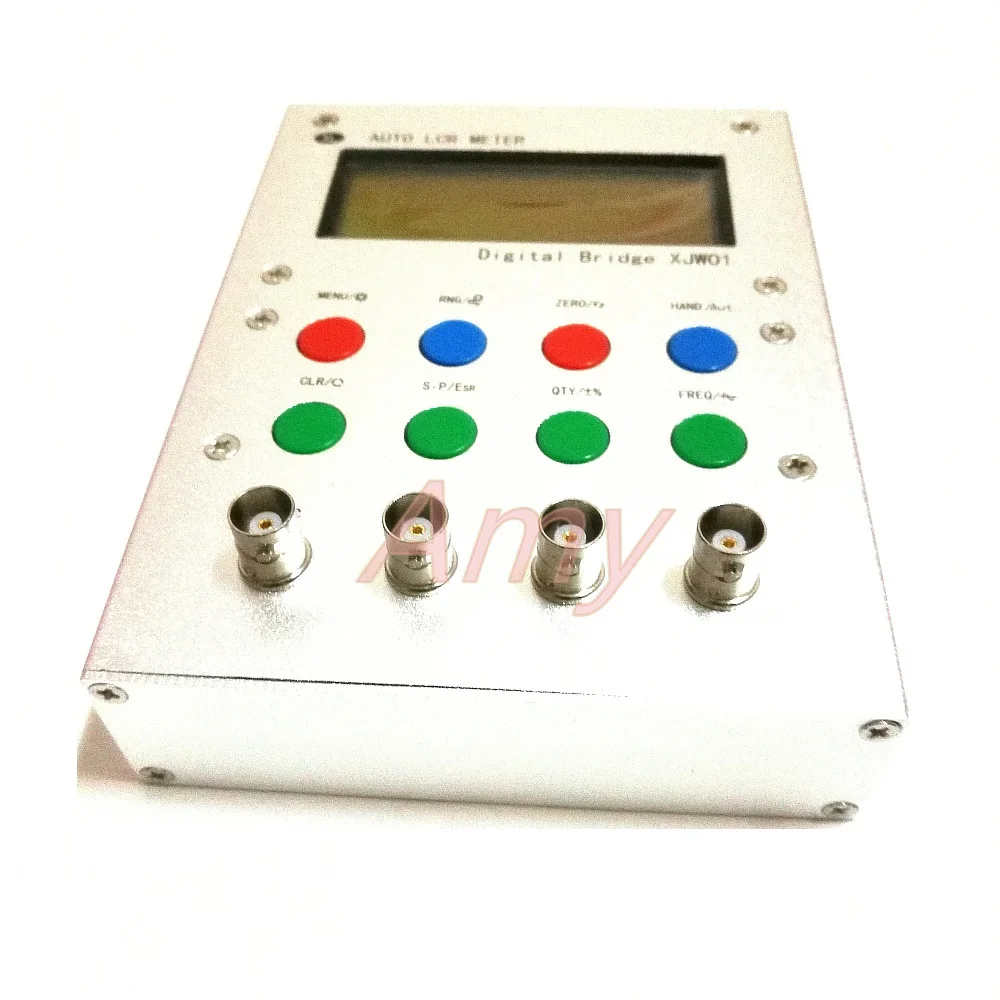

Прецизионный цифровой мостовой LCR тестер сопротивления индуктивности емкость ESR

Прецизионный цифровой мостовой LCR тестер сопротивления индуктивности емкость ESR

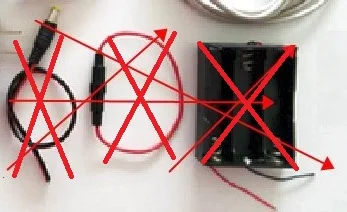

Теперь следующие вещи не включены.

HC-это набор красных зажимов; LC LP-это группа, затем черный зажим

Нет батареи внутри портативный алюминиевый корпус пластины! Размер: 150*115*35 может быть внешним свинцово-кислотным аккумулятором 12 В или тремя секциями 18650 (Используйте 18650, чтобы не допустить короткого замыкания! И разрядка) с алюминиевым корпусом кронштейн 18650 Huntkey 12V0.5--1.0A адаптер три батарейного блока предохранитель DC линия

Кроме того,Очистка различных тестовых джигов

Испытательное внутреннее сопротивление батареи:Измерение с помощью шестерни сопротивления,С aFour00 -- 630V Конденсатор CBB напряжение составляет около 1 мкФ -- 5 мкФ на ESR, низкая постоянной ёмкости, универсальный конденсатор высокого напряжения с безопасности во всем мире. В ESR1 из Конденсатор CBB измеряется, во-первых, затем весь ESR2 измеряется в серии, а также аналогичный внутреннее сопротивление аккумулятора esr2-esr1

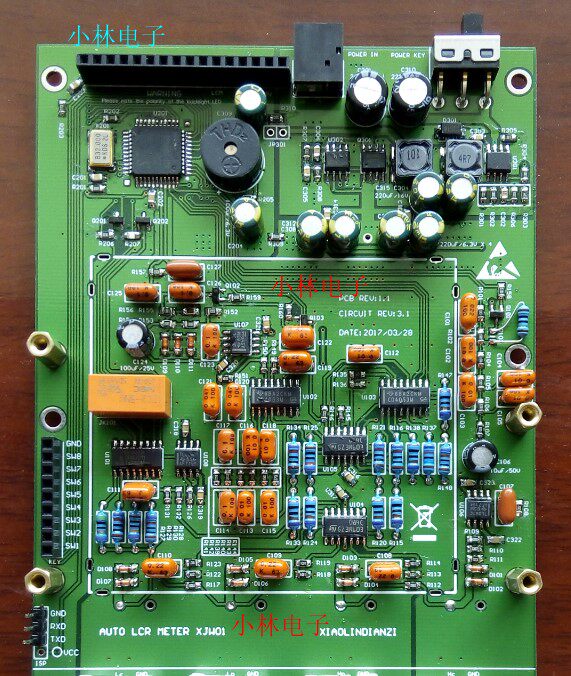

Сварная основная плата была откалибрована до 0.3%, пожалуйста, не восстанавливайте параметры по умолчанию! (точность параметров по умолчанию составляет 0.5%)

Будьте внимательныDon'tТакие операции:Пресс"Меню (мEnu) Ключ входит в главное меню.И затем нажмите на него"Диапазон измерений (RNG)"Ключ в режим калибровки,Пресс сноваCКлюч,Данные о текущей калибровке будут очищены!

Третье: 100 Гц 1 кГц частота тестирования моста 7.8KH

Отправка 60.1% точность проверки сопротивления точность и последующая Калибровка:

40 Европа, 1K, 3k, 9K, 10K, 100K

Размер алюминиевой оболочки: 150*115*35 размер пластиковой оболочки 200*175*70

Во-первых, краткое описание г-на Сюй:КнигаLCRЦифровой мост, в основном используется для точного измерения компонентовL,C,RПараметры, широкий диапазон и высокая точность. Воспроизводите радио руды, большинство необходимых компонентов«Сделай сам»Нет номинального технического параметра. Например, нам нужно знать характеристики reactance таких устройств, как резонансное устройство, детектор, антенна, наушники, трансформатор и так далее. В том числе, высокая частота параметры может использоватьсяQРешение стола и низкочастотные параметрыQТрудно измерения в таблице. Для того, чтобы решить эту проблему, я думаюLCRЦифровые мосты компетентны.

Дизайн цели:1Он способен измерять реактор покрытый кожухом точно.L,C,RТочность превосходит0.5%Точность лучше, чем точность калибровки шестерни.0.3%

2Легко взять материал, схема проста, легко сделать, и стоимость должна быть должным образом контролирована. Сделать его более любительским«Сделай сам»Ценность и исследовательская ценность, а также дизайн,«Сделай сам»НаучитьсяLCRДетали и принципов моста.

Перед измерением емкости убедитесь в разрядке!

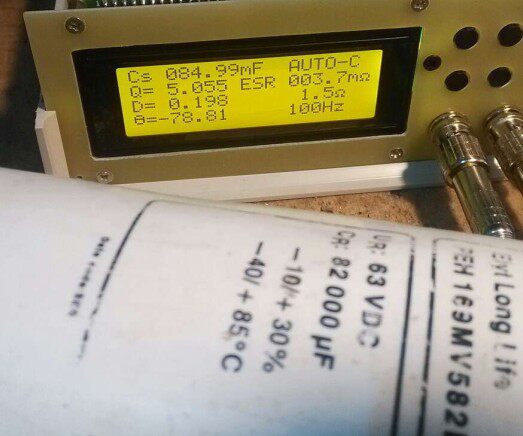

Вы измерили 192 тысячи мкФ

(U измеряется до 80 тысяч uF)

Тесты частота: 100 Гц 1 кГц 7,8 кГц 3

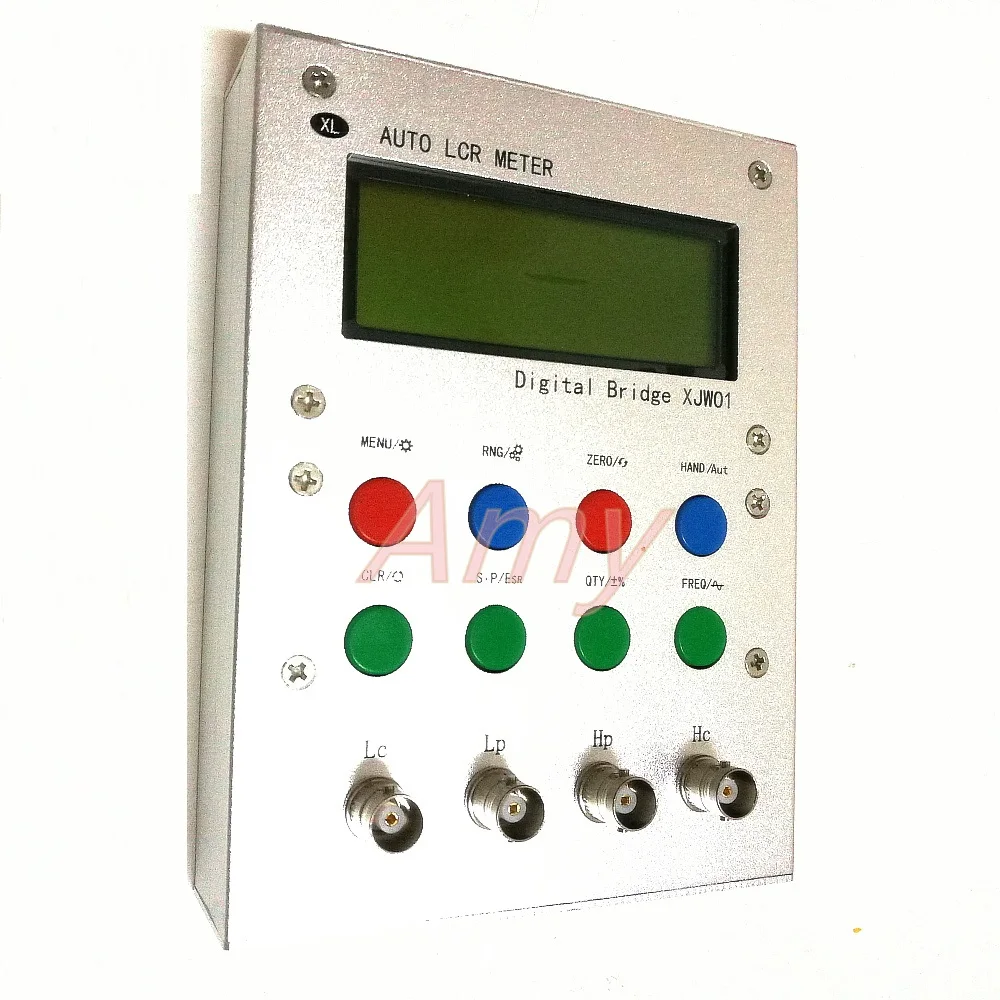

Алюминий оболочкиLCR заплатка пластина

Функциональные характеристики V3.0 моста:

Основной display1999.9Count999.9count
2Частота измерения: 100 Гц/1 кГц/7,8 кГц

Просим Вас принять во внимание тот факт напряжение: 0,2 Vrms

Выходное сопротивление: 40 Омега

Основная точность: 0.3%

6LCRAutomatic идентификация/ручное измерение

Открытый/короткий, калибровка и компенсация

Основная информация показывает:

Cp:Постоянной ёмкости, универсальный конденсатор параллельный режим
Cs:Постоянной ёмкости, универсальный конденсатор серии режим
Lp:Индуктор параллельный режим
V-образной КРЕПЕЖНОЙ ПЛАСТИНОЙ Ls:Индуктор серии режим
Титановый Электролитный электрод со случайно выбранным:Сопротивление параллельные режим
Rs:Сопротивление серии режим
Вспомогательная ссылка показывает:
Q:Качество факторы
D:Коэффициент потерь
0:Угол сдвига фаз
Титановый Электролитный электрод со случайно выбранным:Эквивалент параллельного сопротивления
ESR:Эквивалентного последовательного сопротивления

Xp:Эквивалент шунта реактивное

Xs:Эквивалент Серии реактивное

1Автоматическое измерение

При открытии прибора по умолчанию используется режим автоматического распознавания (AUTO), а частота измерения по умолчанию-1 кГц.

Прибор автоматически определяет характеристики сопротивления измеряемых объектов в автоматическом режиме и автоматически выбирает наиболее подходящие серии и параллельные режимы основных параметров L, C или R.

При проведении измерений в режиме автоматически, серийные номера и параллельно неопределимый компанией Размеры: измеренный объект сопротивление. Когда сопротивление высокое (>10K <10K), выбран параллельный режим. В тех случаях, когда импеданс низкий, серия выбран режим.

2Параметры измерения в режиме L / C / R

1)Выберите основной параметр, по умолчанию авто в состоянии загрузки, и нажмите кнопку «X», чтобы выбрать «авто, AUTO-C, AUTO-L, AUTO-R Авто» в свою очередь.

Примечание 1: режим серии «ESR», параллельный режим «RP», и Xs / Xp активируется только тогда, когда основной параметр R (сопротивление).

3Выбор параллельного режима измерения серииВ соответствующем основном режиме нажимается клавиша «R», а параметры выбираются как «AUTO-P - S - AUTO», в свою очередь.

4Частота измеренияЭтот мост обеспечивает 3 Частоты тестовые точки: 100 Гц/1 кГц/7,8 кГц начинается по умолчанию частота 1 кГц, нажимает кнопку "частоты (F)", можете выбрать различные частоты точек касания для того чтобы измерить "1 кГц до 7,8 кГц 100 Гц 100 1 кГц".

5Компенсация для открытия цепи/калибровки короткого замыкания, 测量夹开路或短路状态下按 «归零(C) "键可进行扫频开路/短路校准补偿 。(测量夹开路按 «归零(C)" 键可进行扫频开路清零 测试夹短路按 c键 做短路清零)

6.相对测量

在测量模式状态,按下 «参数(Q)» 键,将会记录下当前测量值并进入相对测量模式,再次按下 «参数(Q)» 键,或者模式切换等,会退出相对测量 。 在相对测量模式下,副参会显示被测物于记录值的相对误差,表示方式是百分比 。
表示范围是:-99.9% ~ + 99.9%

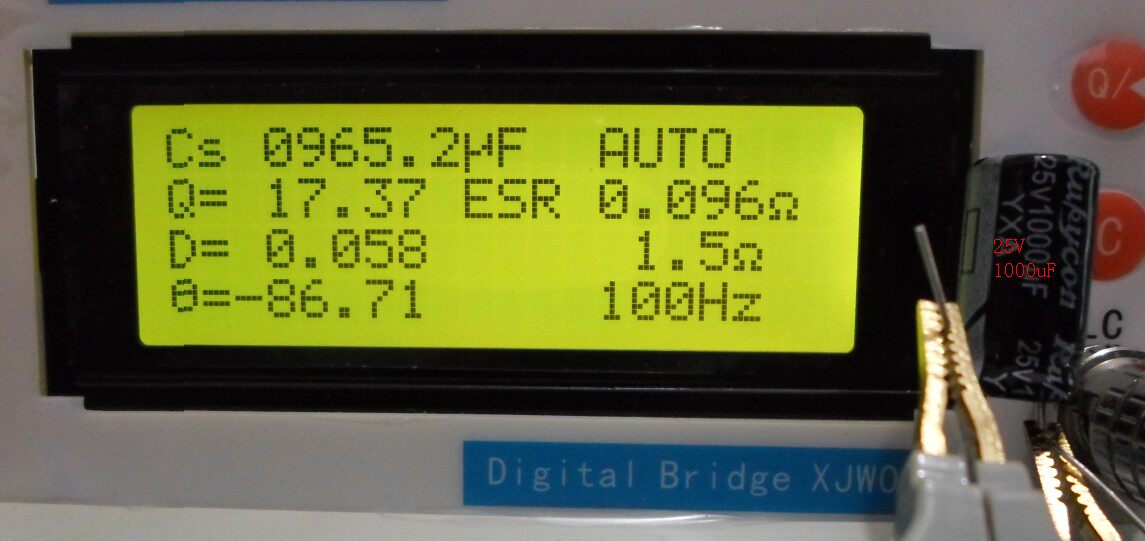

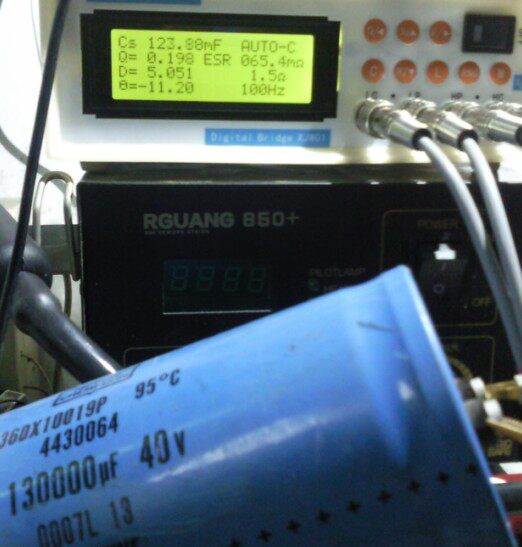

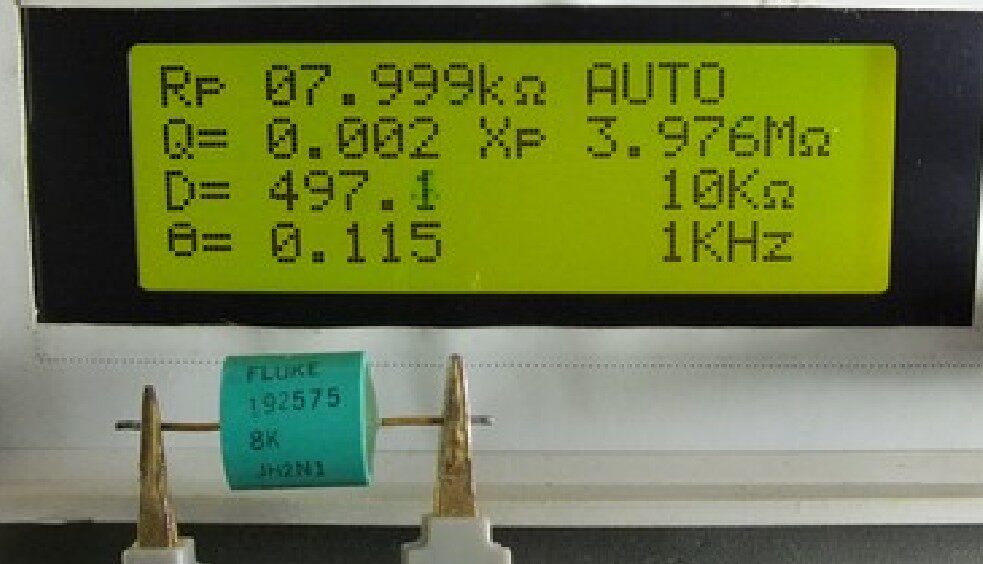

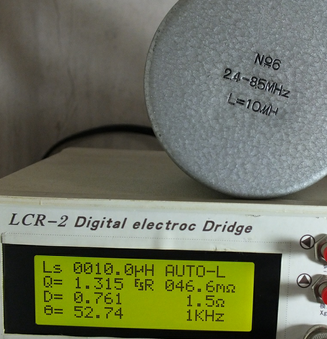

坛友测试图:

1000 мкФ 16V
