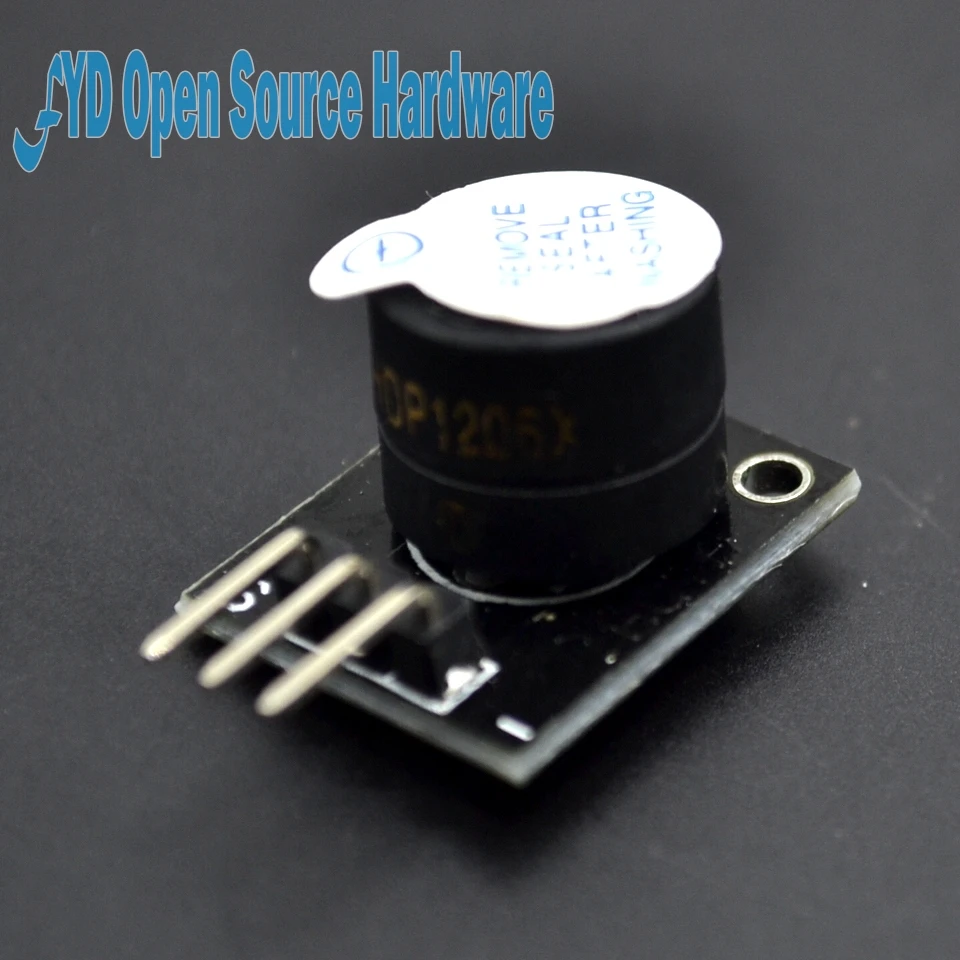

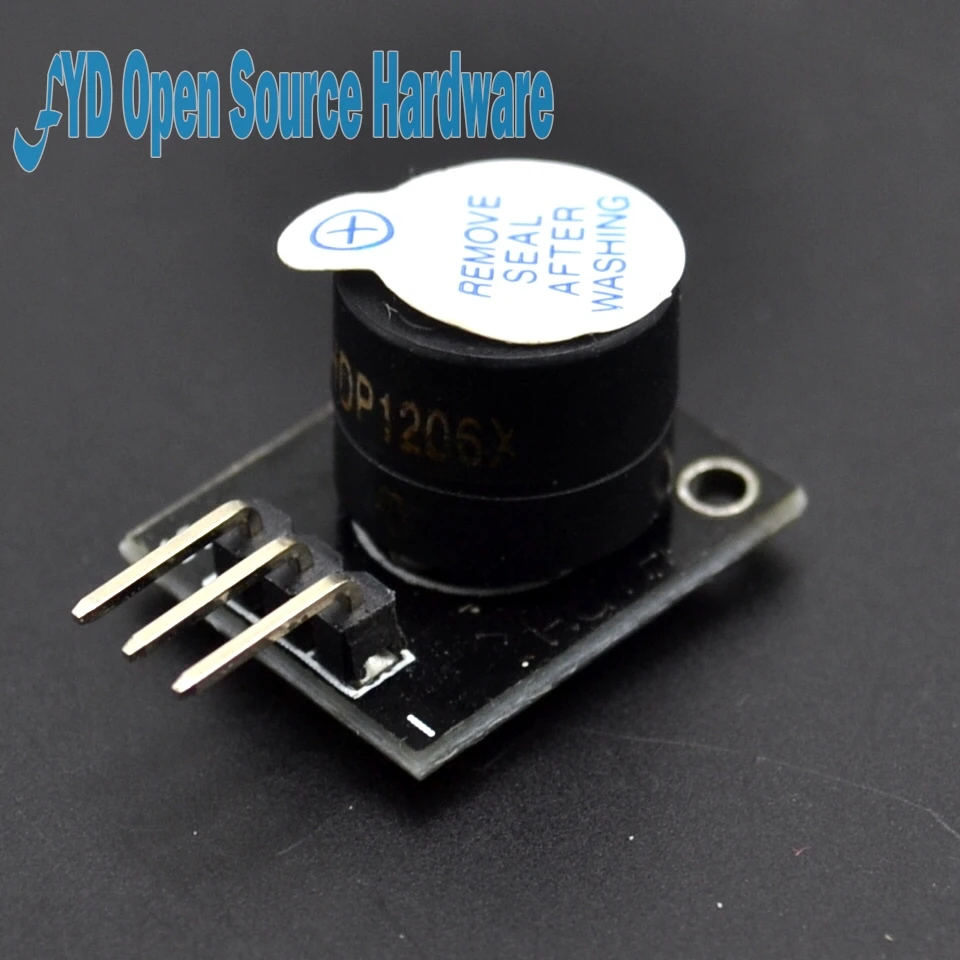

37 в 1 комплект аксессуаров активный звуковой модуль KY-012 | Электронные компоненты

37 в 1 комплект аксессуаров активный звуковой модуль KY-012 | Электронные компоненты

Структура зуммера
(A) введение зуммера
1. роль зуммера: зуммер-это интегрированная структура электронного звукового устройства, использование источника питания постоянного тока, широко используемое в компьютерах, принтерах, копирах, сигнализациях, электронных игрушках, автомобильная электроника, телефоны, таймеры и т. Д. электронные продукты для звуковых устройств.
2. Классификация зуммера: в основном делится на пьезоэлектрический зуммер и Электромагнитный зуммер двух типов.
3. Графический символ зуммера: зуммер в цепи с буквой «H» или «HA» (старый стандарт с «FM», «LB», «JD» и т. д.).
Схема зуммера
(B) структура зуммера принцип
1. Пьезоэлектрический зуммер: пьезо зуммер в основном состоит из мультивибратора, пьезоэлектрического зуммера, импеданса соответствия и резонансный ящик, корпус и другие компоненты. Некоторые пьезоэлектрические корпуса зуммера также оснащены светоизлучающими диодами.
Мультивибратор состоит из транзистора или интегральной схемы. Когда питание включено (1,5 в-15 В постоянного тока Рабочее напряжение), запускается мультивибратор, выводится аудиосигнал 1,5-2,5 кГц, импеданс соответствует устройству для продвижения пьезоэлектрического звукового сигнала.
Пьезоэлектрический зуммер изготовлен из Свинца Циркония титанита или свинца ниобия магния свинца пьезоэлектрический керамический материал. Серебряные электроды покрыты с обеих сторон керамического листа, полированы и состарены, а затем с латунным или нержавеющим стальным листом вместе.
2. Электромагнитный зуммер: Электромагнитный зуммер осциллятором, электромагнитной катушкой, магнитом, вибрационной диафрагмой и оболочкой и другими компонентами.
Когда питание включено, звуковой сигнал, генерируемый осциллятором, проходит через электромагнитную катушку, чтобы вызвать электромагнитную катушку для создания магнитного поля. Вибрационная диафрагма в электромагнитной катушке и взаимодействие магнита, периодическая вибрация звука.
(C) производство зуммера
(1) подготовка электромагнита M: около 6 см на железных болтах вокруг 100-lap провода, провода 5 см слева для свинца, с прозрачной лентой для приклеивания катушки, чтобы не выпустить катушку, а затем наклеить ее в коробку, электромагнит готов.
(2) приготовление шрапнели P: из железных банок на коробке Вырежьте ширину около 2 см, выгнув под прямым углом, электромагнит свинцового провода подключен к шрапнели, а затем клейкая лента на доске.
(3) с бумажной ручкой, чтобы связаться с Q, с книгой, чтобы вставить иглу, с клейкой лентой, приводит к проводу, как показано на рисунке, хорошая схема.
(4) Отрегулируйте расстояние между M и P (перемещая коробку), чтобы магнит мог притягивать шрапнель, отрегулируйте расстояние между контактом и шрапнелью, чтобы они могли просто прикоснуться, вы можете услышать звуковой сигнал после включения.
(D) Активный зуммер и пассивный зуммер
Научите вас различать активные гудки и пассивные гудки
Теперь небольшой зуммер продается на рынке из-за небольшого размера (диаметр всего llmm), легкого веса, низкой цены, твердой структуры, и широко используется во множестве необходимости звука электрического оборудования, электронного производства и SCM и других цепей

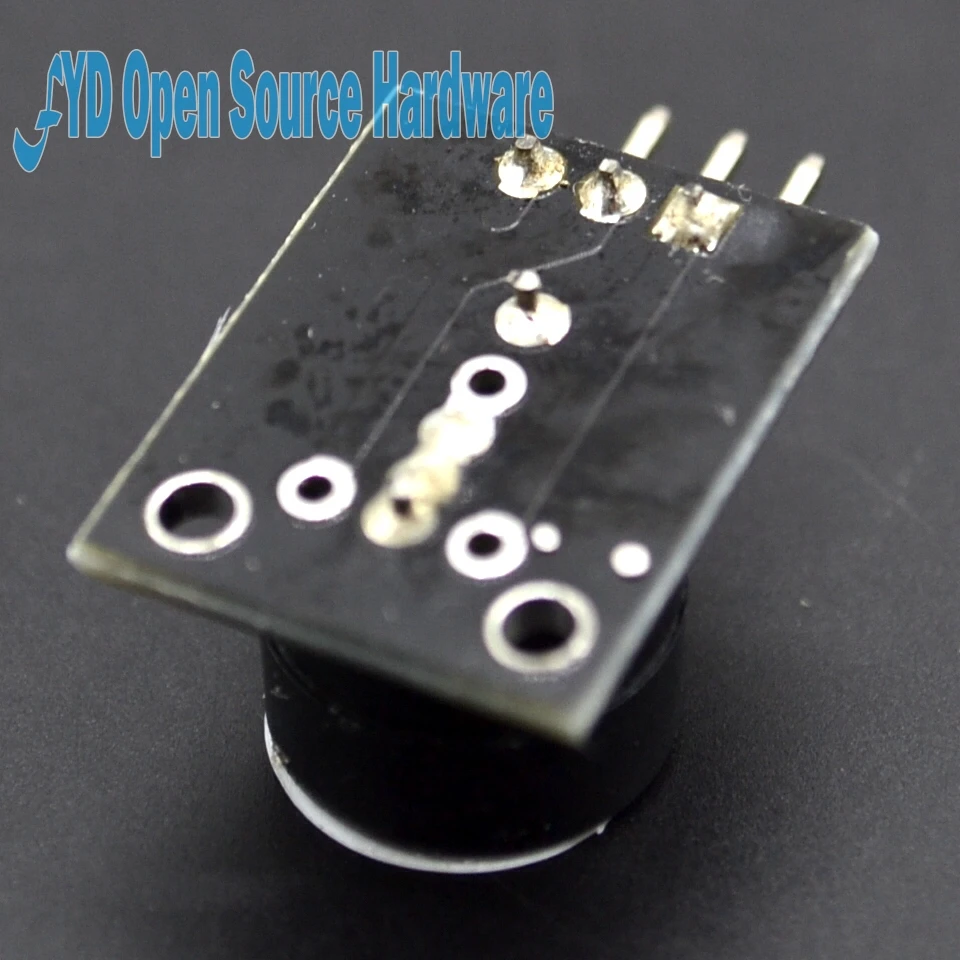

С точки зрения внешнего вида два зуммера кажутся одинаковыми, но посмотрите внимательно, высота двух немного отличается, активный зуммер a, высота 9 мм, И Пассивный зуммер b высотой 8 мм. Если два зуммера расположены вверх, вы можете увидеть, что зеленая печатная плата является пассивным зуммером, нет платы и закрыта черной резиной, Это зуммер
Для дальнейшего определения активного зуммера и пассивного зуммера вы также можете использовать файл сопротивления мультиметра Rxl тест файла: с черной ручкой для подключения зуммера "+" pin, красная ручка на другом штифте касания вперед и назад, если триггер нажат, шум только 8Ω (Или 16 Ом) является пассивным зуммером; если вы можете выдать непрерывный звук, и сопротивление в несколько сотен или более, это активный зуммер.
Активный звуковой сигнал подключается непосредственно к номинальному источнику питания (новый Звуковой сигнал отмечен на этикетке) И Пассивный зуммер такой же, как и электромагнитный динамик, и должен быть подключен к выходной аудиоцепи
