WS16 микро usb 5 В DC 30 в 2 канала регулируемый PWM генератор сигналов частота импульса

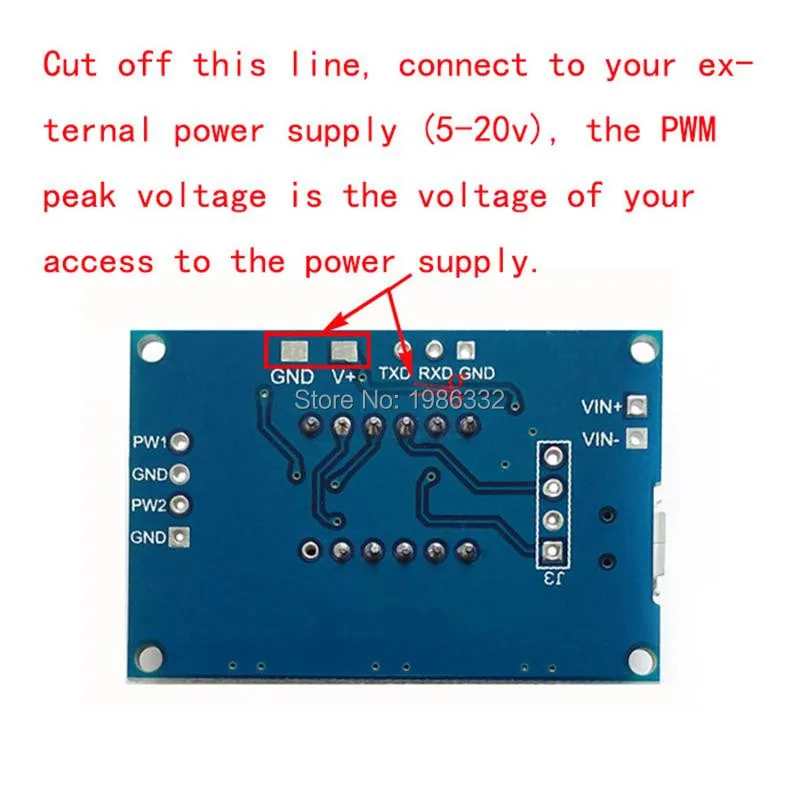

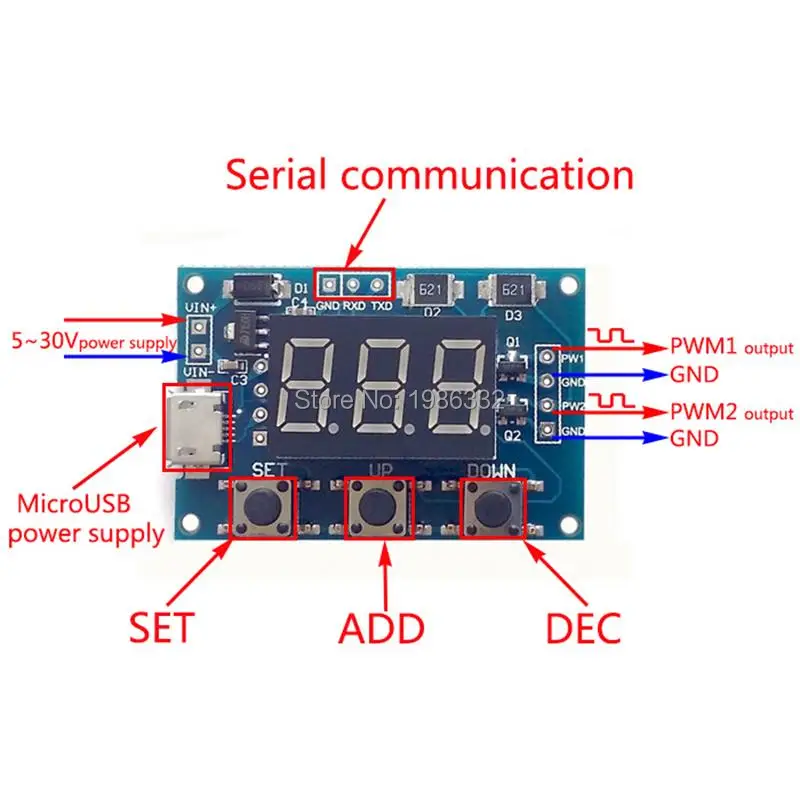

Описание продукта:     Особенности:   1. Новый товар и высокое качество.2. Подходит для последовательной связи.3. Широкий диапазон частот, высокая точность.4. Два независимых ШИМ-генератора могут задать частоту и рабочий цикл.     Основные характеристики:   1. Два независимых ШИМ-генератора могут задать частоту, рабочий цикл;2. Широкий диапазон частот, высокая точность;3. Возможность последовательной связи.     Модуль параметры:   1. Рабочее напряжение: 5-30 в, Поддержка питания micro USB 5,0 в.2. Диапазон частот: 1 Гц ~ 150 кГц.3. Точность частоты: ± 2%.4. Выходной ток: <30 мА.5. Выходная Амплитуда: по умолчанию 5Vp-p (настраиваемый).6. Диапазон рабочих температур: -30 ~ + 70 ℃.7. Размер изделия: 4,3x2,9x0,9 см-1.69x1.14x0.35in     Параметр Настройки:   1. Модуль имеет три кнопки: [набор], [вверх], [вниз].2. Нажмите [Set], чтобы переключить дисплей на четыре параметры (FR1: частота PWM1; dU1: рабочий цикл PWM1; FR2: частота PWM2; dU2: рабочий цикл PWM2), перед передачей параметров, будет мигать соответствующее имя параметр.3. Нажмите [вверх], [вниз], чтобы изменить текущее значение параметров (длинное нажатие может быстро добавить или вычесть быстро).4. Две PWM каждый имеет три заданных частоты, и в интерфейсе дисплея частоты Нажмите [SET], чтобы переключиться между тремя типами частот, три вида Цикла частотной нагрузки одинаковые. (XXX: диапазон 1 Гц ~ 999 Гц; X X.X: диапазон 0,1 кГц ~ 99,9 кГц; X.X.X .: в диапазоне 1 кГц ~ 150 кГц и т. д.).     Во-первых, описание модуля:   Частота делится на три диапазона:   1.XXX (без десятичной точки): самая маленькая единица измерения-1 Гц, диапазон 1 Гц ~ 999 Гц;2.X X.X (знака после запятой в десять): минимальная единица является 0,1 кГц; Целый ряд 0,1 кГц ~ 99,9 кГц3.X.X.X. (есть три десятичные точки): самая маленькая единица-1 кГц; Диапазон 1 кГц ~ 150 кГцОбразец отображения частоты:   «100» означает, что PWM выход импульса 100 Гц;   «54,1» означает, что ШИМ-выход импульса 54,1 кГц;   "1.2.4" Показывает, что ШИМ импульсный выход 124 кГц   Рабочий цикл в диапазоне: от 0 до 100;   Три частоты рабочий цикл-это один и тот же, все параметры энергонезависимой.     Применяемые области:   1. Генерировать сигнал прямоугольной волны для экспериментальной разработки в качестве генератора сигналов прямоугольной волны.2. Для создания прямоугольного волнового сигнала для шагового двигателя.3. Для создания регулируемого импульсного поколения для использования чипов.4. Для генерирования переменного импульсного сигнала для управления соответствующей схемой (затемнение ШИМ, скорость).     В-четвертых, область применения:   1. Как генератор сигналов прямоугольной волны, который генерирует сигнал прямоугольной волны;2. Для того чтобы обеспечить сигнал на шаговый двигатель драйвер;3. Настраиваемое импульсное поколение для использования чипов;4. Производим переменный импульсный сигнал, цепь, связанная с управлением (затемнение ШИМ, скорость).     В-пятых, последовательный контроль   Скорость передачи данных: 9600 бит/с   Бит данных: 8   Стоп-бит: 1   Бит паритета: нет   Контроль потока: нет   1, установите частоту ШИМ   "S1FXXXT": настройка частоты PWM1 ХХХ Гц (001 ~ 999)   «S1FXX.XT»: Установите частоту PWM1 X X.X KHZ (00,1 ~ 99,9)   "S1F: X.X.X.T": настройка частоты PWM1 ХХХ кГц (001 ~ 1,5.0...)   'S1': PWM1   'S2': PWM2   'F': частоты   «Д»: рабочий цикл   «Т»-это флаг конца   Установите рабочий цикл ШИМ"S1DXXXT": настройка рабочего цикла PWM1 XXX; (001 ~ 100)   "S2DXXXT": set PWM2 рабочий цикл XXX; (001 ~ 100)   Установка удачного возврата: вниз;   Установка аварийного переключения: падения.     Посылка включает в себя:1 шт. * WS16 Micro USB 5 В DC 5-30 в 2 канала, регулируемый PWM генератор сигналов, частота импульса рабочего цикла, светодиодный модуль цифровой трубки 12 В 24 В
