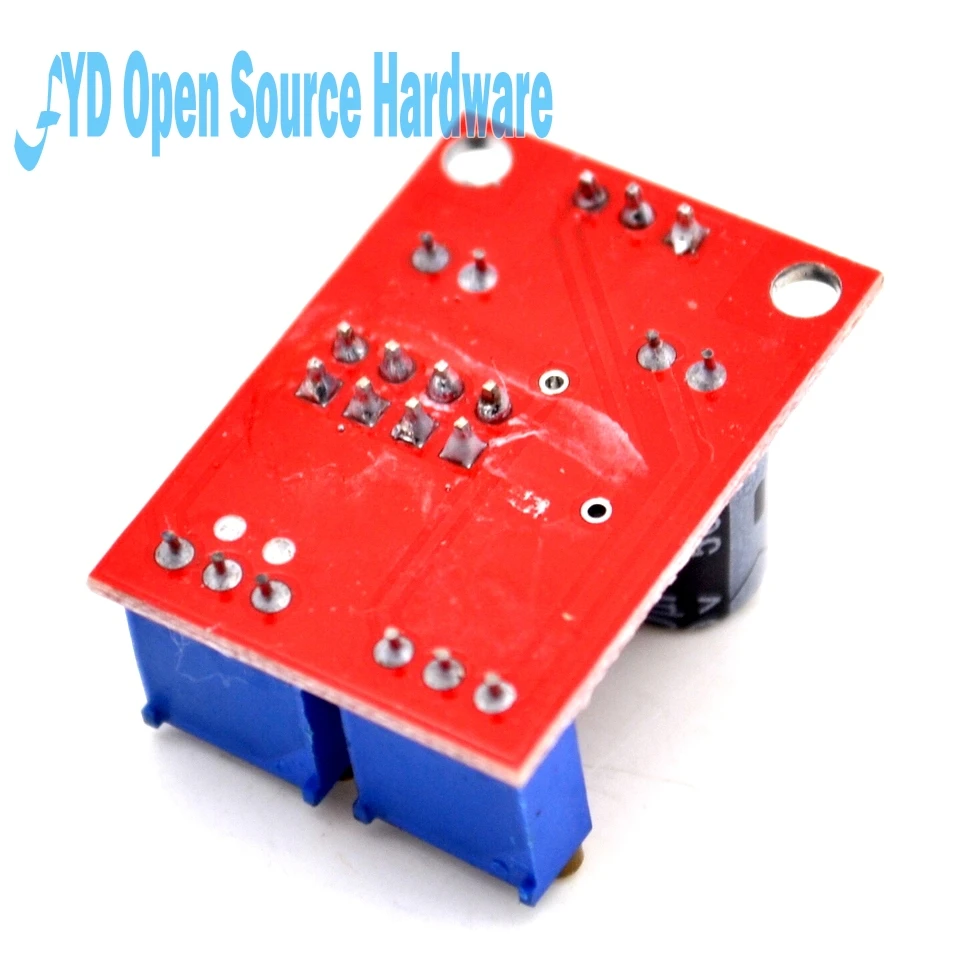

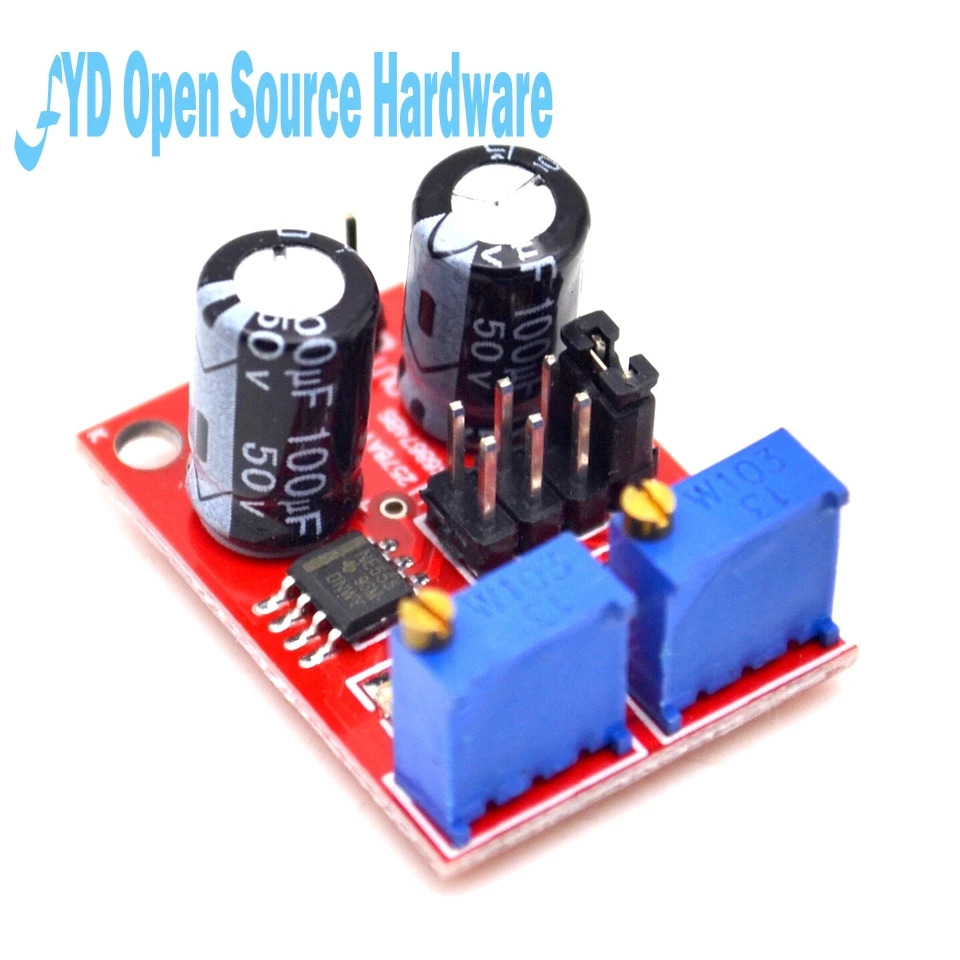

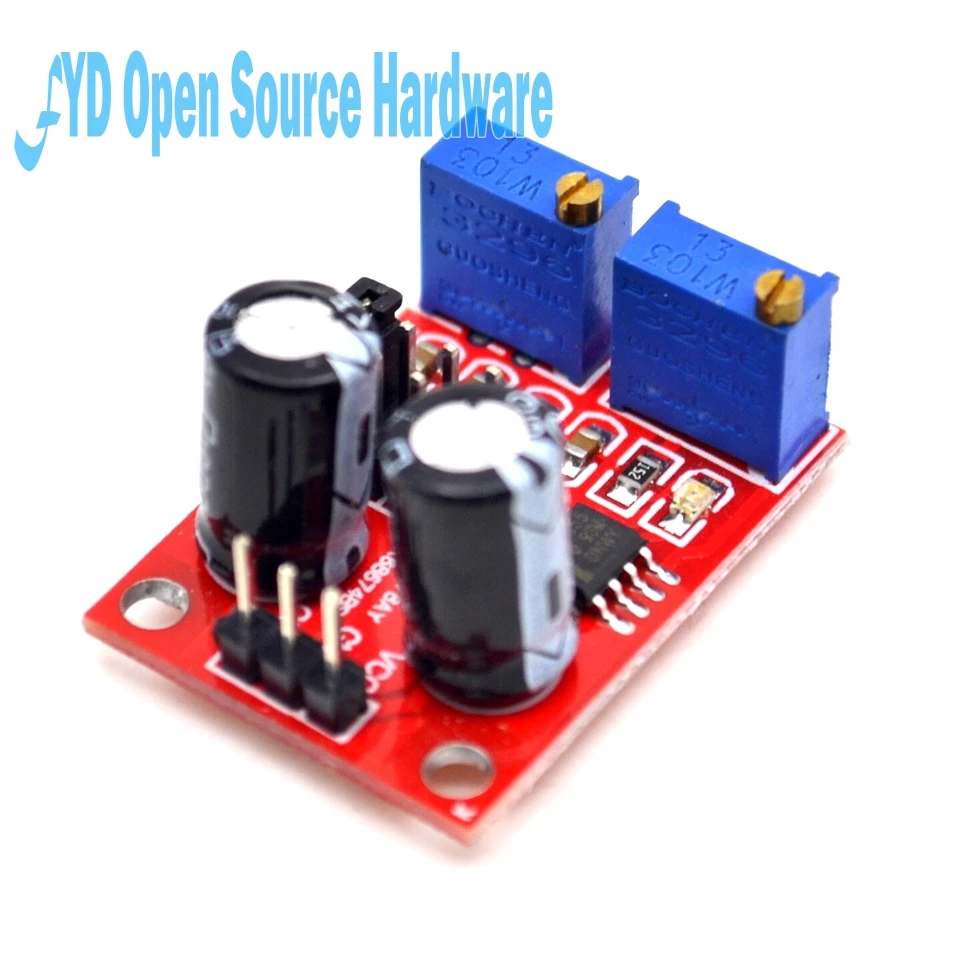

Импульсная частота NE555 Регулируемый Модуль рабочего цикла генератор сигналов

Импульсная частота NE555 Регулируемый Модуль рабочего цикла генератор сигналов

Во-первых, область применения этого модуля:
1. Используется в качестве генератора сигналов квадратной волны, производит квадратный волновой сигнал для экспериментальной разработки и использования.
2. Используется для генерации квадратного волнового сигнала, приводящего Драйвер шагового двигателя.
3. Генерирует регулируемые импульсы для MCU.
4. Производим Регулируемый пульс, контролируем соответствующую цепь.
Во-вторых, краткое описание:
1, размер: 3,1 см * 2,2 см

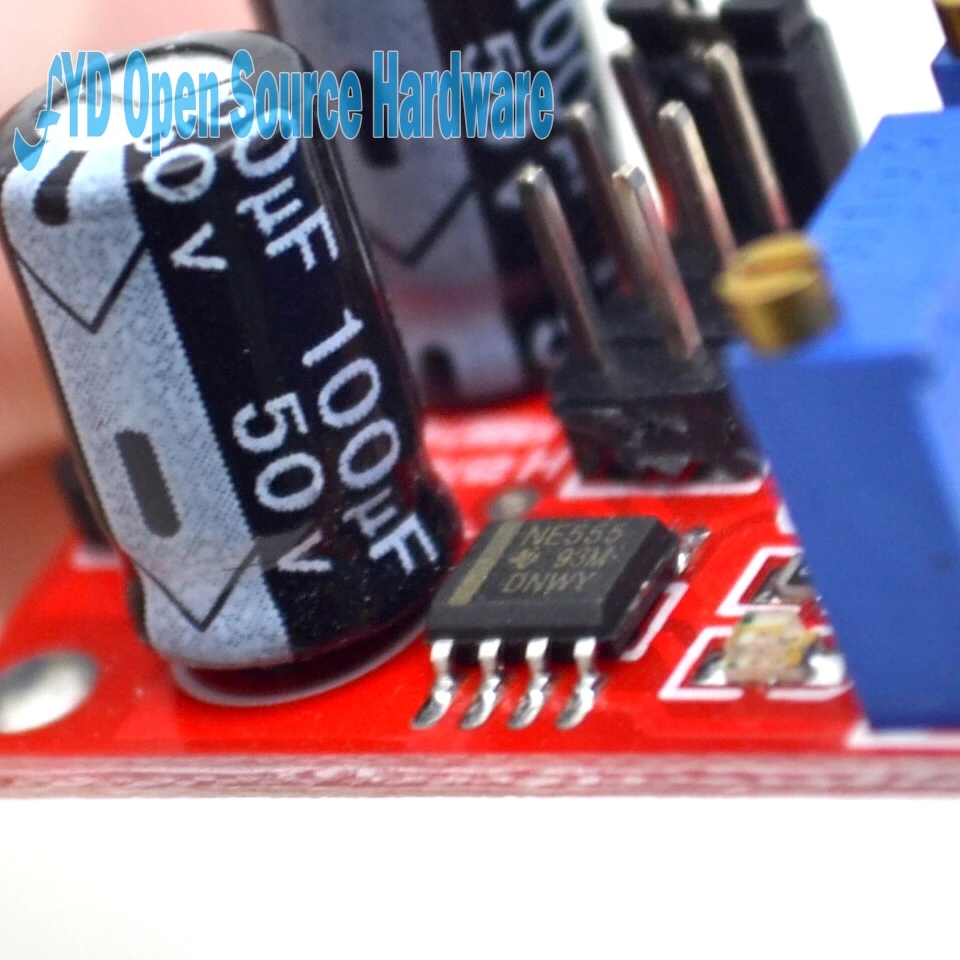

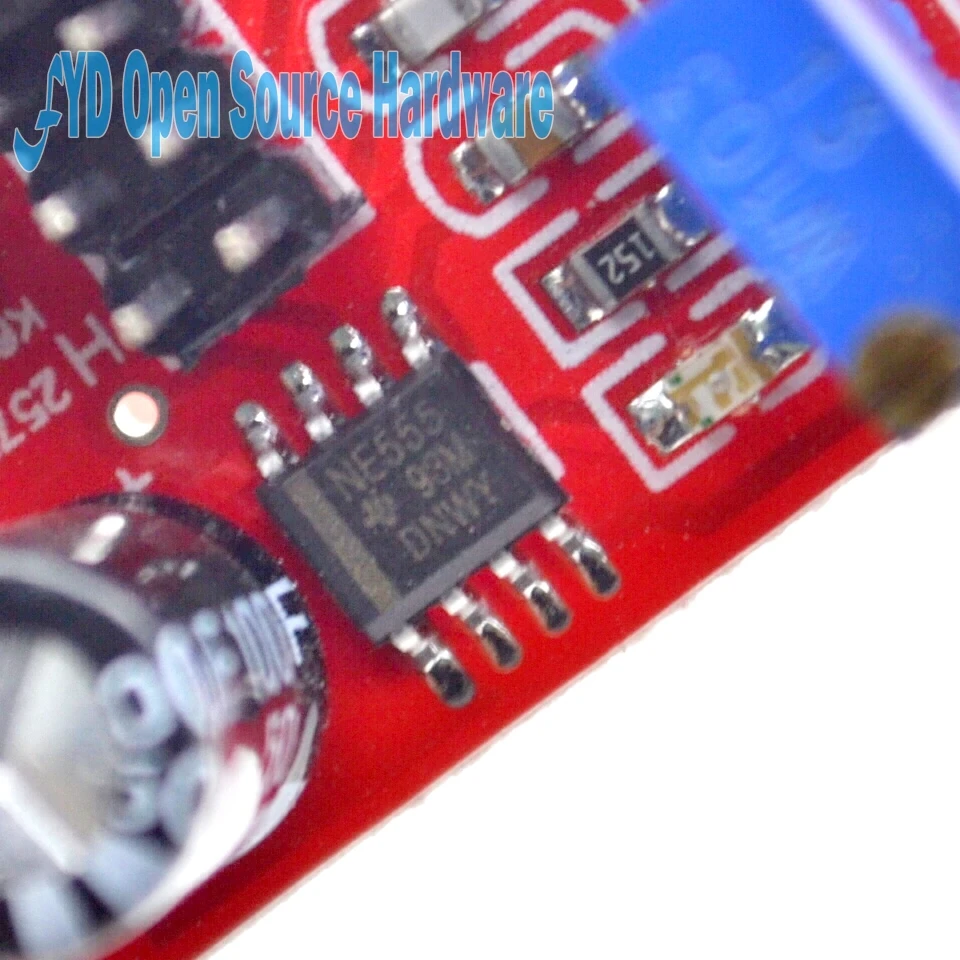

1, основной чип: NE555;
2. Входное напряжение: 5V-15VDC. 5 в источник питания, выходной ток может быть около 15 мА; 12 в источник питания, выходной ток может быть около 35 мА;

3, входной ток: ≥ 100 мА
4, амплитуда выхода: 4,2 В V-PP до 11,4 в V-PP. (В зависимости от входного напряжения, выходная амплитуда будет отличаться)
5, максимальный выходной ток: ≥ 15 мА (5 в источник питания, V-PP более 50%), ≥ 35 мА (12 в источник питания, V-PP более 50%

Три преимущества:

1, выход со светодиодной индикацией, нет прямого выхода (низкий светодиод, высокий светодиод, частота относительно низкая светодиодная вспышка);
2. Выходная частота диапазона является необязательной, так что выходная частота является более регулируемой;
Низкочастотный Файл: 1 Гц ~ 50 Гц
Средняя частота: 50 Гц ~ 1 кГц
В высокочастотном файле: 1 кГц ~ 10 кГц
Высокая частота: 10 кГц ~ 200 кГц

3, Выходной рабочий цикл может быть точно настроен, рабочий цикл и частота не регулируются, рабочий цикл передачи изменит частоту;
