WS16 DC 6 30 в Поддержка Micro USB 5 В светодиодный дисплей Автоматизация таймер задержки

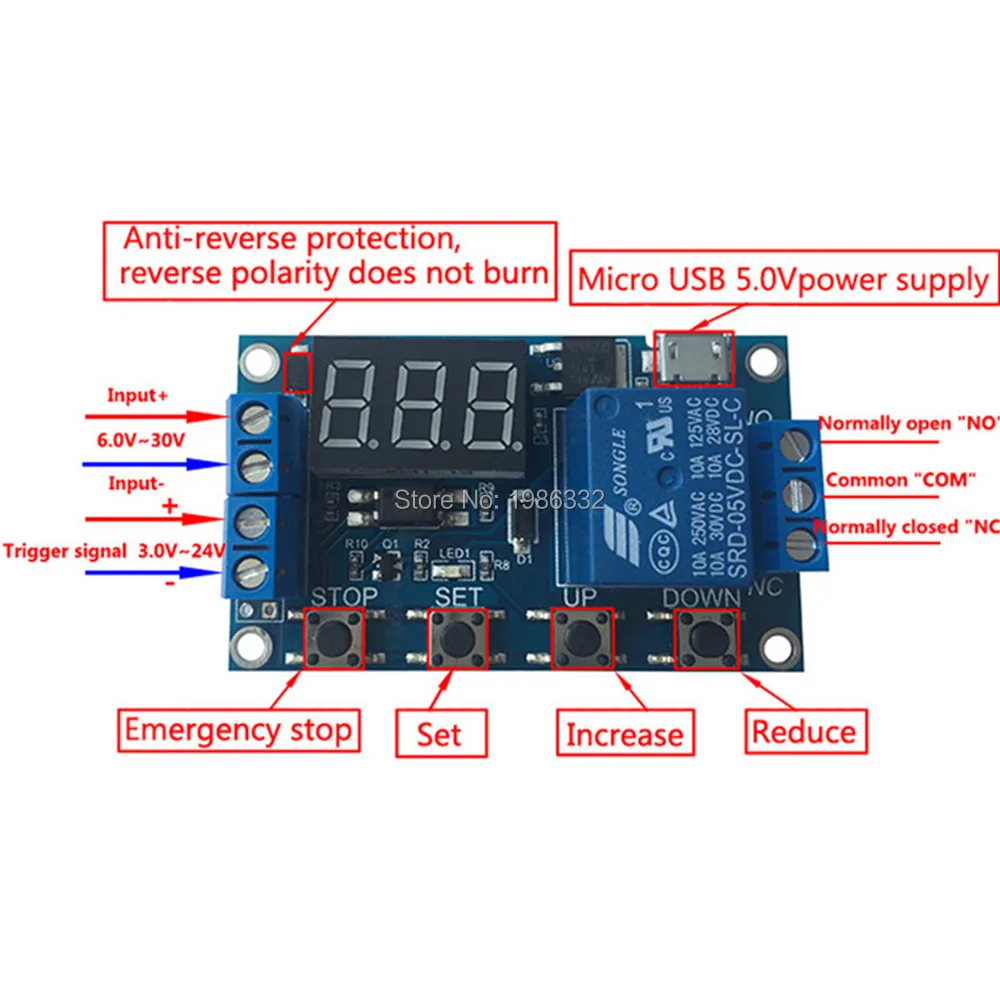

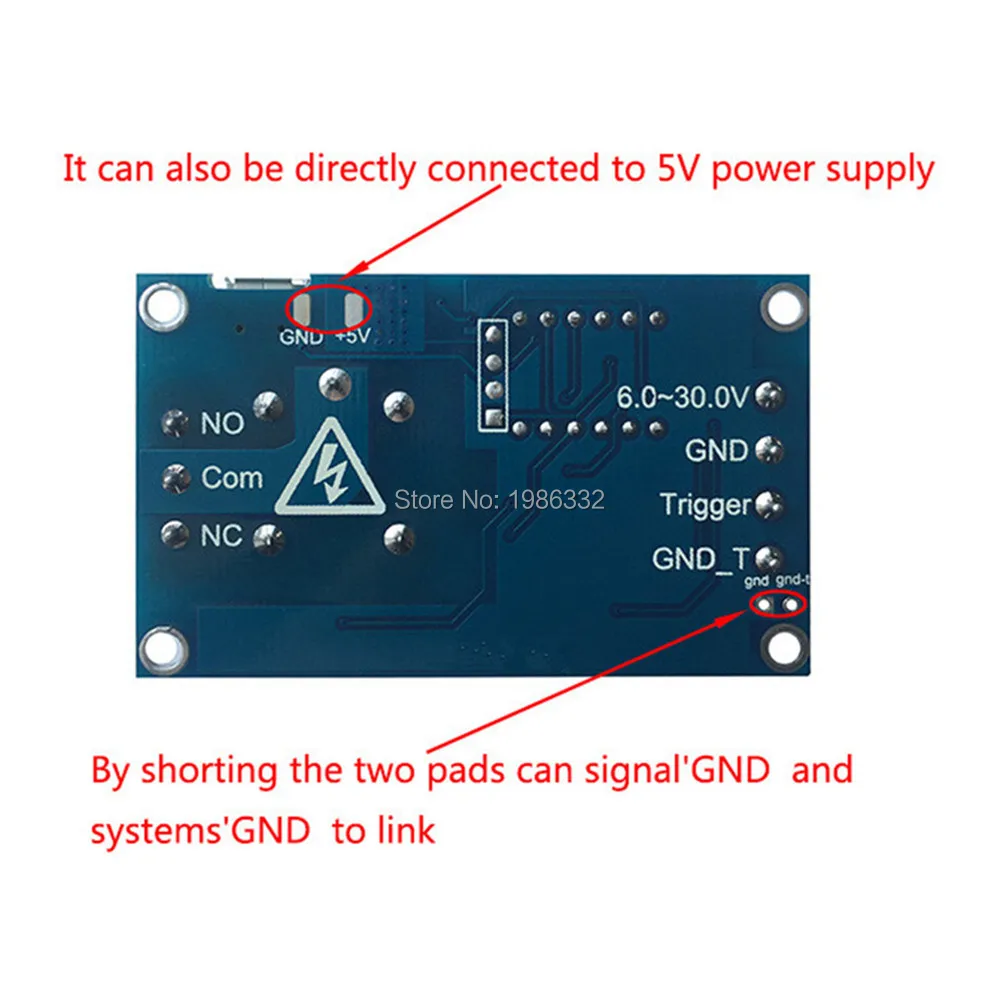

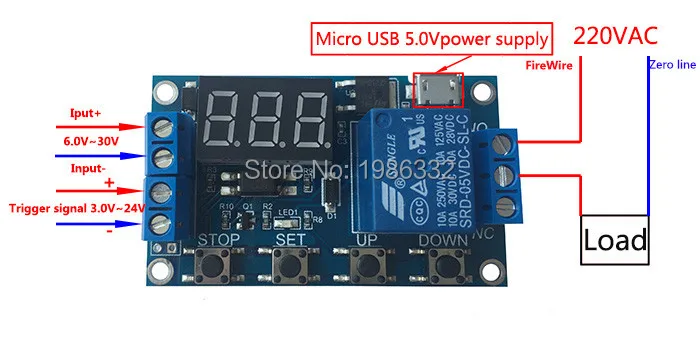

Описание   1 канал 5 В релейный модуль с задержкой времени релейный модуль, триггер с выключением/вкл циклом синхронизации 999 минут для релейной платы Arduino   Основные характеристики:   1. Широкий источник питания (6 ~ 30 в), поддерживает источник питания microUSB 5,0 В, прост в использовании;   2. Интерфейс четкий и простой, мощный, легко понять, удовлетворить почти все ваши потребности;   3. Функция аварийной остановки (кнопка «стоп»); с защитой от обратной полярности, обратная полярность не сгорит продукт.   4. Увеличить режим сна, если этот режим включен, без какой-либо операции в течение 5 минут, затем автоматически выключить монитор, любой ключ пробуждения;   5. Вы можете установить различные параметры OP, CL, LOP, которые не зависят друг от друга и автоматически сохранены;   6. После выключения модуля все параметры не теряются.     Параметры продукта:   1: Рабочее напряжение: 6-30 в, Поддержка питания microUSB 5,0 в   2: Источник запуска: Активный-высокий (3,0 в-24 в), имеет оптомуфту изоляции, может улучшить возможности системы анти-помех (клиенты также могут коротать общую землю).   3: Выходная мощность: вы можете управлять устройством постоянного тока 30VDC 5A или 220VAC 5A.   4: тихий ток: 20 мА; Рабочий ток: 50 мА   5: диапазон времени: 0,1-999 минут непрерывно регулируется;   6: Срок службы: более 10 миллионов раз; Рабочая температура:-40-85 ℃; Размер:   7: с изоляцией оптопары, улучшенной Защитой от помех, монтажными платами промышленного класса, Установите параметры после отключения питания памяти навсегда.   8: Размер: 6,2*3,8*1,7 см   Специальное примечание: Релейные выходы-пассивный контакт, незаряженный выход для управления ролью линейного отключения.   Руководство по эксплуатации:Режим работы:P1: после триггерного сигнала реле включается в режиме ожидания, а затем отключается; в режиме OP следующим образомP1.1: Недопустимый сигнал срабатывает сноваP1.2: Повторный сигнал синхронизации срабатывает сноваP1.3: сигнал сброса срабатывает снова, реле выключено, остановить часы;P-2: к триггерному сигналу, реле после отключения времени CL, время проводимости реле OP, после завершения подсчета, реле отключения;P3.1: после того, как сигнал триггера к реле включил время OP, реле выключено CL время, затем рабочий цикл, чтобы сигнал к реле выключено, остановить часы снова в цикле; могут быть установлены циклы (ЛОП);P3.2: после включения питания без запуска сигнала, реле включается в режиме ожидания, реле выключено в режиме CL, цикл работы; могут быть установлены циклы (LOP);P-4: Функция удержания сигнала, если есть время срабатывания сигнала, реле остается включенным; Когда сигнал исчезает, после синхронизации реле отключения OP; период таймера, то есть сигнал, время очищается;   Настройка времени:После установки значений параметров на экране выбора режима с помощью короткой кнопки «стоп» выберите диапазон времени;Ххх десятичные биты, диапазон времени: от 1 секунды до 999 секундX Десятичная точка в десять, диапазон времени: от 0,1 до 99,9 секундX.X.X. десятичная полная яркость, диапазон синхронизации: от 1 минуты до 999 минутНапример, вы хотите настроить OP 3,2 секунды, затем переместите десятичную точку на десять, цифровой дисплей 03,2Описание параметра: OP-time, CL off time, LOP cycles (1-999 раз, "---" представляет бесконечный цикл)Эти параметры независимы друг от друга, но каждый из этих параметров общего режима, например, P1.1 установить время работы составляет 5 секунд, пользователь хочет переключиться в режим P1.2, затем введите P1.2 Установите соответствующие параметры, OP это будет пять секунд;В главном интерфейсе (display 000) нажмите кнопку SET, чтобы отобразить OP (CL, LOP) и соответствующее время XXX;Если только режим OP (например, режим P1.1, P1.2, P1.3) время, то нажмите кнопку SET будет отображать только OP и соответствующее время;Если шаблон имеет OP, CL, LOP (например, режим P3.1, P3.2), нажмите кнопку SET OP и соответствующее время, CL и соответствующее время, ЛОП и соответствующий номер будут отображаться;В режиме set основные параметры интерфейса при коротком нажатии кнопки SET могут легко видеть текущий режим, установленный в, очень удобно!   Параметры:1. Во-первых, определите режим работы реле;Режим работы реле, в главном интерфейсе (когда модуль включен, мигает текущий рабочий режим (режим по умолчанию P1.1), затем введите основной интерфейс) нажмите кнопку «long press SET» в течение 2 секунд после выхода, чтобы перейти на экран выбора режима, Кнопки вниз, чтобы выбрать режим, который будет установлен (P1.1 ~ P-4);3. после выбора режима, который будет установлен (например, P3.2) нажмите кнопку set, чтобы установить соответствующие параметры, затем параметр, который будет установлен, мигает (OP-time, CL off time, циклы LOP ("-" представляет бесконечную петлю) вверх, вниз для регулировки значения, Поддерживает Длительное нажатие (быстрое увеличение или уменьшение) и нажмите (увеличение или уменьшение одного блока); установка значения параметра коротким нажатием кнопки стоп, чтобы выбрать положение десятичной точки, выберите диапазон времени (соответствующее время от 0,1 до 999 минут); Короткое нажатие клавиши sET, чтобы установить следующий параметр текущего режима, процесс выше;4. после настройки параметров выбранного режима, нажмите кнопку SET в течение 2 секунд после релиза, в данный момент режим set будет мигать, а затем вернуться на главный экран, установить параметры успеха очень просто!Основной интерфейс: в реле не работает отображение состояния «000» (без десятичной точки), с десятичной точкой в состоянии реле, очень ясно!Экран выбора режима: Нажмите и удерживайте нажатие, чтобы войти, после завершения настройки нажмите кнопку SET для выхода и возврата к основному интерфейсу очень просто!   Ключевые функции остановки:Режим включения реле:1. ВКЛ: внутреннее реле времени позволяет проводить;2. Выключение: реле, запрещающее проводимость, всегда закрыто;В главном интерфейсе нажмите кнопку стоп, чтобы переключиться между включением и выключением, ток, в котором будет мигать состояние, а затем вернуться на главный экран. (Эта функция является функцией аварийной остановки, реле отключения ключа закрыто)   Режим сна:1. C-P режим сна: пять минут без какой-либо операции, цифровой дисплей автоматически выключается, нормальная работа программы;2. Обычный режим O-d: цифровой дисплей всегда открыт;Нажмите кнопку стоп в течение двух секунд после выхода, чтобы переключить C-P и режим O-d, в котором текущее состояние мигает, а затем вернуться на главный экран.       В комплект входит:   1 шт. x Цифровой светодиодный дисплей триггера задержки цикла управления таймером выключения реле задержки времени PLC модуль автоматизации плата DC 6-30 V 6 V 9 V 12 V 24 V Поддержка Micro USB 5 V
