Макетная плата STM32F407 LWip может поддерживать OV2640 видеонаблюдение компьютерное

Макетная плата STM32F407 LWip может поддерживать OV2640 видеонаблюдение компьютерное

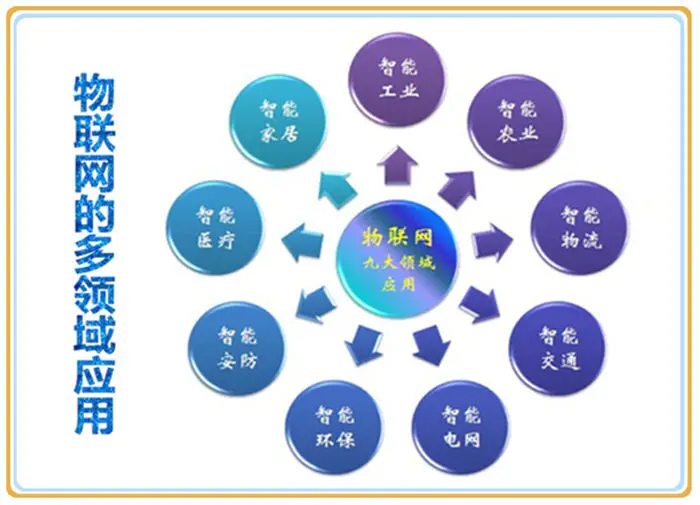

В последние годы" Интернет вещей»Эта концепция является очень пожарной, в различных традиционных областях, есть много приложений, в то время как Интернет вещей все еще находится на начальной стадии, будущее развитие большого потенциала.

Ультра Вэй электронное соединение под своей собственной линией фактического опыта проекта, независимый дизайн и разработка серии & ldquo; Сеть развития & rdquo; Чтобы помочь, как вещи, или для друзей из Интернета вещей работа, предварительная платформа начального уровня обучения.

Независимо от того, будут ли студенты или будут заниматься работой, связанной с другом, если для сетевых приложений или перспективы работы есть какие-либо вопросы, можете проконсультироваться с менеджером, менеджер будет основываться на их собственном опыте, как можно больше, чтобы помочь вам

Может быть совместим с камерой OV2640, видеонаблюдением, чтобы обеспечить полный набор ПК программного обеспечения и мобильного телефона APP программного обеспечения.

Супер weft электроника"P2P облачный сервер"В режиме онлайн технический персонал будет использоваться как можно скорее в онлайн-релизе, чтобы каждый мог проверить использование.

Коротко сказал: Интернет вещей нуждается в «трех больших»

Сервер:Обеспечивает передачу данных и хранение и т. Д.

Терминал контроля:Приложение для мобильного телефона или ПК

Контролируемый до конца:Совет по разработке оборудования как исполнительный механизм

Новичкам не нужно обращать внимание на начало времени, слишком много теоретических знаний, слишком сложные вещи, которые легко бороться с энтузиазмом обучения.

+ 5 баллов:Вернитесь к исходному коду компьютера хоста ПК

+ 5 баллов:Назад в приложение для мобильного телефона исходный код проекта

Мы использовали«STM32 платформа развития»Потому что STM32 эта серия чипов, использование очень широкого, у нас может быть больше контактов, будет легче узнать некоторые.

"LAN8720"Этот чип PHY, с автоматической функцией переключения полярности, прямой сетевой кабель, прямой или перекрестный, очень удобен.

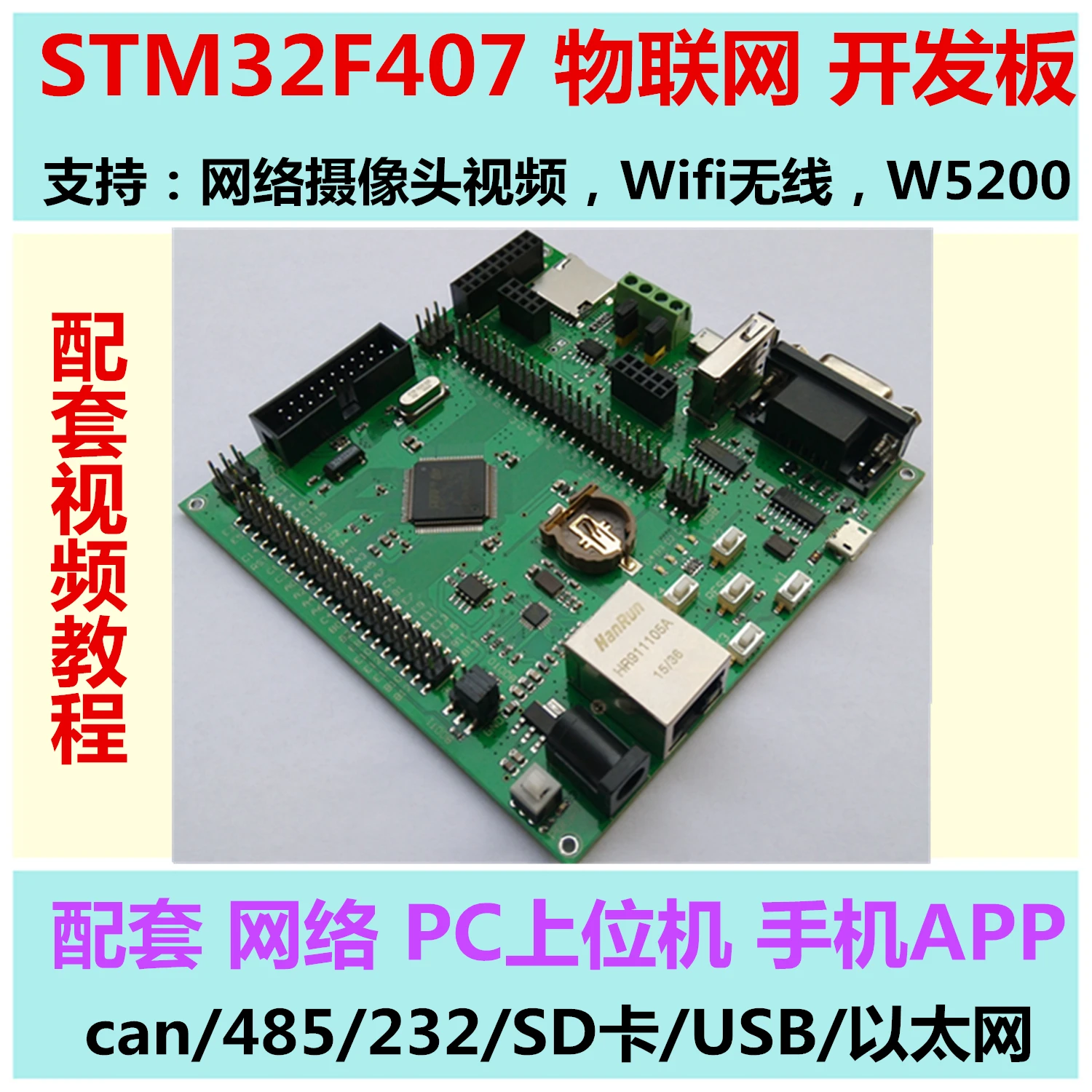

Далее мы представляем подробную информацию о дистрибуции оборудования:

(01):STM32F407VET6 мастер-чип

(02):LAN8720 сети PHY чип

(03):STM32 все GPIO все версии: 2,54 двухрядные интервал

(04):STM32 внешний 25 м мастер осциллятор

(05):STM32 внешний Высокая точность низкая температура дрейф 32,768 K RTC кристалл

(06):CR1220 резервный аккумулятор сиденье

(07):Чип AT24C02: 2K Размер EEPROM

(08):Интерфейс источника питания постоянного тока: 5 в источник питания

(09):Стандартный сетевой кабель RJ45

(10):5 клавиш: 1 сброс, 4 клавиши пользователя

(11):4 светодиодный индикатор

(12):CH340G чип USB к TTL последовательный порт

(13):SP3232 чип RS233 к TTL последовательный порт

(14):Управление питанием от USB чипа SP2526

(15):Один из способов USB_HOST хост-интерфейс

(16):Один из способов USB_SLAVER slave интерфейс

(17):TJA1050 чип может интерфейс связи

(18):SP485 чип RS485 интерфейс связи

(19):Карта Micro SD (TF карта)

(20):Интерфейс OV2640: может быть непосредственно вставлен в магазин OV2640

(21):Интерфейс эмулятора V8 J-link

(22):Набор 3,3 V-GND работающие от Сетевой Розетки

(23):Набор 5V-gnd розетки

(24 часа в сутки):Интерфейс модуля ESP8266, легко расширить модуль ESP8266-wifi

(25):Интерфейс модуля W5200,Удобный Расширенный W5200 модуль

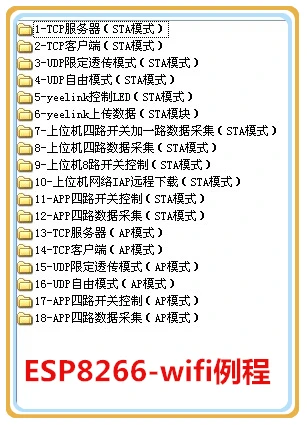

Для ESP8266 и W5200 мы предоставляем рутину, для вашей справки

Несколько важных мест для добавления:

Питание:DC2.5 разъем интерфейса 5 в источник питания, мы даем полный набор DC2.5-USB шнура питания, разработка времени может быть непосредственно подключен к порту USB компьютера, также можно подключить к зарядному устройству телефона.

Загрузка:Написание программы необходимо скачать программу, рекомендуемое использование V8 J-LINK симулятор, имеется интерфейс 2,54-20P, прямой штекер на ней может использоваться, и может быть имитация. В то же время плата содержит ключ для загрузки USB последовательной функции, через последовательный порт STM32 для загрузки программы, в то время как нет необходимости вручную устанавливать загрузочный бит, это удобно.

Программное обеспечение для программирования:Все процедуры разработаны в среде Keil4.6, и теперь выпущена версия keil5, информация предоставлена в 4 и 5 среде разработки.

«Интернет вещей»:Так как там«Чистого»Заключается в том, чтобы полагаться на Интернет на различные«Вещество»«Юнион»Вставать

Таким образом, «сетевое программирование»«Юнион»Основе, а затем"STM32"Как подключиться к интернету? Это зависит от«TCP/IP»Стека.

Совет по разработке с использованием новейшихLwIP-1.4.1Стека.

LwIP-это небольшой открытый источник, разработанный шведским научно-исследовательским институтом.TCP/IPСтек протоколов, с ним, вы можете помочь нашей STM32 гладкой сети доступа в мире.

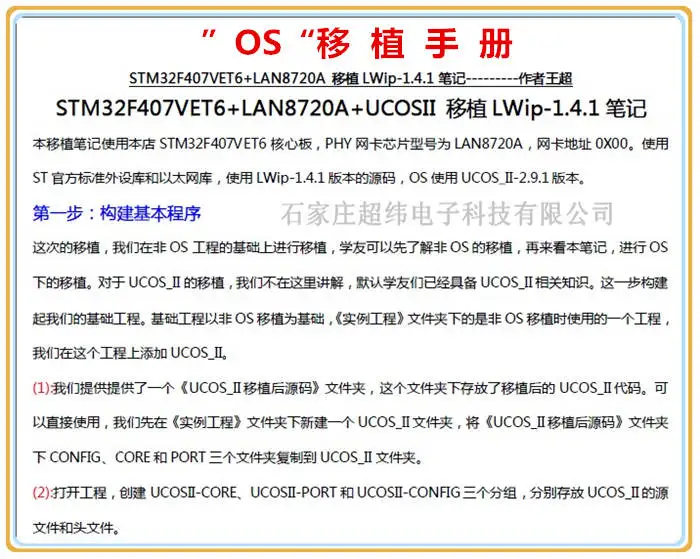

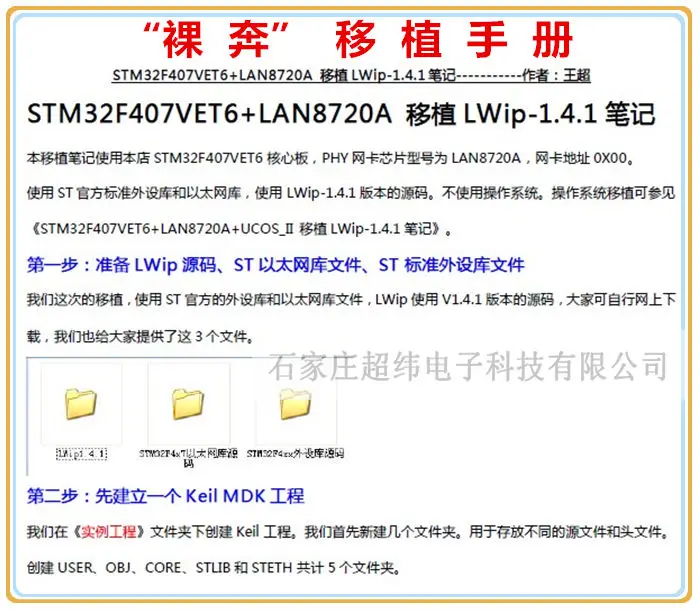

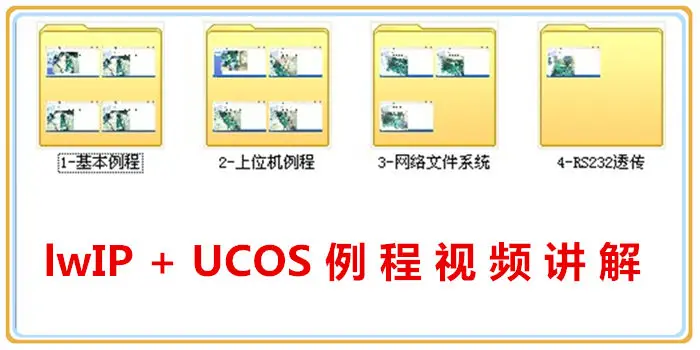

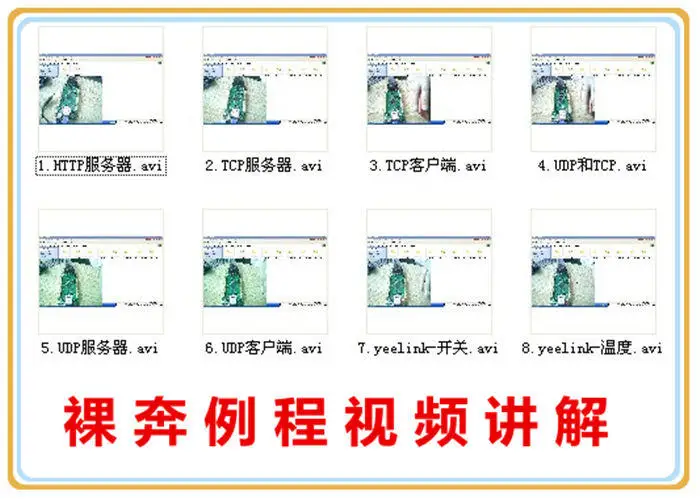

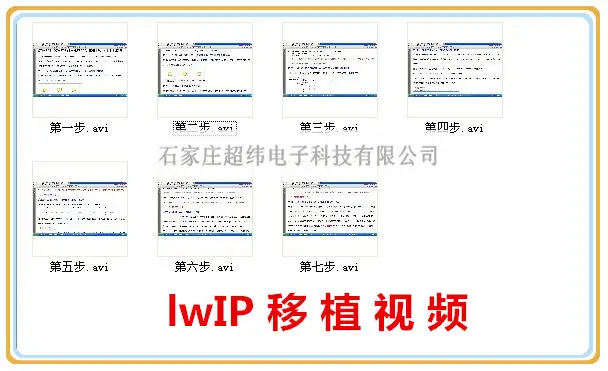

Принимая во внимание возможный Первоначальный контакт со стеком протокола lwIP, поэтому мы предоставляем полныйПосмотрите обучающее видеоИТехническую поддержкуЧтобы облегчить разработку Вашей сетевой программы быстрого запуска.

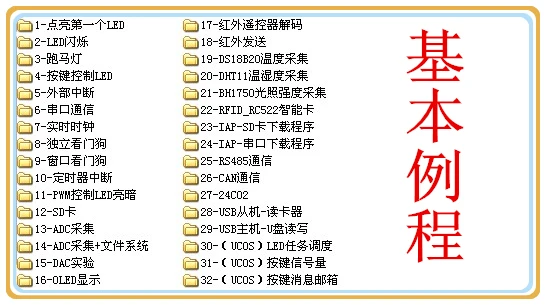

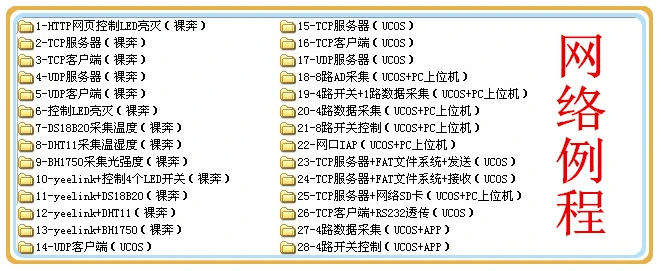

Все Сетевые процедуры STM32 предоставляются в соответствии с исходным кодом проекта Keil environment development.

Следуя инструкциям по оформлению документов и видео, чтобы овладеть базовым сетевым программированием, мы можем начать предварительное исследование Интернета вещей.

Во-первых,"3 штуки"Один: Сервер

Чтобы представить две облачные серверные платформы:

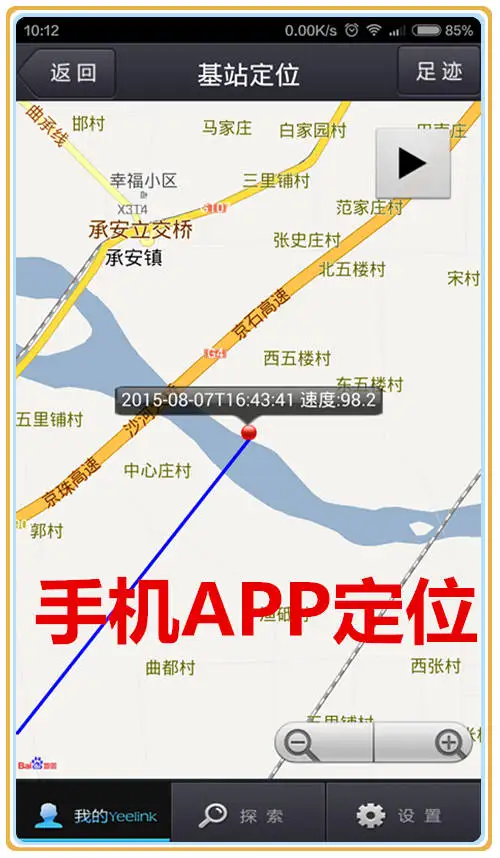

Мы можем использовать платформу, чтобы сделать некоторые простые вещи, такие как дистанционное управление переключателем. Управляйте электрическим выключателем, выключателем света, электронным переключателем блокировки, например, собирая некоторые температуры, влажности, интенсивности света и т. д., мониторинг окружающей среды в реальном времени, может загружать GPS информацию о долготе и широте, используя расположение приложения карты и так далее.

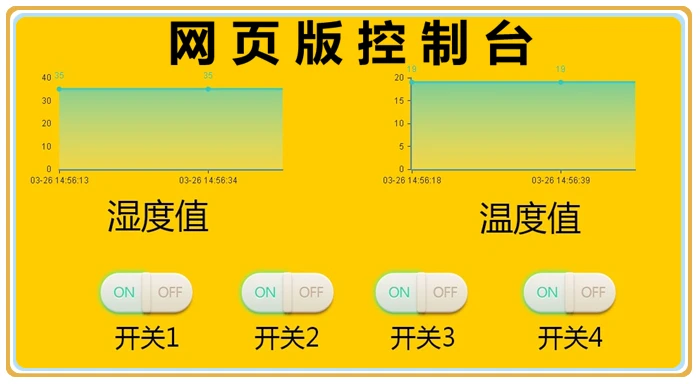

Отображение серверных процедур OneNET консоли, мониторинг температуры в помещении, влажности и управление 4 электрическими переключателями.

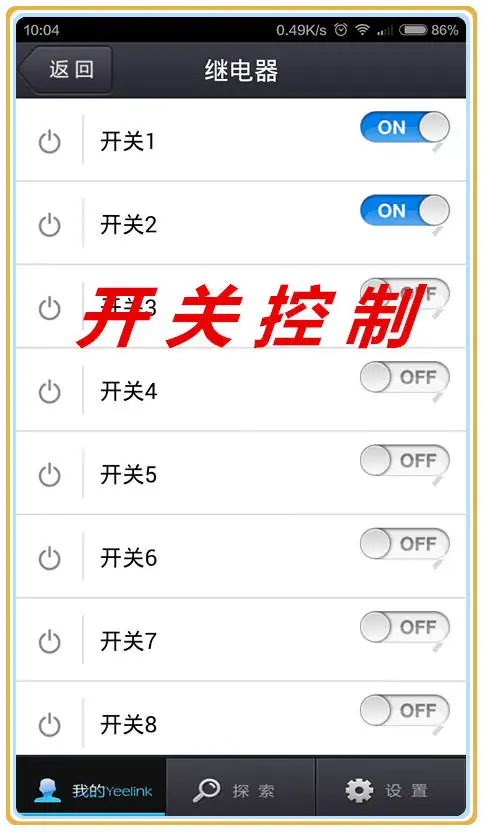

Облачный сервер Yeelink, но и для достижения аналогичной функции Интернет-сервера things cloud.

Супер уток электроники онлайн, чтобы сделать основной«Интеллигентая (ый) Лаборатория»Таможенное обслуживание, объект обслуживания главным образом в научно-исследовательском институте группы, различные технические исследовательские единицы. Естественное и в конечном итоге применение ПК и приложения.

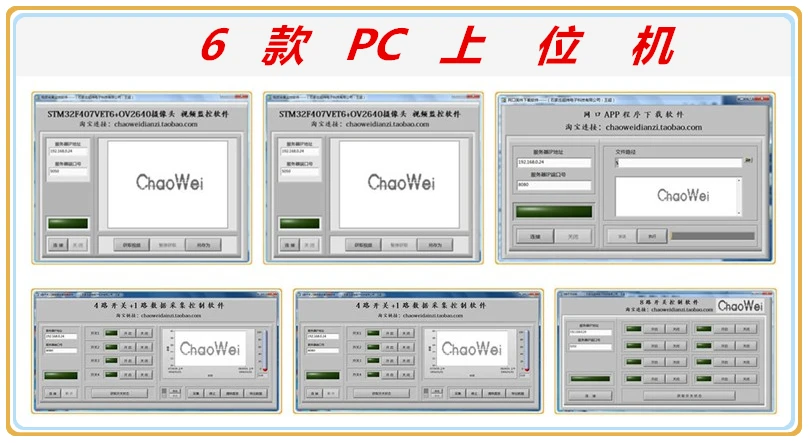

Для этой платы разработки мы сделали несколько подходящих хост-компьютеров и приложений.

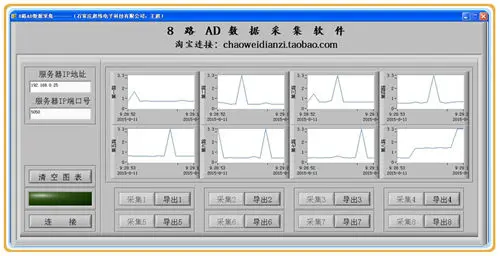

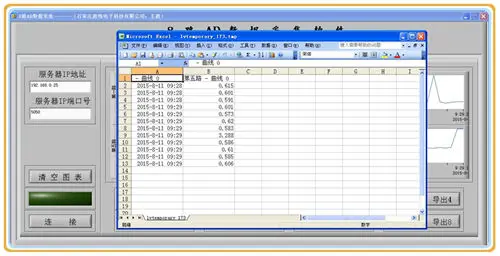

8 ad программное обеспечение для сбора данных, AD приобретение в фактическом приложении проекта, в основном может быть использовано, мы через сеть, удаленное приобретение данных целевой платы, через хост-компьютер можно сохранить как файл формата Excel, удобство нашей вторичной обработки.

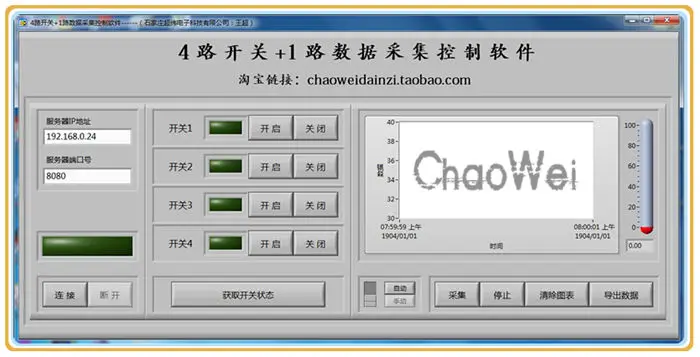

Этот раздел главного компьютера контролирует количество 4 переключателей, в то время как данные датчика могут быть собраны по пути, и могут быть сохранены как файл формата Excel.

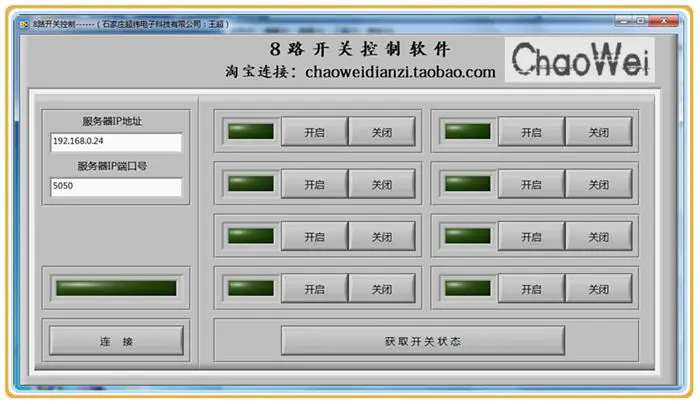

Этот раздел ПК может контролировать количество 8 переключателей

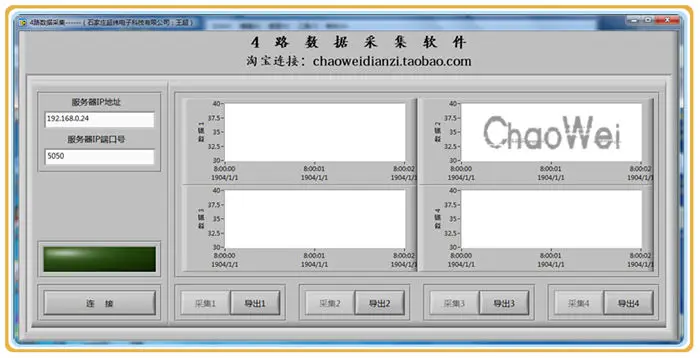

Этот раздел хост-компьютера может собрать 4 датчика данных и сохранить файл в формате Excel

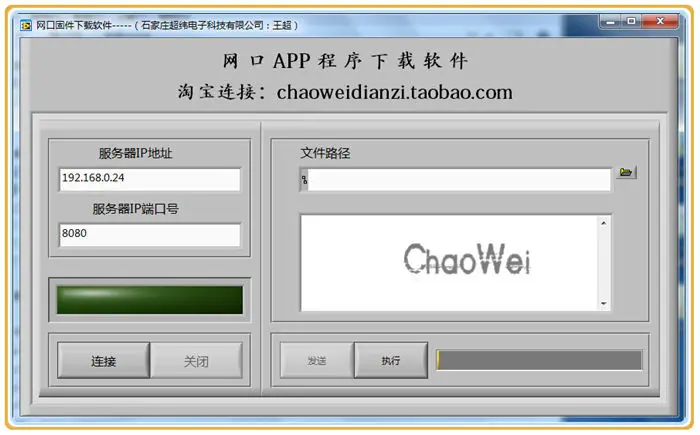

Этот раздел хост-компьютера, использование относительно большого размера,-это процедуры обновления сети, такие как время выполнения продукта, с новой функцией, клиенты могут через сеть, обновление программы, использование новых функций. Очень удобно

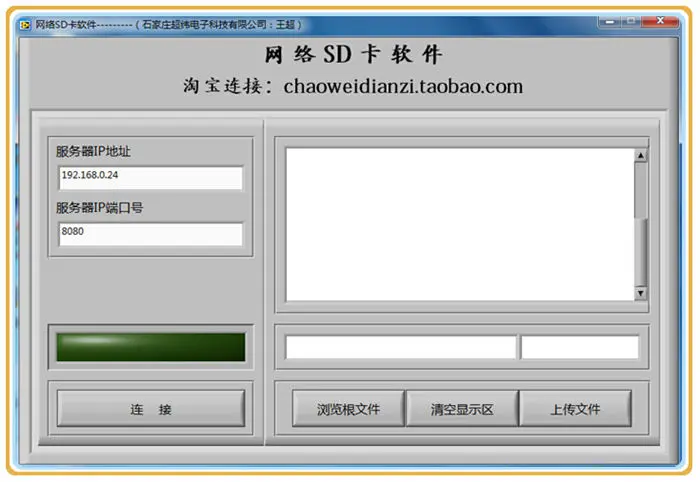

Этот раздел главного компьютера, для достижения сети функции sd-карты, через сеть для загрузки и загрузки файлов

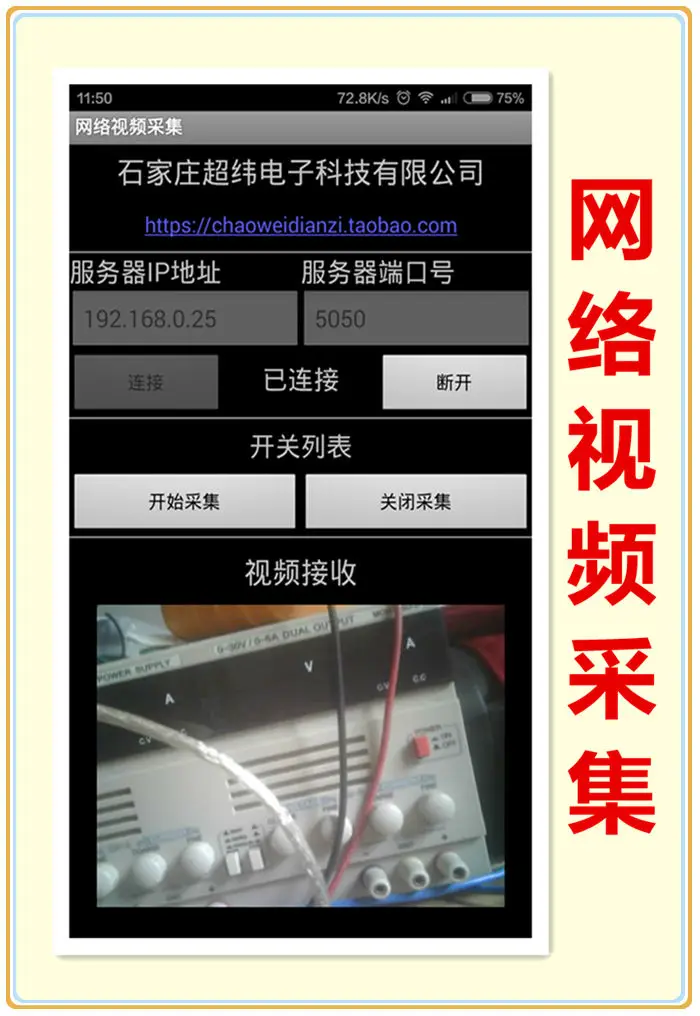

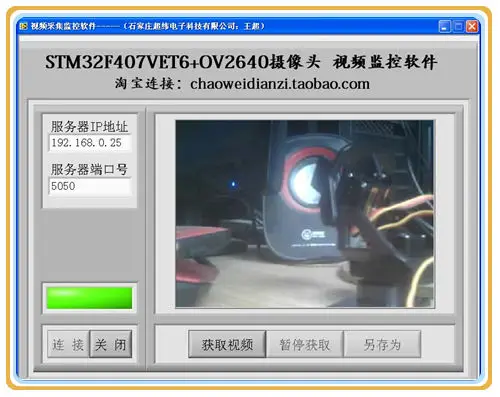

Этот раздел главного компьютера, необходимо сотрудничать с камерой OV2640, передача видео изображения через сеть.

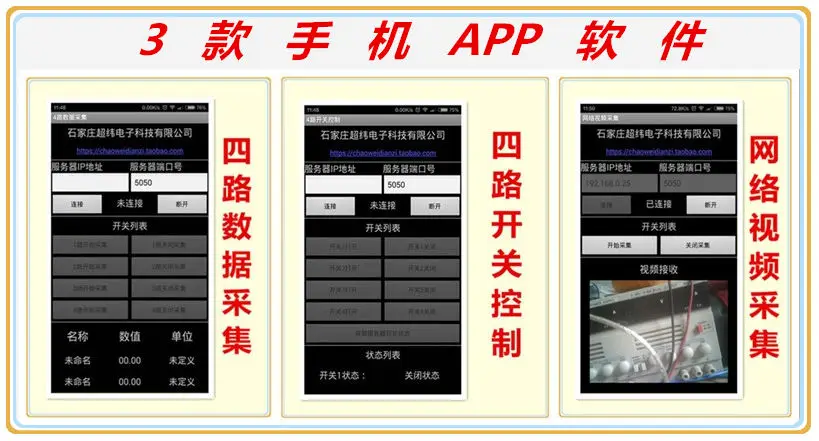

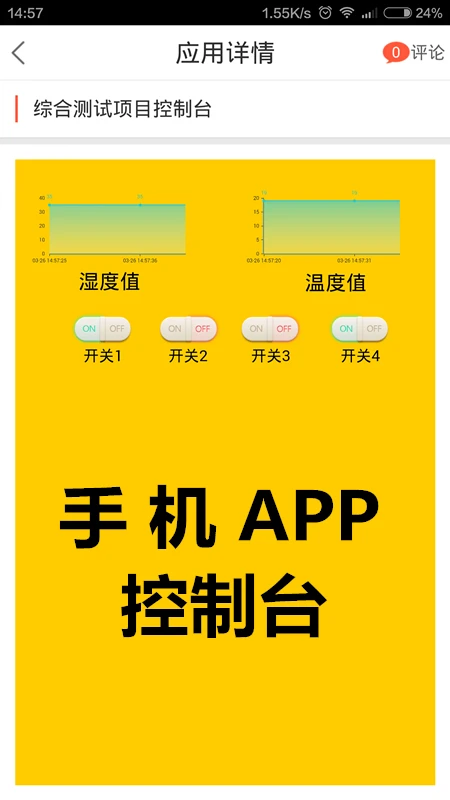

Раздел приложения мы предоставляем 3 программного обеспечения, в«Интеллигентая (ый) Лаборатория»Аспекты, приложение приложения является относительно небольшим, но если вы делаете потребительские продукты, приложение является важным.

Кроме того, мы также сделали некоторые интересные приложения, но эти приложения требуют некоторых внешних модулей или оборудования, у нас есть некоторые слова, вы можете это сделать.

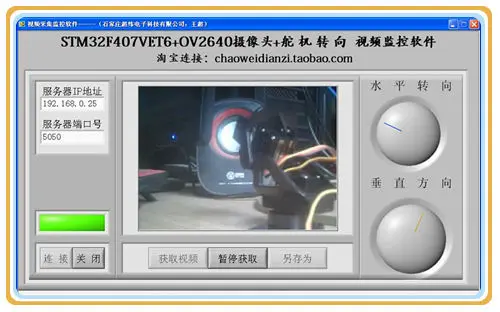

Серводвигатель, программное обеспечение управления Сервоприводом (+ 2640 камера нуждается в двухосевом поворотном руле)

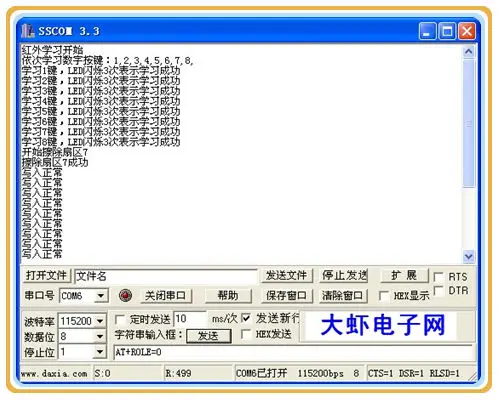

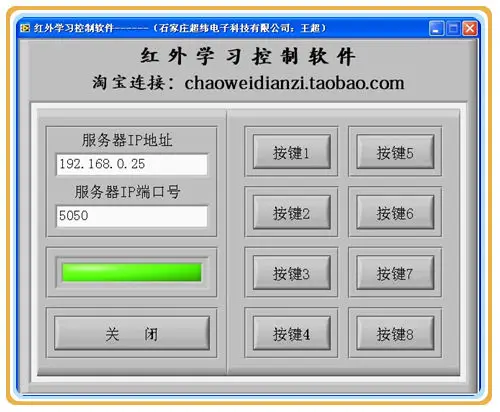

Инфракрасное исследование, Taobao на большом количестве инфракрасных коробок, управление домом инфракрасного оборудования, кондиционер, водонагреватель. Мы заинтересованы в этом, предпосылка-это потребность в инфракрасном приемнике и модулях передатчика.

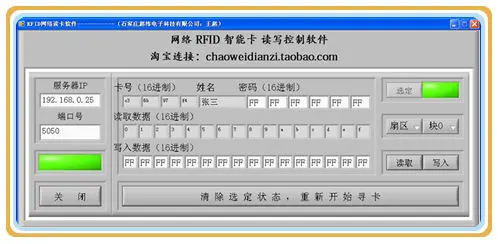

RFID смарт-карта, все более широко используемая, мы предоставляем программу чтения сетевых карт. Нам нужно принести Модуль RFID.

Наконец, мы смотрим на развитие системы в целом:

Макетная плата * 1

Испытательная Линия электропередачи * 1

Тестовая линия данных * 1

Тесты кабель * 1

Данных CD * 1

Закажите за день до 4,30 вечера, в тот же день. Пожалуйста, Организуйте время покупки, сотрудничество express «rhyme up to express».
