DIY 5V 2A 2.1A мобильный Банк питания зарядное устройство плата Настройка Boost модуль

DIY 5V 2A 2.1A мобильный Банк питания зарядное устройство плата Настройка Boost модуль

Технические данные:

Размер: 66*30*9 мм
1. Диапазон применимых батарей: 3,7 в литиевая батарея (включая 18650 литиевая батарея или полимерный литиевый аккумулятор) емкость 1000-20000 мАч (выходной ток лучше всего, когда большая емкость аккумулятора, сопротивление батареи может быть использовано немного больше батареи параллельно, чтобы уменьшить воздействие большого сопротивления не следует использовать).

2. Входное напряжение:5V / 2A

3. Мощность на выходе:Двойной 5 В/2,1 А (макс.).

4.Предельная защита на выходе: 3 регулируемых файла, 1A, 1.5A, 2.1A (защита от запуска остановит выход).

5. Ультра-низкий ток: 0.3ма или около того, почти незначительно.

6. Отключение напряжения зарядки аккумулятора: 4,2-4,3 в (эксперимент доказал, что зарядка аккумулятора до 4,2 в сразу же после остановки зарядки, таким образом, батарея будет естественным образом падать после падения около 0,1 в, что означает, что батарея не полностью заряжена, особенно производительность отличная импортная батарея это так, Таким образом, модуль установлен в 4,2-4,3 в между, вы можете убедиться, что батарея полностью заряжена.

7. Напряжение отсечения разряда: 3,1-3,3 В

8. Для того, чтобы сделать светодиодные фонари более аварийным эффектом использования, после начала защиты от пониженного напряжения, светодиод также может использоваться нормально, потому что энергопотребление светодиодов очень маленькое около 10 мА, батарея не повредила, но экстренная ситуация может решить срочные потребности!

9, зарядное напряжение и ток: 5 В/2 А, зарядка быстрая! Чем в среднем 5 В/1 а заряжается Мобильная мощность в два раза быстрее

Инструкции по уходу за изделием

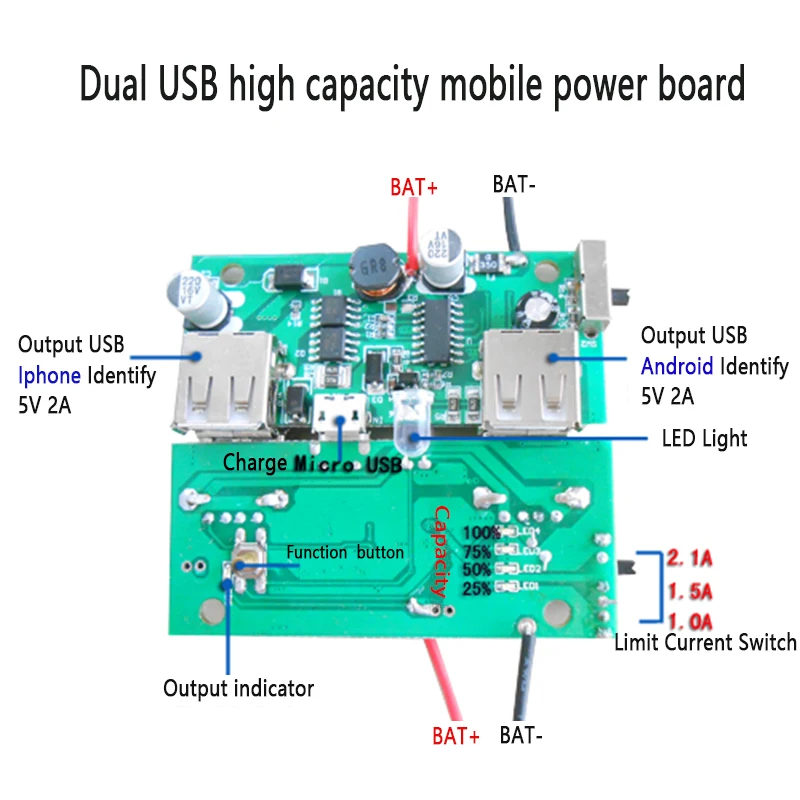

1, соответствует вышеуказанным требованиям параллельного литиевого аккумулятора, затем красный положительный, черный отрицательный!

2, в MICRO USB порт в 5 в зарядное устройство (номинальный ток менее 2 а зарядное устройство должно иметь защиту от тока); Мощность света будет мигать миганием, полный четырех огней всех огней, и автоматически останавливает зарядку.

3, выходной порт, подключенный к телефону, нажмите функциональную кнопку один раз, начала заряжать телефон, (Apple phone подключил USB1, Android phone USB2).

4, проверьте питание батареи, нажмите функциональную кнопку один раз, индикатор питания показывает заряд батареи в режиме реального времени, 2 секунды выключается.

5, откройте аварийное освещение: дважды нажмите функциональную кнопку, вы можете включить или выключить аварийные огни.

Примечание:
1. Полярность батареи не может быть изменена, если не случайно повернута, то будет больший ток, монтажная плата Горячая, поэтому попробуйте коснитесь следующей линии, обнаружено ненормальное, чтобы исправить полярность, хороший аккумулятор.

2. Провода батареи должны быть как можно более короткими, потому что полная нагрузка более 10 Вт на выходе, батарея должна обеспечить 3-4А ток, сопротивление свинца на разрядке батареи является очень тяжелым.

3, потому что выходная мощность большая, поэтому требования к батарее также выше, попробуйте выбрать сопротивление в пределах 100 миллиом батареи, если сопротивление большое, пожалуйста, попробуйте и сколько батарей. Для уменьшения внутреннего сопротивления.

4, модуль 2 usb-порта настроен на два вида режима распознавания мобильного телефона, если обнаружится, что не может определить ситуацию, пожалуйста, замените тест usb-порта, пока нет, вы можете использовать только ваш телефон выделенной идентификационной цепи адаптера, поверните взять его снова.
