Teensy 4,0 является последним Teensy, предлагает самую быструю микроконтроллер и мощный периферийные устройства в Teensy 1,4 по 0,7 дюймов форм-фактор. Он оснащен процессором ARM Cortex-M7 на частоте 600 МГц, с чипом iMXRT1062, самым быстрым микроконтроллером, доступным сегодня. Teensy 4,0 имеет тот же размер и форму, что и Teensy 3,2, и сохраняет Совместимость с большинством функций pin На Teensy 3,2.

При работе на частоте 600 МГц Teensy 4,0 потребляет около 100 мА тока. Teensy 4,0 поддерживает динамическое Масштабирование часов. В отличие от традиционных микроконтроллеров, где изменение скорости часов вызывает неправильные скорости передачи данных и другие проблемы, оборудование Teensy 4,0 и программная поддержка Teensyduino для функций синхронизации разработаны, чтобы обеспечить динамические изменения скорости. Скорость передачи данных, частота передачи аудио и функции, такие как задержка () и millis(), а также расширения Teensyduino, такие как IntervalTimer и elapsedMillis, продолжают работать должным образом, пока ЦП изменяет скорость. Teensy 4,0 также обеспечивает функцию отключения питания. Подключив кнопочные к ВКЛ/Off ПИН-кода, 3,3 V источника питания может быть полностью отключить Удерживая кнопку в течение 5 секунд, и снова включены краткий нажатием кнопки. Если монетная ячейка подключена к VBAT, RTC Teensy 4,0 также продолжает отслеживать дату и время во время выключения питания. Teensy 4,0 также может быть разгон, что значительно превышает 600 МГц!

ARM Cortex-M7 привносит много мощных функций процессора в настоящую платформу микроконтроллера в реальном времени. Cortex-M7-это двухъядерный процессор superscaler, что означает, что M7 может выполнять две инструкции в цикле часов при частоте 600 МГц! Конечно, выполнение двух одновременно зависит от инструкций по оформлению заказа и регистрации. Начальные показатели показали код C + +, скомпилированный, как правило, достигает двух инструкций от 40% до 50% времени при выполнении числовой интенсивной работы с использованием целых чисел и указателей. Cortex-M7-это первый микроконтроллер ARM для использования прогноза филиала. На M4, петлях и других кодах, которые занимают три тактовых цикла. С M7, после того как цикл выполнен несколько раз, предсказание ветки удаляет эти накладные расходы, позволяя инструкции ветви работать только в одном цикле часов.

Плотно в сочетании памяти-это специальная функция, которая позволяет Cortex-M7 быстро с одноконтурным доступ к памяти при помощи пары 64 бит широкий автобусы. ITCM шина обеспечивает 64 бит путь для получения инструкций. DTCM автобус на самом деле представляет собой пару 32 бит дорожки, позволяя M7 для того чтобы выполнить до двух отдельных доступ к памяти в одном и том же цикла. Эти чрезвычайно высокоскоростные автобусы отделены от главного автобуса AXI M7, который подключается к другой памяти и периферийным устройствам. 512K памяти могут быть доступны как плотно соединенная память. Teensyduino автоматически выделяет ваш код эскиза в ITCM, а вся память без malloc используется для быстрого DTCM, если вы не добавите дополнительные ключевые слова для переопределения оптимизированного по умолчанию. Память не доступна на плотно соединенных автобусах оптимизирована для DMA доступа периферийных устройств. Потому что основная часть доступа M7 памяти сделана на двух плотно соединенных автобусах, мощные периферийные устройства на базе DMA имеют отличный доступ к памяти без TCM для высокоэффективного ввода/вывода.

Teensy 4,0 для Cortex-M7 процессор включает в себя с плавающей точкой блок (СПП), который поддерживает 64 бит "двойной" и 32 бит «поплавок». С M4's FPU на Teensy 3,5 и 3,6, а также Wi-Fi Atmel SAMD51 чипы, только в том случае, 32 bit поплавок аппаратного ускорения. Любое использование двойных, двойных функций, таких как log(), sin(), cos() означает медленное программное обеспечение, реализованное математикой. Teensy 4,0 выполняет все эти функции с помощью FPU оборудования.

Cortex-M7 ARM на частоте 600 МГц
1024K RAM (512K плотно соединен)
Вспышка 2048K (64K предназначена для восстановления и эмуляции EEPROM)
2 порта USB, 480 Мбит/сек
Автобус 3 CAN (1 с CAN FD)
2 I2S цифровое аудио
1 S/PDIF цифровой аудио
1 SDIO (4 бит) native
3 SPI, все с 16 словом FIFO
3 I2C, все с 4 байтами FIFO
7 последовательных, все с 4 байтами FIFO
32 канала общего назначения DMA
31 штифты ШИМ
40 цифровых контактов, все совместимы
14 аналоговых контактов, 2 ADCs на чипе
Криптографическое ускорение
Генератор случайных чисел
RTC для даты/времени
Программируемый FlexIO
Трубопровод обработки пикселей
Запуск периферийного Креста
Управление включением/выключением питания

Описание: Teensy-это макетная плата с множеством функций, включая одну и десятку упаковок. Каждая Предварительная вспышка Teensy 3,5 имеет загрузчик, поэтому вы можете программировать его с помощью встроенного usb-соединения: нет внешних программистов! Вы можете использовать C programming Teensy в своем любимом редакторе программ, или вы можете установить плагин Teensyduino для IDE и написать эскизы для него!

Процессор Teensy также имеет доступ к USB и может эмулировать любое устройство USB, которое вам нужно, что делает его идеальным для USB-MIDI и других проектов HID. 32 бит, 120MHz процессор также обеспечивает некоторые дополнительные возможности для стола, как, например, многоканальная система прямого доступа к памяти, несколько высокого разрешения АЦП и даже I2S цифровой аудио интерфейса! Есть также четыре отдельных таймера интервала плюс таймер задержки! О, да, все цифровые контакты имеют возможность прерывания и имеют допуск 5 В.

Все эти функции застревают на плате 62,3 мм x 18,0 мм, все головки находятся в 0,1 "сетке, так что вы можете положить его на макет! Teensy 3,5 (и его, Teensy 3,6) является модернизированным ARM Cortex MCU (120 МГц от 72 МГц), больше памяти (512K от 256K) и больше оперативной памяти, EEPROM и доступные булавки составляют больше, быстрее, больше проекта, Главная новая особенность этой доски «youth». Teensy 3,5 немного меньше, чем Teensy 3,6, но относительно дешевле.

Примечание: в комплект не входит usb-кабель; Проверьте ниже подходящий.
Размеры: 62,3 мм x 18,0 мм x 4,2 мм (2,5 "x 0,7" x 0,2"

Характеристика:

120 МГц ARM Cortex-M4 с плавающей точкой блок
512K flash, 192K RAM, 4K EEPROM
Микроконтроллер чип MK64FX512VMD12
1 CAN автобусный порт
16 каналов общего назначения DMA
Допуск 5 В для всех цифровых контактов ввода/вывода
62 I / O штифты (42 макета дружественных)
25 аналоговые входные сигналы до 2 АЦП с разрешением 13 битов
2 аналоговым выходом (DAC), украшенное мозаикой из драгоценных камней, 12-бит
20 PWM выходов (Teesy 3,6 имеет 22 PWMs)
Usb-порт с полной скоростью (12 Мбит/сек)
Ethernet, способен полностью 100 Мбит/сек
Родной (4-бит SDIO) micro SD карты порт
I2S аудио порт, 4-канальный цифровой аудио вход и выход
14 аппаратный таймер
Блок ускорения Cryptographic
Генератор случайных чисел
Расчетная единица CRC
6 последовательных портов (2 FIFOs и быстрая скорость передачи данных)
3 порта SPI (1 FIFO)
3 порта I2C
Часы в реальном времени

Фактический размер 1,4 на 0,7 дюймов

ВTeensy USB плата разработкиЭто полная микроконтакторная система разработки на основе USB.

32-bit teensy USB плата разработки, встроенный USB совместимый протокол, может быть ключом для записи

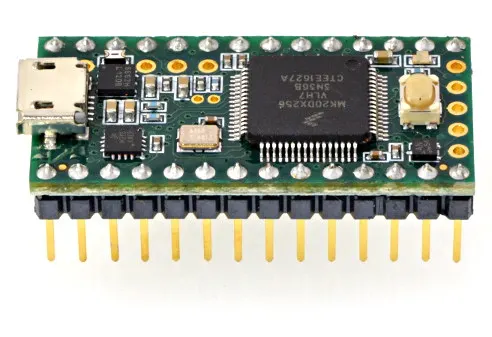

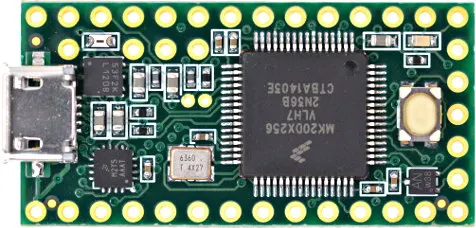

Версия 3,2 имеет 32-битный процессор ARM.

3,2 версия 32-бит ARM основной плате высокоскоростной чип

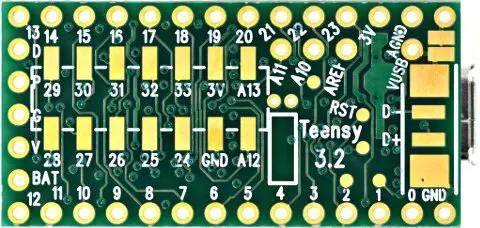

Teensy 3,2-это прямая, 100% совместимая копия для Teensy 3,1. Он полностью совместим со всеми щитами и досками, изготовленными для Teensy 3,1, включая аудиоплату и адаптер OctoWS2811.

Полностью совместим со всеми функциями 3,1, включая аудио платы иOctoWS2811Адаптер;

Все Teensy платы установлены в сборе и полностью протестированы.

100% тщательное тестирование для обеспечения доставки!

Личное сообщение:

Хотите узнать друзей ARDUNIO, этот TEENSY-это Красивая маленькая и мощная плата для развития, он добился отдельного usb-ключа a, процедуры имеют свою собственную, IDE разработку с официальной расширительной библиотекой TEENSY, удобнее, инженерно-экспериментируйте и развивайте друзей, Но также очень подходит для покупки! В конце концов, частоты выполняется быстрее, чип наследуется 3,1 с использованием 32-бит arm основной чип, функция очень мощный!

Официальный адрес:Https:/www.pjrc.com/store/teensy32_pins.html

Детали могут запросить, при необходимости, также можете проконсультироваться с владельцем!
