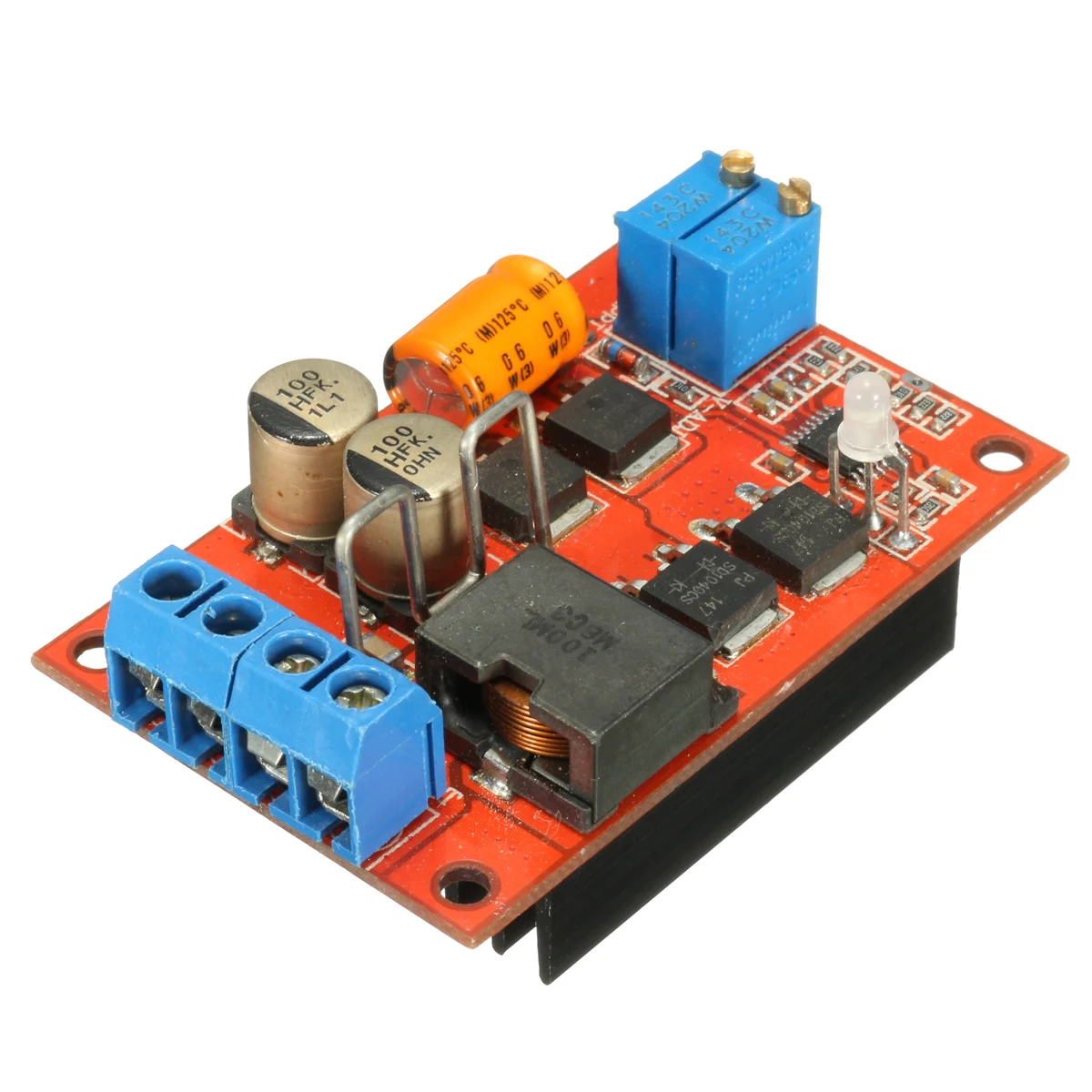

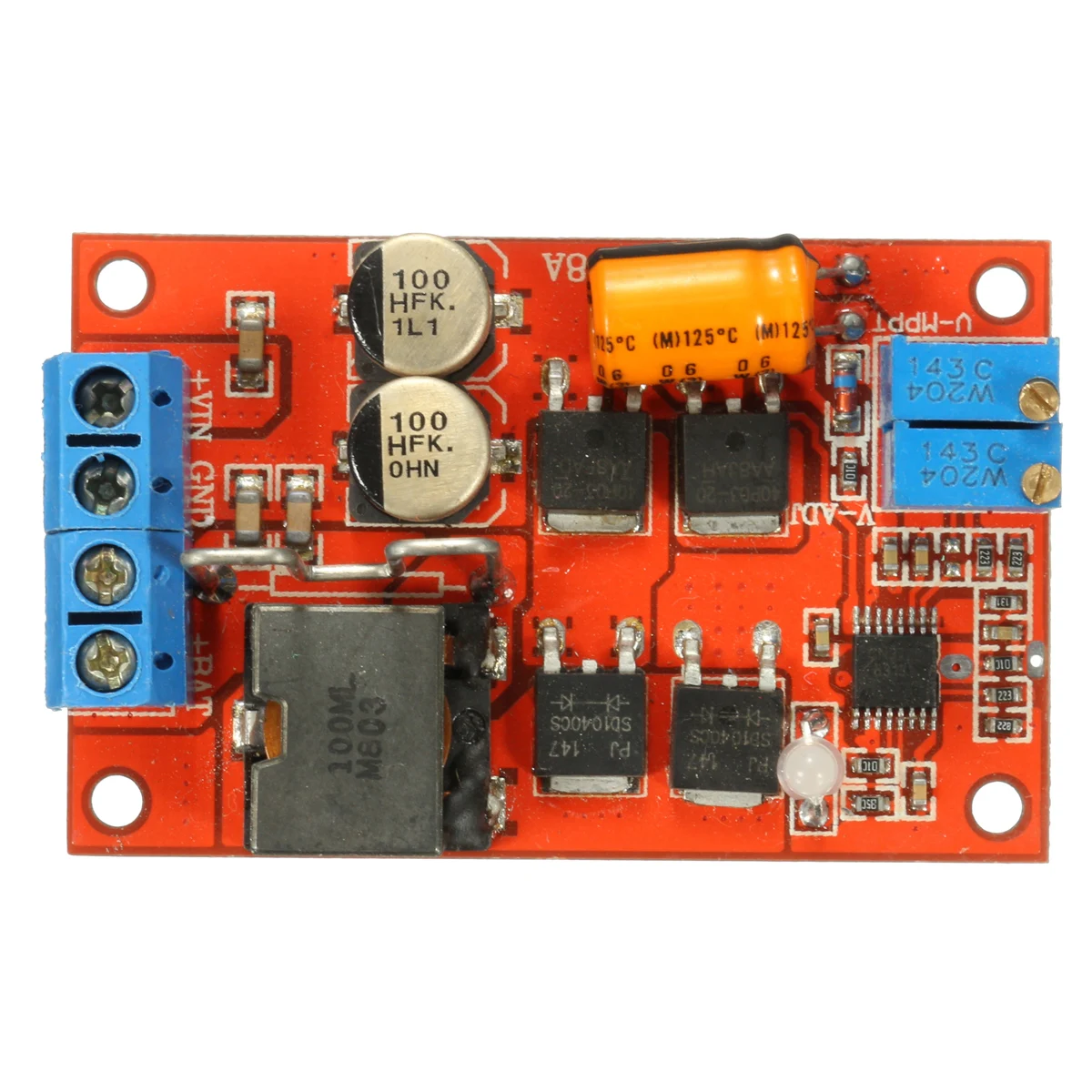

5А регулятор MPPT контроллер солнечной панели зарядка аккумулятора 9В 12В 24В

5А регулятор MPPT контроллер солнечной панели зарядка аккумулятора 9В 12В 24В

Характеристика:

1. Реальное MPPT отслеживание максимальной мощности на солнечной батарее, автоматическое интеллектуальное управление зарядкой, низкое энергопотребление.
2. область применения: 1 Вт-100 Вт, 9 В-28 в подходит для солнечных батарей 9 в 12 В 18 в 24 В, никель-кадмиевый, никель-водород, литиевые батареи (батареи) Зарядка, ветряные турбины солнечные уличные лампы.
3. Входные и выходные клеммы изготовлены из высококлассного импульсного источника питания для высокочастотных низко-импедансных электролитических конденсаторов (низкий ESR), гарантируют, что выходная рябь. Может эффективно фильтровать импульсный источник питания.
4. Ультра-низкое давление предназначено для достижения низкого энергопотребления и высокой эффективности, профессиональная адаптация солнечных панелей.
5. Выходное напряжение может регулироваться, CC-CW автоматическим управлением (может поддерживать одиночные или мульти-литиевые батареи или литий-железо-фосфат или свинцово-кислотные батареи, высокомощный светодиод и т. д.)
6. Зарядный ток устанавливается внешним резистором (предустановленный 5000Ma/2000Ma)
7. Глубоко истощенный заряд батареи
8. Состояние зарядки и индикация состояния зарядки для светодиодов
9. максимальное отслеживание точки мощности солнечной батареи, выходной ток больше, чем ток солнечной панели, реальный ультра-эффективный MPPT, поддержка 8-28 в, 100 Вт Солнечная энергия в пределах большой ток зарядки с солнечной панелью (рекомендуется, чтобы каждая форма) несколько модулей подключены параллельно, чтобы расширить зарядный ток
10. использование импортированных двухчастотных низких на сопротивление MOS труб, 10A большой ток двойные диоды, высокая эффективность плоская мощность индуктор ток чувство резистора константан, низкий выпадение префект защиты от обратного хода, реверс не работает, положить конец Анти-затем повредить заряд листа.

Спецификация:

1. Входное напряжение: 8-28 В постоянного тока (запрещенный вход переменного тока)
2. Выходное напряжение: 5-26 В постоянного тока бесступенчатое.
(Аккумулятор 6 в может заряжаться 12 или 8,4 В, 12,6 В, 16,8 в литиевая батарея
7,2 В, 10,8 В, 14,4 В литий-железо фосфатная батарея
2-4 струнные литиевые батареи, плата управления литиевым железом и фосфатом)
3. Выходной ток: Максимальный ток заряда 5A
4. Индикатор заряда: быстрая зарядка красный свет Длинные ярко-красные и синие огни поочередно заряжаются. Полностью автоматическая остановка.
5. Функция MPPT: MPPT Максимальная мощность точка автоматического отслеживания, чтобы максимизировать полное использование солнечной зарядки
6. Низкое давление: 1 в (как и понижающий регулятор напряжения, входное напряжение не менее чем на выходе 1 В)
7. Рабочая температура: Промышленный сорт (-40 "& fnof; до 85" & fnof;)
8. Регулирование нагрузки: ± 1%
9. Регулирование напряжения: ± 0.5%
10. Эффективность преобразования: Макс. 93%; пик: 95%, различные условия освещения меняются.
11. Зарядка: автоматический интеллектуальный трехступенчатый режим зарядки. Самоотслеживаемый ток заряда солнечной энергии автоматически корректирует размер.
12. Ток без нагрузки: 3 мА даже слабый утренний Солнечный свет может легко начать автоматически, устраняя ручной переключатель.
13. Защита от обратной полярности на входе: Да. Исключительно разработанная защита от ультранизкого выпадения МОП транзисторов защита от обратной полярности, вход обратного хода не работает.
14. Защита выходного рефлюкса: Да. Эффективно предотвращает ночной рефлюксовый аккумулятор электрического заряда листа.

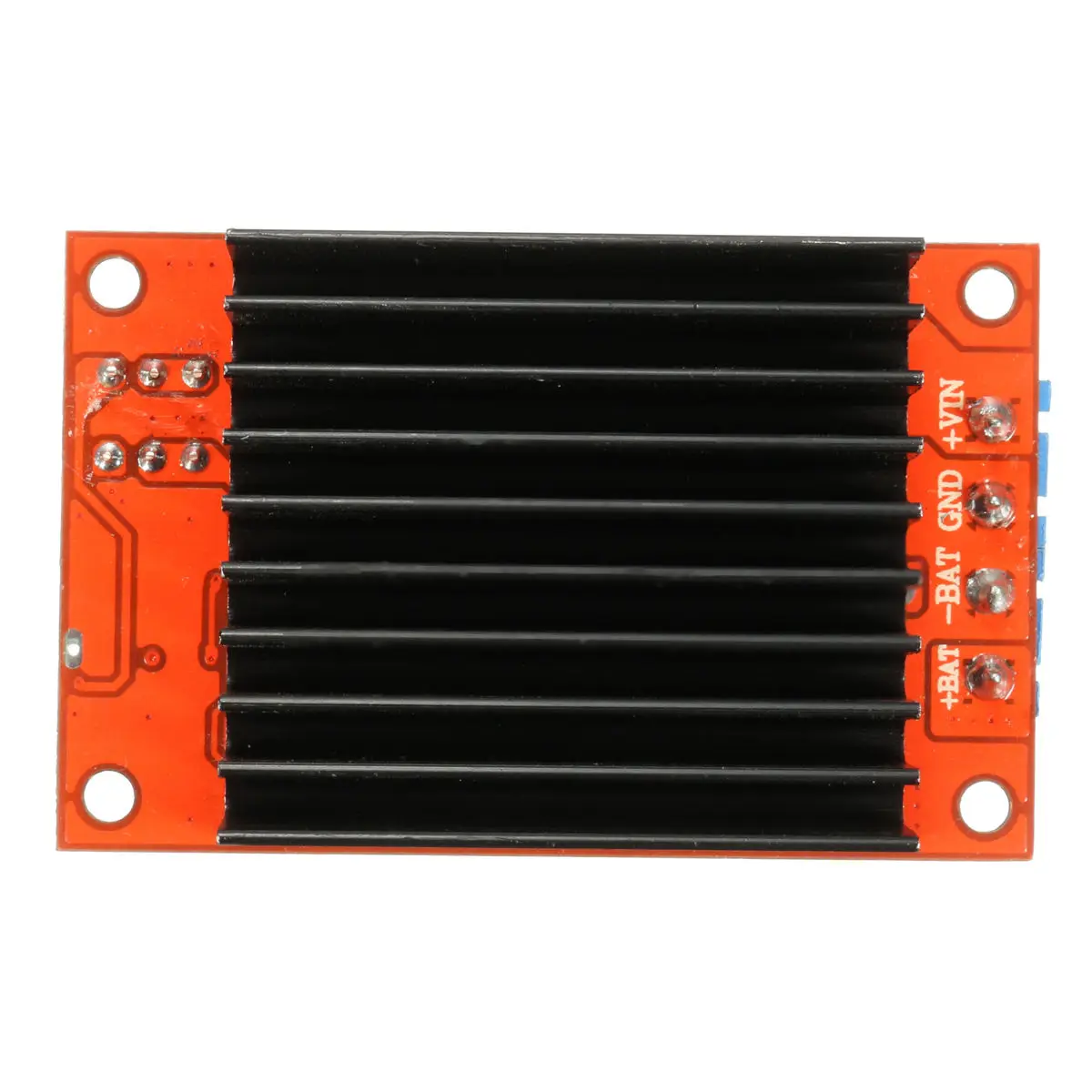

15. Подключение: есть клеммы
16. Напряжение MPPT: регулируемые, MPPT солнечные модули различного напряжения. Технология управления MPPT с использованием схемы управления коэффициентом эффективности зарядки с помощью зарядного листа в целом или DC-DC понижающей мощности MCU + PWM lift около 30%. Полностью использовать солнечную энергию и низкую мощность. Уменьшает потери энергии.
17. Частота переключения ШИМ: 300 кГц

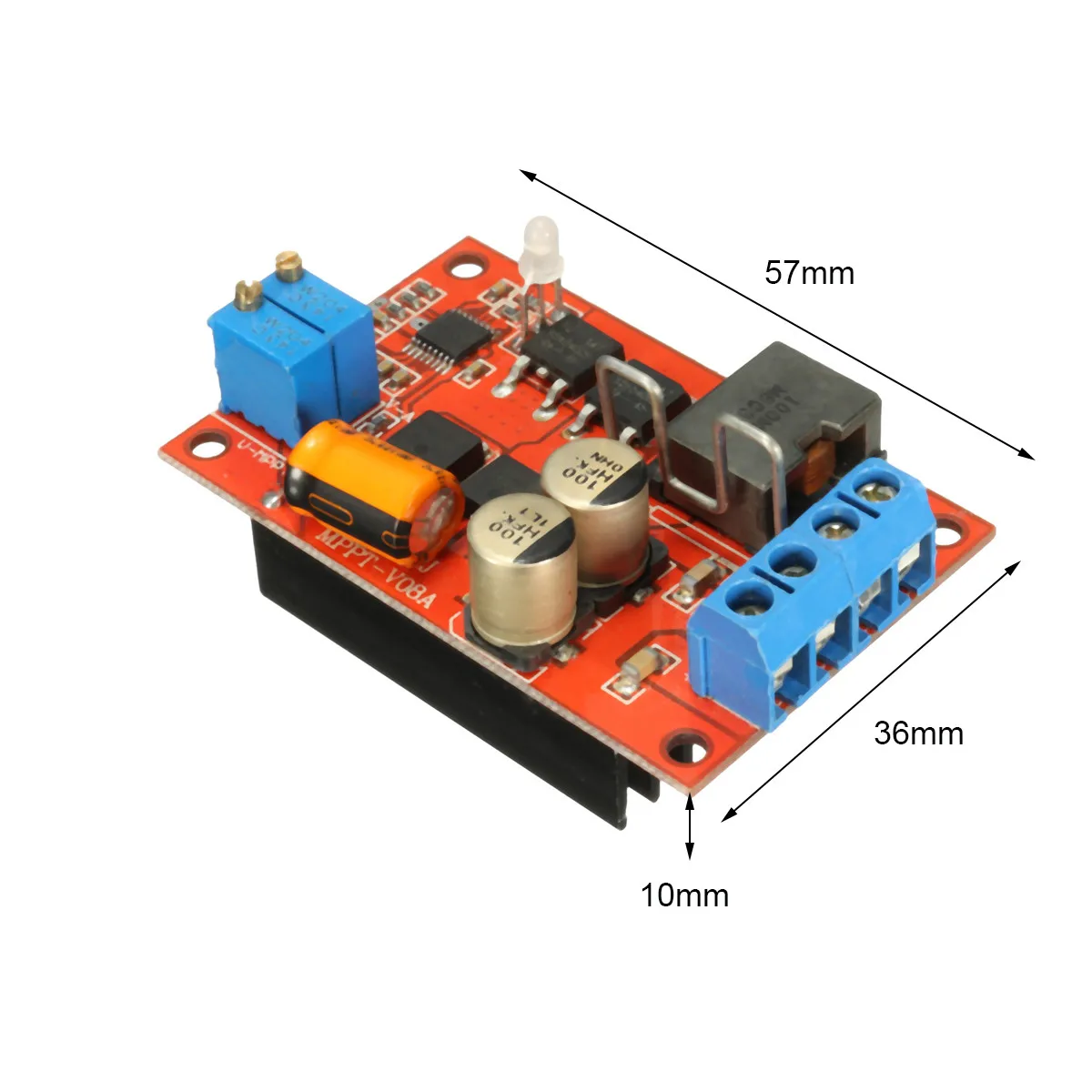

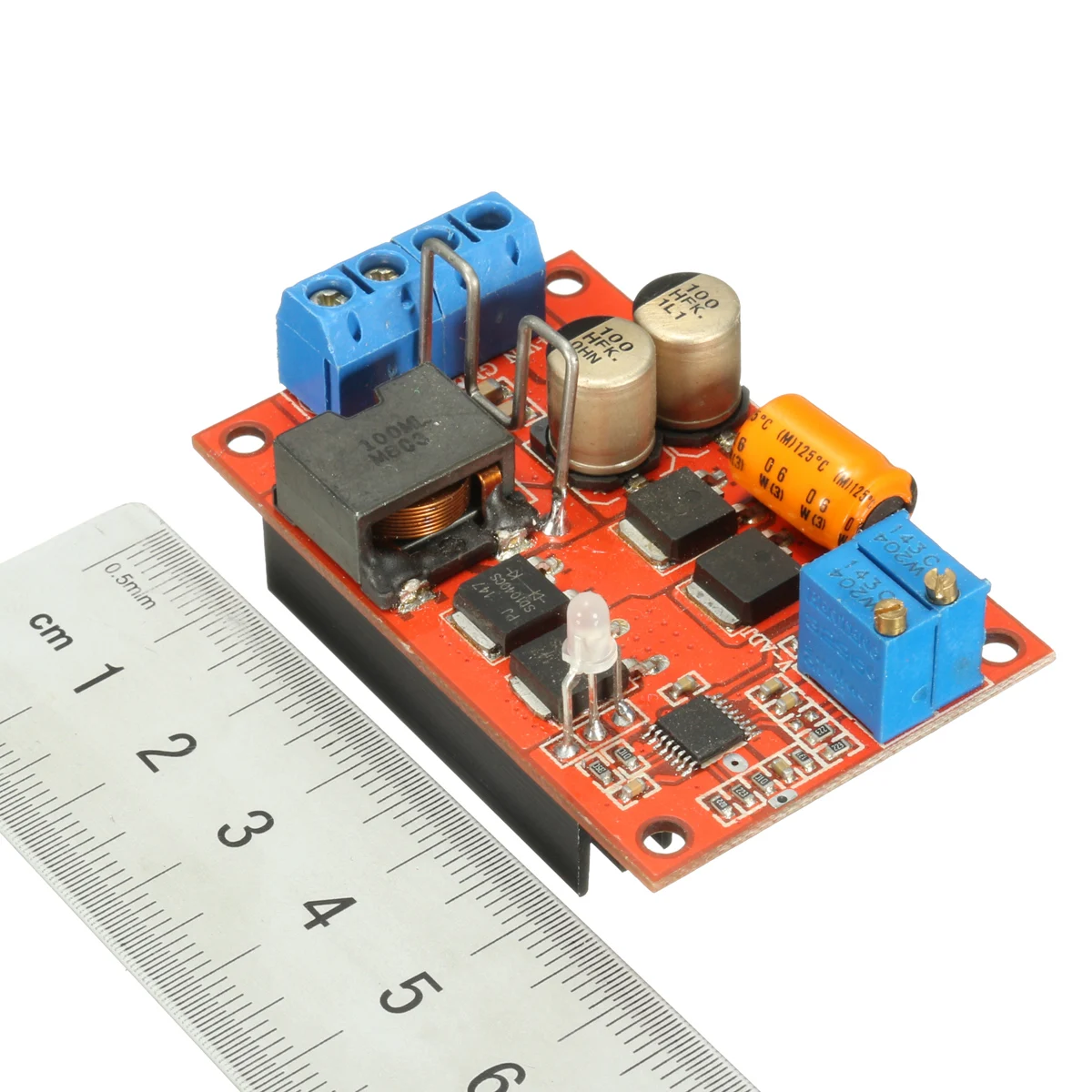

18. Размер: 57x36x10 мм

Примечание: Первая зарядка заранее регулирует выходное напряжение и, пожалуйста, внимательно Отслеживайте напряжение батареи, предотвращая перезарядку. Не защищены литиевые батареи.

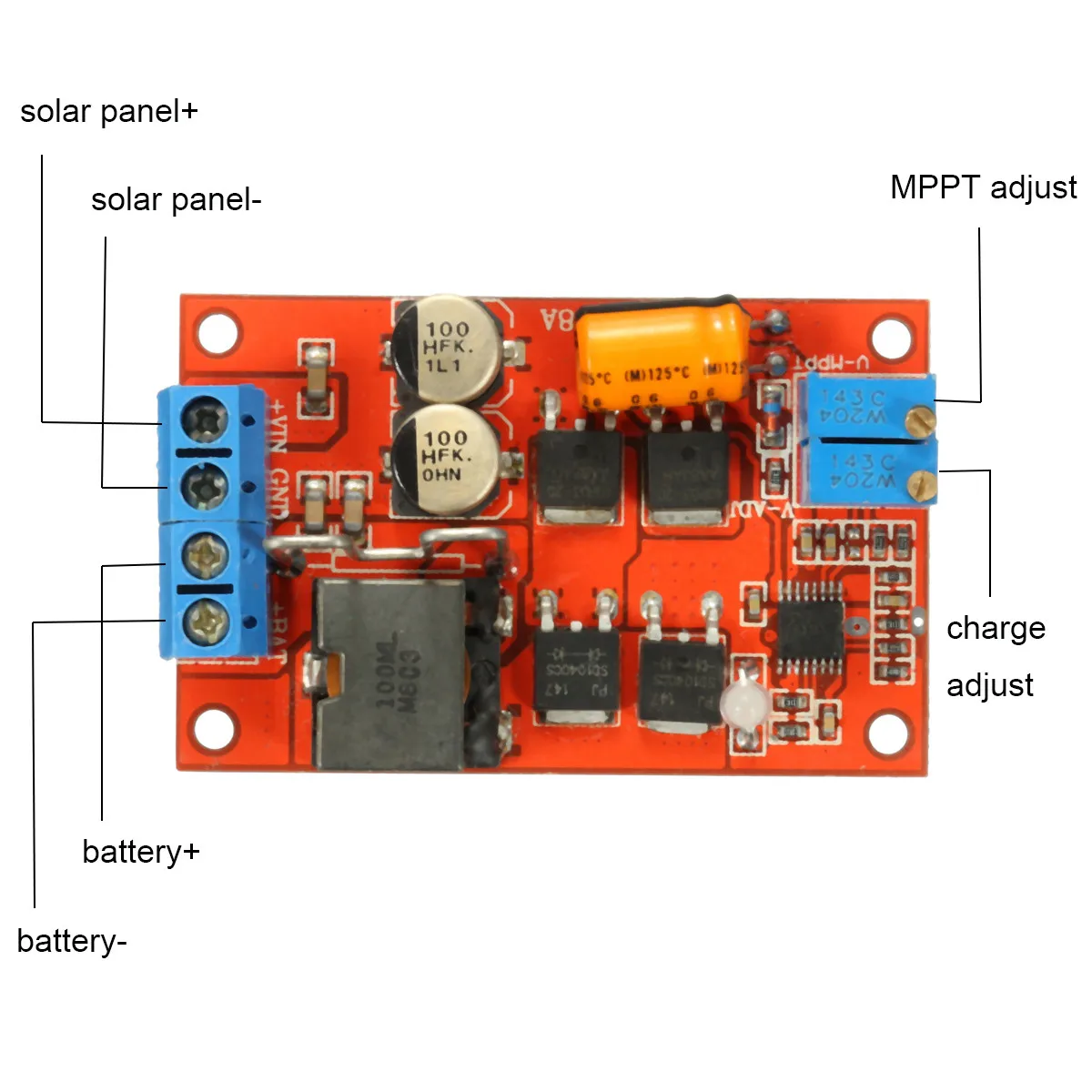

Метод отладки:

Шаг 1: Подключите солнечную батарею, не берите бутылку для зарядки, если выходное напряжение в шаге 2. Если нет передачи небольшого выхода против часовой стрелки, медленно, пока выходное напряжение MPPT.
Шаг 2: передача небольшого выходного напряжения против часовой стрелки до тех пор, пока красные и синие огни не мигают, затем грубое выходное напряжение до полного отключения напряжения.
Шаг 3: доступ к битой батарее, а также на выходной струне амперметра для контроля заряда тока, MPPT обрезки потенциометра до максимума заряда тока.
Шаг 4: доступ просто полон батарей, если синий свет по часовой стрелке повернуть выходное напряжение до тех пор, пока красный свет. Затем медленно переносите небольшое выходное напряжение против часовой стрелки, пока только синие огни, а затем Используйте мультиметр для измерения, чтобы определить напряжение отключения правильно, чтобы избежать перезарядки. Если знать напряжение MPPT солнечных панелей.

В комплект входит:

1 x 5А MPPT контроллер солнечной панели
