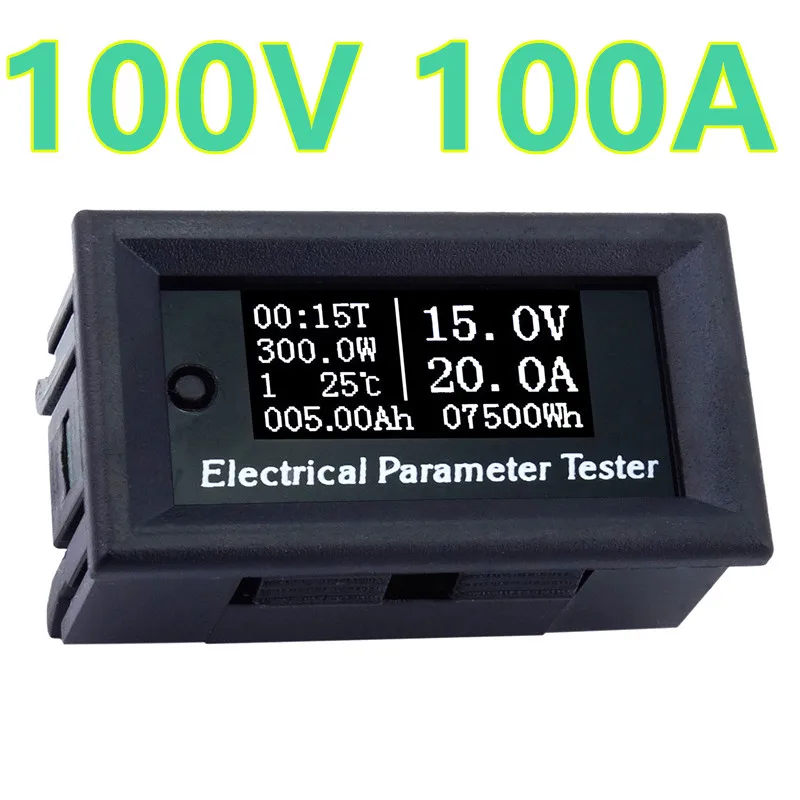

Цифровой вольтметр амперметр постоянного тока 100В/100А Электрический измеритель

Цифровой вольтметр амперметр постоянного тока 100В/100А Электрический измеритель

Электрические OLED параметр тестер

-100V/50A-100A

Технические параметры:

Напряжение Диапазон измерения: DC00.0-99.9V время Диапазон измерения: 0-99h59min

Диапазон измерения тока: DC00.0-50.0A (50A диапазон) DC00.0-99.9A (100A диапазон)

Мощность Диапазон измерения: 0-999.9-5000W (50A диапазон) 0-999.9-9999W(100A диапазон)

Температура Диапазон измерения: от-15 ° c ~ 60 ° c Ёмкость накопление диапазон: 0-999,99-9999,9 Ач

Накопление энергии диапазон: 0-99999Wh-9999KWh Напряжение измерения Точность: ± (0.5% + 2 знака после запятой)

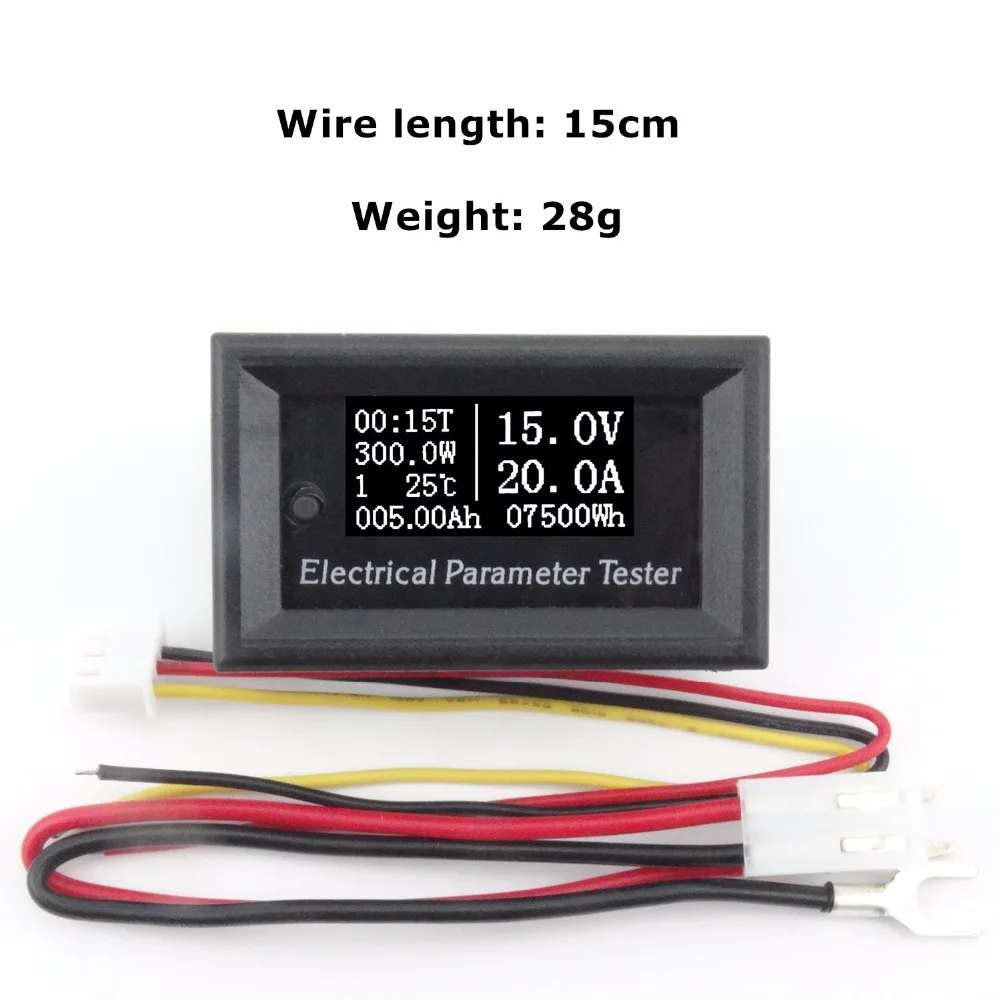

Точность измерения тока: ± (1% + 2 знака после запятой) Вес изделия: 28 г

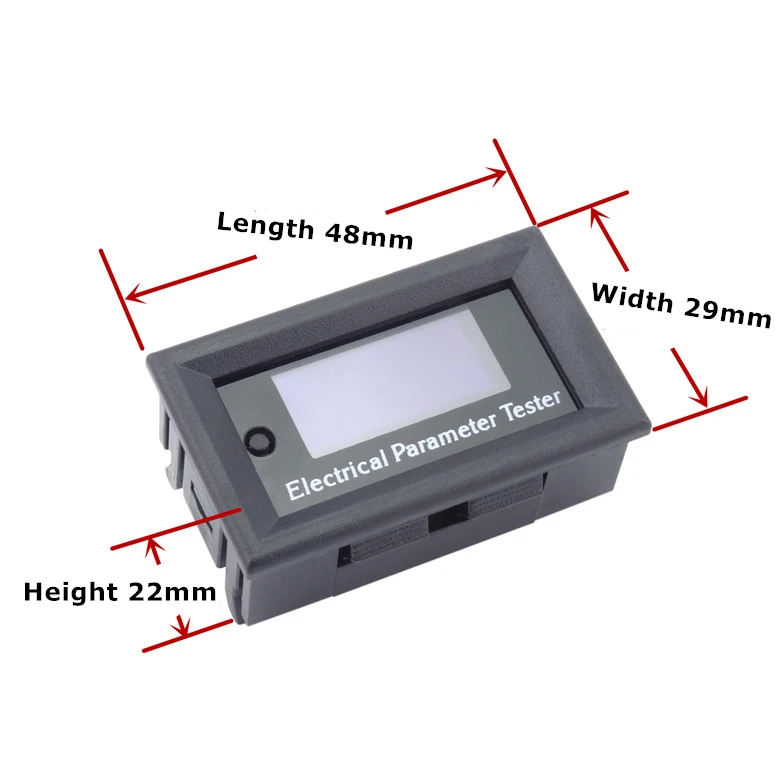

Размер изделия: 48 мм * 29 мм * 22 мм (Д * Ш * В)

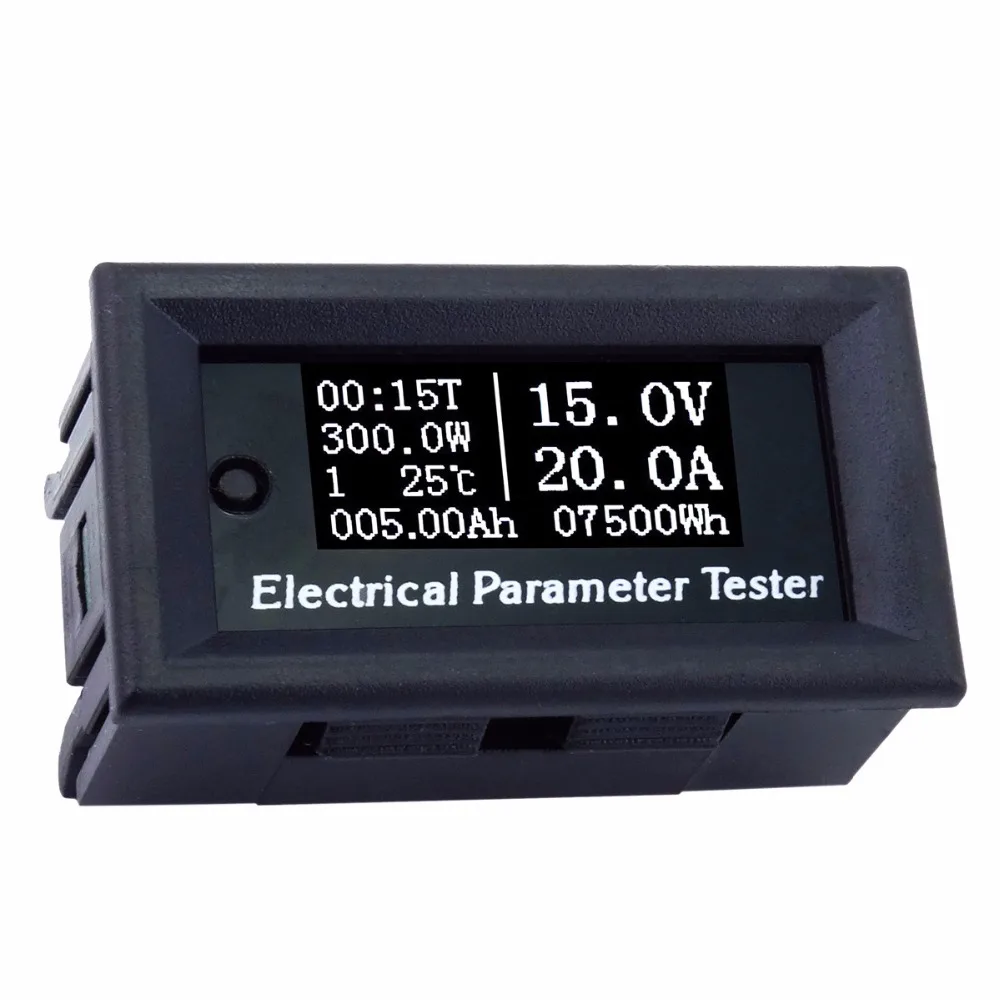

Инструкция по интерфейсу дисплея:

①Run времени

Батарей ② светодиодный дисплей

③Data набор

④Temperature дисплей

⑤Capacity дисплей

⑥Voltage дисплей

⑦Current дисплей

⑧Energy дисплей

Инструкция по эксплуатации

В тех случаях, когда meausuring, изменение погоды и калибровка нуля, она должна быть связана с соответствующей шунта.

Изменение дальность работы:

Заводским настройкам по умолчанию является 100A диапазон измерения; В том случае, если переходить на 50A погоды, пожалуйста, свяжытесь с 50A шунта и нажмите и удерживайте ключ, чтобы включить питание, до тех пор, пока на экране отображается «50A», затем разблокировать ключ. В настоящее время изменения диапазон будет сделан. Если вы хотите, чтобы переключиться в 100A погоды, пожалуйста, свяжытесь с 100A шунта и работают одинаково.

Калибровка нуля операции

С старения комплектующих и влияния температура окружающей среды, возможно, придется крошечные допускается погрешность показания силы тока, особенно при измерении малым током. Для того, чтобы ее калибровки: 1, отключите питание meter.2, подключите шунта и отключить нагрузку. 3 нажмите и удерживайте в течение нескольких секунд на пуговицах спереди. 4, мощность на meter.5, отпустите кнопку в тех случаях, когда вы видите "ААА" на экране. Сделано

Кнопка функциональная Инструкция:

Это устройство имеет 0 и 1 две группы данных и группы данных переключаются нажатием клавиши.

В тех случаях, когда данные group является 1 группы, Текущая мощность и энергия будут храниться после отключения питания. И сохраненные значения будут накапливаться после включения питания. В том случае, если данные group является 0 group, Текущая мощность и энергия будут храниться после отключения питания; При включении в следующий раз, сохраненный потенциал и энергия мигают на дисплее. Но в тех случаях, когда Новинка емкость до 0,01 АХ, сохраненный потенциал и энергия будут покрыты, и значения начнутся. На двух группы данных, накопленные значения может быть очищена в ноль, сохраняя нажатие клавиши.

Инструкция по монтажной схеме:

①Red тонкая грань

②Black тонкая грань

③Yellow тонкая грань

③Yellow тонкая линия

⑤Black толстыми линиями

⑥Load

⑦Shunt

Пожалуйста, убедитесь, что правильный электропроводка в строгом соответствии с электросхеме.

Используя изолированный ПитаниеДля питания может иметь разный метраж,

Двух блоков питания, должны быть изолированы и не имеете какие-либо соединения между ними. Напряжение изолированного источника питания должен быть меньше 60V

С помощью системы питания может иметь разный метраж,

Черный тонкий провод ничего не соединяет, и вы должны использовать изолятор обернуть его, чтобы избежать короткого замыкания.

С помощью DC-DC преобразователя для измерения мощности

Черный тонкий провод подключается ничего, и вы должны использовать изолятор оберните его во избежание короткого замыкания. DC-DC преобразователь должен быть общий катод структуры.
