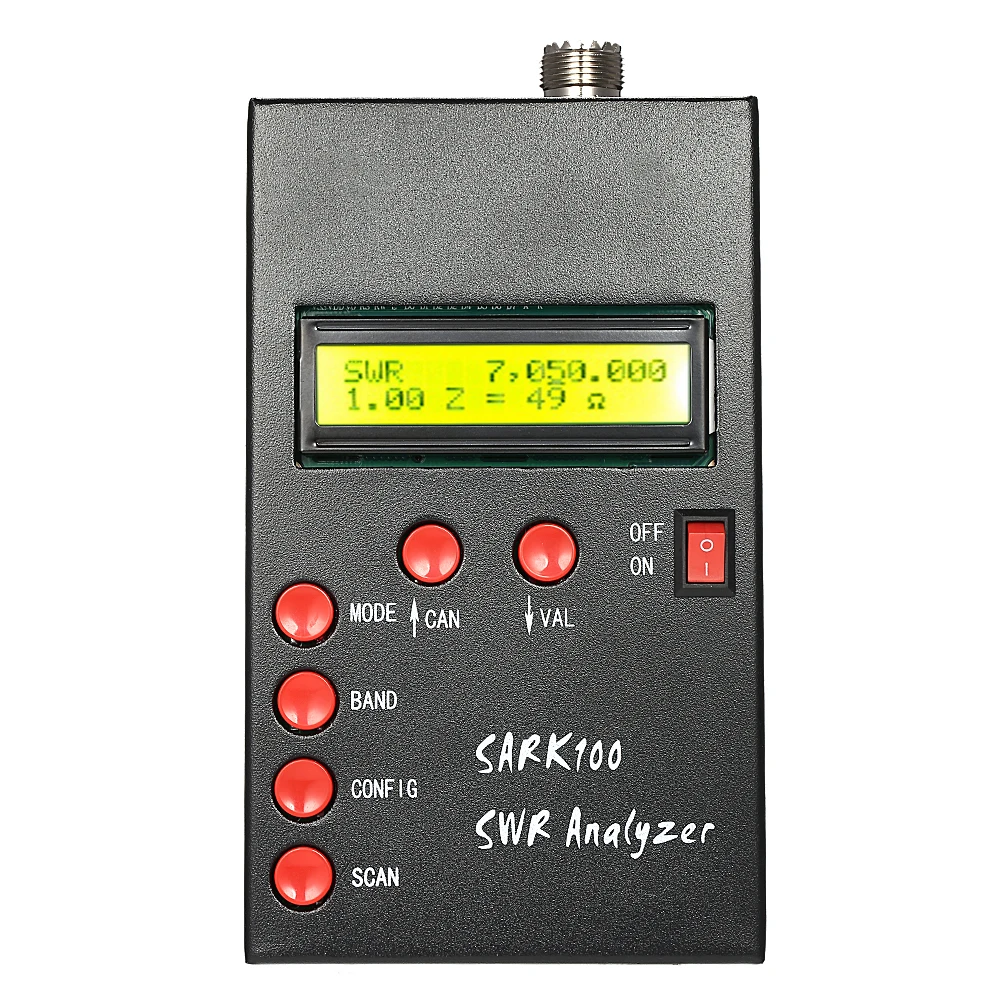

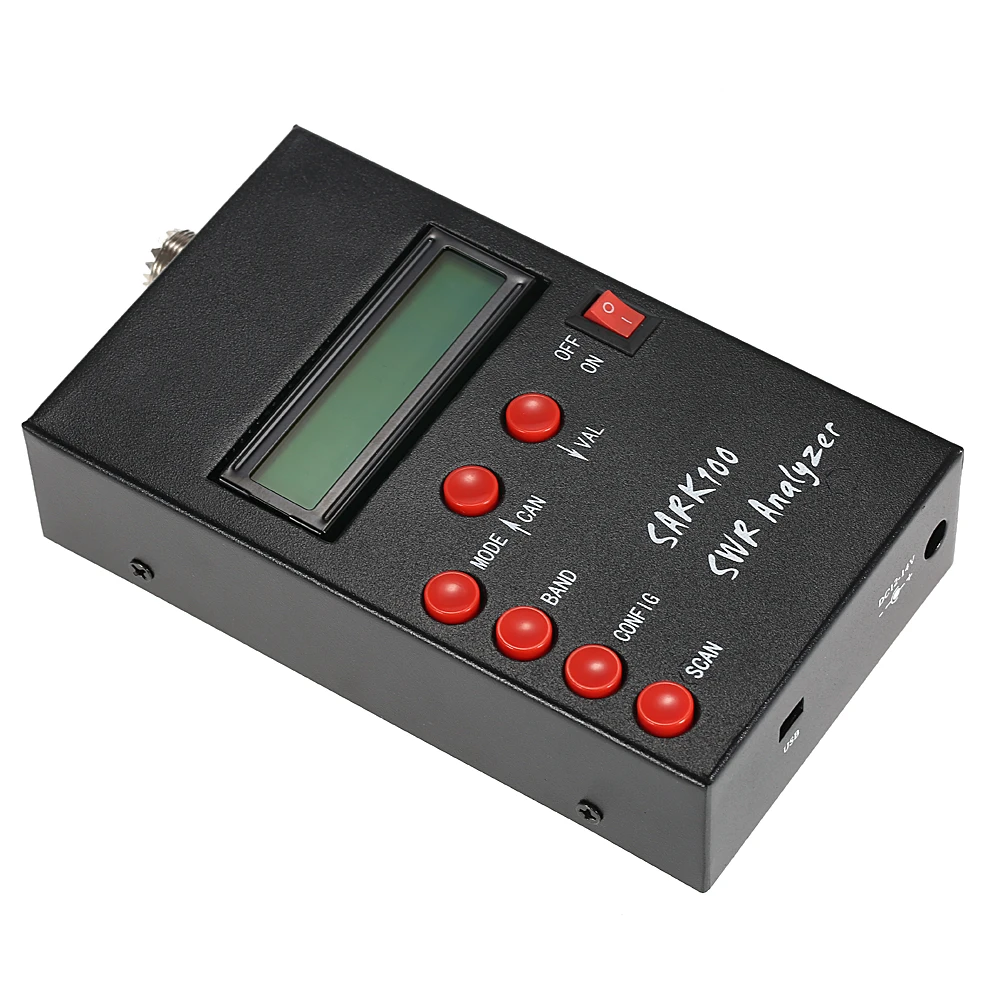

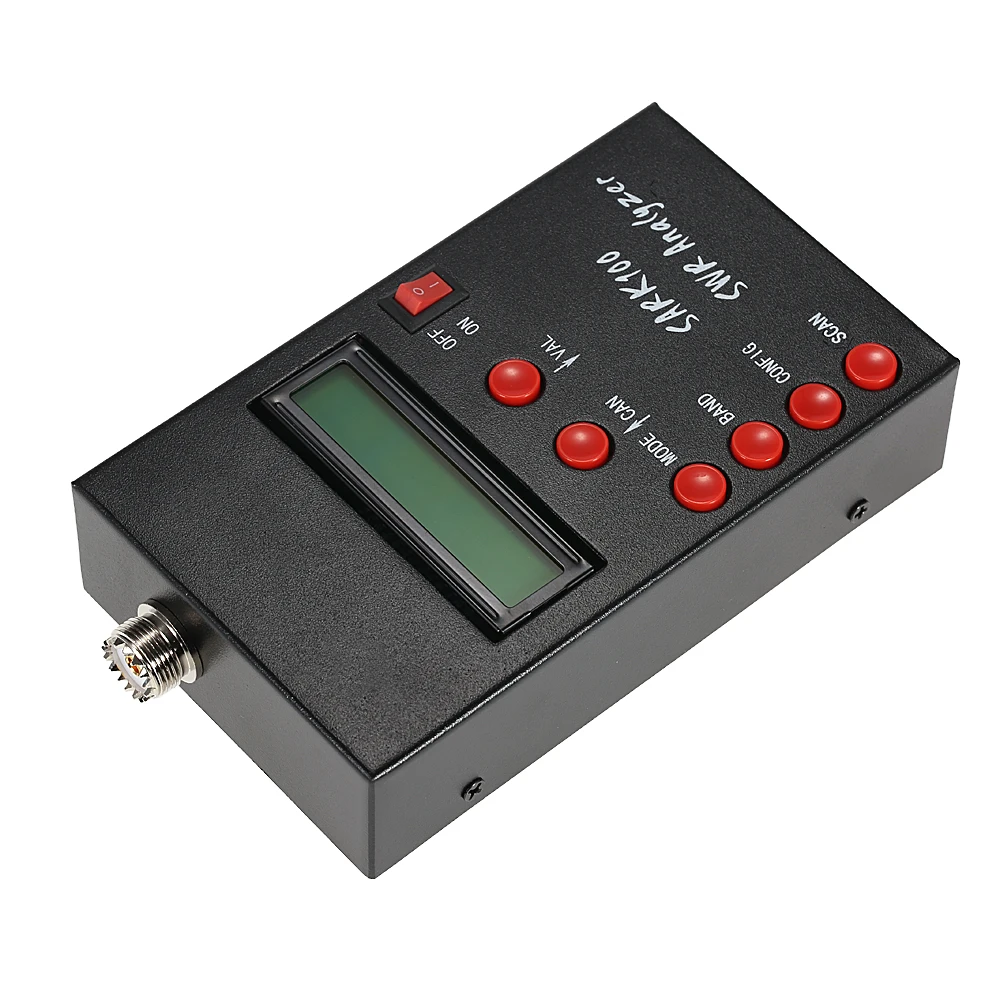

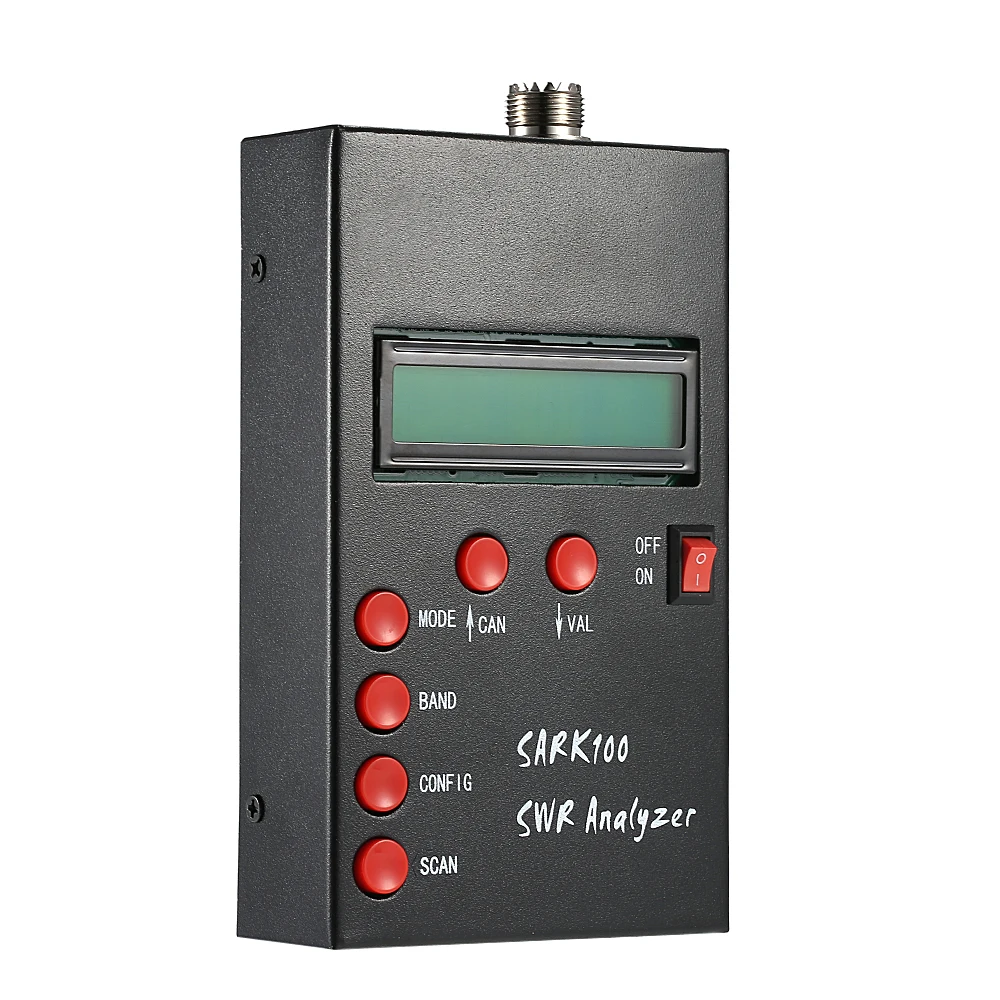

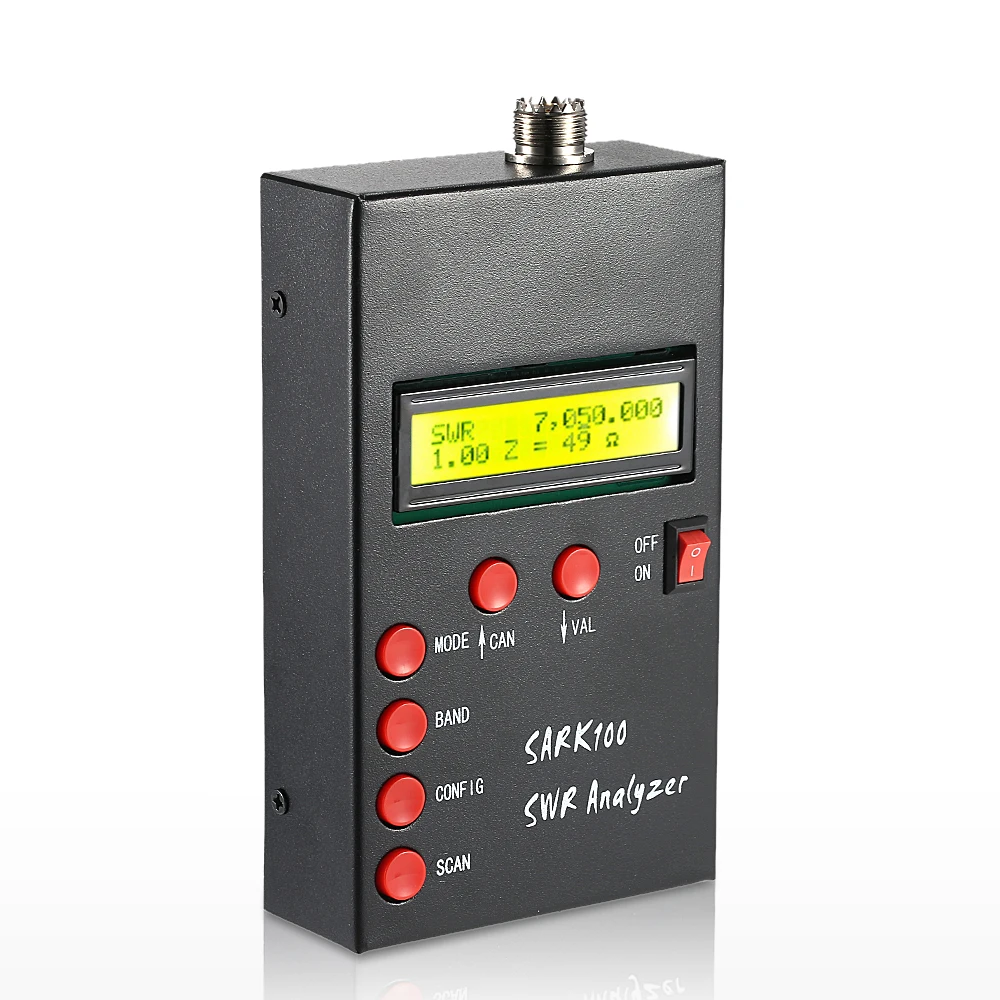

SARK100 1-60 МГц HF ANT SWR антенный анализатор Измеритель стоячих волн тестер для любительских радиолюбителей измерение сопротивления емкости

Это антенный анализатор для любительских радиолюбителей. Он может измерять сопротивление источника 50 Ом с погрешностью (+/-) 1 Ом. Это также измеритель стоящей волны, сопротивления, емкости...

Особенности:
Генерация частоты и контроль: 1-60 МГц.
Внешняя мощность: 2,1 мм разъем питания (центральный контакт положительный).
5 кнопок управления, легко и удобно в эксплуатации.
Установлен черный металлический корпус, просто подключите питание (не входит в комплект), а затем работать.
Размер шага: пользовательский настраиваемый прирост 100 Гц, 1 кГц, 10 кГц и 100 кГц.
Поддержка измерения сигналов передачи данных с помощью подключения компьютера с usb-кабелем (не входит в комплект).

Применение:
Измерительные электрические параметры антенны: SWR, сопротивление (сопротивление + reactance), емкость, индуктивность;
Измерение сопротивления точки подачи;
Измерение потери земли;
Отрегулируйте антенные тюнеры и определите потери;
Измерьте индукторы и конденсаторы;
Измеряет коаксиальную линию передачи (SWR, длину, коэффициент скорости, приблизительный Q и потеря, резонансная частота и сопротивление);
Измерьте и определите оптимальные настройки для тюнинговых заглушек: SWR, приблизительный Q, резонансная частота, полоса пропускания, сопротивление;
Определить характерное сопротивление линии передачи;
Измеряет магнитную петлю резонанса и SWR;

Определения кнопок управления:
Режим: выберите режим работы: сопротивление (по умолчанию), сложное сопротивление, емкость и индуктивность
Диапазон: Выберите браслет из любой из доступных полос: от 160 м до 6 м
Конфигурация: предоставление меню для конфигураций и расширенных функций: PC Link, Настройка размера шага, настройка таймаута, калибровка и обновление программного обеспечения
Сканирование: нажмите на этот элемент управления, чтобы инициировать сканирование частот выбранного диапазона. Отсканируйте выходы в режим сопротивления, показывающий 2:1 пропускную способность и резонансную точку о антенну
CAN (up): увеличение частоты и использование для отмены операции для меню CONFIG
VAL (вниз): уменьшение частоты и используется для проверки работы в меню CONFIG

Характеристики:
Генерация частоты и управление: 1-60 МГц
Сопротивление источника: 50 Ом
Стабильность: (+/-) 100 ppm
Спектральная чистота: гармоника вниз>-TBD дБ за пределами 60 МГц
Размер шага: пользовательский настраиваемый прирост 100 Гц, 1 кГц, 10 кГц и 100 кГц
Полезный диапазон измерения: SWR: от 1,0 до 9,99
Сопротивление: прибл. От 5 до 2000 Ом
Выход RF: регулируемый: 2,0 вольт pp (typ)
RF выход: BNC
Разъемы: RF
Источник питания (не входит в комплект): питание от внешнего источника: 12-14 В постоянного тока, 500 мА
Внешняя мощность: 2,1 мм разъем питания (центральный контакт положительный)
Интерфейс USB: Мини usb-разъем
Размер изделия: 14,8*8,7*3,3 см/5,83*3,43*1,3 дюйма (Д * Ш * В)
Вес изделия: 536 г/18,91 унций

Комплектация:
1 * ANT SWR антенный анализатор

Руководство пользователя на английском языке:
//www.dropbox.com/s/z2t3t73lwpsq3ha/SARK100%20User%20Manual.pdf?dl=0

Установка программного обеспечения:
//www.dropbox.com/s/wl7vvd2gobm4xaf/WinPCC-Sark100%20EN%20V0.8.exe?dl=0
