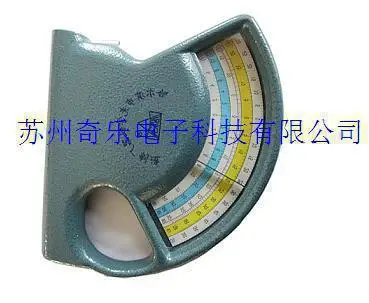

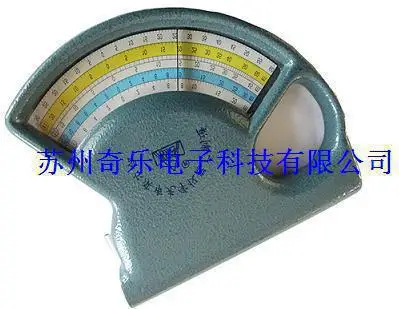

_ Непосредственное чтение гипсиров модель непосредственного гипсисометра

Максимальная высота измерения: 60 м

Максимальная высота: 60 градусов

Максимальный угол: 30 градусов

Расстояние установки: 15 м 20 м 30 м 40 м

Погрешность измерения: 1%

Инструмент Вес: 0,4 кг

Размер: 156x127x25 (мм)

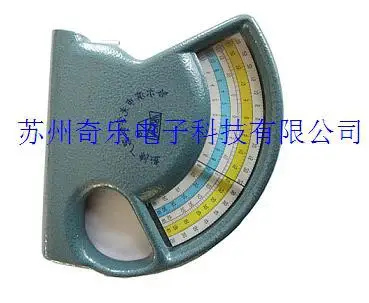

CGQ-1 типа прямого считывания гипсометр

Измерение деревьев, зданий и других целей, разницы в высоте и высоте, а также высоты и наклона местности.

Основные функции:

Измеренные значения высоты можно считывать напрямую. Еще одна особенность заключается в том, маленький размер, светильник вес, легко носить с собой, простота в эксплуатации, удобное и точное измерение; Если вы покупаете только просим Вас принять во внимание тот факт данных заключается в том, что они с высокой степенью связь, вы не можете настроить большие и сложные инструменты, такие как теодолит. Может удовлетворить требования к измерениям в различных случаях, Геодезия и строительство могут быть широко использованы в лесном хозяйстве, горнодобывающей промышленности, электроэнергии, связи, водном хозяйстве, луцяо, строительстве и установке проекта.
Принцип и структура:
Визуальное наблюдение отверстие трубы в поле зрения и составляют линию наблюдения, при измерении высоты точки, линии и горизонтальной линии будет составлять высоту, когда известное горизонтальное расстояние, тангентные отношения могут быть высоко оценены. Высота первых четырех рядов левой стороны круга с кругом значений четырех различных наборов расстояния. При измерении в соответствии с конкретными обстоятельствами, чтобы выбрать одно расстояние, в метрах, шкала на каждой строке значение представляет высоту в конце строки представляет степень подъема или депрессии.
Применение метод
(I) Измерение высоты
1. Используйте ленту или веревку для измерения количества анализатора к прибору в качестве базовой линии (например, расстояние
15 м, 20 м, 30 м, 40 м).
2, правая рука удерживает инструмент, нажмите кнопку, указка отпущена.
3, близко к правому глазу и наблюдение за отверстием в вертикальном направлении инструмента
Измерительное отверстие и наконечник шарика для анализа сверху, пауза 2-3 секунды до тех пор, пока указатель не прекратит качать состояние отвеса после запуска, указатель заблокирован. Прочитайте указатель на высоте соответствующего базового уровня пластины, который является высотой высоты h1.
4, пользователи не на месте, Согласно вышеуказанному методу, выравнивание анализатора в нижней части, считывание высоты В2. (Рис. B, c)
Высота измеренного объекта:
H = tg - D + TG theta '- D
Среди них: исследование в подъеме «+» в спуске, «-»
Примечание: в тех случаях, когда высота наклон измеряется, высота увеличение высоты пластины влияет на высоком ходу земли
Значение должно быть исправлено (в пределах 5 градусов без коррекции):
H = hh - 8
Тип: высота с исправлением H
H-высотомер читать высота
Номер коррекции Дельта (таблица)
Замеры заземления: h = tg - D + hi (см. Рис. a).
Где Привет-тестовая группа
(Два) наклон
Измерение угла наклона одним и тем же способом, прочтите высоту диска нижней линии
Наклон самого высокого качества.

Параметры:

Максимальная высота измерения: 60 м

Максимальная высота: 60 градусов

Максимальный угол: 30 градусов

Расстояние установки: 15 м 20 м 30 м 40 м

Погрешность измерения: 1%

Инструмент Вес: 0,4 кг

Размер: 156x127x25 (мм)

Новый CGQ-2 гипсометр для прямого чтения

Технический параметр

Тип CGQ-2

Максимальная высота

Прямой метод чтения31 м

С двойным расстоянием метод62 м

Максимальная высота

Прямой метод чтения10 м

С двойным расстоянием метод20 м

Высота Отдел Соотношение цена/качество

0,5 м

Максимальная высота

60 градусов

Максимальная депрессии

Температуре не более 30 градусов

Угол Отдел Соотношение цена/качество

1 градусов

Стандарт, принятый в Altimetry

Л/ч, 15 м,20 м

Квази непрерывный переменный интервал:(7)~12 дюймов) M

Общий размер машины

156x127x25 (мм)

Масса нетто

0,4 кг
