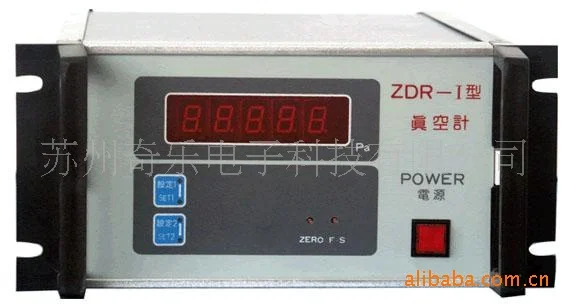

Вакуумный датчик сопротивления типа ZDJ-1

Аппаратура альтернатива к старому указателю и цифровому измерителю сопротивления дисплея самых последних товары, по внешнему виду самые компактные товары.
Эта аппаратура изменение принципа проводимости жары и системы вакуума с датчиком сопротивления провода давления в системе вакуума в значении отнесенном к принципу преобразования измерения, новая схема мониторинга высокой скорости системы сбора данных и высокая стабильность микропроцессора, Подходит для измерения и контроля вакуума в диапазоне 1,0e5pa-1,0e-1 Pa от атмосферного давления.
В ZJ-52 металлический резистор широко используется в промышленности и научно-исследовательских ведомств, таких как вакуумный насос, вакуумной плавки, вакуумная пропитка и Кондиционер холодильник производственной линии.
Специальное примечание: не профессионалы не открывают коробку live touch.
1, принцип работы:
Вакуумный датчик принимает термостойкий Вакуумный датчик. Следовательно, Вакуумный датчик сопротивления (aka Pirani gauge).
Вакуумный манометр 1,1 сопротивления (aka Pirani gauge) основан на правилах тока через температуру нити накала с вакуумом (давлением) и изменением. Из-за изменения температуры вызванные изменения сопротивления провода. Поэтому измерение сопротивления для измерения степени вакуума.
1,2 сопротивление вакуумного манометра состоит из манометра сопротивления и электронной цепи, сопротивления цепи gage hot wire температурная Регулировка мощности, и выборка, измерительный мост с вакуумным изменением напряжения сигнала, a/D преобразование, микропроцессор нелинейной обработки и работы, и, наконец, отправлен на дисплей.

2, технические параметры
LiZJ-52T сопротивление датчик провода холодное сопротивление значение (86,5 + + 1,7)
LiОбщий Измеритель сопротивления только для вакуумной системы.
LiСпециально разработанный Измеритель сопротивления выдерживает определенное давление.
LiДиапазон измерения вакуума (для сухого воздуха или азота)
LiИзмеримый диапазон: 1*105 ~ 1*10-1 Pa
LiВ 103x6,5 ~ x 10-1 Pa не превышает измеренное значение + 30%. Если существует более экономичный тип вакуумного датчика U или вакуумного датчика в качестве справки, то ошибку можно контролировать в пределах + 20%. Ограничьте объем малых может быть контролирован в течение + 10%.
LiЭффективный диапазон управления 1,0*103 ~ 5,1*5,9-1 Pa
Режим управления выходом: открытие и закрытие выхода контактного реле. Каждая группа выходов-пара нормально замкнутых и пара нормально открытых, в дизайне вакуумного манометра степень вакуума выше 9*10-1 ПА, выход нормально закрытого и нормально открытого автоматически преобразуется.
Управление нагрузка: AC220V/1A (DC28V/5A) чувство нагрузки.
Рабочее напряжение питания: AC90V ~ 260 В/50 Гц
Рабочая температура окружающей среды:-2 C ~ 45 C
Относительная влажность: 85%

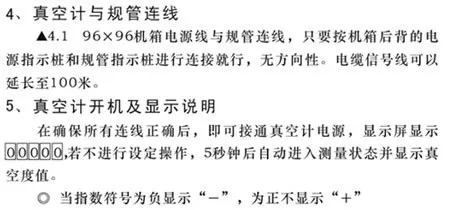

6, вакуумный счетчик нуль, полная коррекция
A, из-за специфического сопротивления (т. е. рассеянного) и использования конкретных факторов окружающей среды, таким образом, Вакуумный датчик соответствия и первый датчик сопротивления используется или через период времени до нуля и полной коррекции масштаба.
B, когда температура сопротивление датчик более 5 ° C, тестер должен пересмотреть полной стоимости Измеритель сопротивления в заказ чтобы предотвратить потерю.
6,1 нулевая коррекция и описание
Коррекция нулевой точки должна быть выполнена, когда степень вакуума превышает 1*10-1 Pa
Датчик сопротивления соединен с высокой вакуумной системой, вакуумной системой для вакуумной системы, трудно распознать более 1*10-1 Pa, вакуумный датчик должен отображать 1*10-1 ПА, указывая на нулевое право, не исправляется, если дисплей не соответствует этому значению, например, 2.5E0 или 1.0E-1, Должен быть изменен.
Правильный метод работы:
С небольшим ножом, вставленным в вакуумную измерительную переднюю панель с нулевыми корректирующими отверстиями, положительным вращением по часовой стрелке или против часовой стрелки, так что он может отображать 1.0E-1
LiВращение по часовой стрелке числа больших, против часовой стрелки вращения числа малых.
LiИсходя из отсутствия вакуумной системы для определения правильности нулевой точки вакуумного манометра:
1 метод сравнения: с помощью вакуумного датчика для коррекции сравнения.
Метод: согласно опыту 2 системы вакуума предела для того чтобы получить подтверждение, например только использует механическую систему вакуума насоса для вакуума, значение дисплея счетчика вакуума около 1,5 Pa, что указывает на то, что нуль вакуумного датчика в основном правильный, не правильный.
LiПри условии высокого вакуума, из-за влияния температуры и других факторов, нулевая точка легко дрейфовать, если она может быть отображена в 1.0E-1... 5.0E-1, нормальные, не фиксируют.
Полная коррекция и описание 6,2
При полной коррекции в состоянии атмосферного давления,
Подтвердите правильность или исправьте прямо при нуле, вакуумную систему для газа, пока манометр не показывает, что 1.0E5, с точностью, без модификации. Если дисплей не это значение, таких как 6.0E3 или HHE5, должны быть исправлены, коррекция метод работы следующим образом:
С небольшим ножом, вставленным в вакуумную панель, полная коррекция (ATM) небольшая, по часовой стрелке или против часовой стрелки вращения, так что он может отображать 1.0E5 (в некоторых местах можно регулировать до 8.0E4).
LiВращение по часовой стрелке числа больших, против часовой стрелки вращения числа малых.
Li,
Li(), 1.0E49.0E4,
7
7,1
, (,),
(,)
, (: 5.0E1, 6.0E12.0E2)
,
7,2

, 5
:
:
1,1, 0.0E-1, 1101,

1

11

1
23n
Li5
Li
0,0e-1,.
Li
5,.

8.
J1J2

ZDR-IZDR-II

105~ 10-1Pa

ZJ-52T

105Pa

ZDR-IZDR-II

Модель

ZDR-1

ZJ-52T ()
15,5

10-10 Pa

1

2

2 м

ZDR-II

ZJ--52T (
15,5

10-10 Pa

2

2

2 м

* Светодио дный

*

*

* ПВХ

*
