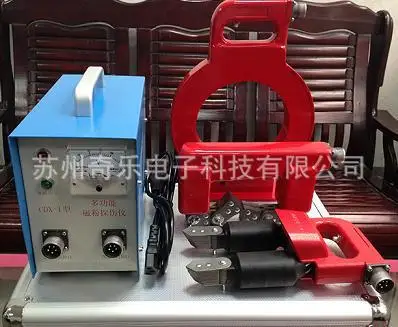

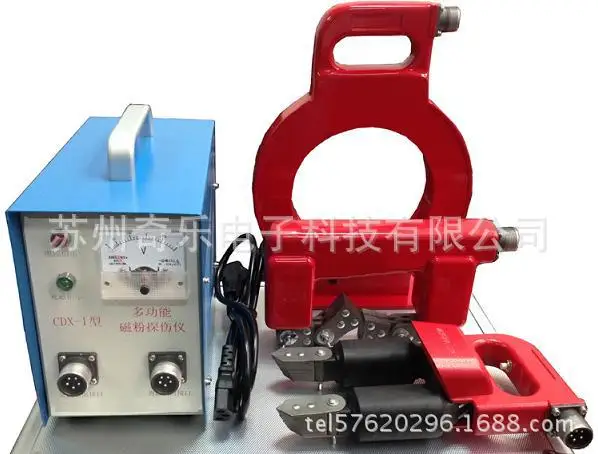

Многофункциональный магнитный детектор частиц типа CDX

Помимо всех преимуществ портативной машины, также имеет некоторые преимущества мобильных машин, приборная панель расположена в нижней части двух выходных розеток, переменный ток постоянного тока может быть соответственно типа и D типа зонда и уплотнительное кольцо зонда требуется.

F функция в комплекте:

? Тип зонда: также известный как магнит подковы хомут зонд или филле сварного соединения зонд, наклонная головка, оснащена лампой; на специальной поверхности, особенно для сложного контроля формы заготовки. Расстояние: 20-160 мм; подъемная сила: переменного тока = DC = 4,5 кг, 18 кг; Вес: 2 кг. С помощью этого зонда устройство называется форма подковы магнитного хомута дефектоскоп или филле сварки детектор, использование широкого диапазона активных соединений.

D Тип зонда: также известный как электромагнитный хомут зонд, различные активные соединения, большая намагниченность. Расстояние: 60-220 мм, подъемная сила: переменного тока = 5, DC = 18 кг, кг; Вес: 2,5 кг. используя этот зонд в устройство под названием электромагнитный детектор-ярмо, зонд имеет характеристики высокой намагниченности, магнитного направляющего и т. Д.

? О: также известный как кольцевой Тип зонда диаметр: 150 мм, центральное магнитное поле больше или равен 180 oe. вес: 2,5 кг. использование этого зонда в устройстве, называемом кольцевым детектором, это принцип конструкции магнитного поля под напряжением катушки, Секционный осмотр или подходит для стержня вала, размагничивания листьев трубопровода, таких как сложная заготовка.

Машина принимает схему триггера SCR, электронные компоненты через строгий скрининг, вся машина после лечения старения, рабочие характеристики стабильны и надежны, низкий уровень отказов. Выход прибора-это безопасное напряжение, которое больше подходит для случаев, когда высоковольтное оборудование не может быть обнаружено.

Два, основные технические индикаторы

1, D Тип зонда:

(1): переменный ток = 5 кг, сила подъема постоянного тока больше или равна 18 кг (без соединения)

(2): расстояние 50200 мм (регулируется)

(3) Рабочий ток: более 8А

(4) Рабочее напряжение: AC = 38 в, DC = 10 в

(5) Вес: 2,5 кг

2, Тип зонда:

(1): AC = 4,5 kgdc = подъемная сила 18 кг

(2): расстояние 20160 мм (регулируется)

(3) Рабочее напряжение: AC = 38 в, DC = 10 в

(4) Вес: 2,0 кг

3, о Тип зонда:

(1) Центральная Магнитная прочность: 180Oe

(2) Рабочее напряжение: AC = 38 в, DC = 10 в

(3) Внутренний диаметр: 150 мм

(4) Вес: 2,8 кг

5, хост:

(1) Источник питания: 220 V + 10% 50Hz5A

(2) Размеры: 262x130x228 мм

(3) Вес: 6 кг

Три, основная конфигурация

1, CDX-I host 1

2, зонд в соответствии с потребностями клиента

3, шнур питания 1

4, Выходная линия 1

5 плавкий предохранитель 5A 2

6, лампа освещения высокой яркости 10 Вт/12 в 1

7, сертификат 1 экземпляр

8, гарантия 1 экземпляр

Четыре, эксплуатация и техническое обслуживание

Пожалуйста, внимательно прочитайте это руководство перед использованием инструмента, чтобы понять структуру и технические характеристики инструмента, инструмента и проверить требования к источнику питания, соответствуют правильному подключению, перед включением источника питания необходимо сначала использовать или спрятать перед повторным использованием, Следует проверить, что прибор находится в хорошем состоянии.

Порядок использования

Подключите шнур питания к розетке устройства.

Включите выключатель питания прибора, индикатор питания включен, и цепь управления прибором подключена одновременно.

Зонд и заготовка находятся в хорошем контакте, нажмите переключатель на зонде, затем инструмент на заготовке был Намагничен, рабочие огни. Отпустите переключатель, Затем отрежьте источник питания основной цепи, заготовка останавливает намагниченность.

Прекратите использование, выключите источник питания прибора, отключите источник питания.

Устранение неполадок

Источник питания включен без указания, не работает, предохранители, вызванные коротким замыканием или перегрузкой.

Нажмите на выключатель, датчик работает, нет инструкций по работе, из-за повреждения, вызванного рабочими огнями.

Световой индикатор, намагниченность зонда, цепь управления основной цепи или неисправность.

Источник питания включен, а не намагниченным переключателем, двунаправленный тиристорный контроллер или плохой.

Пять, вопросы, требующие внимания

Ритм работы инструмента: рекомендуется работать непрерывно в течение длительного времени:

Время намагничивания менее 3 секунд или 5 секунд между временем.

Перед использованием следует проверить, может ли напряжение питания соответствовать требованиям прибора, например, слишком высокое или слишком низкое, повредить прибор или повлиять на результаты теста.

При использовании с поверхностью зонда заготовки следует поддерживать хороший контакт, а затем нажимать переключатель на лучшей намагниченности.

Хотя прибор имеет хорошую цепь защиты от перегрузки по току, но в использовании, следует избегать, насколько это возможно, чтобы уменьшить ненужное повышение температуры.

Прибор может работать непрерывно, например, обнаруживать некоторые серьезные жары, которые должны прекратить использование, чтобы быть идентифицированы после использования причины.
