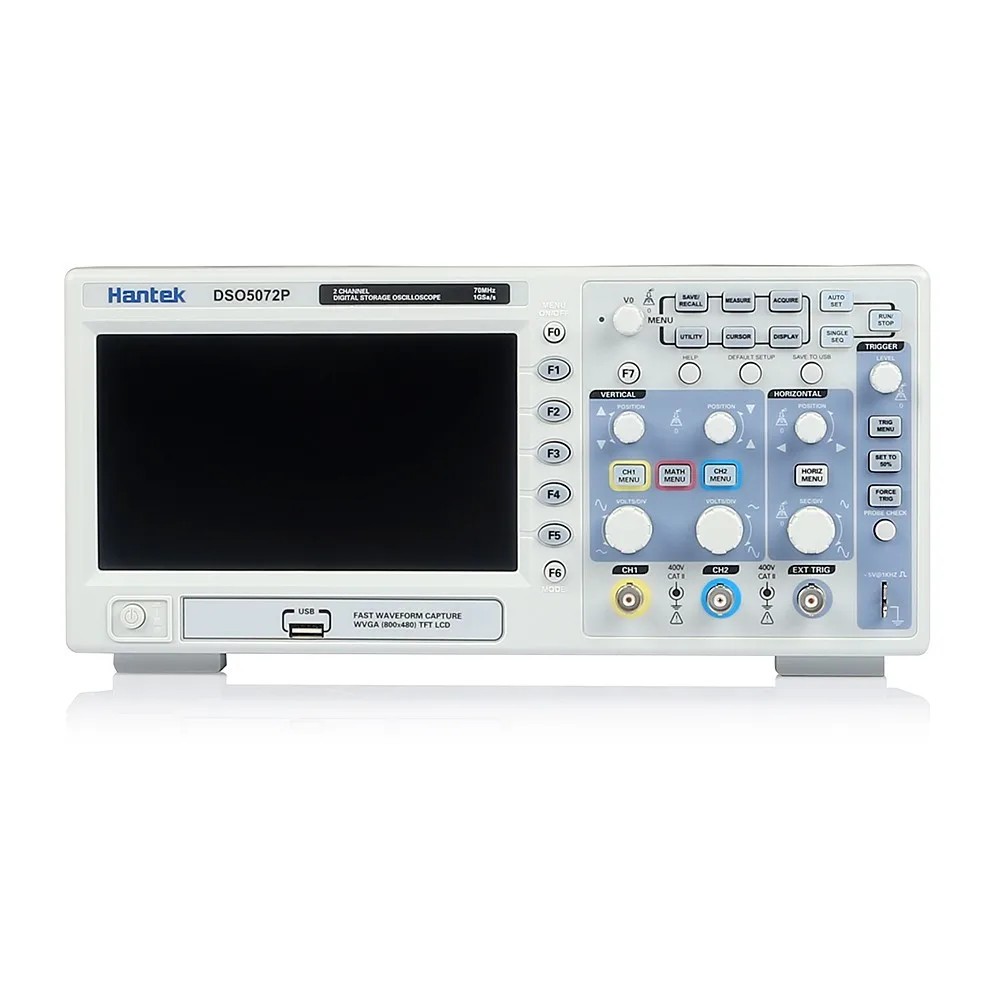

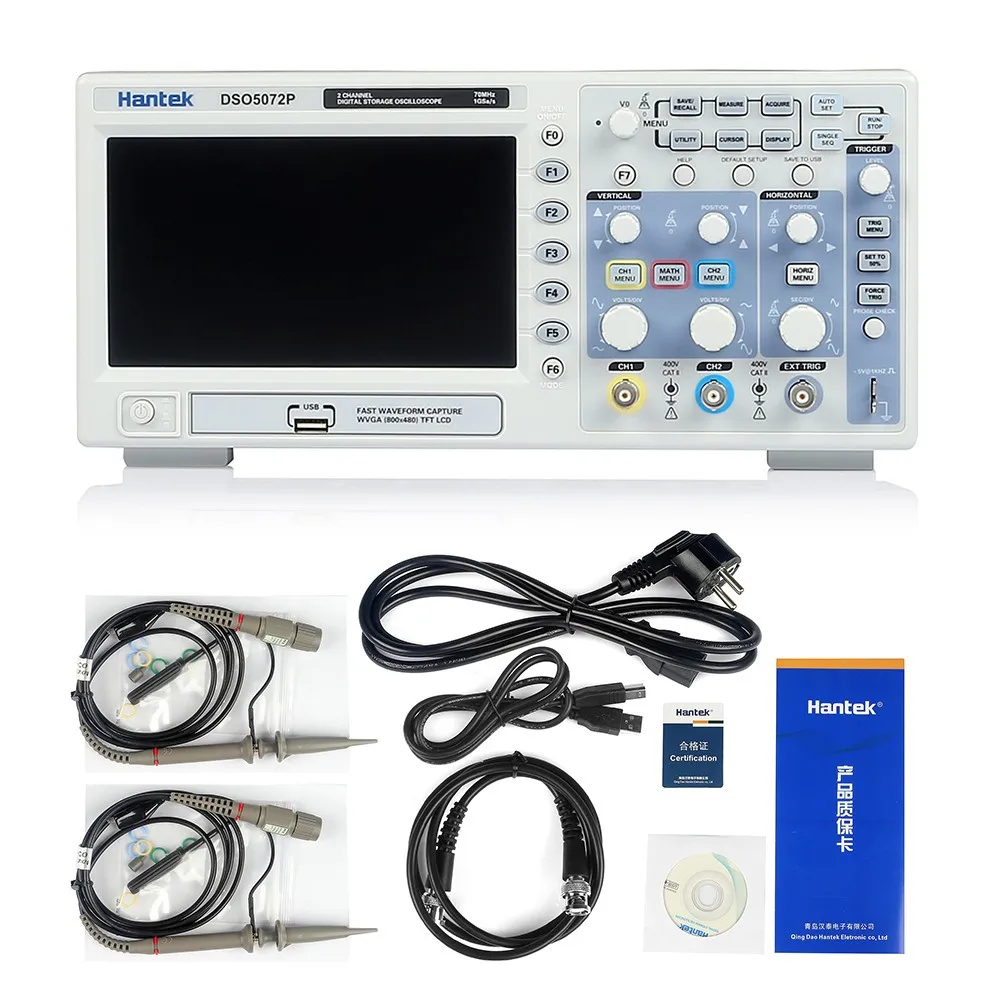

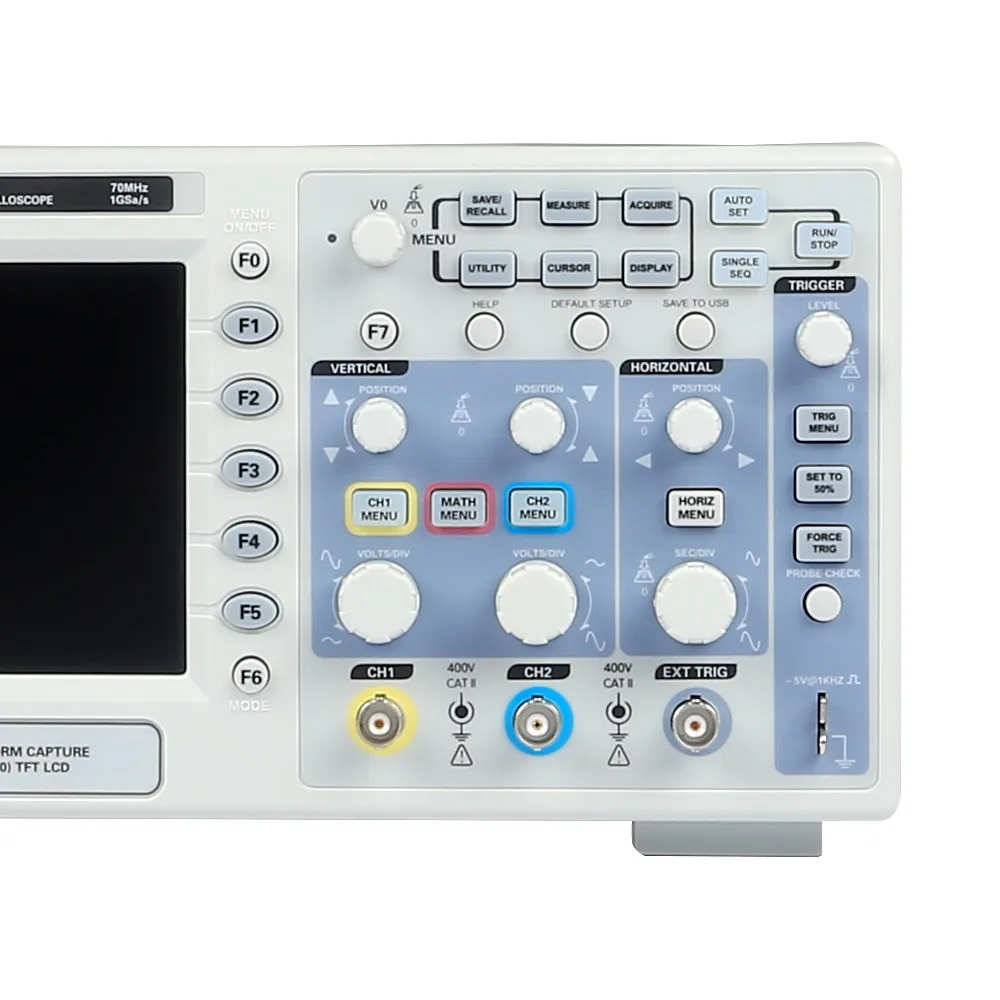

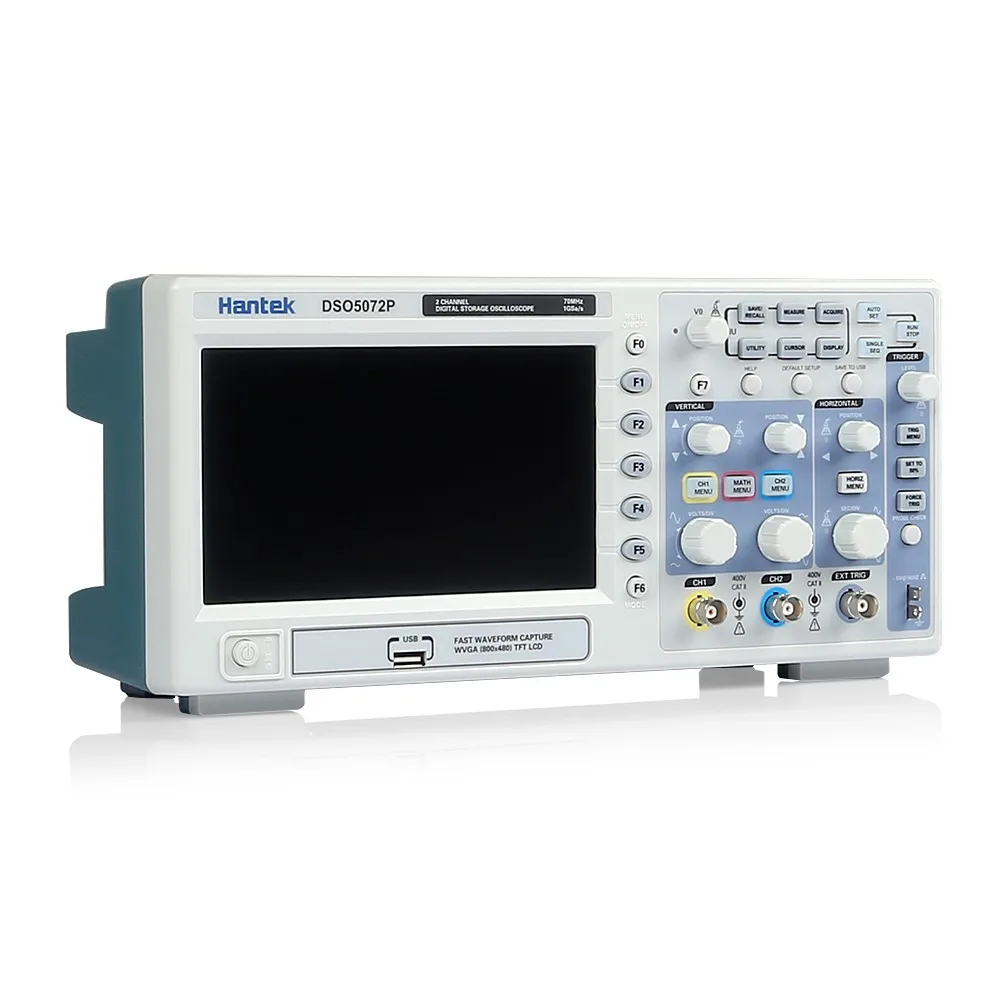

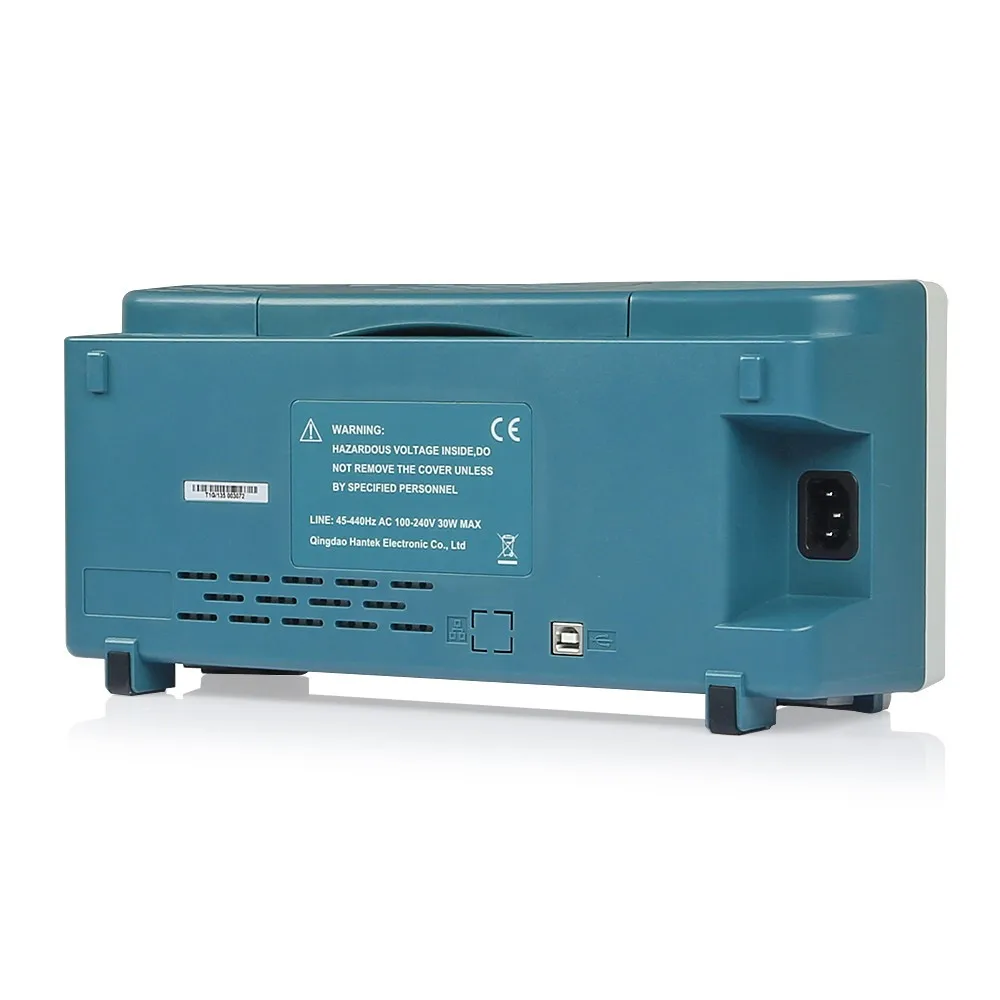

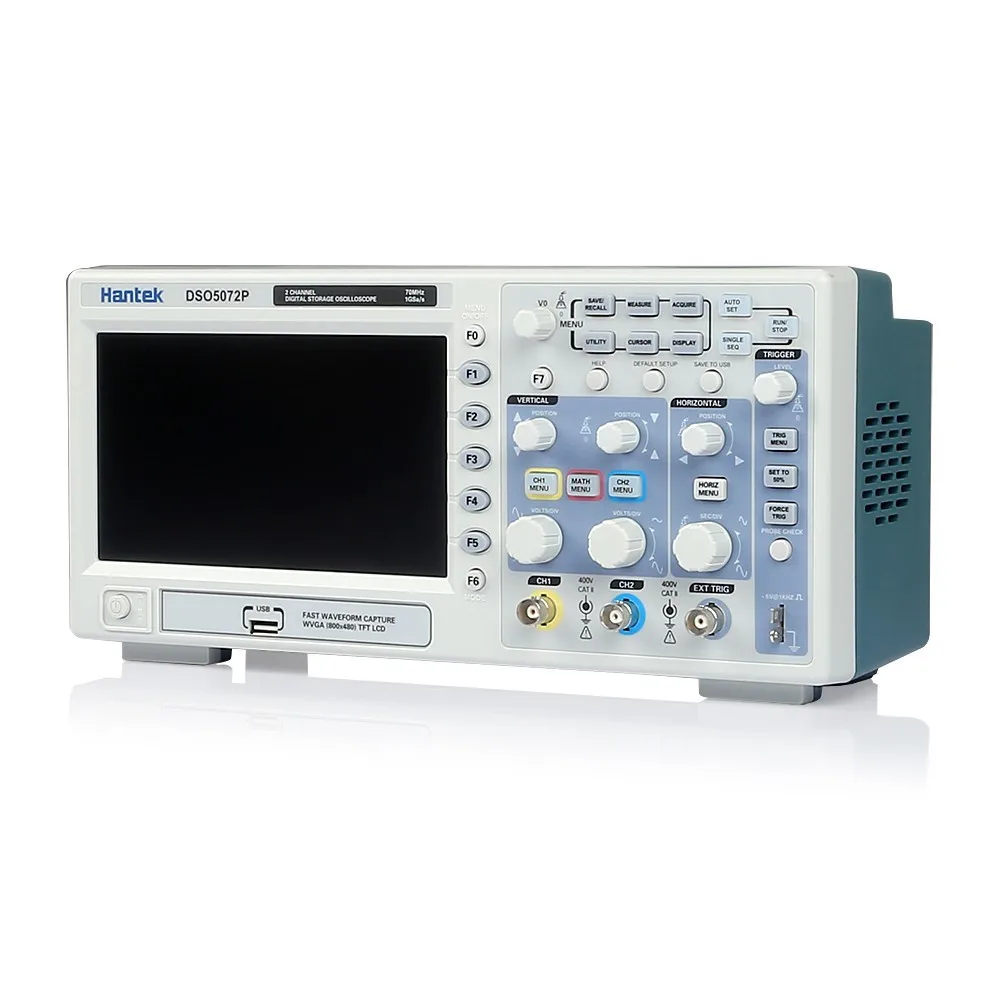

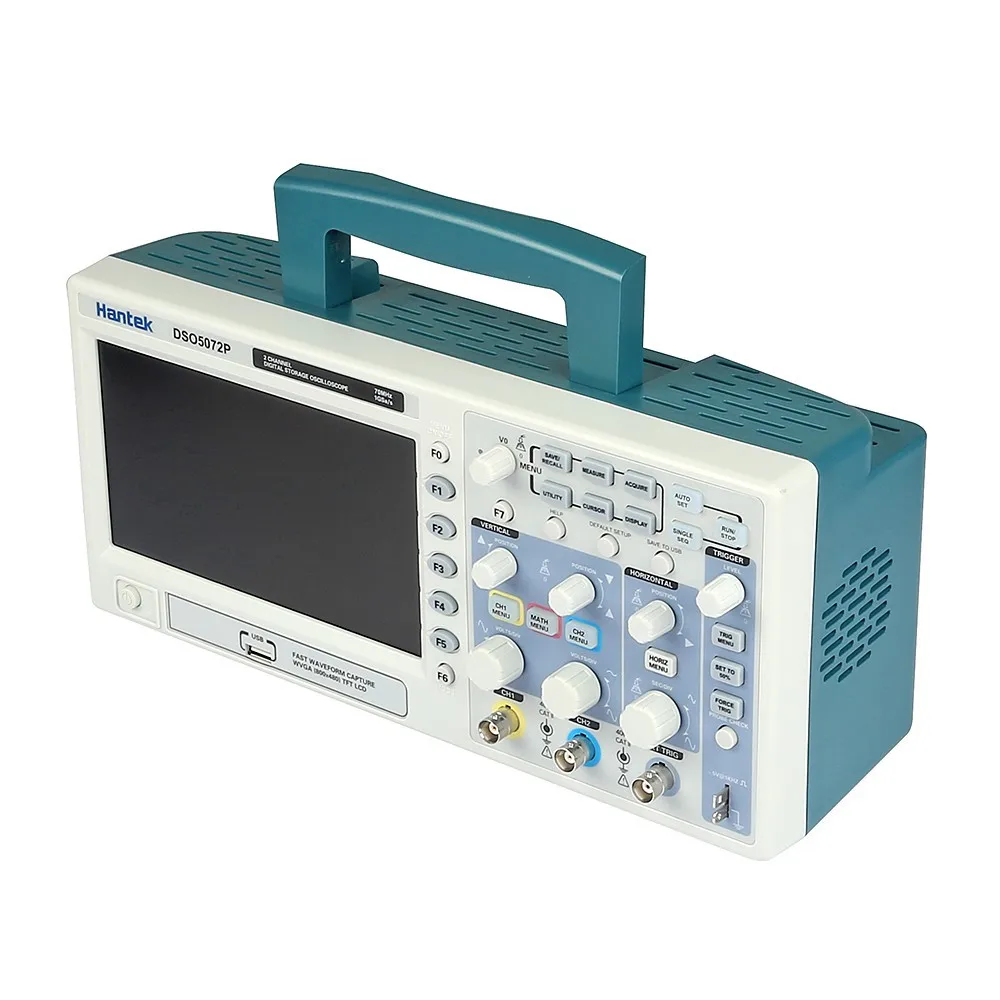

Hantek DSO5072P цифровой осциллограф 2CH 70 МГц полосы пропускания 1GS/s скорость
Описание товара
70MHz цифровой запоминающий осциллограф Hantek DSO5072P осциллограф 2CH 1GS/s PC USB Настольный Scopemeter 40K Длина 7,0-дюймовый ЖК-дисплей Особенности 70 МГц полос пропускания 1gsa/s частота образцов в реальном времени Большой (7,0 дюймов) цвета могут отображаться WVGA(800x480) Длина записи до 40K Режим триггера: кромка/ширина импульса/линия выбора видео/Слип/сверхурочные и т. Д. USB хост и подключение устройства, стандарт Несколько автоматических измерений Четыре Математические Функции, включая стандарт FFTs Предоставляет программное обеспечение для анализа в реальном времени ПК VGA дополнительно Технические характеристики МодельDSO5072PПриобретениеЧастота дискретизацииОбразец в реальном времени: 1GS/sПриобретение режимовОбычныйОбычные данные только в том случае,Пиковое ОбнаружениеВысокочастотный и randon glith захватСреднийWavefom средняя, выбор 4,8,16,32, 64128ВходыВходы муфтаAC, DC, GNDВходы Impendance1MΩ ± 2% ‖ 20pF ± 3pFЗатухания зонда1X, 10XПоддерживается зонд коэффициент затухания1X, 10X, 100X, 1000XМаксимальная Вход НапряжениеCAT I и CAT II: 300VRMS (10 ×), категория установки;
CAT III: 150VRMS (1 ×);
Категория установки II: Подавление на 20 дБ/10 выше 100 кГц до 13 в Пик переменного тока на 3 МГц * и выше. Для несинусоидальных сигналов пиковое значение должно быть менее 450 в. Экскурсия выше 300 В должна быть длительностью менее 100 мс. Уровень сигнала RMS, включая все компоненты постоянного тока, удаленные через соединение переменного тока, должен быть ограничен 300 В. Если эти значения превышены, возможно повреждение осциллографа.Горизонтальный СистемыОбразец диапазон скорости цифрового потока500 мс/с -- 1GS/sСигналов интерполяции(Sin x)/xЗапись Длина40KSEC/DIV диапазон4ns/div до 40s/divЧастота дискретизации и
Точность задержки времени± 50ppm (в течение любого ≥ 1ms интервала времени)Диапазон местоположения20ns/div до 80us/div; (-8div x s/div) до 40 мс;
200us/div до 40s/div; (-8div x s/div) до 400sТочность измерения времени Дельта
(Полная пропускная способность)Одиночный снимок, нормальный режим: ± (1 интервал образца + 100ppm × Чтение + 0.6ns);
> 16 средних значений: ± (1 интервал образца + 100ppm × Чтение + 0.4ns);
Интервал образца = s/div ÷ 200Вертикальный СистемыВертикальный Разрешение8-бит, все каналы в выборку одновременноДиапазон местоположения2 мВ/деление до 10V/divПропускная способность70 МГцВремя подъема на BNC (Типичный)5nsАналоговая полоса пропускания в нормальных и средних режимах на BNC или с зондом, DC в сочетании2 мВ/деление на 20 мВ/div, ± 400mV; 50мв/div до 200 мВ/div, ± 2V
500mV/div до 2V/div, ± 40V 5V/div, ± с алюминиевой крышкой, 50ВМатематика+, -, *, /, FFTБПФОкна: Hanning, Flatop, Rectamgular, Bartlett, Blackman;
1024 образец точкаПредел пропускной способности20 МГцНизкочастотная характеристика (-3 дБ)≤ 10 Гц на BNCDC усиления точность± 3% для нормального или среднего режима приобретения, от 5 В/див до 10 мВ/див;
± 4% для нормального или среднего режима приобретения, 5мв/див до 2МВ/ДивТочность измерения постоянного тока,
Средний режим приобретенияПри нулевом вертикальном смещении и N ≥ 16:± (3% × Чтение + 0.1div + 1МВ) выбрано только 10 мВ/div или больше;
Когда вертикальное смещение не равно нулю, и N≥ 16: ± [3% × (Чтение + вертикальное положение) + 1% вертикального положения + 0,2div]; добавьте 2 мВ для настроек от 2 мВ/див до 200 мВ/див; Добавьте 50 мВ для настроек от 200 мВ/див до 5 В/ДивВольт повторяемости результатов измерений,
Средний режим приобретенияДельта вольт между любыми двумя средними ≥ 16 волнами, приобретенными при одинаковой настройке и условиях окружающей средыТриггер СистемыТип триггераКрая, видео, пульс, наклон, со временем, альтернативаИсточник запускаCH1, CH2, EXT, EXT/5, линия переменного токаРежимы ожиданияАвто, нормальный, одиночныйМуфта ТипDC, AC, шумоподавление, HF отклонение, LF отклонениеЧувствительность триггера
(Тип триггера кромки)DC(CH1,CH2):
1div от DC до 10MHz; 1.5div от 10MHz до 100MHz; 2div от 100MHz до Full;
DC(EXT):
200 мВ от постоянного тока до 100 МГц; 350 мВ от 100 МГц до 200 МГц;
DC(EXT/5):
1V от постоянного тока в переменный 100 МГц; 1,75 V от 100 МГц до 200 МГц;
AC: смягчает сигналы ниже 10 Гц;
Отклонение ВЧ: ослабляет сигналы выше 80 кГц
LF отклонение: такие же, как и лимиты постоянного тока для частот выше 150 кГц; Ослабляет сигналы ниже 150 кГцТриггер диапазон уровняCH1/CH2: ± 8 делений от центра экрана;
EXT: ± 1,2 V;
EXT/5:± 6ВТочность уровня триггера (типичная) точность для сигналов с увеличением и падением раз ≥ 20nsCH1/CH2: 0.2div × Вольт/div в пределах ± 4 деления от центра экрана;
EXT: ± (6% настроек + 40мв);
EXT/5: ± (6% настроек + 200 мВ);Установите уровень до 50% (Типичный)Работает с входными сигналами ≥ 50 ГцВидео вспышка триггераВидео вспышка триггера ТипCH1, CH2: пиковая-пиковая амплитуда 2 делений;
EXT: 400mV;
EXT/5: 2 вФорматы сигналов и частоты поля, тип триггера видеоПоддержка NTSC, PAL и SECAM систем вещания для любого поля или любой линииВыравнивание диапазон100ns ~ 10sИмпульсный Ширина триггерИмпульсный Ширина режим запускаТриггер, когда (< , >, =, или & ne;); Положительный пульс или отрицательный пульсИмпульсный Ширина ТРИГГЕРНАЯ точкаРавный: осциллограф срабатывает, когда Задняя кромка импульса пересекает уровень триггера.
Не равен: если Пульс более узок, чем указанная ширина, то Точка запуска является задней кромкой. В противном случае осциллограф срабатывает, когда пульс продолжает работать дольше времени, указанного в ширине импульса.
Меньше, чем: точка триггера является задней кромкой.
Больше (также называется триггером сверхурочной работы): осциллограф срабатывает, когда пульс продолжает дольше времени, указанного как ширина импульсаИмпульсный Ширина диапазон20ns ~ 10sСклонНаклон режим запускаТриггер, когда (< , > , =, или & ne; ); Положительный наклон или отрицательный наклонНаклон ТРИГГЕРНАЯ точкаРавный: осциллограф срабатывает, когда наклон волны равен установленному наклону.
Не равен: осциллограф срабатывает, когда наклон волны не равен установленному наклону.
Меньше: осциллограф срабатывает, когда наклон волны меньше установленного уклона.
Больше: осциллограф срабатывает, когда наклон формы волны больше установленного уклона.Временной диапазон20ns ~ 10sТриггерный триггерСо временем режимПоднимающаяся кромка или опускающаяся кромкаВременной диапазон20ns ~ 10sАльтернативные триггерТриггер на CH1Внутренний триггер: кромка, ширина импульса, видео, наклонТриггер на CH2Внутренний триггер: кромка, ширина импульса, видео, наклонТриггер счетчик частотыСчитывания Разрешение6 цифрТочность (обычная)± 30ppm (включая все Частотные ошибки и ± 1 погрешность)Частотный диапазонAC в сочетании, от 4 Гц минимум до номинальной полосы пропусканияИсточник сигналаШирина импульса или кромки режима запуска: все доступные источники триггера
Счетчик частоты измеряет источник триггера в любое время, в том числе, когда поглощение осциллографа происходит из-за изменений в состоянии работы или приобретения одного события съемки завершено.
Режим триггера ширины импульса: осциллограф считает импульсы значительной величины внутри окна измерения 1s, которые квалифицируются как срабатывающие события, например, узкие импульсы в пульсе PWM, если установлен режим <и ширина устанавливается в относительно небольшое время.
Режим триггера кромки: осциллограф считает все края достаточной величины и правильность полярности.
Режим запуска видео: счетчик частоты не работает.МераИзмерение курсораРазница напряжения между курсорами: △в
Разница во времени между курсорами: △T
Взаимный △T в Hertz (1/& Delta;T)Авто measuermentЧастота, период, среднее, Pk-Pk, Cycli RMS, минимальное, максимальное, время подъема, время падения, + ширина импульса,-ширина импульса, Delay1-2Rise, Delay1-2Fall, + обязанность, -Duty, Vbase, Vtop, Vmid, Vamp, Overshoot, Preshoot, Preiod Mean, Preiod RMS, FOVShoot, RPREShoot, B WIDTH, FRF, FFR, LRR, LRF, LFR, LFFДисплейДисплей Тип7 дюймов 64K цветной TFT (диагональный жидкий кристалл)Дисплей Разрешение800 горизонтальных 480 вертикальных пикселейДисплей контрастРегулируемый (16 зубчатых колес) с индикатором ходаЗонд компенсатор ВыходВыходное напряжение (типичное)Около 5Vpp в ≥ 1MΩ нагрузкиЧастота (обычная)1 кГцПитаниеПоставка Напряжение100-120VACRMS(± 10%), 45 Гц до 440 Гц, CATⅡ
120-240VACRMS(± 10%), 45 Гц до 66 Гц, CATⅡМощность потребления<30WПредохранитель2A, рейтинг, 250VНа окружающую средуТемператураРабота: 32 ℉ до 122 ℉ (0 ℃ до 50 ℃);
Нерабочий: от-40 ℉ до 159,8 ℉ (от-40 ℃ до + 71 ℃)Метод охлажденияКонвекционная печьВлажность+ 104 ℉ или ниже (+ 40 ℃ или ниже): ≤ 90% относительной влажности;
106 ℉ до 122 ℉ (+ 41 ℃ до 50 ℃): ≤ 60% относительная влажностьВысота над уровнем моряРабочий режим: ниже 3000 м (10000 футов);
Неработоспособность: ниже 15000 м (50000 футов)Механические часыРазмерыДлина 385 мм, ширина 200 мм, высота 245 ммВес3,5 кг (с упаковкой); 2,08 кг (без упаковки) Посылка включает в себя Цифровой осциллограф-1 шт. 2 х зонды 1 х осциллограф Линия электропередачи 1 x Hantek data CD 1 x USB кабель 1 x производитель сертификат Изображение продукта
CAT III: 150VRMS (1 ×);
Категория установки II: Подавление на 20 дБ/10 выше 100 кГц до 13 в Пик переменного тока на 3 МГц * и выше. Для несинусоидальных сигналов пиковое значение должно быть менее 450 в. Экскурсия выше 300 В должна быть длительностью менее 100 мс. Уровень сигнала RMS, включая все компоненты постоянного тока, удаленные через соединение переменного тока, должен быть ограничен 300 В. Если эти значения превышены, возможно повреждение осциллографа.Горизонтальный СистемыОбразец диапазон скорости цифрового потока500 мс/с -- 1GS/sСигналов интерполяции(Sin x)/xЗапись Длина40KSEC/DIV диапазон4ns/div до 40s/divЧастота дискретизации и
Точность задержки времени± 50ppm (в течение любого ≥ 1ms интервала времени)Диапазон местоположения20ns/div до 80us/div; (-8div x s/div) до 40 мс;
200us/div до 40s/div; (-8div x s/div) до 400sТочность измерения времени Дельта
(Полная пропускная способность)Одиночный снимок, нормальный режим: ± (1 интервал образца + 100ppm × Чтение + 0.6ns);
> 16 средних значений: ± (1 интервал образца + 100ppm × Чтение + 0.4ns);
Интервал образца = s/div ÷ 200Вертикальный СистемыВертикальный Разрешение8-бит, все каналы в выборку одновременноДиапазон местоположения2 мВ/деление до 10V/divПропускная способность70 МГцВремя подъема на BNC (Типичный)5nsАналоговая полоса пропускания в нормальных и средних режимах на BNC или с зондом, DC в сочетании2 мВ/деление на 20 мВ/div, ± 400mV; 50мв/div до 200 мВ/div, ± 2V
500mV/div до 2V/div, ± 40V 5V/div, ± с алюминиевой крышкой, 50ВМатематика+, -, *, /, FFTБПФОкна: Hanning, Flatop, Rectamgular, Bartlett, Blackman;
1024 образец точкаПредел пропускной способности20 МГцНизкочастотная характеристика (-3 дБ)≤ 10 Гц на BNCDC усиления точность± 3% для нормального или среднего режима приобретения, от 5 В/див до 10 мВ/див;
± 4% для нормального или среднего режима приобретения, 5мв/див до 2МВ/ДивТочность измерения постоянного тока,
Средний режим приобретенияПри нулевом вертикальном смещении и N ≥ 16:± (3% × Чтение + 0.1div + 1МВ) выбрано только 10 мВ/div или больше;
Когда вертикальное смещение не равно нулю, и N≥ 16: ± [3% × (Чтение + вертикальное положение) + 1% вертикального положения + 0,2div]; добавьте 2 мВ для настроек от 2 мВ/див до 200 мВ/див; Добавьте 50 мВ для настроек от 200 мВ/див до 5 В/ДивВольт повторяемости результатов измерений,
Средний режим приобретенияДельта вольт между любыми двумя средними ≥ 16 волнами, приобретенными при одинаковой настройке и условиях окружающей средыТриггер СистемыТип триггераКрая, видео, пульс, наклон, со временем, альтернативаИсточник запускаCH1, CH2, EXT, EXT/5, линия переменного токаРежимы ожиданияАвто, нормальный, одиночныйМуфта ТипDC, AC, шумоподавление, HF отклонение, LF отклонениеЧувствительность триггера
(Тип триггера кромки)DC(CH1,CH2):
1div от DC до 10MHz; 1.5div от 10MHz до 100MHz; 2div от 100MHz до Full;
DC(EXT):
200 мВ от постоянного тока до 100 МГц; 350 мВ от 100 МГц до 200 МГц;
DC(EXT/5):
1V от постоянного тока в переменный 100 МГц; 1,75 V от 100 МГц до 200 МГц;
AC: смягчает сигналы ниже 10 Гц;
Отклонение ВЧ: ослабляет сигналы выше 80 кГц
LF отклонение: такие же, как и лимиты постоянного тока для частот выше 150 кГц; Ослабляет сигналы ниже 150 кГцТриггер диапазон уровняCH1/CH2: ± 8 делений от центра экрана;
EXT: ± 1,2 V;
EXT/5:± 6ВТочность уровня триггера (типичная) точность для сигналов с увеличением и падением раз ≥ 20nsCH1/CH2: 0.2div × Вольт/div в пределах ± 4 деления от центра экрана;
EXT: ± (6% настроек + 40мв);
EXT/5: ± (6% настроек + 200 мВ);Установите уровень до 50% (Типичный)Работает с входными сигналами ≥ 50 ГцВидео вспышка триггераВидео вспышка триггера ТипCH1, CH2: пиковая-пиковая амплитуда 2 делений;
EXT: 400mV;
EXT/5: 2 вФорматы сигналов и частоты поля, тип триггера видеоПоддержка NTSC, PAL и SECAM систем вещания для любого поля или любой линииВыравнивание диапазон100ns ~ 10sИмпульсный Ширина триггерИмпульсный Ширина режим запускаТриггер, когда (< , >, =, или & ne;); Положительный пульс или отрицательный пульсИмпульсный Ширина ТРИГГЕРНАЯ точкаРавный: осциллограф срабатывает, когда Задняя кромка импульса пересекает уровень триггера.
Не равен: если Пульс более узок, чем указанная ширина, то Точка запуска является задней кромкой. В противном случае осциллограф срабатывает, когда пульс продолжает работать дольше времени, указанного в ширине импульса.
Меньше, чем: точка триггера является задней кромкой.
Больше (также называется триггером сверхурочной работы): осциллограф срабатывает, когда пульс продолжает дольше времени, указанного как ширина импульсаИмпульсный Ширина диапазон20ns ~ 10sСклонНаклон режим запускаТриггер, когда (< , > , =, или & ne; ); Положительный наклон или отрицательный наклонНаклон ТРИГГЕРНАЯ точкаРавный: осциллограф срабатывает, когда наклон волны равен установленному наклону.
Не равен: осциллограф срабатывает, когда наклон волны не равен установленному наклону.
Меньше: осциллограф срабатывает, когда наклон волны меньше установленного уклона.
Больше: осциллограф срабатывает, когда наклон формы волны больше установленного уклона.Временной диапазон20ns ~ 10sТриггерный триггерСо временем режимПоднимающаяся кромка или опускающаяся кромкаВременной диапазон20ns ~ 10sАльтернативные триггерТриггер на CH1Внутренний триггер: кромка, ширина импульса, видео, наклонТриггер на CH2Внутренний триггер: кромка, ширина импульса, видео, наклонТриггер счетчик частотыСчитывания Разрешение6 цифрТочность (обычная)± 30ppm (включая все Частотные ошибки и ± 1 погрешность)Частотный диапазонAC в сочетании, от 4 Гц минимум до номинальной полосы пропусканияИсточник сигналаШирина импульса или кромки режима запуска: все доступные источники триггера
Счетчик частоты измеряет источник триггера в любое время, в том числе, когда поглощение осциллографа происходит из-за изменений в состоянии работы или приобретения одного события съемки завершено.
Режим триггера ширины импульса: осциллограф считает импульсы значительной величины внутри окна измерения 1s, которые квалифицируются как срабатывающие события, например, узкие импульсы в пульсе PWM, если установлен режим <и ширина устанавливается в относительно небольшое время.
Режим триггера кромки: осциллограф считает все края достаточной величины и правильность полярности.
Режим запуска видео: счетчик частоты не работает.МераИзмерение курсораРазница напряжения между курсорами: △в
Разница во времени между курсорами: △T
Взаимный △T в Hertz (1/& Delta;T)Авто measuermentЧастота, период, среднее, Pk-Pk, Cycli RMS, минимальное, максимальное, время подъема, время падения, + ширина импульса,-ширина импульса, Delay1-2Rise, Delay1-2Fall, + обязанность, -Duty, Vbase, Vtop, Vmid, Vamp, Overshoot, Preshoot, Preiod Mean, Preiod RMS, FOVShoot, RPREShoot, B WIDTH, FRF, FFR, LRR, LRF, LFR, LFFДисплейДисплей Тип7 дюймов 64K цветной TFT (диагональный жидкий кристалл)Дисплей Разрешение800 горизонтальных 480 вертикальных пикселейДисплей контрастРегулируемый (16 зубчатых колес) с индикатором ходаЗонд компенсатор ВыходВыходное напряжение (типичное)Около 5Vpp в ≥ 1MΩ нагрузкиЧастота (обычная)1 кГцПитаниеПоставка Напряжение100-120VACRMS(± 10%), 45 Гц до 440 Гц, CATⅡ
120-240VACRMS(± 10%), 45 Гц до 66 Гц, CATⅡМощность потребления<30WПредохранитель2A, рейтинг, 250VНа окружающую средуТемператураРабота: 32 ℉ до 122 ℉ (0 ℃ до 50 ℃);
Нерабочий: от-40 ℉ до 159,8 ℉ (от-40 ℃ до + 71 ℃)Метод охлажденияКонвекционная печьВлажность+ 104 ℉ или ниже (+ 40 ℃ или ниже): ≤ 90% относительной влажности;
106 ℉ до 122 ℉ (+ 41 ℃ до 50 ℃): ≤ 60% относительная влажностьВысота над уровнем моряРабочий режим: ниже 3000 м (10000 футов);
Неработоспособность: ниже 15000 м (50000 футов)Механические часыРазмерыДлина 385 мм, ширина 200 мм, высота 245 ммВес3,5 кг (с упаковкой); 2,08 кг (без упаковки) Посылка включает в себя Цифровой осциллограф-1 шт. 2 х зонды 1 х осциллограф Линия электропередачи 1 x Hantek data CD 1 x USB кабель 1 x производитель сертификат Изображение продукта
