Полная посылка UPA-USB HW2018 SW1.3 с адаптерами TMS и NEC

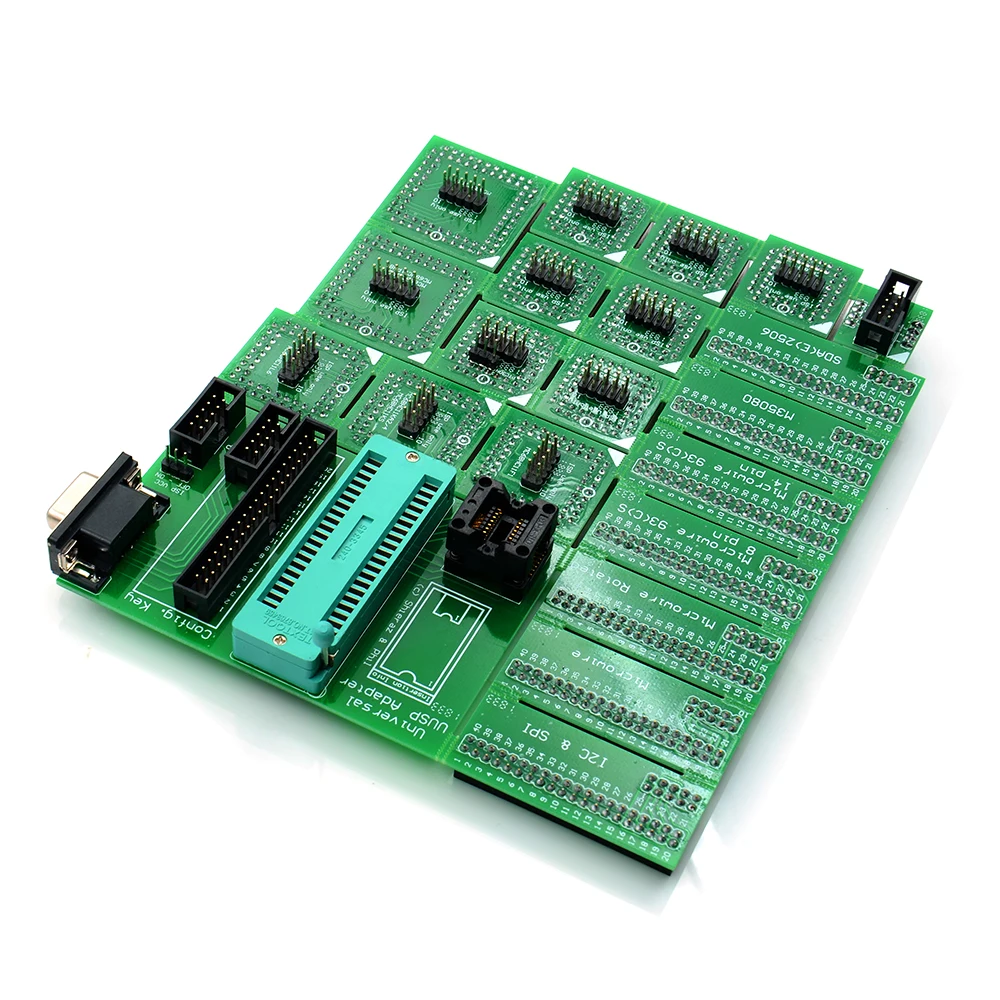

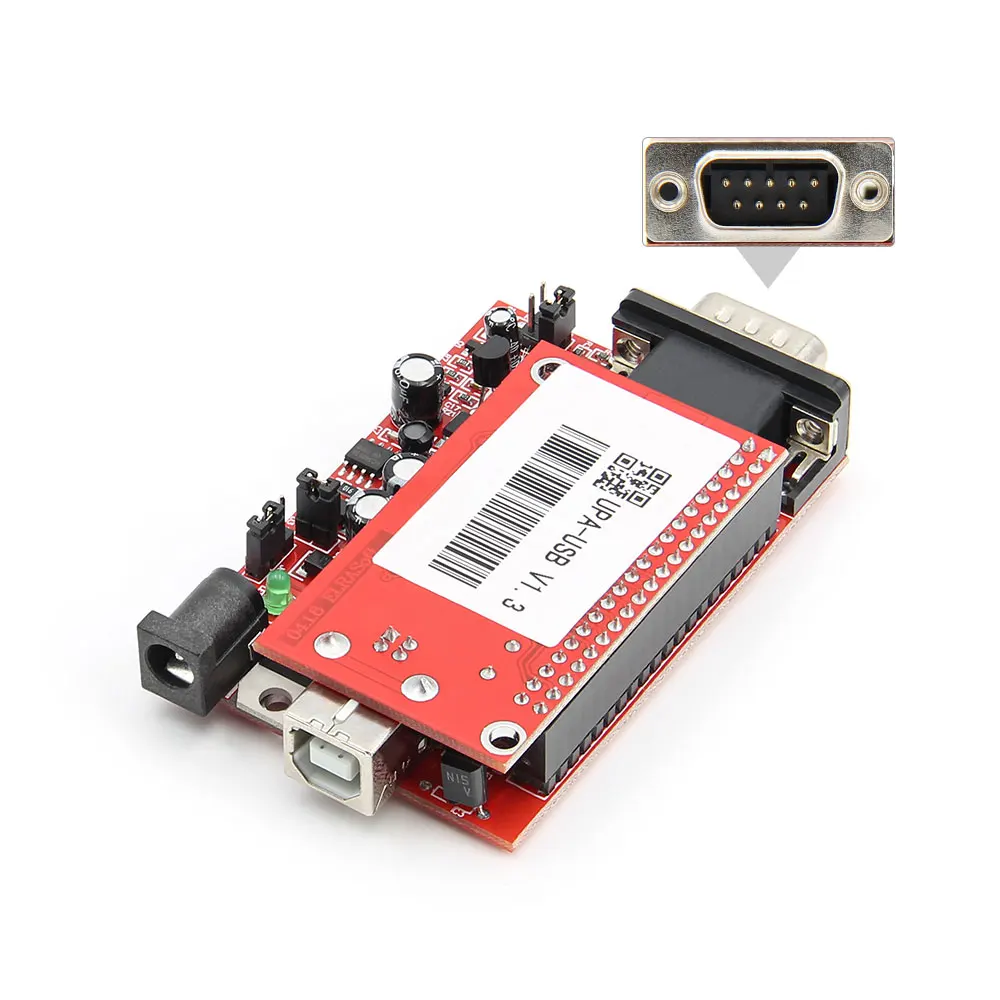

Полная версия UPAUSB HW2018 SW1.3 со специальными адаптерами TMS и NEC-это полный комплект со всеми Адаптеры, Основное устройство может быть непосредственно подключено к программному обеспечению, которое мы предлагаем (UPA-USB Серийный программист) или с помощью дополнительного удлинительного кабеля DB9 male / female 1:1. Он оснащен 40-контактным разъемом ZIF для всех узких и широких устройств DIP / DIL, а также С 16 pin SOIC ZIF (150mil, узкая) розетка для покрытия наиболее часто используемых устройств. Конфигурация устройства выполняется через специальные ключи конфигурации, которые делают работу удобной и Безопасно по сравнению с проводкой все вручную. Дополнительные пакеты могут быть покрыты обычно Доступные адаптеры, подключенные к разъему 40 pin ZIF. Основное устройство дополнительно включает в себя 10-контактный разъем ISP, где включены адаптеры ISP, может быть Подключен с помощью стандартного 1:1 плоского ленточного кабеля (входит в комплект). В комплекте PLCC ISP адаптеры Чтобы положить непосредственно на паяный чип целевого устройства, что делает работу удобной и безопасной По сравнению с пайкой или с помощью зажимов, соединяющих все вручную. Питание от UUSP до ISP Цель может быть включена или отключена перемычкой рядом с 10 pin ISP коннектором)

Описание товара

Название продукта: UPA-USB HW2018 SW1.3 полная версия с адаптерами TMS и NEC Язык: английский. Версия HW: 2018 SW версия: V1.3

UPA-USB устройство программист HW2018 SW1.3 улучшение

1. Добавлена поддержка MC9S12HY64/HA32 2. Добавлена поддержка последовательной флэш-памяти: A25L512/010/020/040/080/016/032, SST25VF512A/010A/020B/040B/080B/016B/032B, S25FL004A/008A/016A/032A/064A 3. Добавлена поддержка 24C1024, 24C1025 4. Добавлен объем памяти для удаления данных на фотографии 16F913-7/946, 12F629/675 5. Добавлена функция сценария GetPage 6. Добавлена функция сценария AutoBaudRateDevice (только устройства hc08) 7. Добавлен скрипт функции GetProgrammerFrameChildCtrl( AChildCtrlName: string): TControl 8. Добавлен скрипт функции enablepicmemoryregions (AProgram, AID, AConfig, ACalibration, AEEPROM: boolean ): boolean; 9. Исправлена ошибка с функциями сценария программирование, считывание... При использовании с фотографиями 10. Исправлена ошибка с функцией sethc08security bytes (SecBytes: string) 11. Исправлена ошибка при считывании 68hc11, если осциллятор не установлен в Auto 12. Обновленные Примеры файлов 13. Программное обеспечение подписано в цифровой форме 14. Один зажим, добавлены 3 новых адаптера 15. Драйвер USB upausb.sys-цифровой подписи и может использоваться с 64-битной windows XP/Vista/7

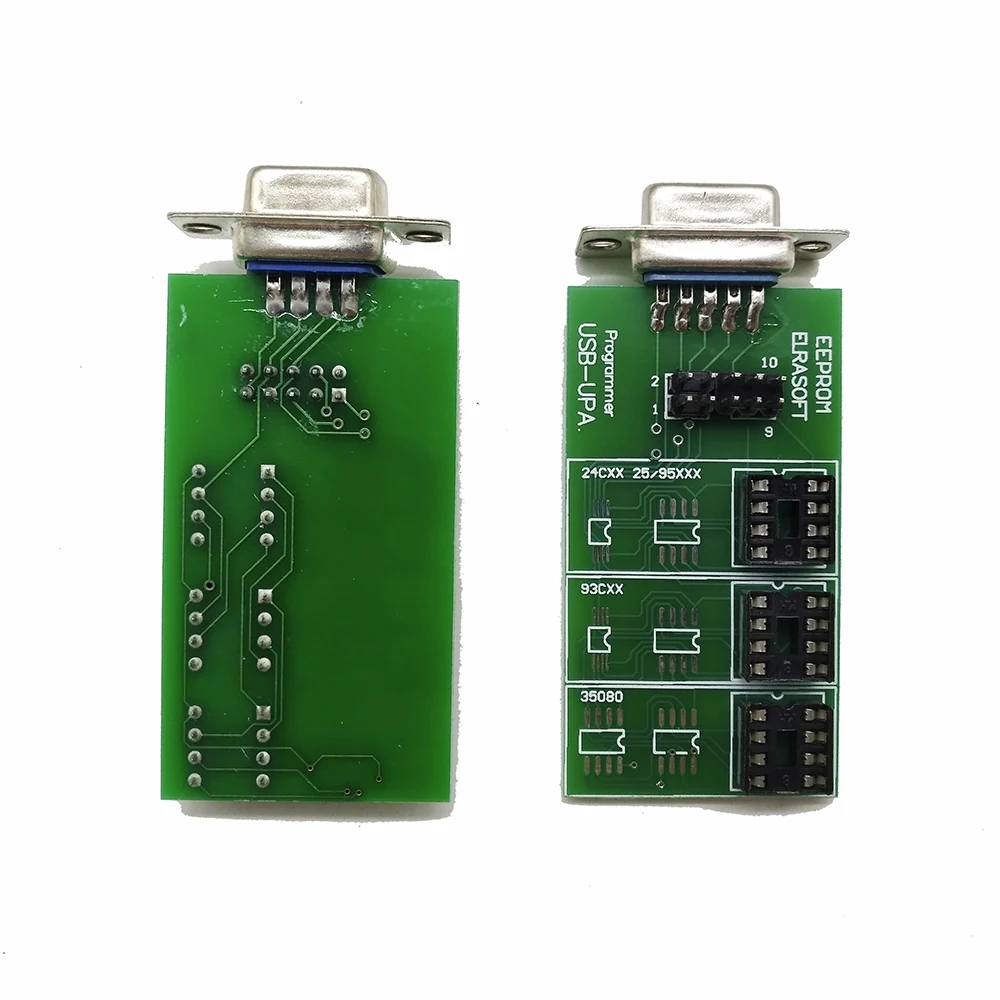

Eeproms:

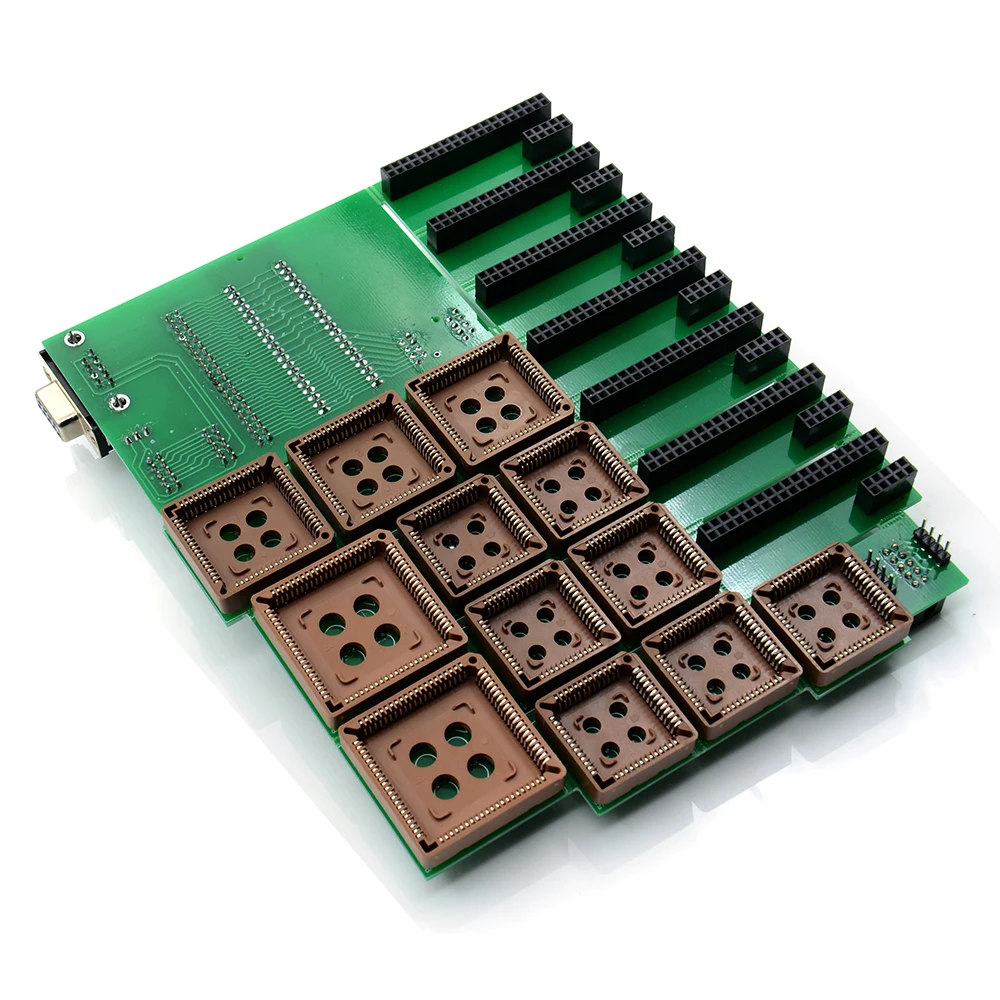

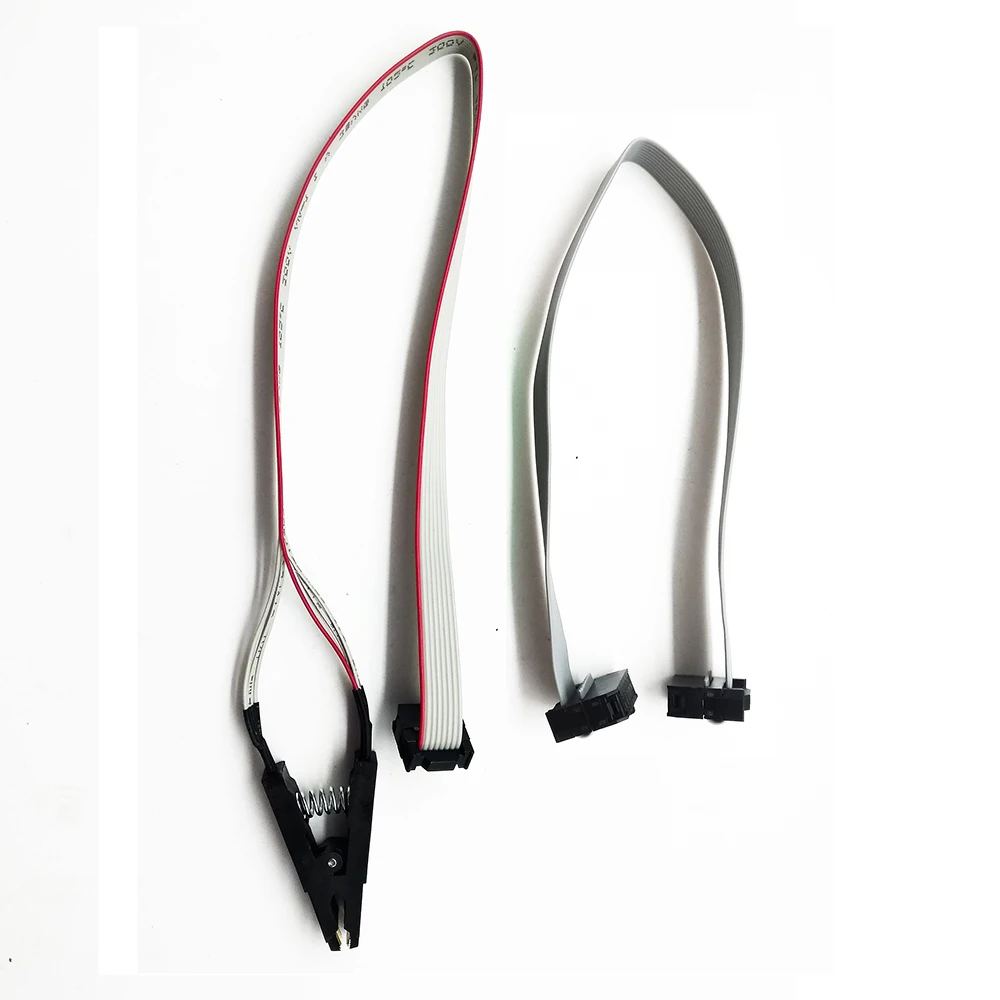

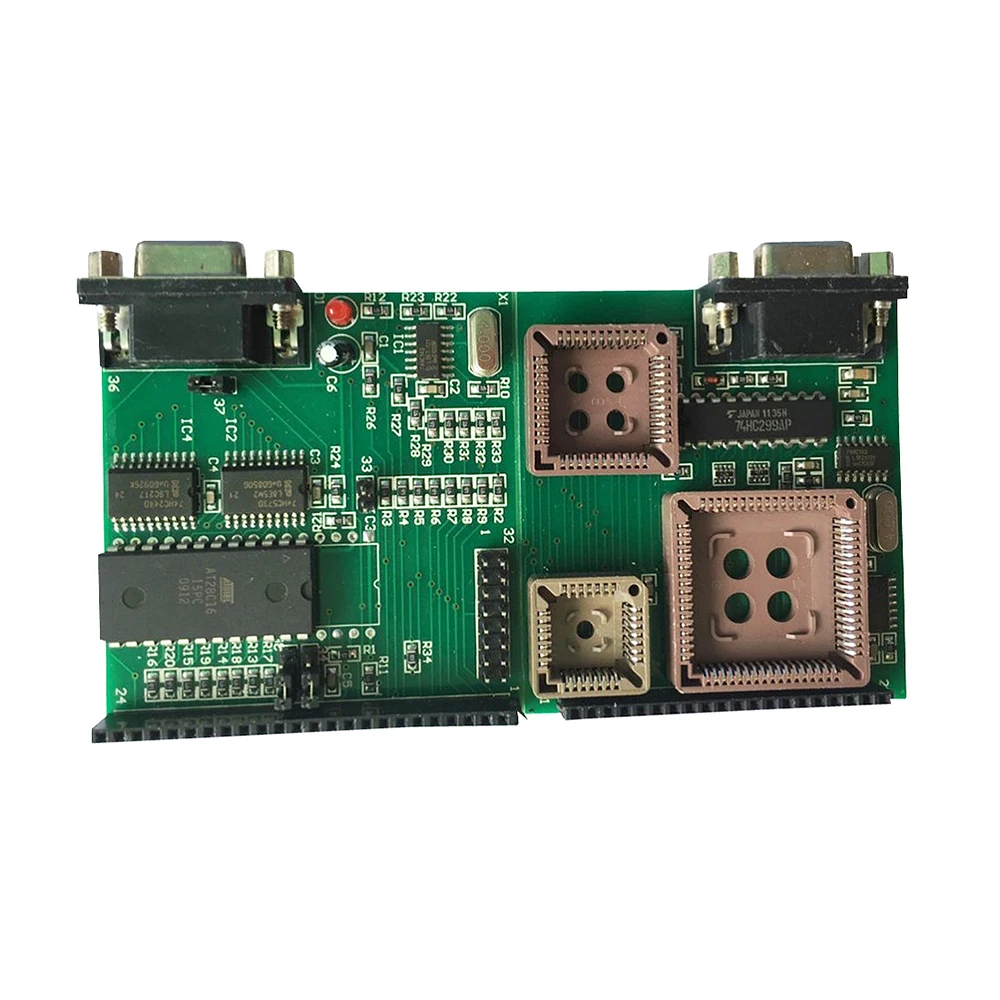

Просто подключите материнскую плату к программатору UPA напрямую или с помощью DB9 male / female Удлинительный кабель (1:1). Вставьте правильный ключ конфигурации в слот материнской платы и начните Программирование через ZIF или SOIC Socket. Вы также можете использовать прилагаемый DIL-10pin Плоский заголовок, поместите его в гнездо ZIF и подключите SOIC зажим или зажимы для использования ISP. Motorola MCU's Выберите адаптер, который вы хотите использовать, прикрепите плоский кабель к адаптеру (PIN1 всегда указан, Как на кабеле, так и на адаптере), а также на разъем ISP для основной платы 10pin. Выберите источник питания VCC с помощью перемычки на материнской плате рядом с разъемом ISP (On = target поставляется из upa, off = target получил собственную поставку). Вставьте адаптер поверх пайки PLCC MCU на целевой PCB. (Без пайки, без разборки, без подсчета контактов, экономит много Время и хлопот, и давайте вам сделать вашу работу быстрее, точнее и проще)

STMicroelectronics ST62 *:

ST6240, ST6245, ST6249 NSC CR16 *: CR16HCS5(9), CR16MCS5(9), CR16MES5(9), CR16MFS5(9), CR16MCT5/9, CR16HCT5/9 для Motorola HC05 *: MC68HC05B6, MC68HC05B8, MC68HC05B16, MC68HC705B16, MC68HC05B32, MC68HC05E6, MC68HC705E6, MC68HC05H12, MC68HC05L28, MC68HC05P3, MC68HC705P3 *, MC68HC05X16, MC68HC05X32 для Motorola HC08 *: MC68HC08AS20, MC68HC08AS32, MC68HC08AS60, MC68HC08AZ32, MC68HC(9)08AZ32A, MC68HC908AZ60, MC68HC908AZ60A для Motorola HC11 *: MC68HC11A1, MC68HC11A8, MC68HC11E9, MC68HC11EA9, MC68HC11E20, MC68HC11F1, MC68HC11K4, MC68HC11KA2, MC68HC11KA4, MC68HC11KG4, MC68HC11KS2, MC68HC11KS8, MC68HC11L6, MC68HC11P2, MC68HC11PA8, MC68HC11PH8 для Mot-rola HC12 *: MC68HC912B32, MC68HC912BE32, MC68HC912D60, MC68HC912D60A, MC68HC912DC128A, MC68HC912DG128, MC68HC912DG128A для Mot-orola HCS12 *: MC9S12D64, MC9S12A128, MC9S12DG128, MC9S12DG256, MC9S12H128, MC9S12H256 Atmel 8051 Архитектура: AT89S51, AT89S52, AT89S53, AT89S8252, AT89S8253 Atmel AVR 8Bit риск: AT90S1200, AT90S2313, AT90S2323, AT90S2333, AT90S2343, AT90S4433, AT90S4434, AT90S8515, AT90S8535, ATmega8, ATmega16, ATmega161, ATmega162, ATmega163, ATmega323, ATmega64, ATmega103, ATmega128, ATtiny12, ATtiny15, ATtiny2313 микрочип PIC12: PIC12F508, PIC12F509, PIC12F629, PIC12F675 микрочип PIC16: PIC16F627(A), PIC16F628(A), PIC16F648A, PIC16F72, PIC16F73, PIC16F74, PIC16F76, PIC16F77, PIC16F818, PIC16F819, PIC16F83, PIC16F84(A), PIC16F870, PIC16F871, PIC16F872, PIC16F873(A), PIC16F874(A), PIC16F876(A), PIC16F877(A) EEPROMs I2C: 24C01, 24C02, 24C04, 24C08, 24C16, 24C32, 24C64, 24C65, 24C128, 24C256, 24C512, 85C72, 85C82, 85C92, BAW574252, GRM003, GRM004, GRM005, KKZ06F, MCM2814, PCA8581, PCF8581, PCF8582, PCF8594, PCF8598, PCF85102, PCF85116, SDA2516, SDA2526, SDA2546, X24C00, X24C01 Микропровод EEPROMs: 7002, 93C06, 93C14, 93C46, 93C56, 93C57, 93C66, 93C76, 93C86, 93S46, 93S56, 93S66, GRN001, GRO002, KKZ01, S220, S2914, ST61907, XLS93C46 EEPROMs SPI: M35080, 25C010, 25C020, 25C040, 25C080, 25C128, 25C160, 25C256, 25C320, 25C640, M25P05, M25P10, M25P20, M25P40, M25P80, ST95010, ST95020, ST95040, ST95080, ST95160, ST95320, ST95640, ST95P02, ST95P04, ST95P08, X5043, X5045EEPROMs Разное: CXK1011, CXK1012, CXK1013, M6M80011, M6M80021, M6M80041, SDE2506, TC89101, TC89102 * EEPROM только NEC .. uDP780828A uDP780948 uDP780949 uDP780973 uDP780974 TMS...TMS370CX02 TMS370CX32 TMS370CX36 TMS370CX42 TMS370CX56 TMS370CX56 TMS370CX56 78K0/HC912 TMS370CX58 TMS370CX58 78K0/HC912 TMS375C006

Посылка содержит:

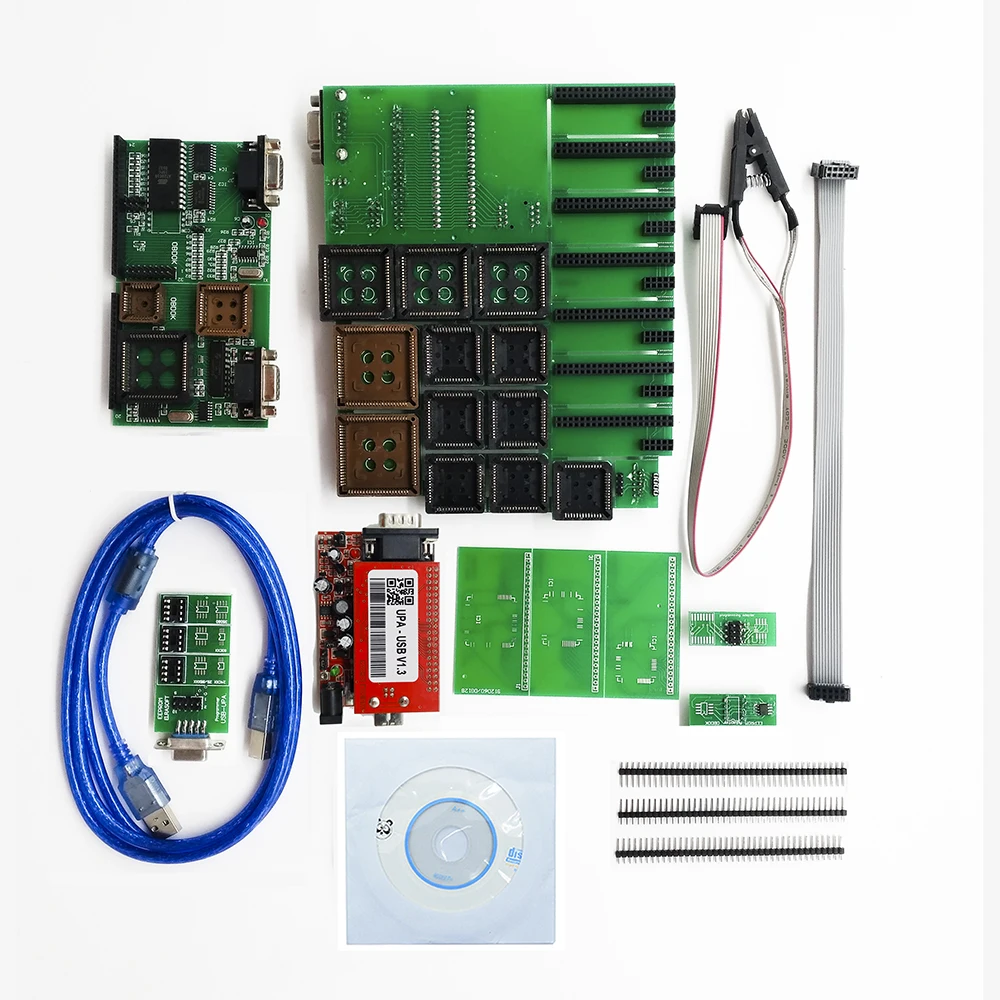

Как показано на рисунке: 12 шт.

Фотографии продукта

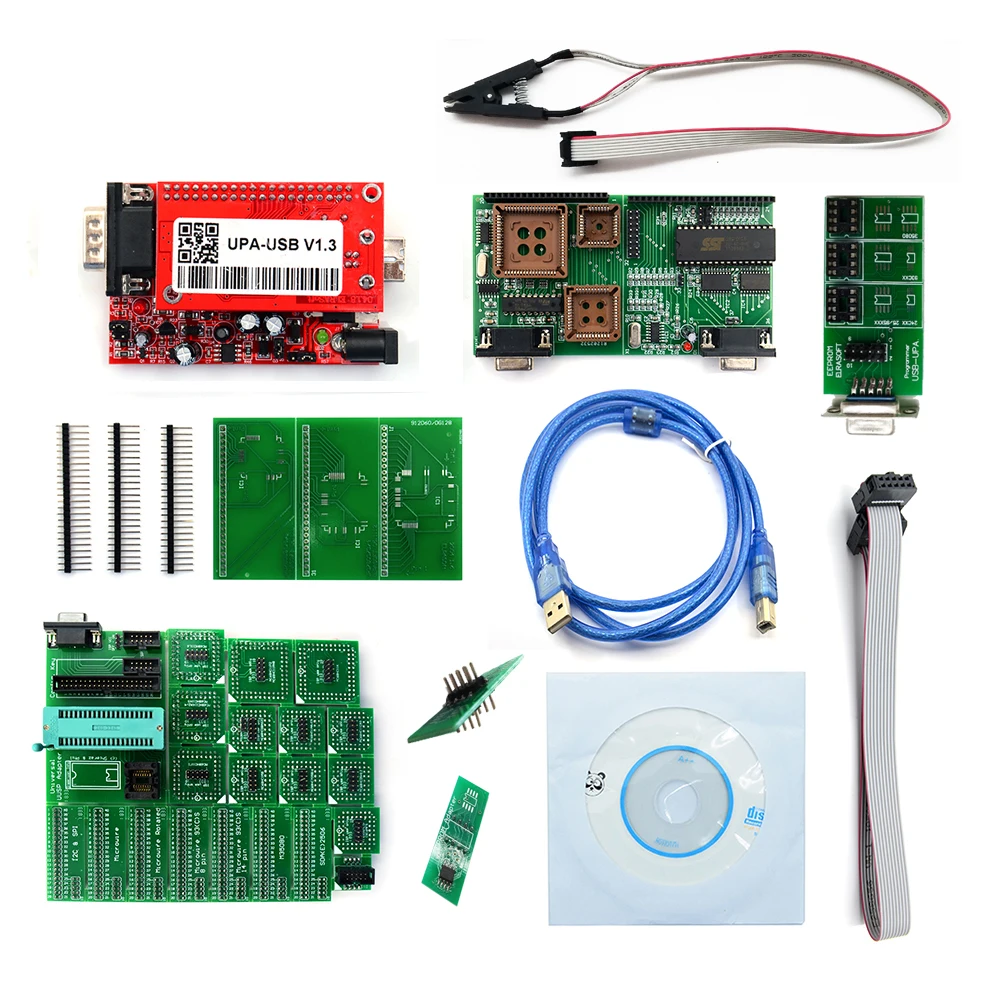

Фотографии всего продукта
