      DL-CT03C2.0МиниатюрныйПрецизионный трансформатор тока

Во-первых, характеристики:

1, малый размер, высокая точность, хорошая консистенция; Установка линии PCB, простота в использовании;

2, Тип полировки, устойчивость к воздействию окружающей среды, использование безопасного и надежного изолирующего сильного давления.

Два, использование условий окружающей среды:

1. Температура окружающей среды: -40 градусов C ~ + 70;

2, относительная влажность: температура + 40 градусов C, когда влажность менее 90%.

ТриКласс изоляции и термостойкости:B уровень (130 градусов C).

ЧетыреХарактеристики безопасности:

1. Сопротивление изоляции: нормальный возраст 1000 м;

2, анти-Электрическая прочность: может выдерживать частоту питания 3кВ/1 мин;

3. Огнестойкость: в соответствии с уровнем UL94-Vo.

ПятьСхема размеров, схема:

ШестьПараметры производительности:

Модель

Коэффициент тока

Максимальный ток

Фаза

Линейная степень

Рабочая частота

Определение того же имени

DL-CT03C2.0

5А/2.5ма

0 ~ 24A (RL = 100)

Менее 20'

Менее 0.1%

20 Гц ~ 1 кГц

P1, 2 с таким же именем

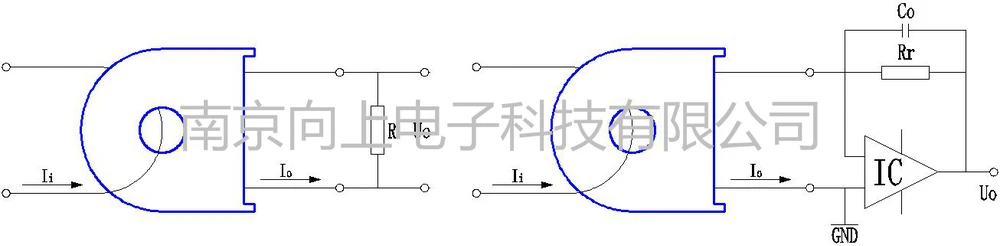

Семь, использование метода:

1 2

8. Вопросы, требующие внимания:Это трансформатор тока, вторичный не допускает использования открытой цепи и не может быть подключен предохранитель.

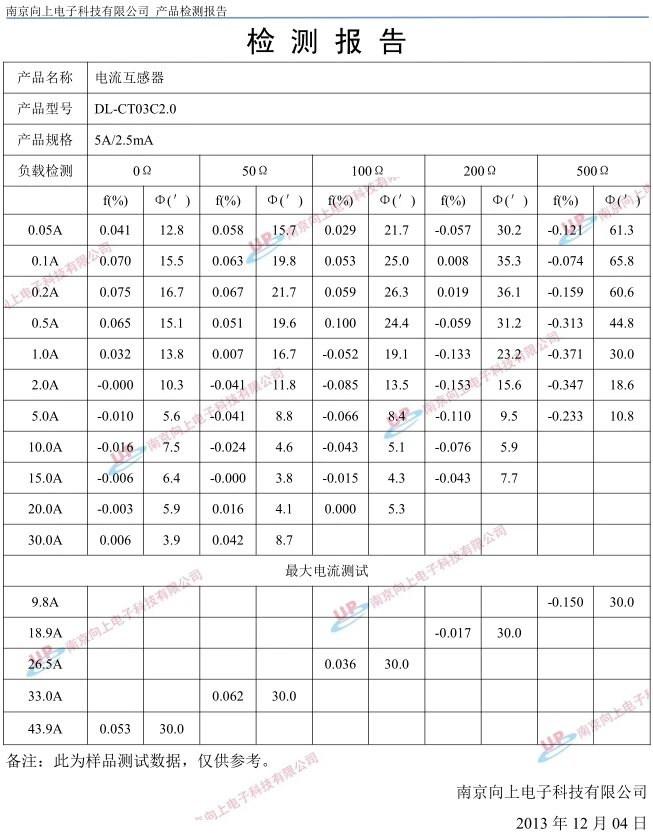

DL-CT03C2.0 точность тестирования трансформатора тока:
