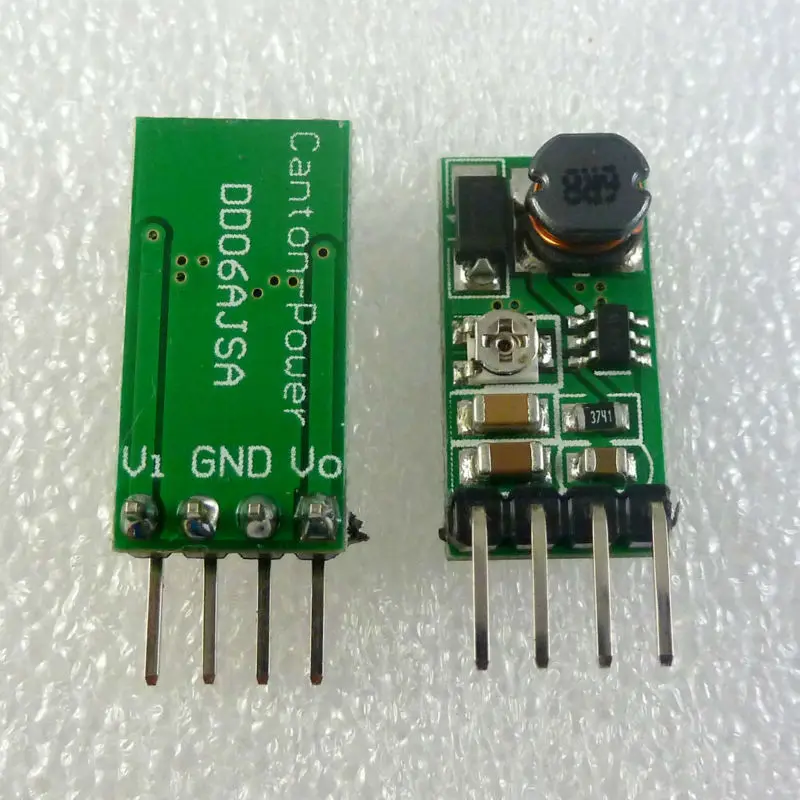

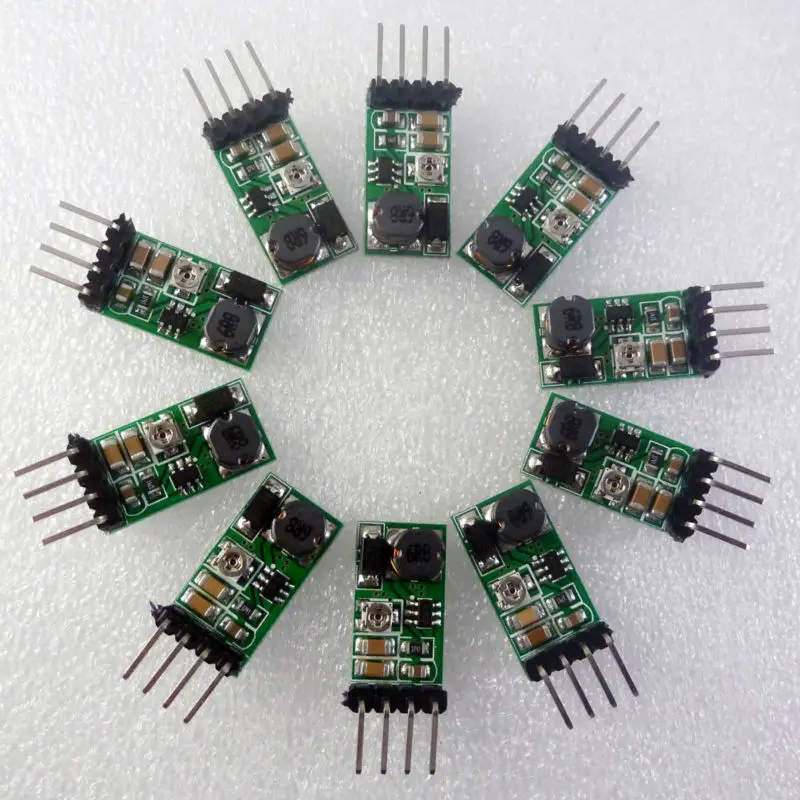

10x DD06AJSA FP6291 повышающий Текущий режим PWM преобразователь напряжения модуль

Ниже указана мощность от Canton-power Ltd.





Примечание: регулируемые резисторы (потенциометры) являются элементами, которые легко повреждены. Используйте подходящую отвертку, чтобы медленно вращать.Нажмите здесь, чтобы купить отвертку.

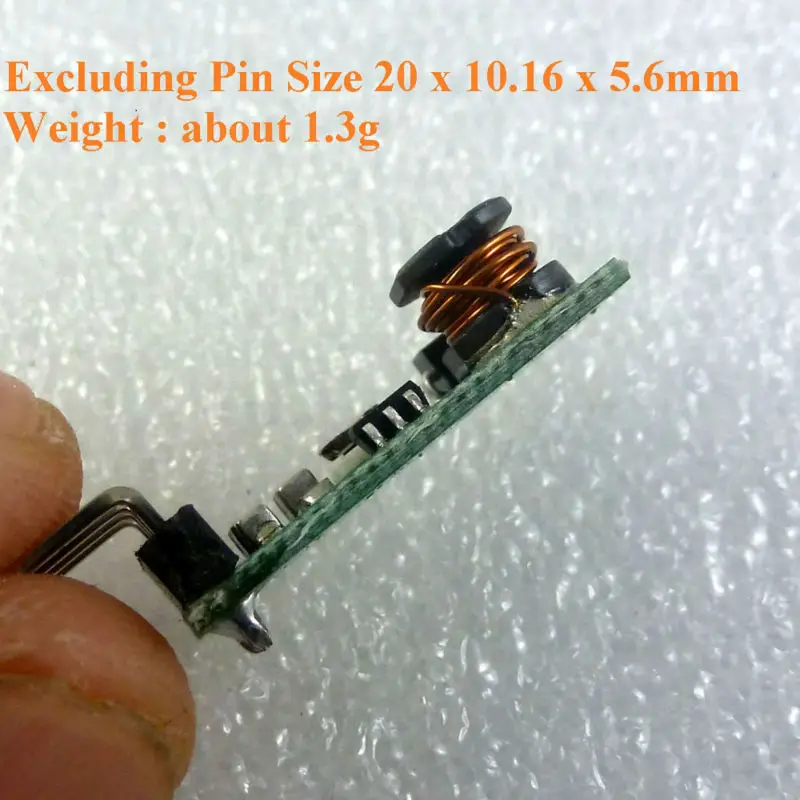

  Наименование товара: 10 шт FP6291 1.4A повышающий Текущий режим PWM конвертер Напряжение Регулятор модуль DC 2,6-6V, на возраст от 3 до 15v Регулируемый Выход Мощность питания     Упаковочный лист:   10 шт. 2,6 V-6V, на возраст от 3 до 15V Регулируемый повышающий наддува модуль   Описание:   Вход напряжение 2,6 ~ 6V, а на выходе 3 ~ 15V Регулируемый Максимальный входной ток: 1,4a Длительный Рабочий ток: 1,2 А Эффективность преобразования: 79-90%     DC-DC увеличить рабочую частоту модуля 1,0 МГц. Рабочая температура окружающей среды: -40 ~ + 85 градусов по Цельсию 2,54 мм булавки шаг, arduiuo UNO MEGA2560 DUE Breadboard XILINX ALTERA решетки FPGA/CPLD AVR макетная плата на ощупь.   За исключением Pin Размеры 20 мм x 10,16 мм x 5,6 мм (очень маленький) Вес: около 1,3 г (очень светильник)     Начните Напряжение 2,6 V, Выход ток 10MA

Вход Напряжение

Вход ток

Выходное напряжение

Выход Curren

2,8 V

0.94A

3V

0.7A

2,8 V

1.05A

3,3 V

0.7A

3V

0.93A

3,26 V

0.7A

2,8 V

1A

3,72 V

0.63A

3V

1.16A

3,7 V

0.77A

3,3 V

1A

3,7 V

0.74A

2,8 V

1A

4,5 V

0.52A

3V

1.15A

4,52 V

0.62A

3,3 V

1.2A

4,5 V

0.72A

3,7 V

1.2A

4,49 V

0.83A

2,8 V

1A

5,07 V

0.46A

3V

1.13A

5,06 V

0.55A

3,3 V

1.2A

5,04 V

0.66A

3,7 V

1.23A

5,02 V

0.76A

4,5 V

1A

5V

0.79A





2,8 V

1A

6,09 V

0.38A

3V

1.12A

6,10 V

0.46A

3,3 V

1.22A

6,08 V

0.54A

3,7 V

1.22A

6,06 V

0.63A

4,5 V

1.2A

6,03 V

0.78A

5V

1.3A

6,00 V

0.95A

2,8 V

0.64A

9,11 V

0.17A

3V

0.78A

9,12 V

0.22A

3,3 V

0.98A

9,14 V

0.3A

3,7 V

1.20A

9,15 V

0.41A

4,5 V

1.32A

9,16 V

0.56A

5V

1.3A

9,15 V

0.63A

6V

1.2A

9,11 V

0.71A

3V

0.15A

12,15 V

0.03A

3,3 V

0.51A

12,18 V

0.12A

3,7 V

0.87A

12,23 V

0.23A

4,5 V

1.33A

12,16 V

0.42A

5V

1.4A

12,16 V

0.5A

6V

1.2A

12,17 V

0.53A

    Приложений   Макетная плата MCU, FPGA/CPLD UNO MEGA2560 DUE 8051 AVR C8051 и т. Д. ПЛК RS485 Modbus RTU Сетевое оборудование/маршрутизатор Датчик температуры и влажности Светодиодный освещение Инструменты и измерительные приборы Релейная плата 5 в 6 в 9 в 12 В Оборудование для беспроводной связи Беспроводной пульт дистанционного управления, 315M 433M   Внимание:    Это DC-DC модуль преобразователя Напряжения, следует обратить внимание при использовании:

1 Входное напряжение не может быть больше, чем максимальный диапазон входного сигнала
2 выходная мощность не может быть больше, чем Максимальная нагрузка в течение длительного времени
3 Входная мощность должна быть больше, чем выходная мощность, потому что расход энергии самого модуля



Q & A:

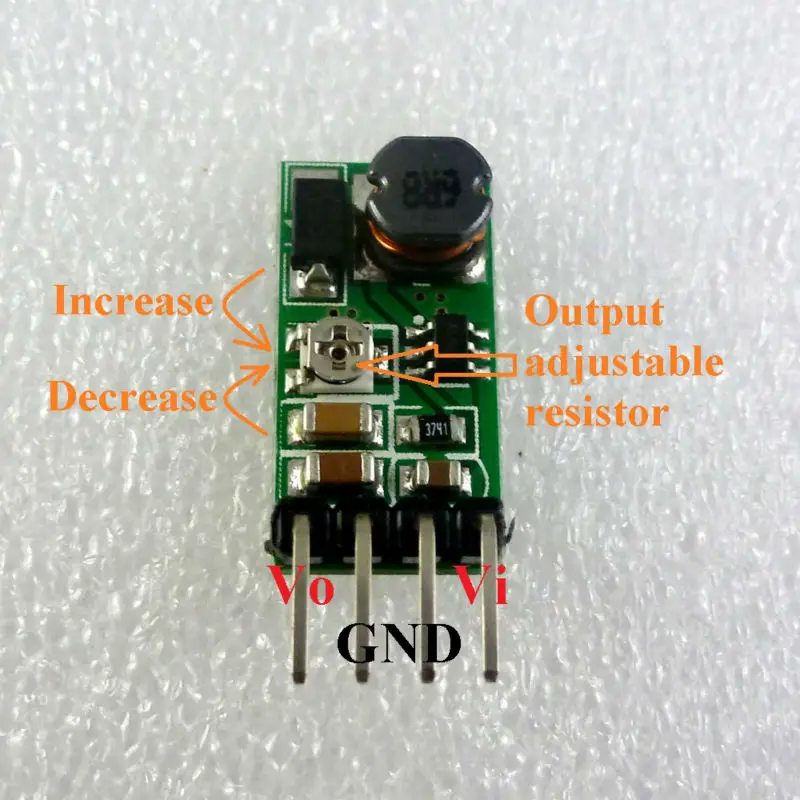

В: почему выходное напряжение меньше, чем номинальное напряжение Ответ: входное питание слишком низкое. Проверьте Входное напряжение с помощью мультиметра, на этот раз входное напряжение очень низкое     Как использовать: С подходящей отверткой, медленно вращающейся, регулируемой стойкостью
