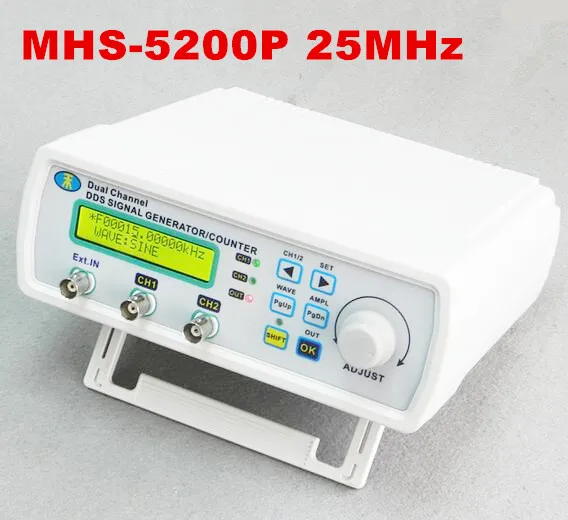

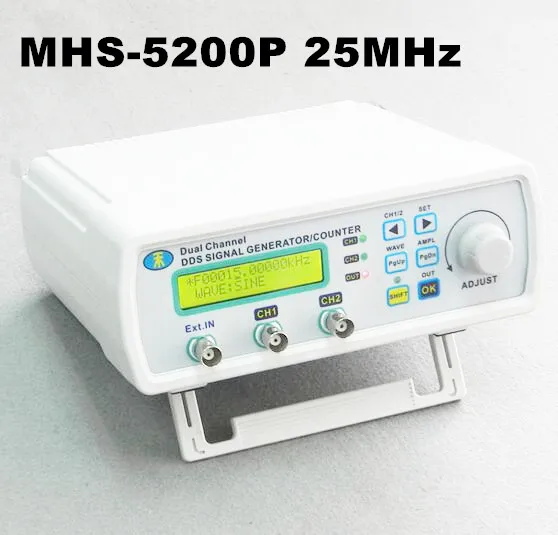

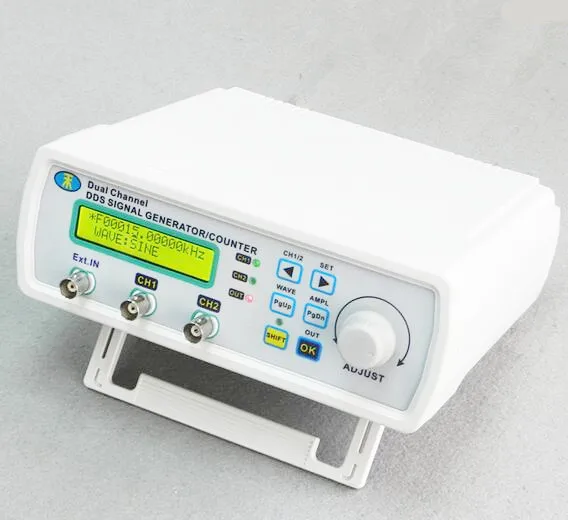

MHS-5200P 25 МГц цифровой генератор сигналов произвольной формы двухканальный

MHS-5200P 25 МГц цифровой генератор сигналов произвольной формы двухканальный

Информация о продукте

MHS-5200P/P + Series instrument использует большие интегральные схемы и высокоскоростной микропроцессор FPGA MCU, Внутренняя схема, чтобы взять технологию поверхностного монтажа значительно увеличила устойчивость и долговечность прибора. Интерфейс дисплея с помощью LC1602 ЖК-дисплея делится на две линии, верхняя линия показывает частоту тока, следующая линия отображает другие параметры или функциональную переменную и гибкое использование набора флип-ключей, значительно повышает работоспособность. Генератор сигналов прибора, Сканирование сигналов, измерение и использование параметров имеют большие преимущества, является инженером электроники, лабораториях электроники, производственных линий и обучения, исследования идеальный тест, измерительное оборудование.

Инструмент характеристики

1, технология прямого цифровой синтез (DDS), конструкция FPGA, низкое энергопотребление;

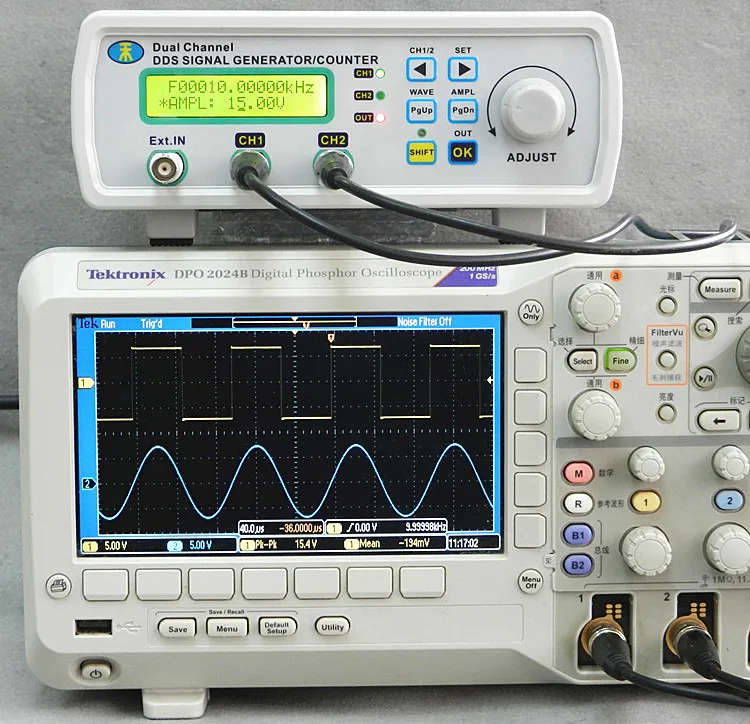

2, двойной выход, может работать в синхронизации фазы регулируемый;

3, с до 999 секунд, линейная и логарифмическая функция развертки;

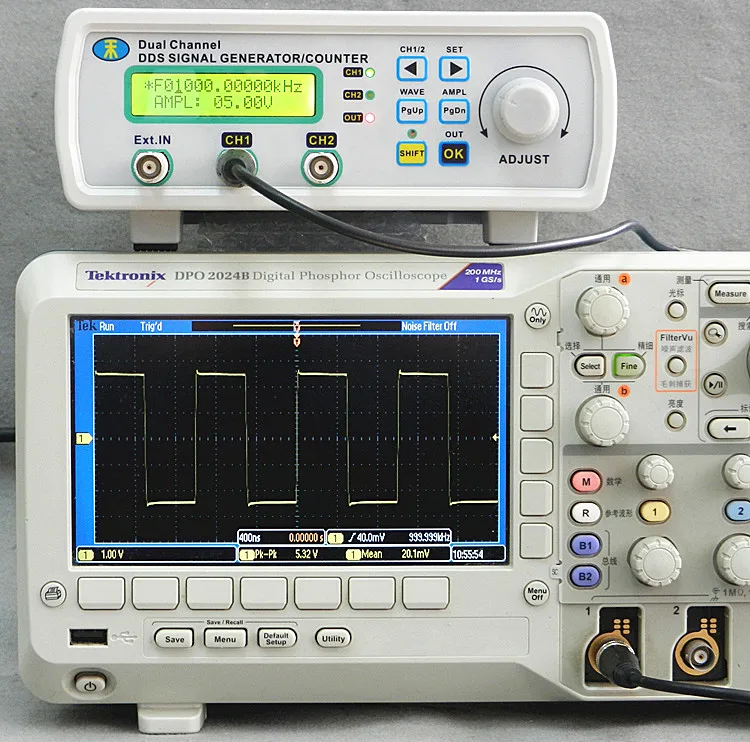

4, с синусоидальной волной, основная функция волны треугольной формы, квадратная волна, пилообразные литры, падающие пилообразные и переменный рабочий цикл импульсные волны, поддерживая пользовательскую произвольную форму сигнала;

5 в общей сложности 10 групп M0 ~ M9 параметр места для хранения, загрузки автоматически под названием M0 данных;

6, немощный выход усилителя сигнала амплитуды 5mVp-p ~ 20Vp-p, выход усилителя сигнала амплитуды 30mVp-p ~ 30Vp-p

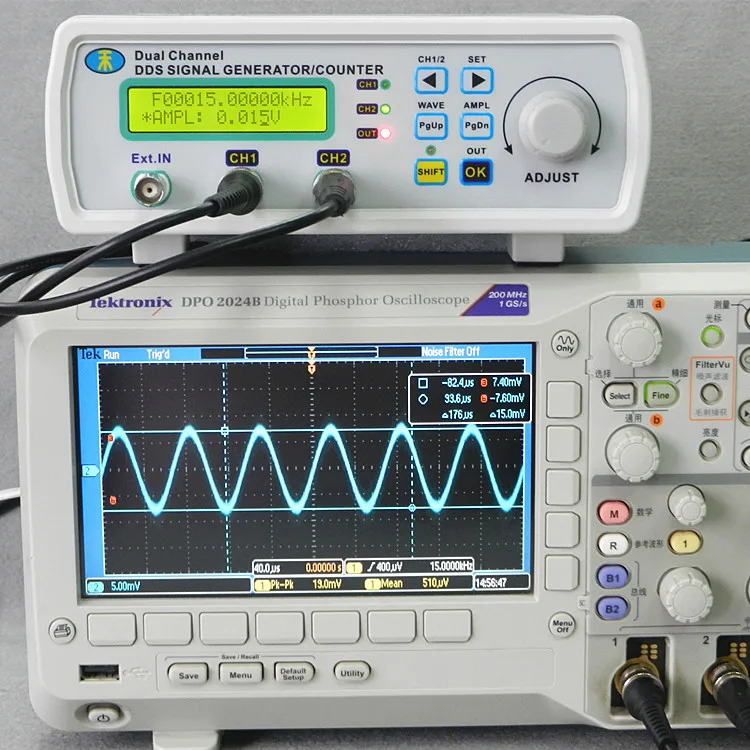

7, встроенная точность-20 дб аттенюатор, достичь минимального амплитудного разрешения 1 мВ;

8, с 120% + 120% функцией смещения постоянного тока;

9, рабочий цикл импульсной волны точно регулируется до 0.1%;

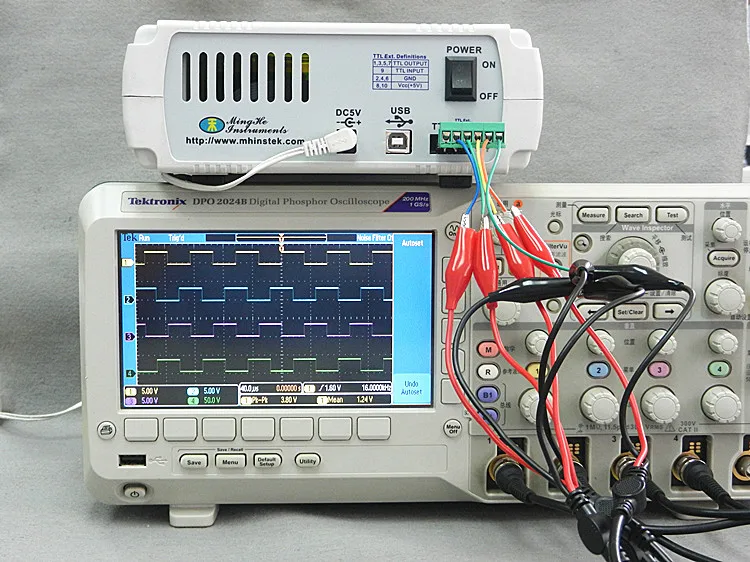

10, с 4 переменной разность фаз выходной сигнал от транзисторно-транзисторных логических схем;

11, имеет Измерение частоты, измерение периода, положительный и отрицательный импульс, измерение ширины, измерения рабочего цикла и функции подсчета;

12, дополнительно четыре вида замеров частоты ворот, которые обеспечивают баланс между скоростью и точностью;

13, все параметрические Эквалайзеры могут быть выполнены с помощью внутренней процедуры калибровки;

14, мощные функции связи, полностью открытый протокол связи, вторичное развитие очень простой;

15, при подключении к ПК, ПК можно использовать для управления прибором, и можно отрегулировать на ПК для загрузки произвольной формы сигнала форма выходного сигнала к прибору.

Описание модели

MHS-5200P/P + генератор сигналов типа питания основан на MHS-5200A увеличения двухканального усилителя мощности, инструмент имеет все характеристики MHS-5200A; так, как выходной сигнал делится на две части, на передней панели CH1 и CH2 non-порт BNC усилитель сигнала, амплитуда выходного сигнала Диапазон 5mVp-p ~ 20Vp-p; Задняя панель сенсорный pos терминал CH1 и CH2 выход является результатом усилитель мощности усиленный сигнал амплитуда напряжения диапазон 30mVp-p ~ 30Vp-p.

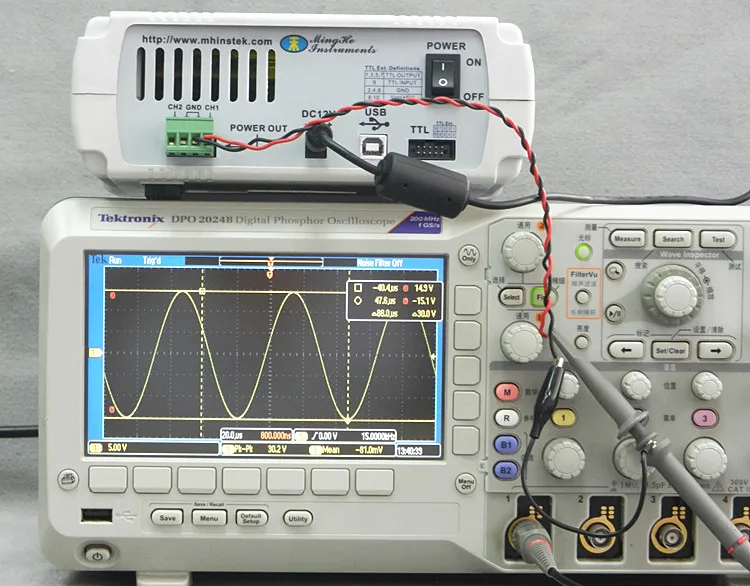

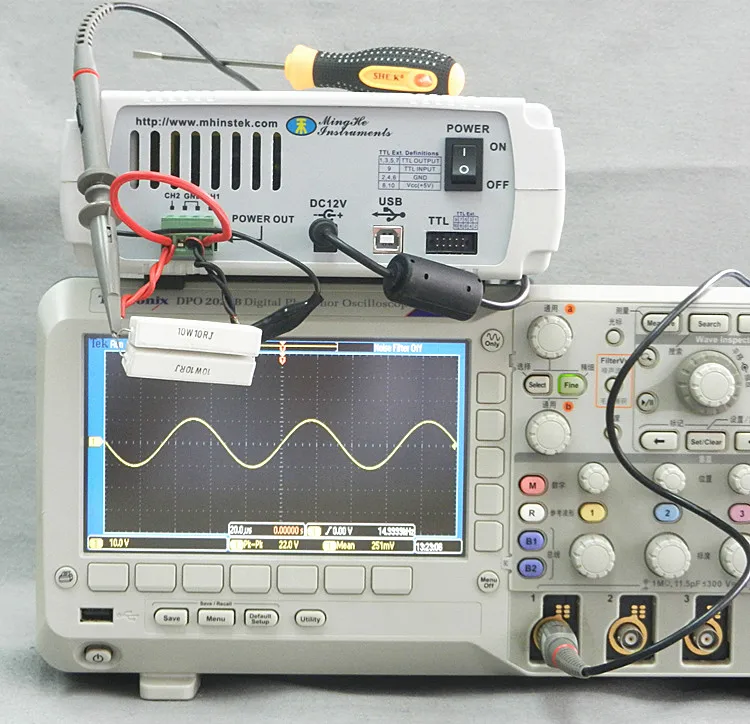

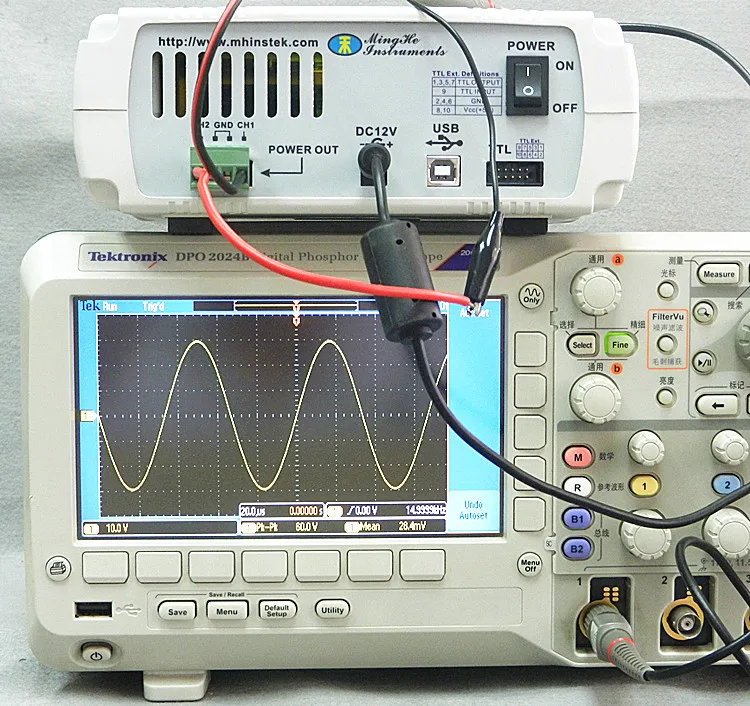

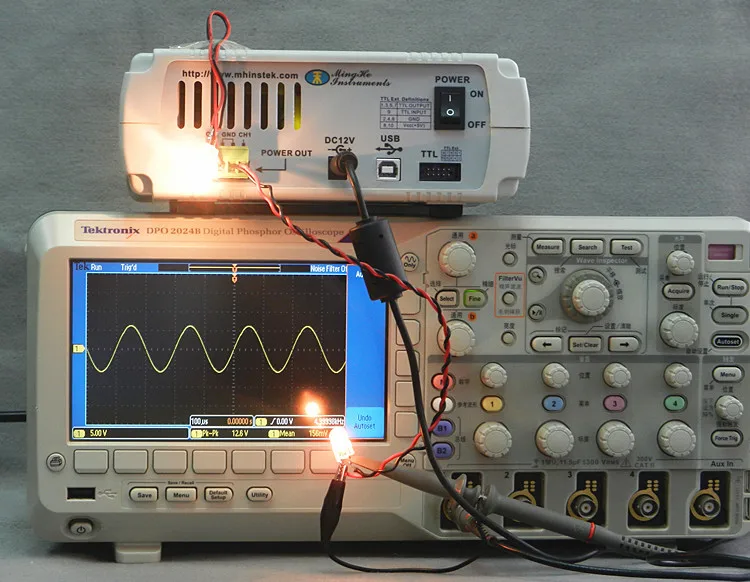

Самая большая особенность нашего генератора силовых сигналов-амплитуда сигнала-цифровой усилитель, постоянно регулируемый, очень точный, потому что мы полностью независимый двухканальный усилитель, выходное напряжение может быть использовано в серии до 60 в, максимальный ток также может использоваться параллельно до 2А, максимальная мощность 30 Вт.

Модель

Усилитель сигнала пропускная способность

(Включая синусоидальные, квадратные и другие формы волны)

Полоса пропускания сигнала без усилителя

(Синусоидальная волна)

Полоса пропускания сигнала без усилителя

(Кроме синусоидальной волны)

MHS-5200P(6 м)

Постоянный ток (0 кГц)~80 кГц

0 Гц~6 MГц

0 Гц~6 MГц

MHS-5200P (12 м)

Постоянный ток (0 кГц)~80 кГц

0 Гц~12 МГц

0 Гц~6 MГц

MHS-5200P(20 м)

Постоянный ток (0 кГц)~80 кГц

0 Гц~20 МГц

0 Гц~6 MГц

MHS-5200P(Натяжной канат длиной 25 м)

Постоянный ток (0 кГц)~80 кГц

0 Гц~25 МГц

0 Гц~6 MГц

MHS-5200P +(6 м)

Постоянный ток (0 кГц)~5 МГц

0 Гц~6 MГц

0 Гц~6 MГц

MHS-5200P +(Размеры от 12 мес.)

Постоянный ток (0 кГц)~5 МГц

0 Гц~12 МГц

0 Гц~6 MГц

MHS-5200P +(20 м)

Постоянный ток (0 кГц)~5 МГц

0 Гц~20 МГц

0 Гц~6 MГц

MHS-5200P +(Натяжной канат длиной 25 м)

Постоянный ток (0 кГц)~5 МГц

0 Гц~25 МГц

0 Гц~6 MГц

Один-полоса пропускания усилителя 0-80 кГц общего типа (MHS-5200P),

Другой тип-Широкополосный усилитель полосы пропускания 0-5 МГц (MHS-5200P +),

Вы можете выбрать различные модели в соответствии с их потребностями, два типа параметров усилителя мощности:

Проект

MHS-5200P

MHS-5200P +

Полоса пропускания сигнала

Постоянный ток (0 кГц)~80 кГц

Постоянный ток (0 кГц)~5 МГц

Выход амплитуда сигнала

30mVp-p~30Vp-p

30mVp-p~30Vp-p

Максимальный выходной ток

1A

300mA

Максимальная выходная мощность

15 Вт * 2

4,5 Вт * 2

Выход защита от короткого замыкания

Есть (ограничение)

Есть (ограничение)

Выход сопротивление

Меньше или равен1Ω

Меньше или равен1Ω

Выход фазы

В фазе с сигнальным терминалом

С сигнальным терминалом инвертора

Искажение

<1%

<1%

Выход сигнала это действительно плоский экран

± 1dB

± 1dB

Проект

                 Параметры

Ключ

Особенности

Частота

Диапазон

Синусоида

Обычный режим:MHS-5200-06M:0 Гц ~ 6 МГц;

MHS-5200-12M:0 Гц ~ 12 МГц;

MHS-5200-20M:0 Гц ~ 20 МГц;

MHS-5200-25M:0 Гц ~ 25 МГц.

Прямоугольная волна

0 Гц ~ 6 МГц

Треугольники волна

0 Гц ~ 6 МГц

Зуба

0 Гц ~ 6 МГц

Произвольной формы

0 Гц ~ 6 МГц

Ttldigital сигнала волна

0 Гц ~ 6 МГц

Выход модуляции

Развертка по частоте

Типы сигналов

Синусоидальный, квадратный, треугольник, пилозуб, ttl цифровая сигнальная волна, Arb

Сигналов Длина

2048 точка

Частота дискретизации

200MSa/s

Амплитуды сигнала разрешение

12 бит

Минимальная частота Разрешение

10 МГц

Частота ошибок

±5×10-6

Стабильность частоты

±1×10-6

Диапазон амплитуды (пик до пика)

5mVp-p ~ 20Vp-p (12 МГц или меньше)

5mVp-p ~ 15Vp-p (12 МГц выше)

Выход сопротивление

50Ω±10%

Разрешение амплитуды

1mVp-p(-20 dbattenuation)

10mVp-p(Не гниет)

Амплитуда стабильности

±0. 5%(Каждый пяти часов)

Ошибка амплитуды

± 1% + 10mV(Frequency1KHz,15 vp-р)

Офсетная печать диапазон

-120%~+ 120%(Соотношение смещенного напряжения и амплитуды сигнала)

Смещения Разрешение

1%

Фазы диапазон

0~359 °

Фазы разрешение

1 °

Синусоида

Гармонических прибыл Системы

40dBc (<1 МГц), 35dBc (1 МГц ~ 20 МГц)

Искажение

<0.8% (20 Гц ~ 20 кГц)

Прямоугольная волна

Подъемный вместе времени

≤20ns

Выброс

≤10%

Рабочий цикл диапазон регулировки

0% ~ 99.9%

Ttl

Подъемный вместе времени

≤20ns

Низкая

<0,3 V

Высокая

1 V ~ 10 V

Произвольной формы

Количество

16 групп

Глубина памяти/группа

1KB/16 Группа

Сканирования

Режим сканирования

Линейная подметка, бревна

Время сканирования

1 S~999 S

Диапазон сканирования

Он определяется параметрами развертки

Внешние измерения

Частотный диапазон

Время ворот = 10 S 0,1 Гц-60 МГц

Время ворот = 1 S 1 HZ-60 MHZ

Время ворот = 0,1 S 10 HZ-60 MHZ

Время ворот = 0,01 S 100 HZ-60 MHZ

Вход диапазон напряжения

0.5Vp-p ~ 20Vp-p

Диапазон измерений

0 ~ 4294967295

Подсчет

Вручную

Положительный и отрицательный импульс измерения ширины

Разрешение 10ns, максимальное измеряемое 10 s

Периодические измерения

Разрешение 20ns, максимальное измеряемое 20 s

Рабочий цикл измерения

Разрешение 0.1%, диапазон измерения от 0.1% до 99.9%

Выбор источника

1. Ext. IN input (сигнал переменного тока), 2. TTL_IN input (цифровой сигнал)

Память

Память

10

Расположение

M0-M9

Интерфейс

Интерфейс

Использование USB для последовательных интерфейсов

Связь скорость

57600bps

Протокол

Используя командную линию, соглашение открытый

Мощность питания

Постоянного тока

DC12V

Размер

Длина × ширина × высота

180 × 190 × 71 мм

Вес

Одиночный

680 г

Инструмент Описание

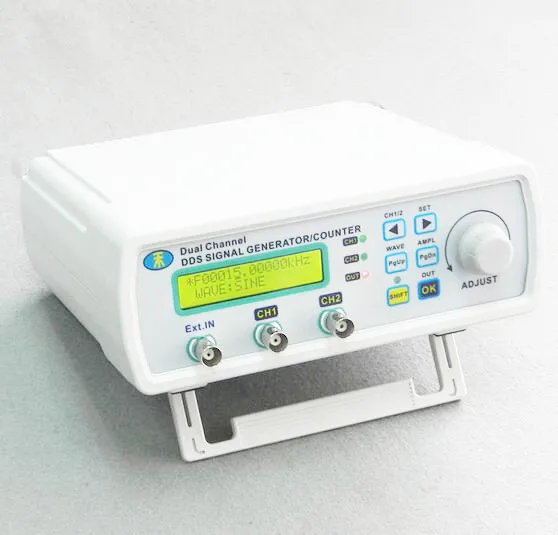

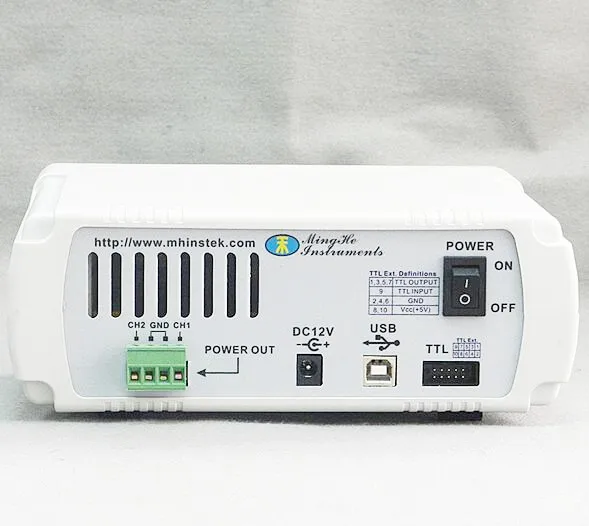

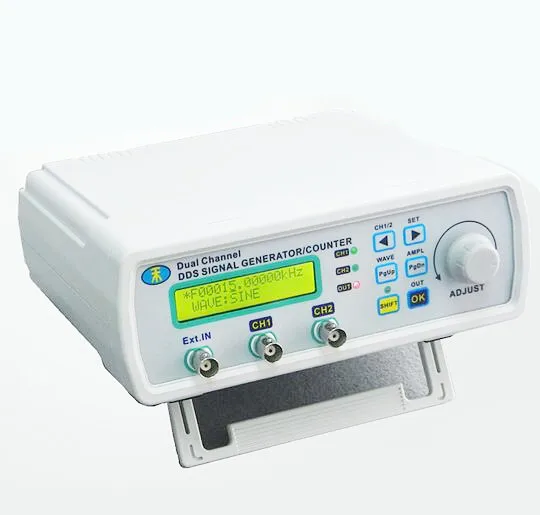

1.Панель

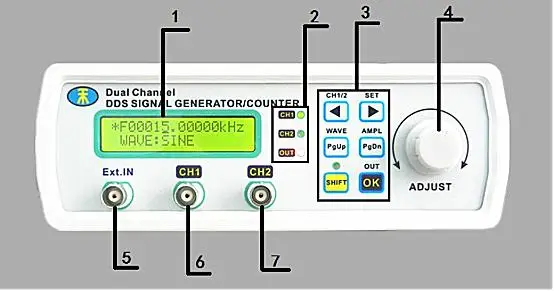

MHS-5200P рис. 2-1 показывает описание деталей, как показано в таблице 2-1.рисунок 2-1 панель MHS5200P

Таблица 2-1 MHS5200P Панель

Класс

Объяснение

Класс

Объяснение

 1

LCD1602

7

CH2 выходной интерфейс

 2

Индикатор состояния

8

Мощность вне

 3

Управление кнопки

10

USB communicationinterface

 4

Ручка

11

Ttl Входной/Выходной интерфейс

5

Ext. В входном интерфейсе

6

CH1 выходной интерфейс

12

Переключатель

2.Описание ленты

Жидкокристаллическая приборная панель дисплея делится на две функциональные области, как показано на рисунке 2-2, описание деталей, показанных в таблице 2-2.

Таблица 2-2 MHS5200P Описание ленты

Класс

Описание ленты

1

Частота Дисплей

2

Управление Особенности наконечник

3,Основные функции

Наведите курсор влево регулируемые параметры значения шага

Переместите курсор на правый шаг, чтобы уменьшить значение настраиваемого параметра

Выбор функции Page Up

Функция выбор страница вниз

OK кнопка

Переключатель каналов (CH1 \ CH2)

Переключение положения, когда "*" когда "*" второй линии регулировки опции для регулировки частоты первой линии,

Нажмите эту кнопку, чтобы быстро войти на страницу регулировки формы сигнала

Нажмите эту кнопку, чтобы быстро войти на страницу амплитудной модуляции

Нажмите эту кнопку, чтобы включить или выключить выходную комбинацию

1

F00015.00000KHz

Он при этом загорится индикатор частоты форма выходного сигнала

2

WAVE: синуса

Волна средняя Форма волны, синус представляет синусоидальную волну

3

WAVE: квадратный

Квадратный представляет собой квадратную волну

4

WAVE: треугольник

Треугольник треугольная волна представление

5

WAVE: SAWTOOTH-R

SAWTOOTH-R представляет савежной посадкой

6

WAVE: SAWTOOTH-F

SAWTOOTH-F представляет собой падение sawtoot

7

WAVE: ARB0

ARB представляет любую волну, любая волна 0 0 означает расположение хранения, в общей сложности 0-15 группа на произвольной волне

8

AMPL: 05,00 V

AMPL представляет форма выходного сигнала от пика к пику (регулятор напряжения)

9

Офф:000%

Офф является функцией смещения, от-120% до + 120% регулировки

10

DUTY:50.0%

Обязанность состоит в том, чтобы настроить функцию рабочего цикла

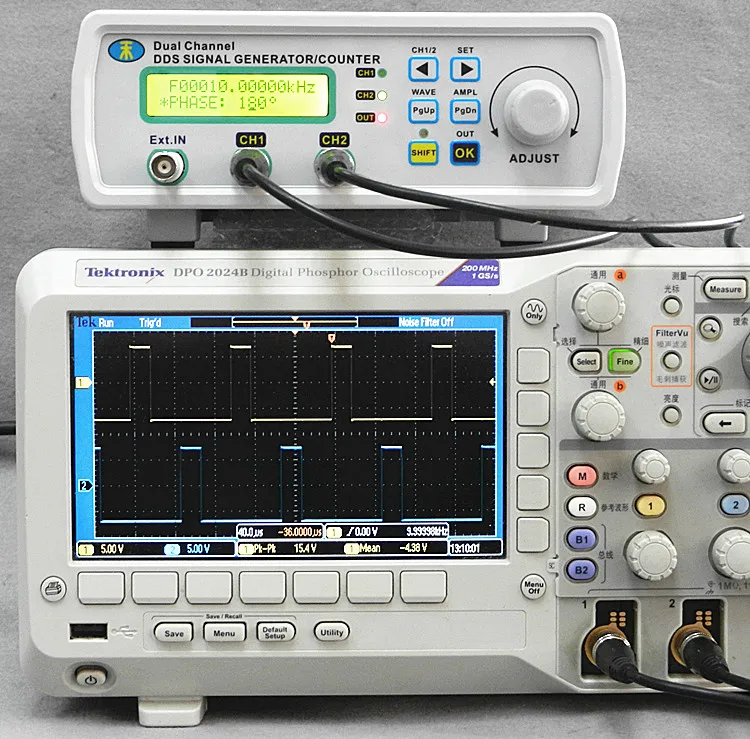

11

Фазы:000 °

Фаза 2 представляет собой разность фазы между каналом 1 и каналом

12

Следа:OFF

Канал 1 и канал 2 трек открытый, выключен означает закрыт, на означает открыть, канал изменится с изменением канала 1 и 2 открыть.

13

FREQ-UNIT: кГц

Показывает выходную частоту блока, затем устройство-кГц, нажмите кнопку ОК для переключения.

14

Инвертировать:OFF

Функция обратного хода для ключей, вы можете сделать так, чтобы форма выходного сигнала фазы сойдет до необходимого уровня.

15

Взрыв:OFF

Он представляет функции burst ВКЛ или ВЫКЛ

16

MSR-SEL: Ext. IN

Представляет входной порт выбирает сигнал измерения частоты, Ext. IN показывает аналоговый входной порт сигнала, ttl. IN представляет входной порт цифрового сигнала

17

MSR-MODE: частота.

Представляет собой режим измерения, FREQ представлен в этом случае частота измерения, COUNTR представляет функцию подсчета,

POS-PW измерения ширины положительного импульса,

NEG-PW отрицательный импульс измерения ширины,

Период измерения

DUTY рабочий цикл измерений

18

Ворота времени:1 S

Установите время ворот, вы можете нажать кнопку ОК для переключения

19

F = 0 Гц

Он представляет частоту измеряемой формы волны

20

Набор развертки FRWQ1

Показывает частоту запуска развертки, установить на одной линии

21

Набор развертки FREQ2

Показывает частоту стоп-сигнала, установленную на одной линии

22

Время сдвига: 001 S

Это показывает время сдвига

23

Режим развертки: линия

Режим сдвига, линия представляет линейную развертку, логарифмическую развертку

24

Развертки: Выкл

Переключатель сдвига, выключение означает закрытое, на средства открытия

25

Сохраните: M0

Сохраните параметры, выберите группу переключения энкодера 10 мест хранения

Глава четыре Инструкция по ПК

1,Установка программного обеспечения

Шаг 1: установите программное обеспечение для выполнения visa540_runtime.exe

Шаг 2: Установите CH341SER SETUP.exe последовательный к usb-драйверам

Шаг 3: установка генератора сигнала. Exe программы

2, он-лайн

Шаг 1: Щелкните правой кнопкой мыши на компьютере-свойства-менеджере устройств-распределении компьютера последовательным портом

Шаг 2: выберите соответствующую точку на линии после последовательного порта

Шаг 3: онлайн-успех

1: стандартная форма выходного сигнала

(1) нормальная функция выхода сигнала управления, витрины могут отображать ток в режиме реального времени форма выходного сигнала;

(2)Измерьте функцию внешнего сигнала, также может быть точный контроль ширины импульса и цикла;

(3) Подключите верхняя головка станка, переключитесь, чтобы развернуть страницу, может управлять выходной произвольной формой волны,

У нас есть некоторые обычные произвольные волны, по умолчанию выбранная в настоящее время медицинская импульсная волна;

(4) сохранить выбор местоположения, эта серия машины с 0-15 волновой формой сохранить место, выбрать положение 1 здесь, а затем нажмите на кнопку «написать»; синий бар ответил на написанный ход;

(5) после завершения записи CH1 канал Arb1 v, дистанционное управление наивысшей мощности странице ниже:

2: ручная роспись произвольной волны

(1) Верхняя головка станка и машина хорошее соединение, обеспечить нормальный порядок связи между машиной и компьютером.

(2) переключатель программного обеспечения для расширения страниц функций, а затем переместите мышь в изогнутый дисплей области, а затем нажмите левую кнопку мыши, чтобы начать рисование, отпустите левую кнопку мыши, чтобы остановить рисование.

(3) для сохранения местоположения формы сигнала в соответствующей позиции, а затем Страница управления сигналом поднимет карту местоположения формы сигнала в сохранении.

3:Ручной рисунок трапециевидной волны

(1)Верхняя головка станка и машина хорошего соединения, обеспечить нормальный порядок связи между машиной и компьютером.

(2)Ручная роспись трапециевидной формы при выборе прямой линии;

(3)Установите пусковую точку для 0, конечную точку 800; Пусковой диапазон 0, Сверните значение 8

(4)Нажмите на генерируемую форму волны, сгенерированную следующим образом:

(5)В настройке начальной точки, конечных точек, 800, 1601; Начальная шкала 8, окончание значения 8, затем нажмите на генерируемую форму сигнала, генерированная форма сигнала является следующим:

(6)В настройке начальной точки, конечных точек, 1602, 2047; Начальная шкала 8, окончание 0, а затем нажмите на генерируемую форму сигнала, формируя форму сигнала, как показано на рисунке:

(7)Затем поместите форму сигнала в соответствующую позицию, а затем Страница управления сигналом поднимет карту местоположения формы сигнала в сохранении.

Это способ нарисовать трапециевидную волну, в одном случае, таким образом, можно нарисовать другие типы сигналов.

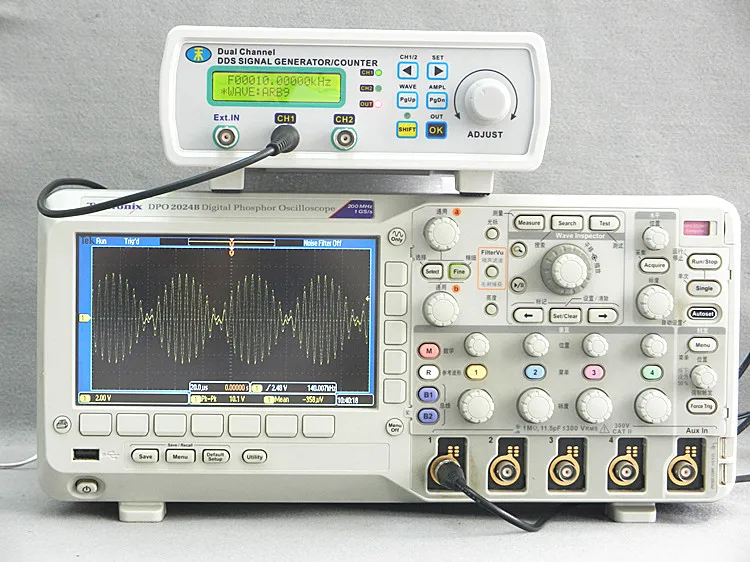

4. нарисуйте амплитудную модуляцию сигнала

(1)Верхняя головка станка и машина хорошего соединения, обеспечить нормальный порядок связи между машиной и компьютером.

(2)В стандартном поле выбора формы волны выберите синусоидальную волну, пусковую точку для письма 0; конечную точку, написанную

80, а затем нажмите кнопку сгенерированной формы волны в ряд, а затем нажмите зеленую стрелку справа, как показано на рисунке:

(3)Установите пусковую точку 0; конечную точку 2048, а затем нажмите кнопку «генерировать сигнал». Нажмите Зеленую стрелку справа, сгенерированный сигнал, как показано на рисунке:

(4)Выберите тип работы продукта, а затем нажмите кнопку операции, генерирует амплитудную модуляционную форму.

(5)Затем, чтобы сохранить расположение формы сигнала на 01 месте, а затем нарисуйте аналоговый сигнал на странице Управления в сохранении 01 из позиции.
