Комплект реле DC12V 433 м UART 1CH пульт дистанционного управления беспроводной

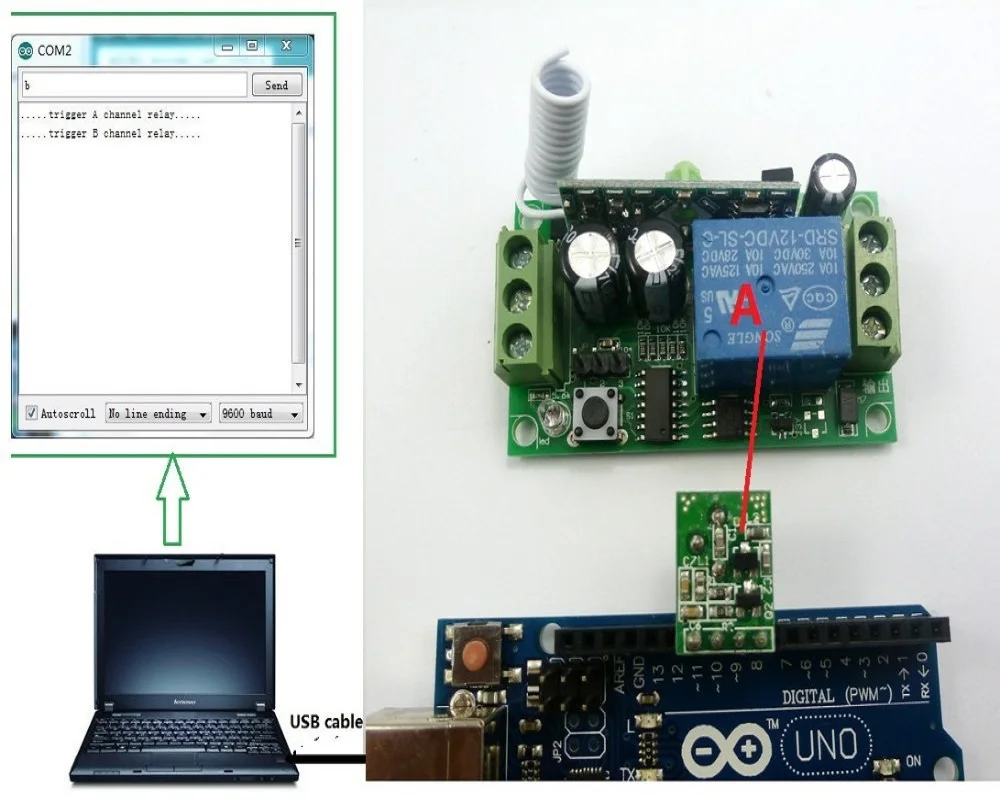

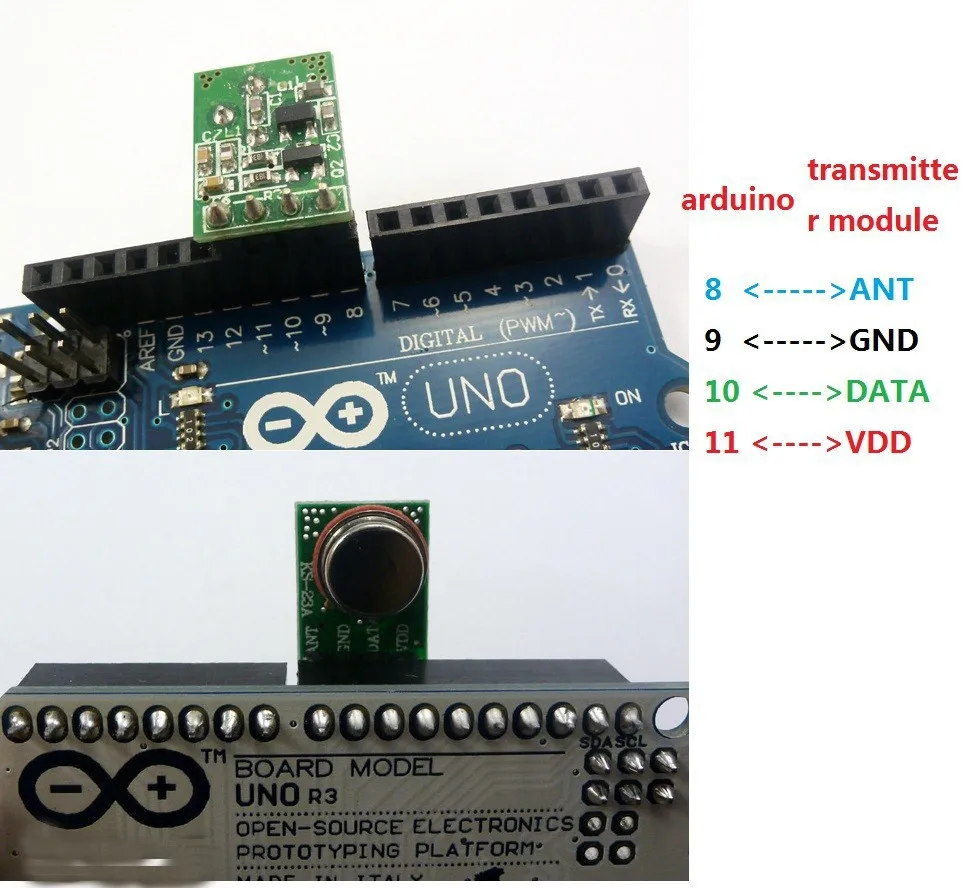

Номер комплекта: RT411 Кол-во: 1 шт. 433 м модуль беспроводного передатчика ( Не включает Ardiuno UNO ); 1 шт. 433 м 1 канал реле; Модуль беспроводного передатчика Соединен с Ardiuno uno ( ЗаменаPT2262Дистанционный ключ-брелок Использование: Управление программным обеспечением Как использовать:Отправить "a"Триггер реле канала,Отправить "b" триггер канал реле,И т. д. Сердечник ardiuno Фрагмент ( Полный код через ebay Сообщение Запрос) : /Писатель: cantone-electonics /Ardiuno1.0 /Ardiuno uno R3 /Создание беспроводного пульта дистанционного управления с ardiuno ... /Отправка: 8 адресных бит, 4 бит данных, бит синхронизации Пустая Отправка данных () Настройка пустоты () { /Инициализируйте светодиодный pin как выход: PinMode (ledPin, OUTPUT); /Инициализируйте кодер DOUT pin как выход PinMode (выход данных, выход); Серийный. Старт (9600); } Пустая петля () { ... В то время как (1) { /Получить ключ от последовательного порта ПК В то время как (серийный. Доступен () > 0) { Keydata = Serial.read(); Получить флаг = 1; Задержка (2); } Если (получить флаг = 1)/Если получить ключ, отправьте ключ { Получить флаг = 0; If (keydata = 'a') | (keydata = 'A')/триггер реле канала. { Временный [2] = 0xC0;/0xC0-кнопка DigitalWrite (ledPin, HIGH);/включить светодиод Отправка данных ();/Отправка кода Серийный. println("..... триггер реле канала ....."); } Если (keydata = 'b') | (keydata = 'B')/триггер B канала реле. { Временный [2] = 0x30;/0x30-кнопка B DigitalWrite (ledPin, HIGH);/включить светодиод Отправка данных ();/Отправка кода Серийный. println("..... триггер B канал реле ....."); } Иначе, если (keydata = 'c') | (keydata = 'C')/триггер C канала реле. { Временный [2] = 0x0C;/0x0C-кнопка C DigitalWrite (ledPin, HIGH);/включить светодиод Отправка данных ();/Отправка кода Серийный. println("..... триггер C канал реле ....."); } Если (keydata = 'd') | (keydata = 'D')/триггерное реле канала D. { Временный [2] = 0x03;/0x03-кнопка D DigitalWrite (ledPin, HIGH);/включить светодиод Отправка данных ();/Отправка кода Серийный. println("..... триггер D канал реле ....."); } ... } }

Описание (Нажмите на ссылку ниже)

Характеристики приемника: Характеристики приемника: 1 Рабочее напряжение: 12 В постоянного тока; 2. Рабочий ток: реле закрываются, около 9 мА; Реле открывается, около 42 мА; 3 Рабочая частота: 433,92 м; Версия 315 м может быть настроена 4 Чувствительность приемника: -108dBm 5 декодирование: код обучения, может быть адаптирован EV1527 / PT2262 и совместим с пультом дистанционного управления, вы можете хранить до 32 пульта дистанционного управления 6 режимов работы:Неблокировка (мгновенная дефулт), самоблокировка (тумблер), взаимозапирание (защелка), задержка;1-5000 секунд регулируемое время задержки, С минимальным шагом 0,1 секунд 7 размеров (включая корпус) 50*35*22 мм 8 Вес (включая корпус) 30 г 9 Реле максимальной нагрузки (рекомендуется <5A):10A/250VAC,10A/125VAC,10A/30VDC, 10A/28VDC,10A/12VDC

Режим работы

НЕТ: реле, как правило, открытый контакт COM: реле общего контакта NC: реле нормально закрытого контакта Открытие: Нет подключения COM, NC disconnect COM Закрыть: нет отключения COM, NC подключение COM Мгновенный: Нажмите кнопку передатчика, реле приемника открыто, кнопка отпустите; Реле закрыто; Переключение: Нажмите кнопку передатчика в течение 1 раза, реле приемника открывается, нажмите кнопку снова, реле закрыто; Блокировка: Нажмите кнопку передатчика A, реле приемника открыто Нажмите кнопку передатчика B, реле приемника закрыто Задержка: Нажмите кнопку передатчика, реле приемника открывается, после заданной задержки времени реле приемника закрыто; Если во время задержки, нажмите кнопку передатчика, задержка начинается снова; Если период задержки, нажмите и удерживайте кнопку передатчика 3-4 секунды, контроллер приемника останавливает задержку, реле закрывает Адаптер дистанционного управления (пульт дистанционного управления) При нормальном режиме работы будет гореть светодиодный индикатор, при получении действительного пульта ДУ (EV1527 / PT2262) значения кнопок, светодиодный индикатор мигает Чистый код:Нажмите клавишу и удерживайте вниз, светодиодный индикатор выключен, светодиодный светильник будет около 8 секунд позже, чистый код завершен (Примечание: после выполнения чистого кода ранее сохраненное значение дистанционного управления не существует) Шаг 1(В режим обучения): нажмите клавишу (около 1 секунды), светодиодный; Шаг 2(Кнопка адаптера): затем нажмите кнопку utton на пульте дистанционного управления, светодиодный индикатор мигает четыре раза, затем изучите значение кнопки Примечание: Только неблокировка (мгновенный-defult), самоблокировка (тумблер), блокировка (защелка) в режиме «четкий код» и «обучающее» действие В режиме «задержка» можно установить только время задержки Настройка задержки: Шаг 1, режим настроен на режим «задержка» (перемычка на M1 в два ряда контактов) Шаг 2, нажмите клавишу, пока светодиодный индикатор не выключится Шаг 3. Нажмите кнопку снова, светодиодный мигает Шаг 4. Нажмите кнопку снова через некоторое время, светодиодный светильник Светодиодный режим мигания-это время задержки. Типичные приложения: Система домашнего освещения DC 12V Пульт дистанционного управления Умный дом/домашняя Автоматизация Дверь гаража Люминесцентная лампа Электромобиль мотоцикла Ворота с дистанционным управлением Мониторинг безопасности Светодиодный светильник Люминесцентная лампа DC 12 DC мотор, RS360 Схема проводки 1 Схема управления 12 В постоянного тока, схема подключения ниже. "Нагрузка" может быть светодиодный светильник, вентиляторы, двигатели и другие 12 В постоянного токаЭлектрическое оборудование

Схема проводки 2:

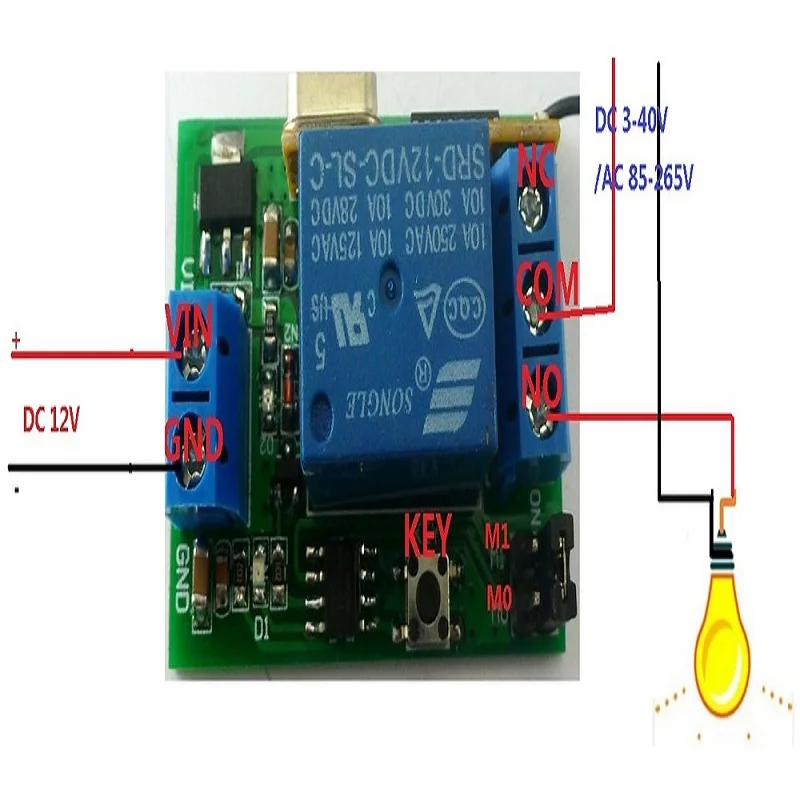

Схема управления 1-48 В постоянного тока или 85-265 В переменного тока, схема проводки ниже (Примечание: Если не нагрузка 12 В постоянного тока, нужен другой источник питания 12 В постоянного тока). "Нагрузка" может быть светодиодный светильник, вентиляторы, двигатели и другое DC AC оборудование

Передатчик:

Применение Микроконтроллеры Atmega8 AVR :

Описание товара

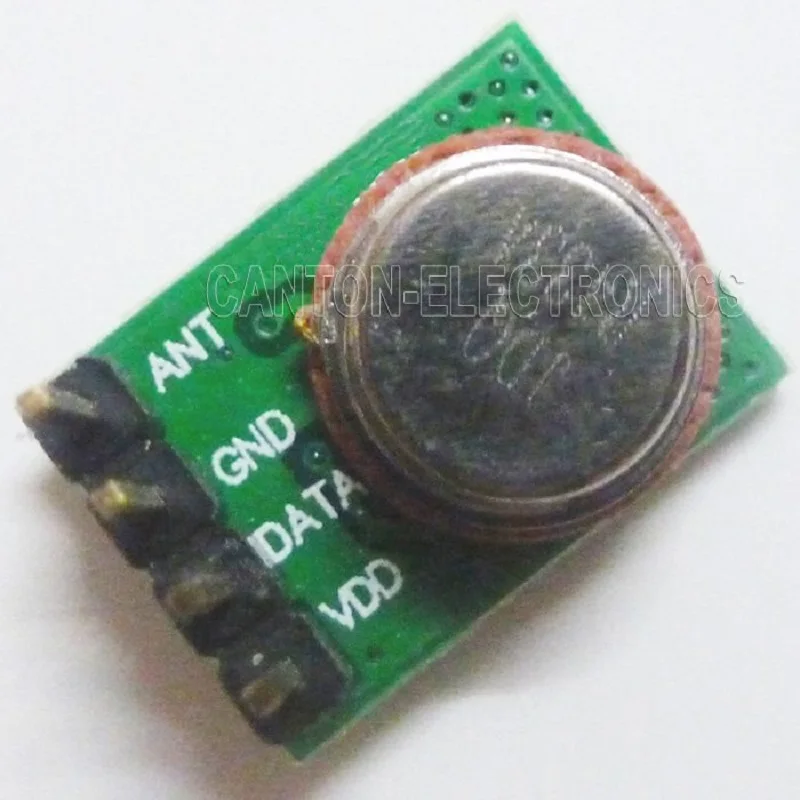

Технические данные: T Модуль ransmitter №: BX-TM01 -433 ; Рабочая частота (МГц): 433,92 МГц;
Мощность передачи: более 10 мВт; Рабочее напряжение (В): 3-12 В постоянного тока; L Ow передача статического энергопотребления-это потребление тока : 10 мА (без передачи без потребления тока); Пила Стабильность частоты :±75 кГц; Скорость передачи данных : 3 Кб/ S ; Рабочая температура: -20~ + 60; Размер: 11x16x5,5 мм; Тип выхода: TTL; Типичные приложения • Автомобильные системы RKE • Системы автомобильной сигнализации • Автомобильные иммобилайзеры • Открыватели ворот и гаражных ворот • Системы охранной сигнализации
