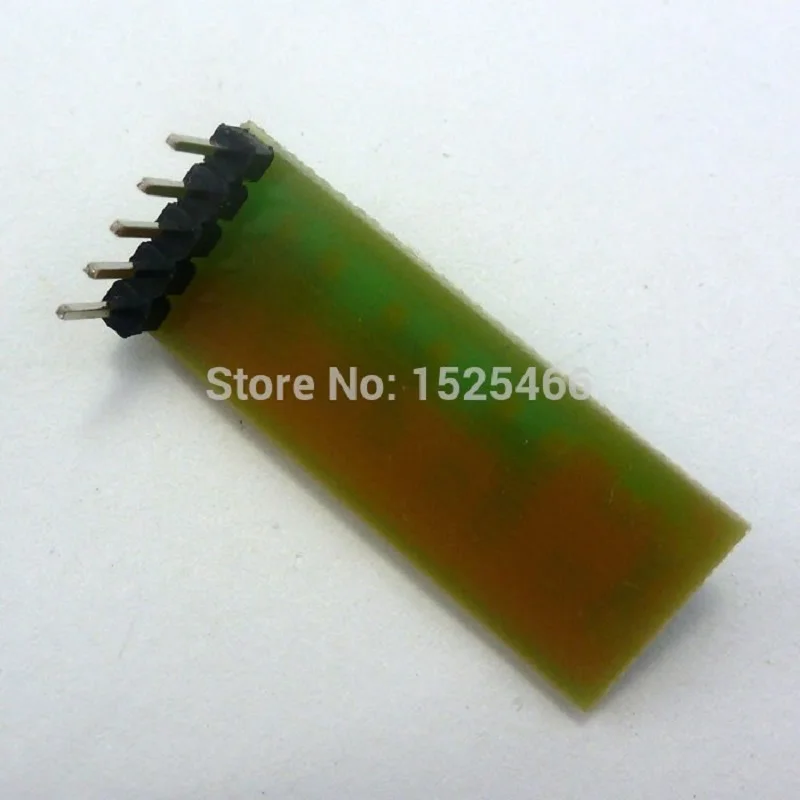

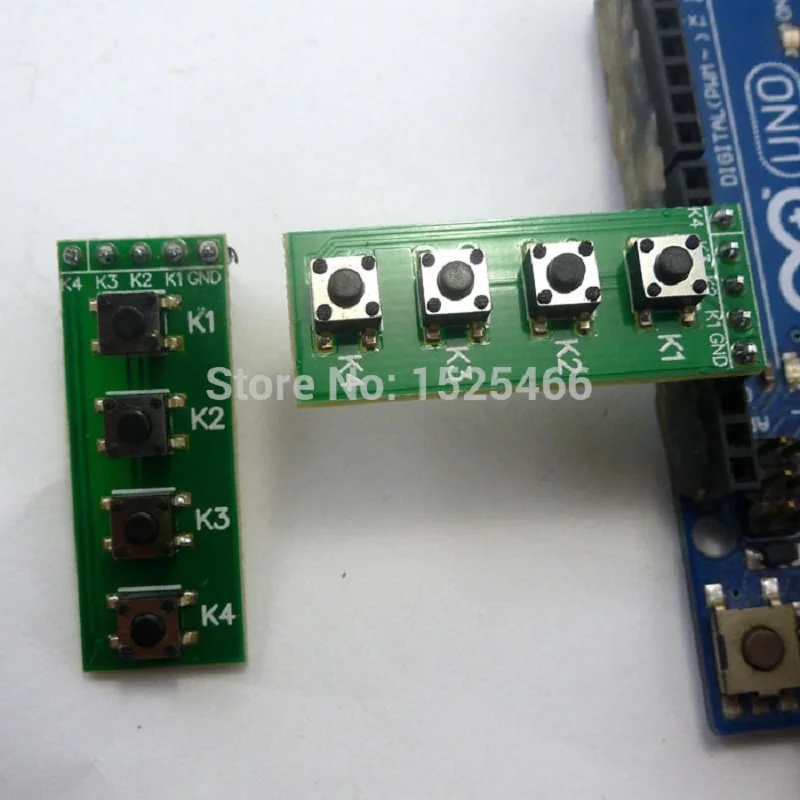

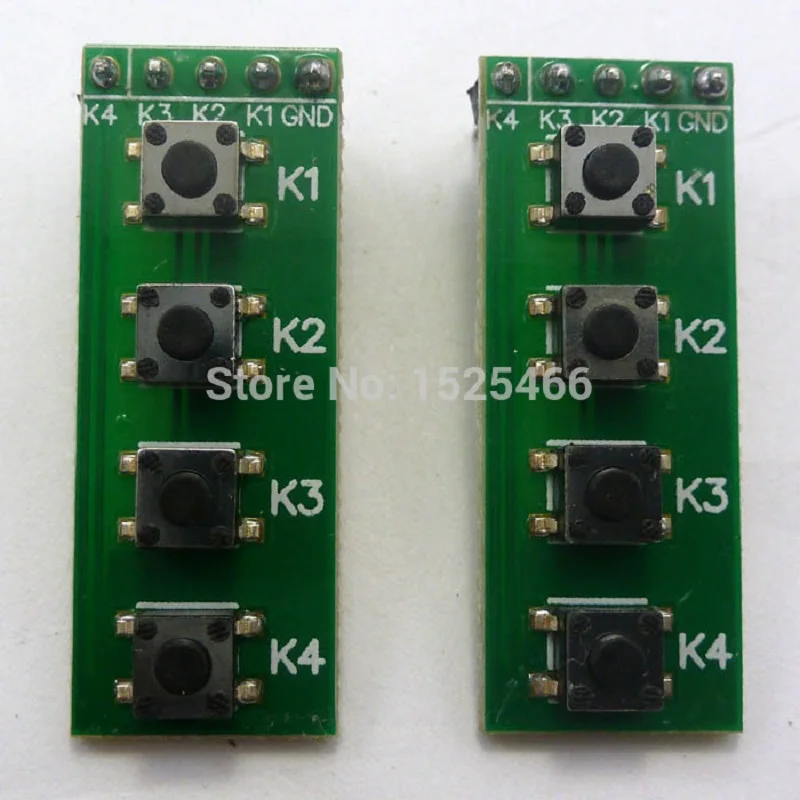

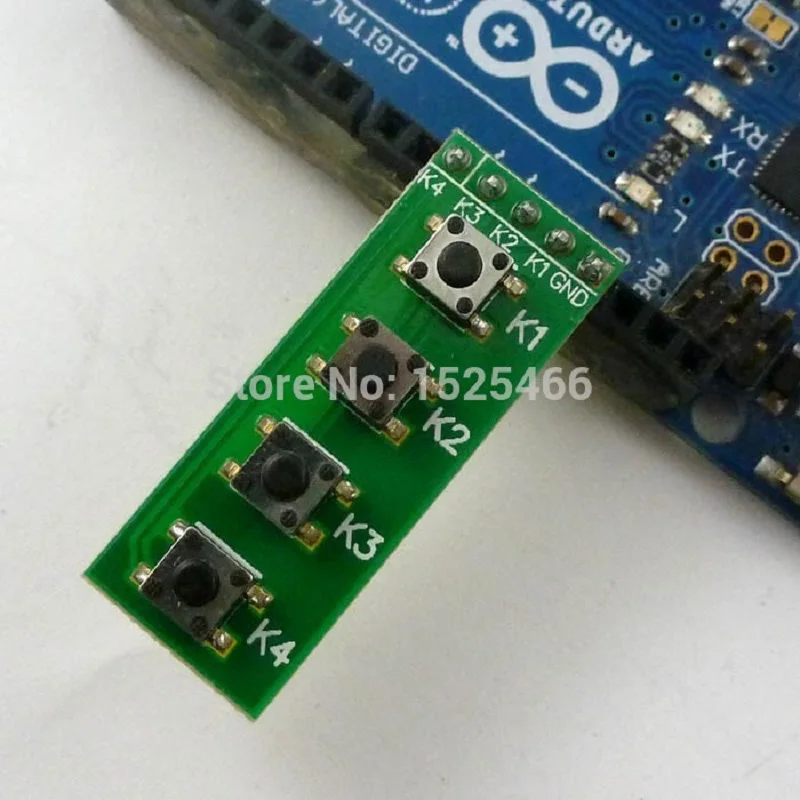

TB371 * 2 шт. 4-клавишная MCU клавиатура кнопочный переключатель матрицы для UNO MEGA2560 DUE

Название продукта:TB371 * 22 шт. 4 ключа MCU клавиатура кнопочный переключатель Матрица для UNO MEGA2560 из-за компьютеры raspberry pi banana pi макет FPGA CPLD STM32

Упаковочный лист (Не включает UNO R3): Из 2 предметов 4 ключ кнопочный переключатель;

Описание:

Может быть вставлен непосредственно в Arduiuo uno mega2560, идеально подходит для подключения к вашему Arduiuo UNO Mini Nano Mega2560 макетная плата raspberry pi banana pi и т. Д. Или другие MCU PLD CPU ( AVR STM32 ARM PIC C51 NRF24LE1 CC2530 MSP430 STM8 FPGA CPLD и т. д.)

1 4-кнопочный общий анод кнопочный модуль (При нажатии на выходе низкий уровень).

2 "GND K1 K2 K3 K4" 4 PIN-код 2,54 мм

3 Рабочее напряжение: постоянный ток 0-48 в

4 Размеры: 12,7 мм x 33 мм.

Код Arduiuo uno/mega2560 /Псевдо/
/*Arduiuo_4key_uart Этот пример кода находится в открытом домене.*/ /Определение ключаInt K1 = 13;Int K2 = 12;Int K3 = 11;Int K4 = 10;  /Переменные изменятся:Int buttonState = 0; /Переменная для чтения статуса кнопки /Режим настройки запускается один раз при нажатии reset:Настройка пустоты () {/Инициализация ПИН-кода в качестве входа. PinMode (K1, вход);PinMode (K2, вход);PinMode (K3, вход);PinMode (K4, вход); /Активировать ключ штифта внутренние выдвижной резисторыDigitalWrite (K1, HIGH);DigitalWrite (K2, HIGH);DigitalWrite (K3, HIGH);DigitalWrite (K4, HIGH); /Инициализация серийных сообщений на 9600 bps:Серийный. Старт (9600);} /Петля повторяется снова и снова навсегда:Пустая петля () { ButtonState = digitalRead(K1);If (!buttonState)Serial.print("k1" );Сделать{ButtonState = digitalRead(K1);}В то время как (!buttonState);/кнопка ожидания ButtonState = digitalRead(K2);If (!buttonState)Serial.print("k2" );Сделать{ButtonState = digitalRead(K2);}В то время как (!buttonState);/кнопка ожидания ButtonState = digitalRead(K3);If (!buttonState)Serial.print("k3" );Сделать{ButtonState = digitalRead(K3);}В то время как (!buttonState);/кнопка ожидания ButtonState = digitalRead(K4);If (!buttonState)Serial.print("k4" );Сделать{ButtonState = digitalRead(K4);}В то время как (!buttonState);/кнопка ожидания Задержка (100);} /Псевдо/

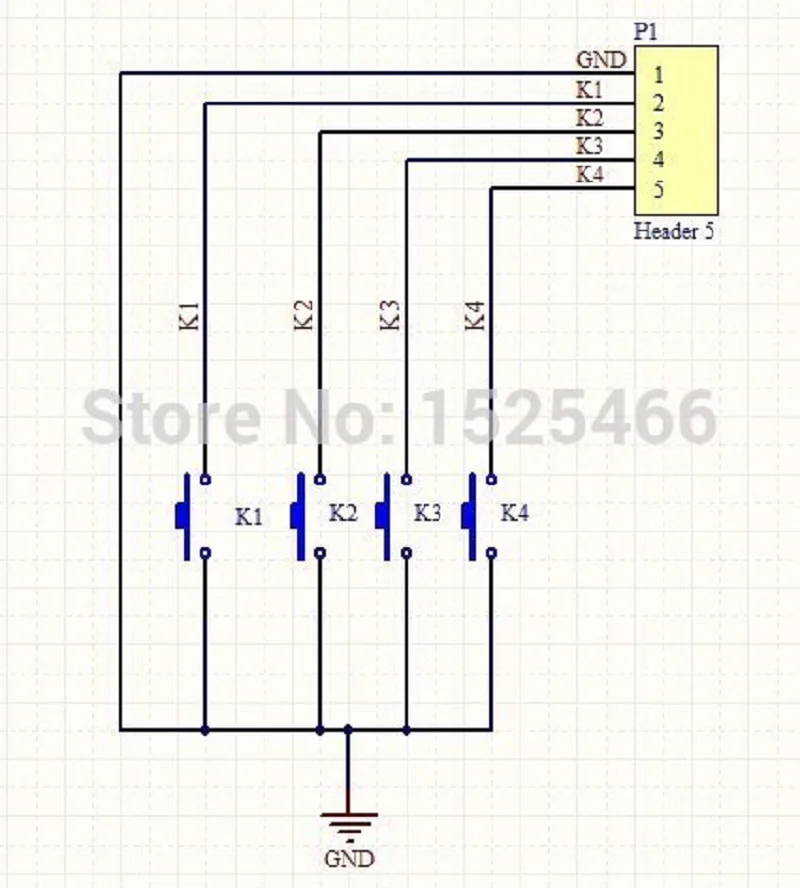

Схемы схемы:
