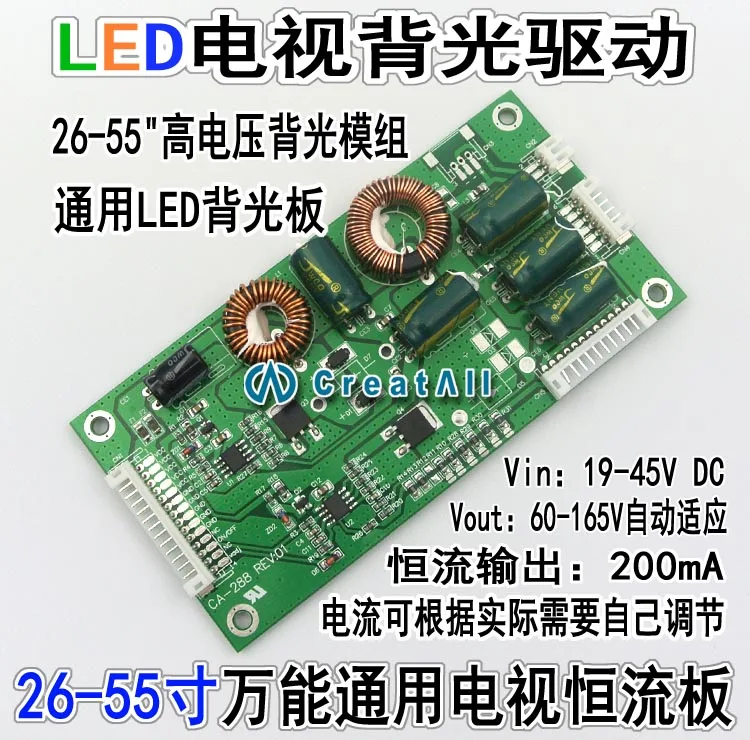

Универсальная плата для подсветки телевизора CA-288 от 26 до 55 дюймов светодиодный

Универсальная плата для подсветки телевизора CA-288 от 26 до 55 дюймов светодиодный

Назначение: Для26Дюйм-55ДюймLedНапряжение телевизора превышено100 вВыше165 вСледующее

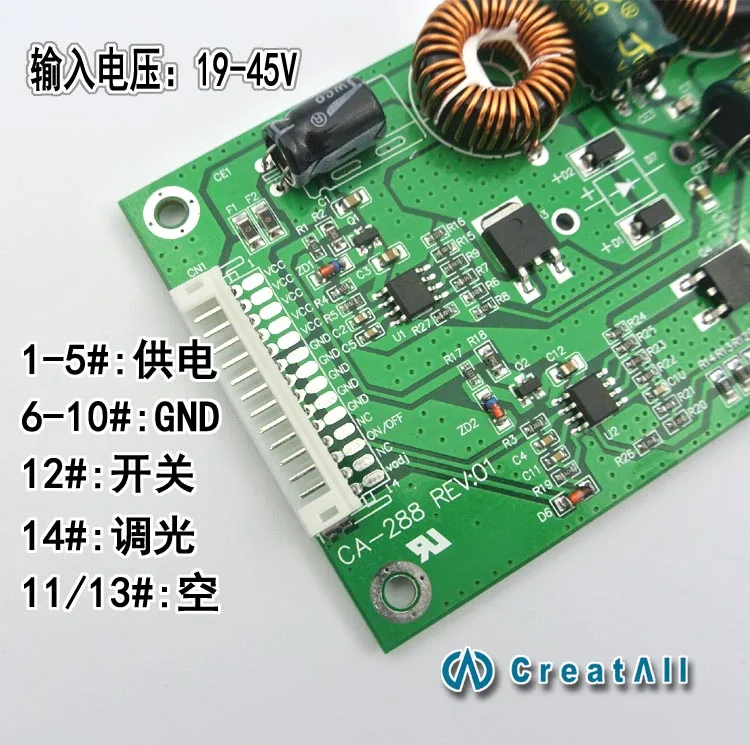

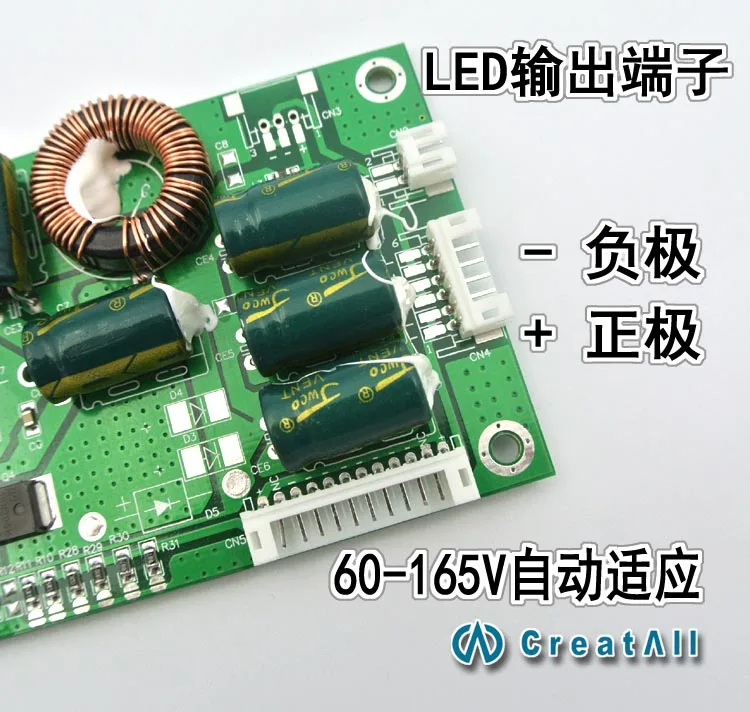

Диапазон входного напряжения: 19-45 В постоянного токаДиапазон выходного напряжения: 60-165 В постоянного тока

Выходной ток:10 ма-1000 мАМожно установить

Перед покупкой вам необходимо знать следующую важную информацию:

Проблемы, которые могут возникнуть при надлежащем освещении:

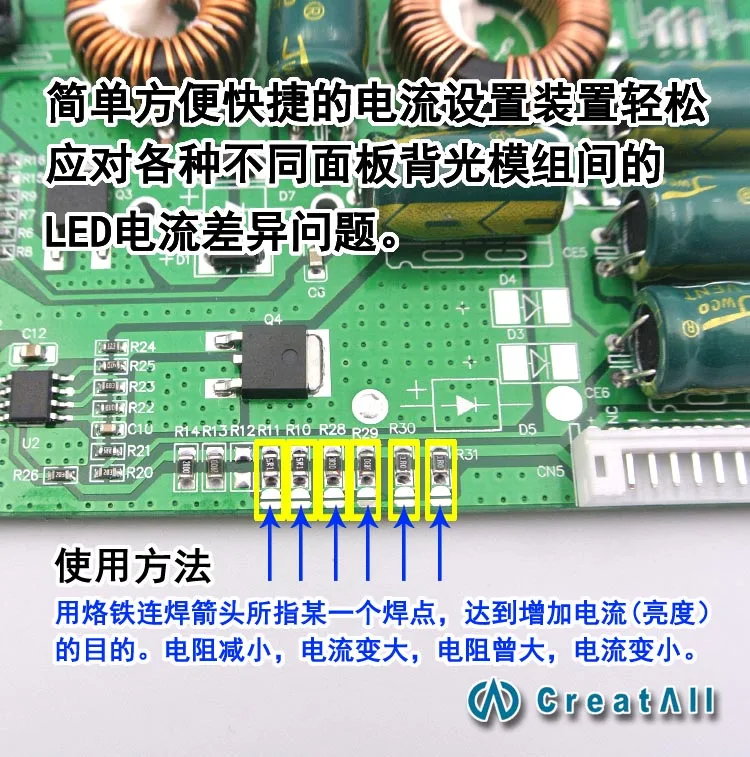

1.Яркости не хватает, экран значительно темнее оригинальной платы, на этот раз из двух аспектов, один, подключен к ножкам затемнения после попытки Чтобы попытаться настроить яркость пульта дистанционного управления, можно решить эту проблему, чтобы проверить фактическое напряжение в ножках (Примечание: I Продукты0 ВКогда яркость самая темная, самая темная, когда напряжение высокое.) Если диапазон напряжения-аналоговый режим напряжения0 В-5 ВИлиОт 0 В до 3,3 В, Если напряжение было на высоком напряжении, нельзя снизить, необходимо отрегулировать. ЕслиШИМСтабильное напряжение сигнала3,3 В, На этот раз, если перевести на самый яркий или не соответствует требованиям второй программы, придется реализовать. Во-вторых, отрегулируйте сопротивление платы, ток увеличивается, чтобы соответствовать требованиям.

Поскольку многие покупатели не понимают топологию светодиодной платы, ее принцип работы не понимает прямой результат последствий, нельзя правильно использовать! Настоящим я секретарь текущей программы популярной топологии. Наиболее часто используемые топологии есть три: boost, buck, boost-buck.

1. Повышение топологии означает тип Boost. (Vout) должно быть выше входного напряжения источника питания (Vin) и соотношение больше 1: 1,5, то есть, если Входное напряжение составляет 12 В, напряжение светодиодной ленты должно быть в 18 в или более, затем светодиодная плата повышения будет работать должным образом, Если напряжение светодиодной ленты немного выше VIN или VIN ниже ситуации, возникающей, когда на машине загорается светодисветодиодный питания, приводит к переключателю платы, затемнению, И т. Д. Контроль не имеет последствий. 2. Программа повышения эффективности имеет простую структуру и высокую эффективность. Недостаток в том, что коэффициент повышения ограничен, как правило, лучший коэффициент повышения в 2-4 раза. Более 6 раз при резком увеличении потерь переключения температура устройства переключения повысилась, а стабильность системы ухудшилась.

2. Бак-топология означает тип бака. (Vout) должно быть ниже входного напряжения источника питания (VIN), то есть: если Входное напряжение составляет 12 в светильник напряжение световой полосы ниже 12 В, 24 В (VIN), когда плата постоянного тока с использованием таких программ требует напряжения нагрузки, она будет менее 24 В, Если светодиодсветильник панель, когда напряжение выше VIN, не может управлять светильник Том. Схема Buck имеет преимущество простой конструкции, эффективность немного выше, чем у Программы Boost. Недостатком является то, что только небольшое количество последовасветодиодный Дов, когда мощность слишком большое количество параллельных групп, для ограниченного пространства светодиодной подсветки модуля PCB следов неблагоприятных.

3. Топология Boost-buck означает тип up-buck. Интерпретация: эта программа также имеет функцию rise - buck. Первые два режима программы. Но недостаток в том, что эффективность низкая, не подходит для увеличения мощности.

Наиболее широко используемая в отрасли программа повышения, Buck Follow, Boost-buck поменьше.

Более распространенная программа светодиодной платы работает, представленная вам, надеюсь, вы сделаете это в Профессионале, чтобы лучше и точнее завершить операцию. & Lt;

Проблемы, которые могут возникнуть при надлежащем освещении:

1.Яркости не хватает, экран значительно темнее оригинальной платы, на этот раз из двух аспектов, один, подключен к ножкам затемнения после попытки Попытка отрегулировать яркость пульта дистанционного управления может быть решена, если она не решена, чтобы проверить фактическое напряжение в ножках (Примечание: I Продукты0 ВКогда яркость самая темная, самая темная, когда напряжение высокое.) Если диапазон напряжения-аналоговый режим напряжения0 В-5 ВИлиОт 0 В до 3,3 В, Если напряжение было в высоком напряжении нельзя снизить, необходимо отрегулировать. ЕслиШИМСтабильное напряжение сигнала3,3 В, На этот раз, если вы переводите на самый яркий или не соответствует требованиям, которые вы должны реализоватьВторая схема. Во-вторых, отрегулируйте сопротивление платы, ток увеличивается, чтобы соответствовать требованиям.
