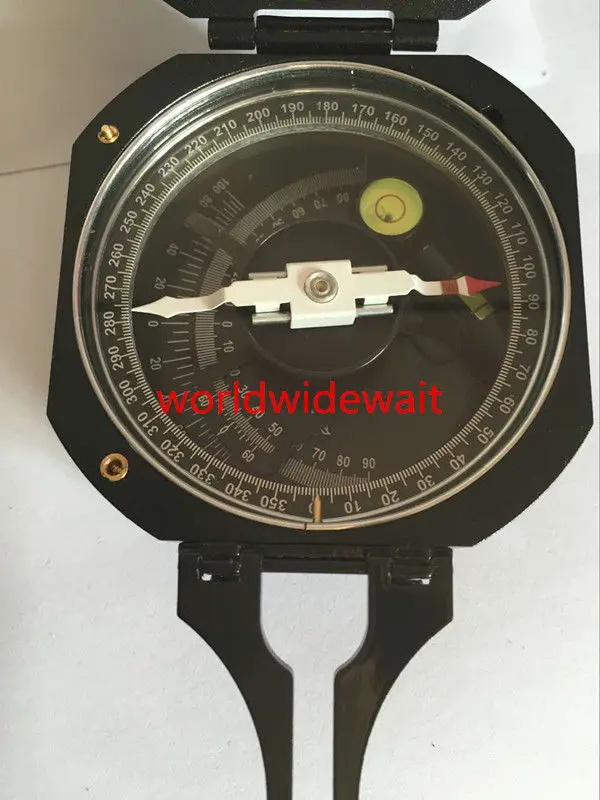

Геологический компас DQL 8 (магнитная игла с Демпфированием)|compass dql-8|compass geologycompass

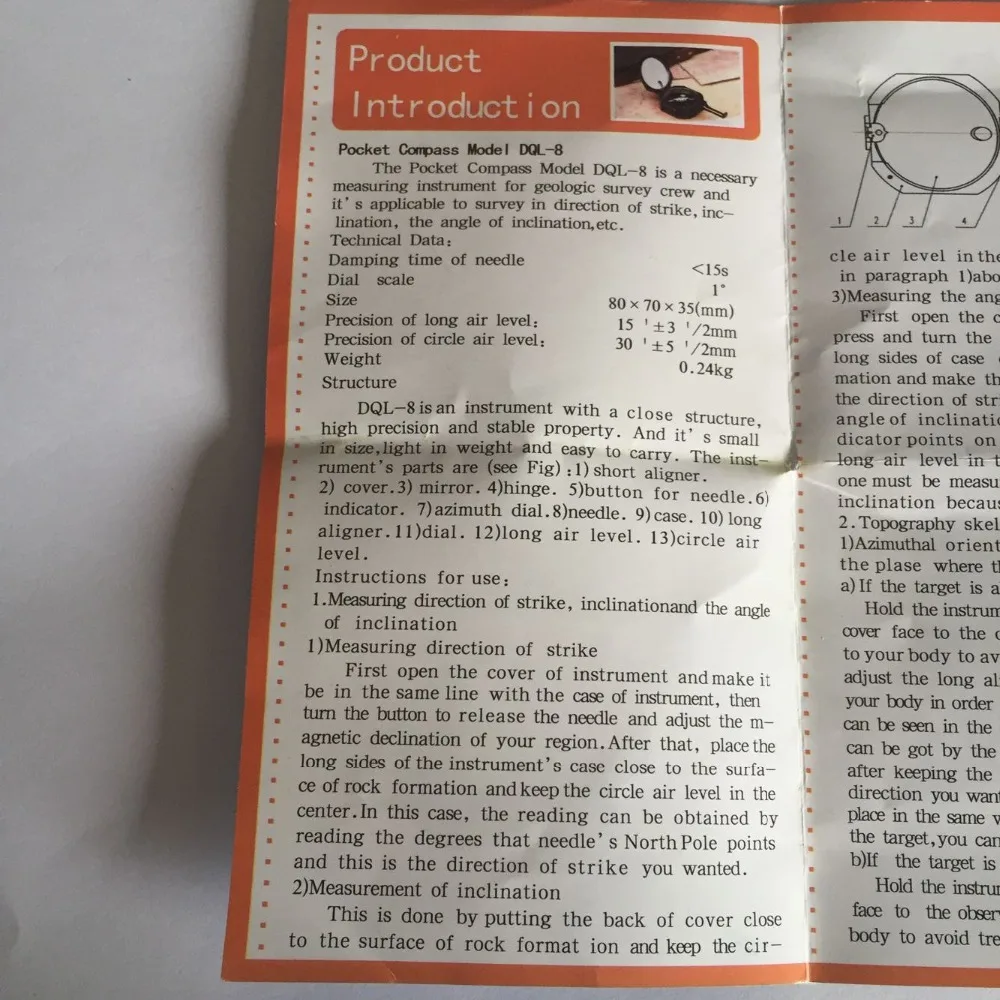

Инструмент предназначен для использования магнитных объектов (то есть иглы), указывая направление магнитных характеристик меридиана при считывании кольца циферблата, может определить цель относительно направления магнитного меридиана. В соответствии с двумя выбранными точками (или известной точкой) может быть обнаружено положение другой неизвестной цели.      [Характеристики]:1.* Циферблат: от 0 до 360 °, значение: 1 °;* Азимут Материал циферблата: Внешняя калибровка инструкции для наклона (двусторонний 45 ° угол наклона тангента значение), решетки значение: 0,05;* Инструкции по калибровке внутреннего кольца для двухстороннего угла наклона 90 °, единица измерения: степень; Значение: 1 °.2. Время магнитного демпфирования (отклонение иглы 90 °, чтобы оставаться в исходном положении времени) составляет менее 15 секунд;3. Ошибка чтения:A. Магнитный вращения до и после того, как указано в градусов могут отличаться, но не более чем на 0,5 °;B. Игла по пятибалльной шкале 0-180 ° 180 °, 90-вызванные эксцентриковый погрешность составляет не более 0,5 °;C. Угломер для чтения погрешность не превышает 0,5 °.4. Уровень Чувствительности:A. Длинный уровень для15 '± 3'/2 ммB. Круглый пузырь для30 '± 5'/2 мм5. Размер: 80x70x35мм6. Вес нетто: 0,29 кг

Магнитного поля-:

Магнитное склонение, иногда называемое магнитным изменением, является углом между магнитным Севером и истинным Севером. Склонение считается положительным к северу и отрицательным, когда к западу.
Для получения дополнительной информации см.: ngdc.noaa
Если игла компаса указывает на Восток или к западу от истинного Северного, смещение называется восточным или западным склонением, соответственно. Стандарт заключается в использовании магнитного Северного (MN) в качестве примера для склонения даже в Южном полушарие.
Для получения дополнительной информации, пожалуйста, посмотрите: Геология в этой области от Робера р. Комптон (Jul 1985)

Расчетное значение магнитного склонения:

Склонение рассчитывается с помощью текущей магнитной модели (WMM) или международной геомагнитной эталонной модели (IGRF). Результаты склонения обычно точные до 30 минут дуги, но пользователи должны знать, что несколько факторов окружающей среды могут вызвать помехи в магнитном поле.
Для получения дополнительной информации см.: ngdc.noaa

Установка наклона:

Геологи используют Компас для отображения и измерения линейных и плоских объектов. Магнитное склонение устанавливается путем поворота латунного винта на боковой стороне коробки компаса.

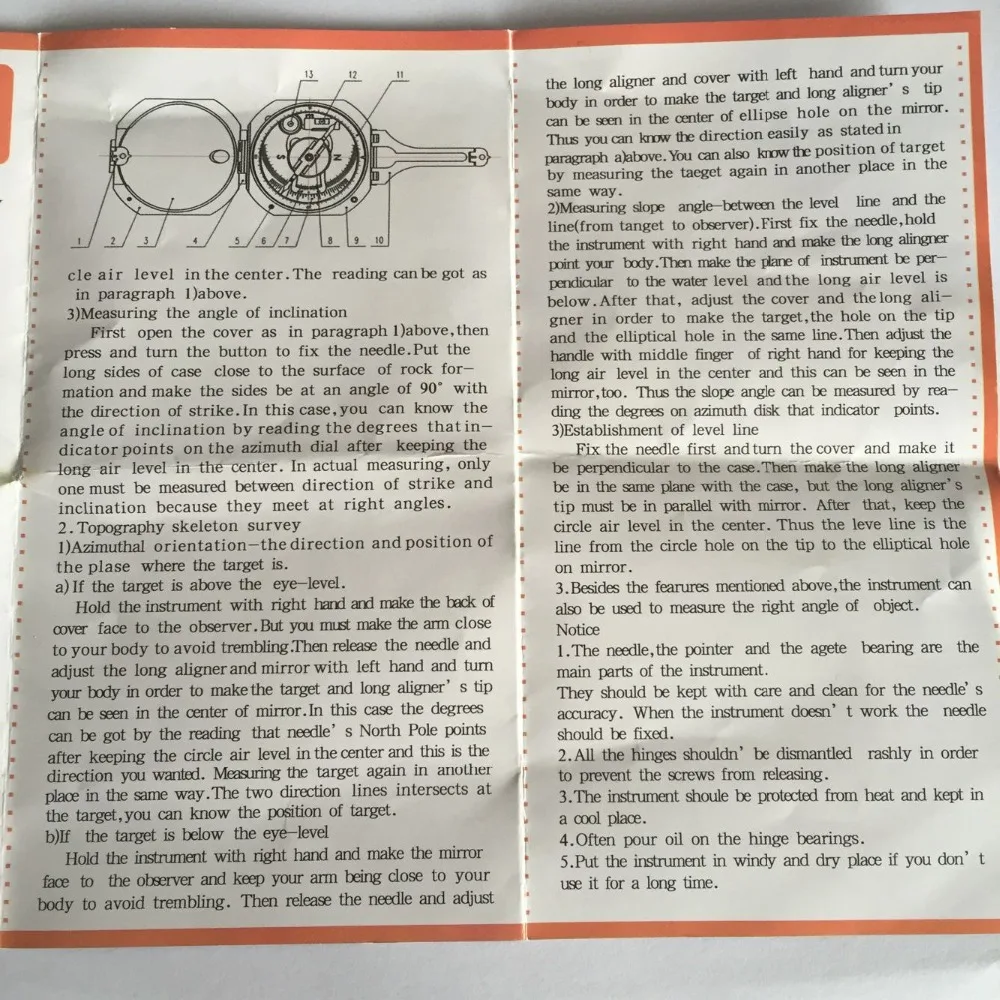

Для получения дополнительной информации, пожалуйста, посмотрите: Геология в этой области от Робера р. Комптон (Jul 1985)[Как использовать]:Один:Возникновение (включая направление, ориентацию, угол)1. Измерьте движение в направлении: к dike на горизонтальном направлении проекции.Откройте инструмент на крышке в предельное положение, отрегулировав магнитное склонение в области, инструмент имеет два длинных края по характеристикам поверхности камня (типичная поверхность), удерживайте круглые волдыри в центре, считывайте степень, указанную магнитным северным полюсом-это камень.2. Измерение тенденции: направление перпендикулярно указанному направлению.Со связью в нижней части петли на шасси с короткой стороны или задней части крышки якорей характеристики поверхности, держать Центрированные круглые волдыри, читает степень, магнитный Северный полюс указывает на склонность к скале.3. Измерение наклона: перпендикулярно направлению горизонтального угла.Откройте крышку в предельное положение, сторона прибора перпендикулярна направлению и с характеристиками рока, пузырь в середине и длинный указатель чтения относится к рулю, степень-это угол погружения strata.Примечание: при фактическом измерении, тренд и тенденция двух факторов, можно просто проверить, потому что тренд и тенденция 90 ° отношения друг с другом.Два:Съемка рельефа (включая подшипник, угол наклона, горизонтальную линию)1. Сделать основное направление: направление и положение цели. Подшипник также называется точкой пересечения.(1) Когда цель выше линии зрения (горизонтальный) метод измерения.* Защелкивающиеся инструменты правой руки, прикрывают спину к наблюдателю, руку к телу, чтобы уменьшить дрожание, отрегулируйте диоптрию и зеркало левой руки, поверните тело, поставьте цель, как и в то же время, чтобы увидеть длинное зеркало и разделить на зеркальную линию, удерживайте Центрированные круглые пузырьки, Считывает степень, указанную магнитным северным полюсом, является направлением цели.* В соответствии с тем же методом, чтобы измерить цель в другой точке, эти две точки до измерения одной и той же цели, две линии вдоль измерения степени, соответствуют цели, сделан вывод, что расположение объекта.(2) Когда цель под линией видимости (горизонтальный) метод измерения.* Правосторонние инструменты, зеркальные поперек от обозревателя, рука против тела, также для того, чтобы уменьшить дрожание. Отрегулируйте диоптрию и левую руку на крышке, поверните тело, сделайте цель, прицельно, одновременно направьте в зеркало эллиптическая дыра и разделите на зеркальную линию, храните в центре круглые пузырьки, а затем прочитайте степень, Указанное магнитным северным полюсом-это направление цели.* В соответствии с тем же способом, в другой точке цели измеряется. Это измерение из двух точек цели, сделан вывод, что две линии вдоль измерения степени, соответствуют цели, сделан вывод, что расположение объекта.2. Измерьте Угол наклона: цель для наблюдения и угол горизонтальной плоскости.Правая рука удерживает корпус инструмента и шасси, длинная диоптрия в наблюдателе, плоскость инструмента перпендикулярна горизонтальной плоскости, Длинные пузырьки внизу. Левая рука отрегулирует крышку и диоптрию, делает отверстие в то же время мишенями, визируя, направляя в зеркало, эллиптическая дыра разделила черную линию. Затем Отрегулируйте средний палец правой руки, смотрите из зеркала длинный пузырь в середине и циферблат на колесе указанная степень, является целью угла наклона. Если определенная наклон поверхности измерение угла наклона, просто откройте крышку в предельное положение, приборная сторона непосредственно на поверхности наклона, регулируя длинные волдыри в середине и угол, А именно для наклона поверхности угла наклона (так же, как при возникновении угла измерения).3. Фиксированная горизонтальная линия:Диоптрий долго тянет к поверхности коробки в плоскость, крышка тянет до 90 °, и визируя заостренный вертикальный, параллельный чехол, наведите индикатор «0», прицельная, заостренная на видимых отверстиях и отражающая линию зрения эллиптическая дыра, является горизонтом.Три:Измерьте вертикальный угол объекта:Включите крышку для ограничения положения, с инструментами сбоку против объектов (например, буровой штанги) представителя самолета, затем пузырьки в середине и длинные показания индикатора в это время, вертикальный угол объекта.[Примечание]:1. Наперсток, агат и игольчатый подшипник являются одной из основных частей оборудования, должны быть тщательно защищены, чисты, чтобы не повлиять на чувствительность иглы. Не нужно когда, должен быть инструмент для крепления. Инструмент при закрытии, с помощью переключателя и рычага переключения движения игла будет автоматически поднята, сделать наперсток и агата подшипник, чтобы не изношенный наперсток.2. Не снимайте все петли, чтобы не потерять и не повлиять на точность.3. Инструмент, чтобы избежать воздействия высокой температуры, чтобы избежать утечки пузырей.4. Вращающаяся часть шарнира часто должна заказывать масло для часов, чтобы избежать сухого помола и поломки.5. Когда не используется в течение длительного периода времени, следует поместить в проветриваемое, сухое место, чтобы избежать плесени.Обратите внимание:Как только вы покупаете магнитные продукты, я отправлю вам адрес страны. (если нет, пожалуйста, сообщите мне, в какую страну вы хотите использовать.)Потому что каждая область иглы не такая, как позиция противовеса.
