Скетч KC11C04 * 5 5X с UNO R3 DUE! AD клавиатура 1 порт контроллер 4 кнопки матричная макетный

Название продукта:  5 шт. с эскизом UNO R3! AD клавиатура 1 AD порт управления 4 кнопки матричный модуль разработки клавиатуры для Arduiuo ADC


Упаковочный лист:

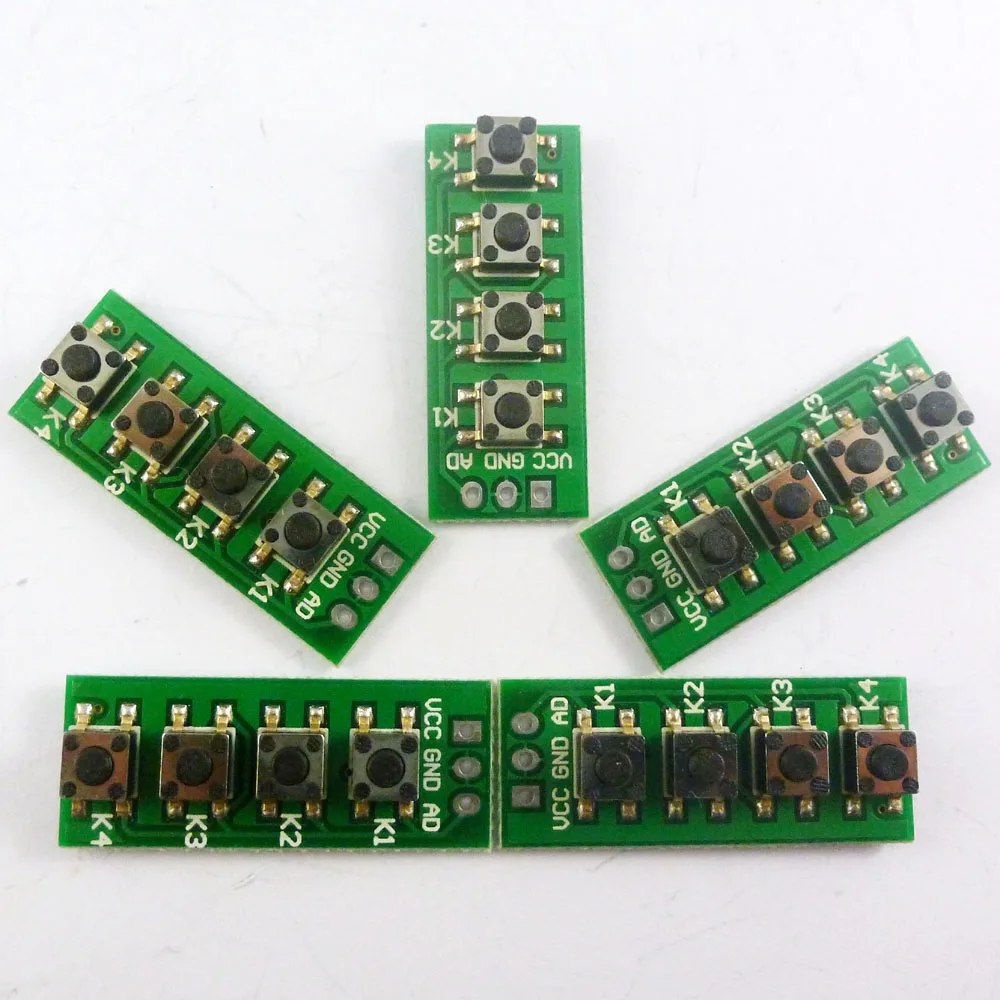

 5 шт. 4 клавиатуры keyAD

Описание:

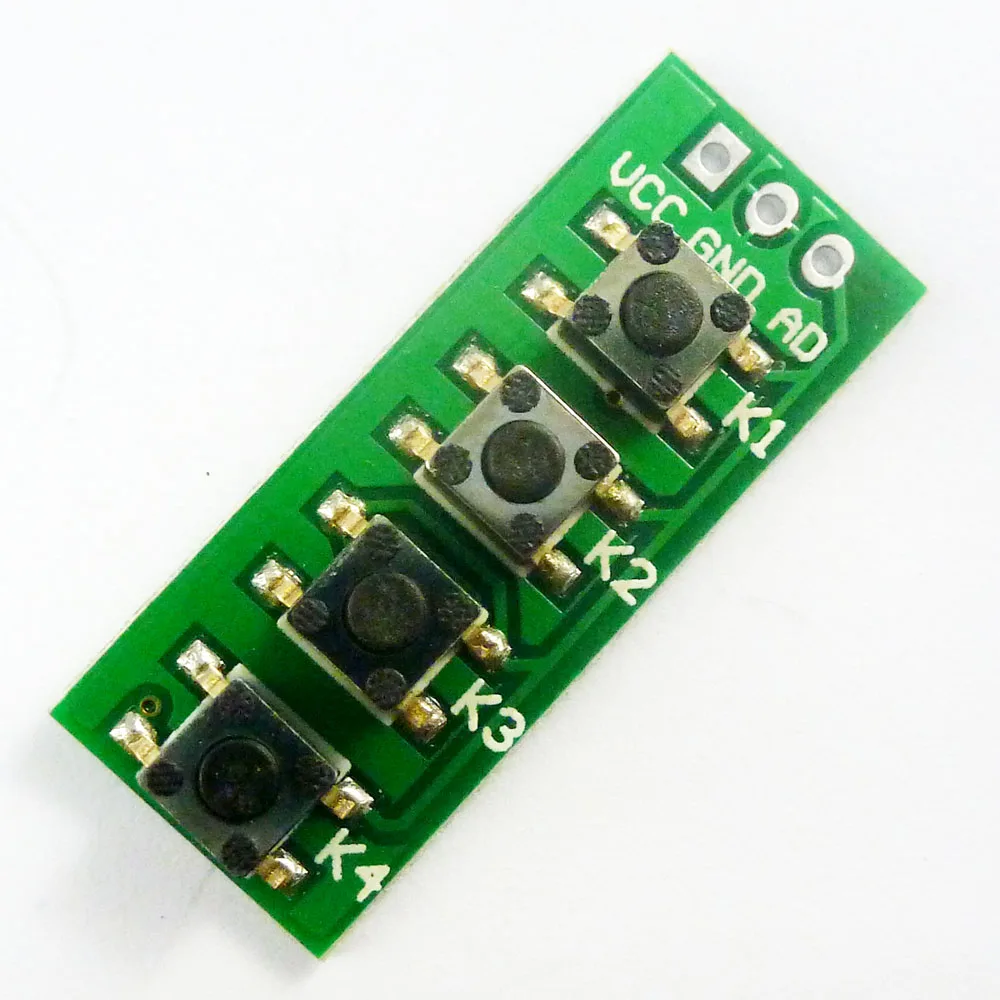

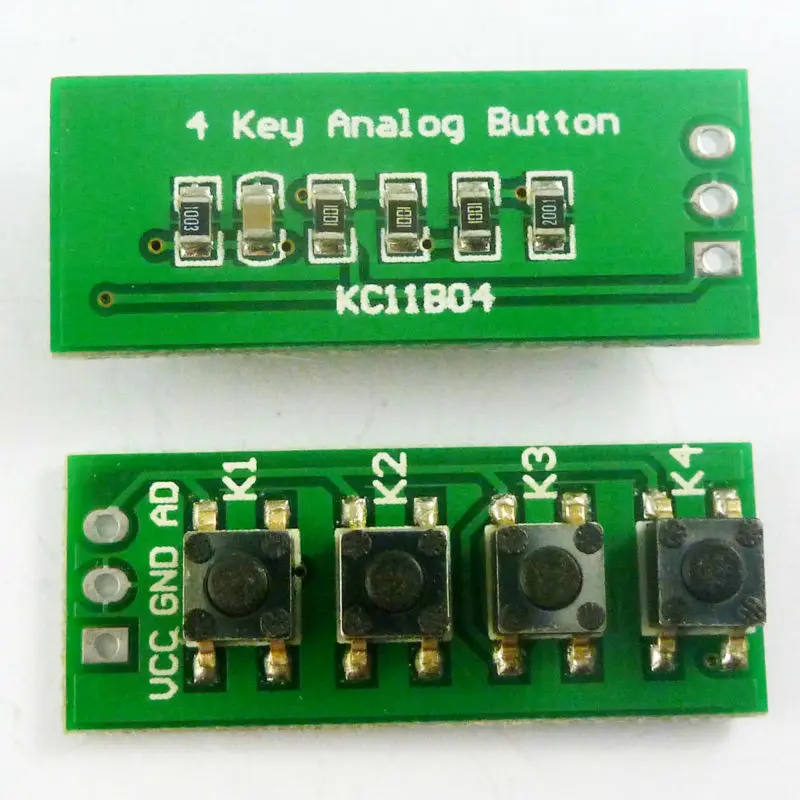

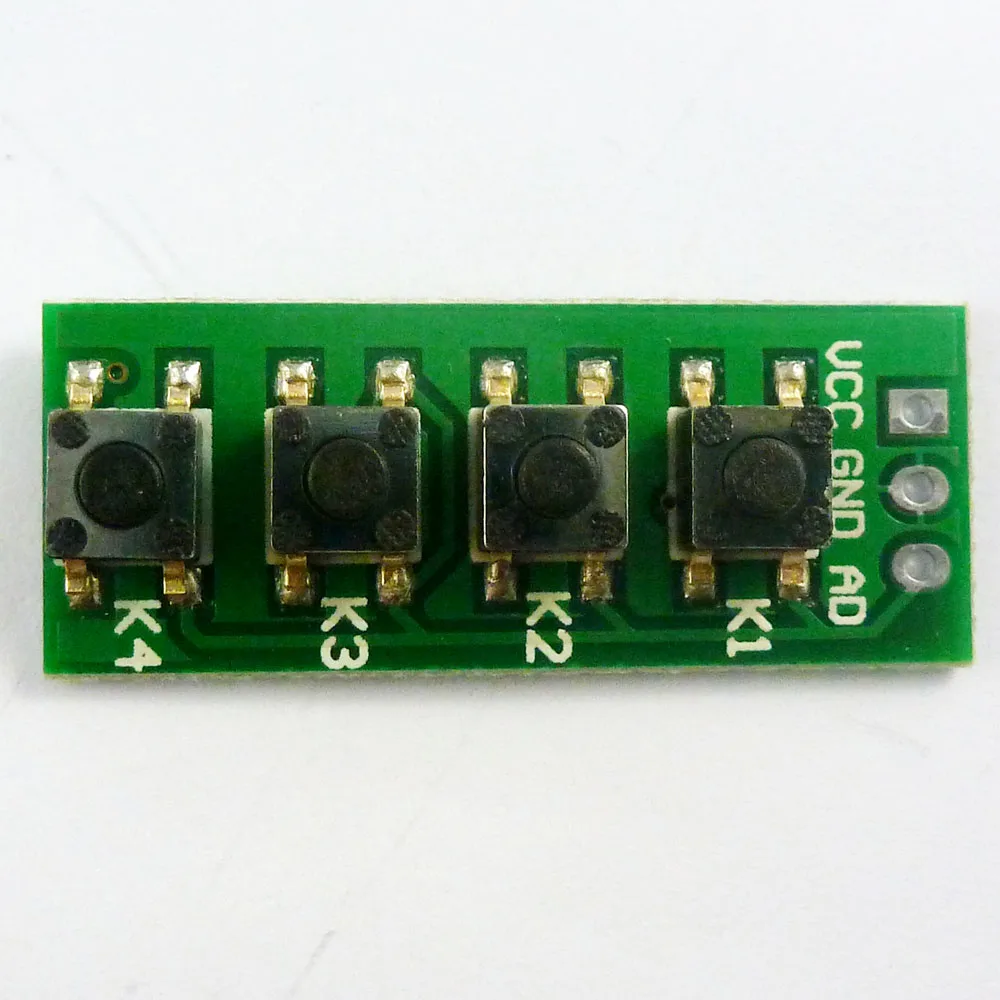

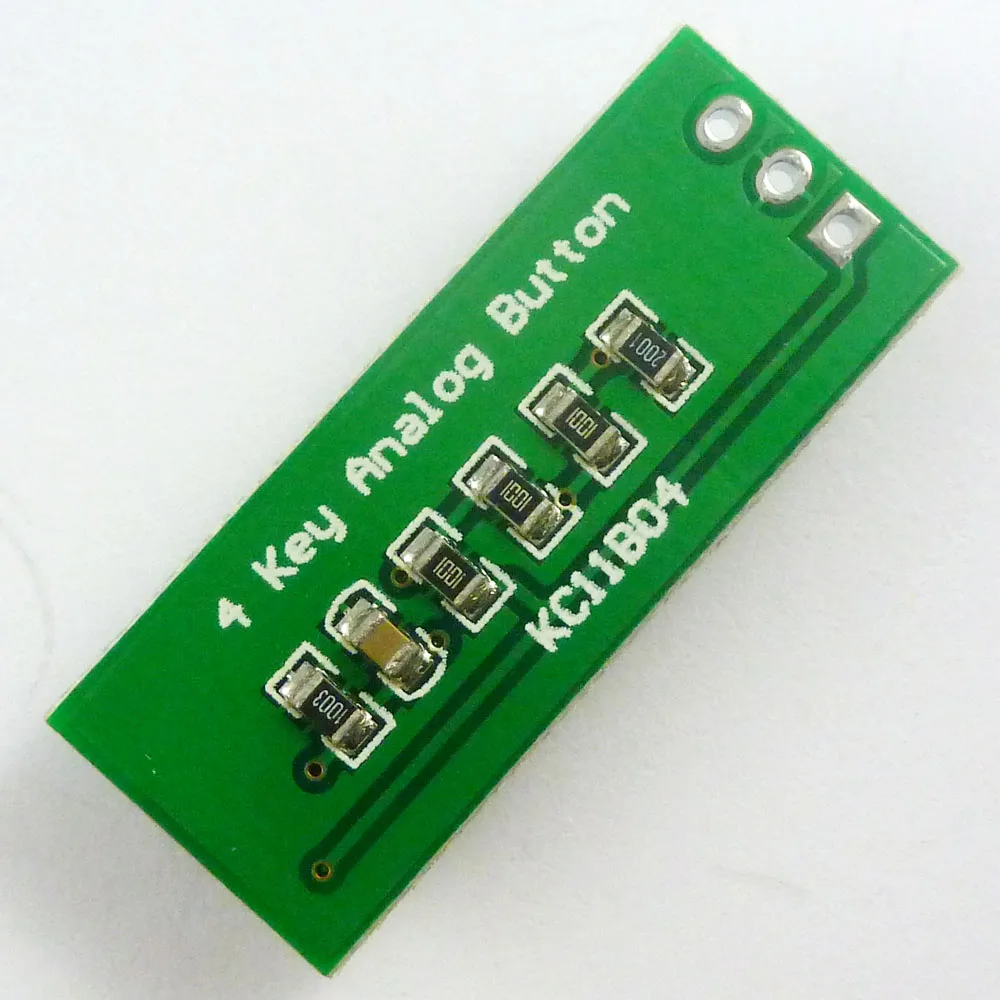

1 Напряжение питания: 2-5 В2 4 кнопки 1 аналоговый выход (AD Pin)3 размера печатной платы: 30x12 мм4 Вес: 1,5 г Идеально подходит для подключения к Ardiuno UNO Mini Nano Mega2560 и т. Д., или другим MCU ( AVR STM32 ARM7 ARM9 ARM10 PIC AT89C51 STC MSP430 FPGA CPLD и т. д.)

Схемы схемы:

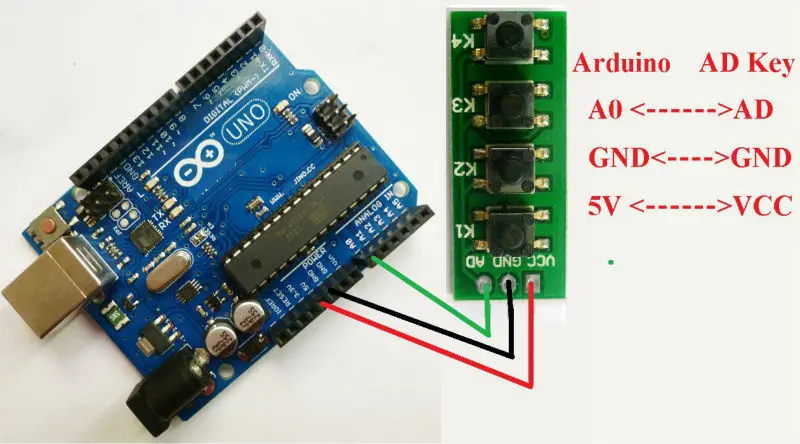

Соединение с Arduiuo UNO:

Код Arduiuo uno/mega2560/Псевдо//*Arduiuo_4 клавишные аналоговые кнопки Этот пример кода находится в открытом домене.*/ # Define key1ValueMin 96# Define key1ValueMax 106# Define key2ValueMin 144# Define key2ValueMax 159# Define key3ValueMin 193# Define key3ValueMax 213# Define key4ValueMin 242# Define key4ValueMax 255  Int adPin = A0; /Выберите входной штырь для потенциометраInt keyValue;Int keyValue_r;Int keyValue_rr;  /Сканирование ключейInt key_scan(void){Инт значение;Ключ int; AdValue = analogRead(adPin);/чтение ad Value AdValue = adValue / 4; If (adValue >= key1ValueMin & adValue <= key1ValueMax)/k1{Ключ = 1;}Если (adValue >= key2ValueMin & adValue <= key2ValueMax)/k2{Ключ = 2;}Если (adValue >= key3ValueMin & adValue <= key3ValueMax)/k3{Ключ = 3;}Если (значение> = key4ValueMin)/k4{Ключ = 4;}Else/недопустимое значение{Ключ = 0;} Ключ возврата; }Настройка пустоты () { Серийный. Старт (9600);} Пустая петля () { /Сохраните значение сканирования с тремя клавишамиKeyValue_rr = keyValue_r;KeyValue_r = keyValue;KeyValue = key_scan(); /Три отсканированных значения одинаковые, указывая, что ключ действителенIf (keyValue > 0 & keyValue = keyValue_r & keyValue_r = keyValue_rr){Серия. Печать ("keyValue =");Serial.println(keyValue);} Задержка (100); /каждый интервал сканирования 100-200 мс }/Псевдо/
