Это электронный кроссовер preamp/плата делителя. Выход кроссовера/плата делителя подключен к усилителю мощности. Он не подключен к динамику. Это не разделитель мощности в динамике. Одна плата имеет только моно выход 2/3/4, а стереосистема требует 2 платы.

Если вы заинтересованы в достижении предварительной частоты ударного эффекта, пожалуйста, выберите эту предэлектронную четырехчастотную плату! Если в вашем усилителе и динамике в настоящее время нет квада, мы рекомендуем использовать этот разделитель в один шаг, сначала используя шорты и вставные модули Для двухсторонней или трехчастотной системы, когда условия подходят для легкой смены на четыре частоты, это частота большой гибкости и игрового Практичный

Чтобы поторопиться, чтобы завести друзей, четырехполосная плата, состоящая из стереосистемы, требует двух досок, плата только моно 4 выхода, чтобы избежать количества вашей ошибки, чтобы задержать использование.

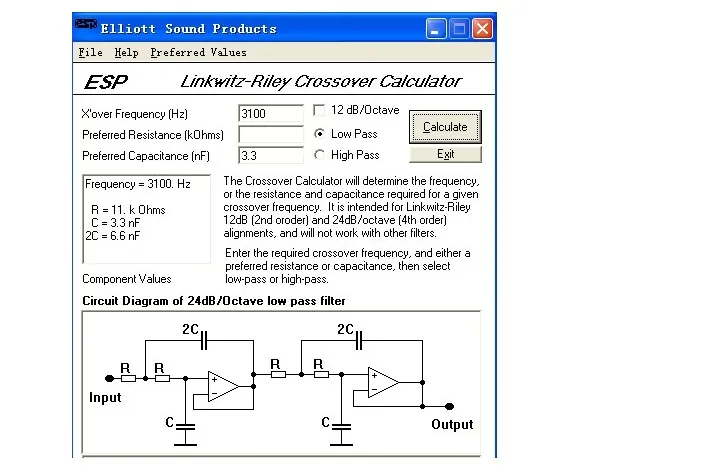

Плата Делителя Частоты, ориентированная на дизайн ESP США, настроена на моноурал четыре выходной структуры, то есть на четыре, стерео нужно две платы, вход стерео левый и правый канальный сигнал, выход 8-канального сигнала разделен на левой ВЧ, левый Средний (слева), бас, Левый бас и ВЧ, правая ближняя, бас, бас, вы можете напрямую пуш-ап в 8-канальный усилитель цепи.

★Необходимо обратить особое внимание, что эта плата должна быть точно называется многочастотной платой, то есть 2,3,4 комбинации частотной платы, потому что она может быть не только сделана в четыре частоты, И может легко сделать двухстороннюю доску и использовать трехчастотную доску, что не нужно делать сейчас для компонентов четырехчастотной системы (То есть, количество недостаточного усилителя мощности, Количество динамиков и т. д.), позже сделал четыре частотных друзей, оставив место для расширения. То есть, теперь вы можете купить или использовать руки усилителя, динамиков, платы Делителя Частоты, чтобы сделать первые два или три частоты использования, условия созрели после того, как четырехчастотный Подключаемый модуль и кабель могут быть завершены, можно описать как многоцелевое, очень воспроизводимое пространство.

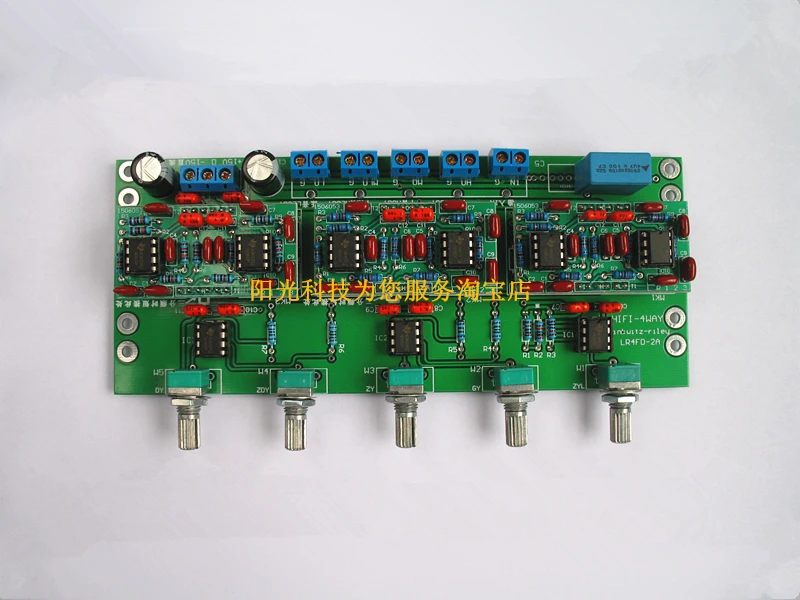

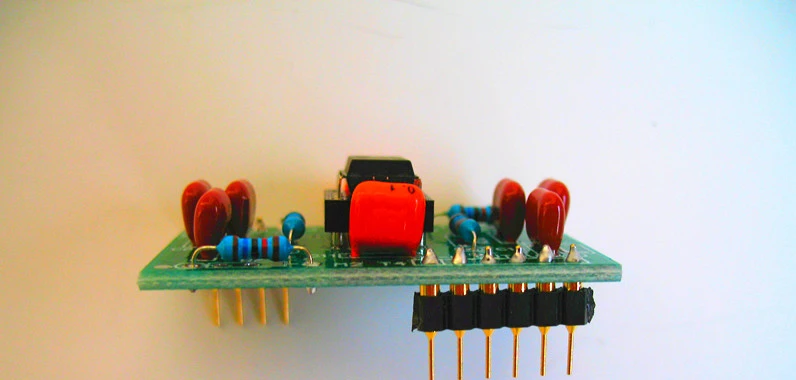

Это кроссовер modoule:

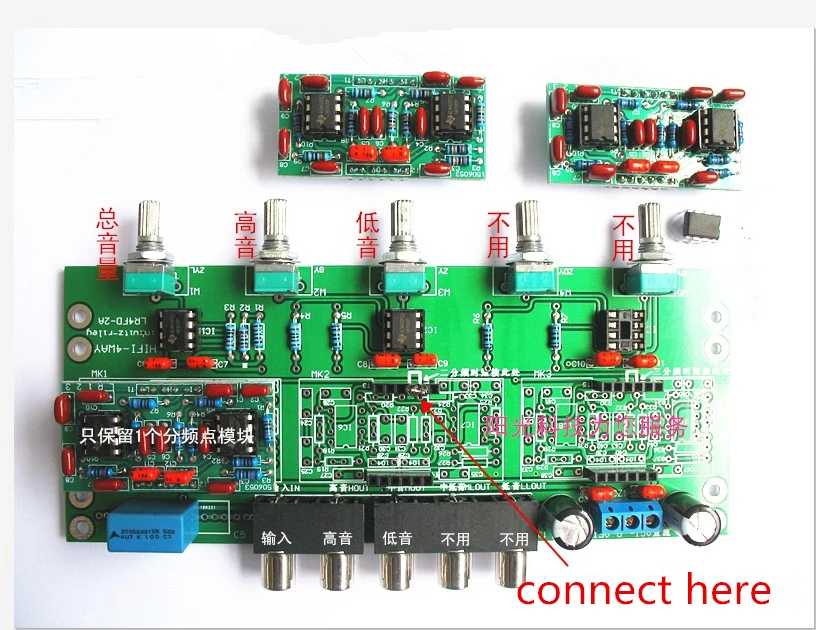

Если вы используете 2 дочки платы, вы можете построить двухполосный модуль кроссовера,

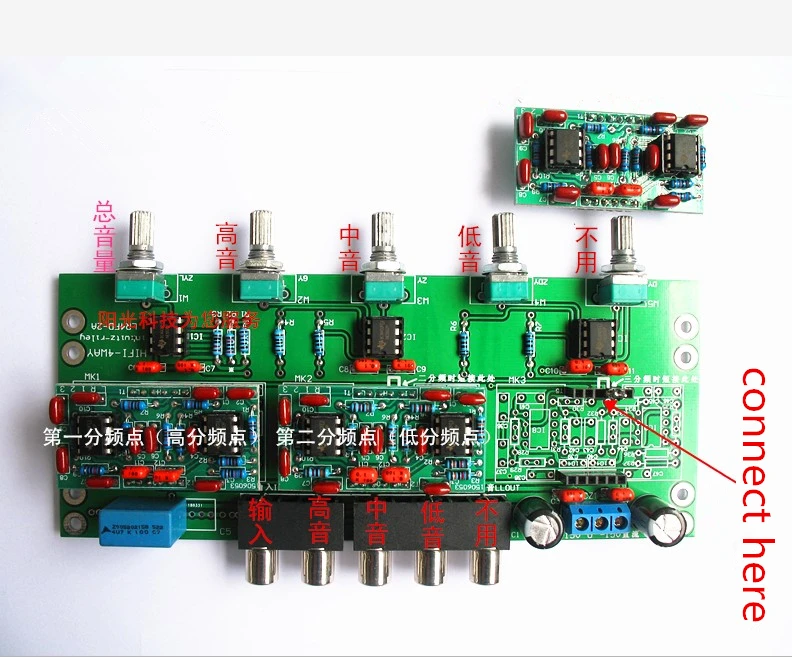

ЯF вы используете 4 шт. дочь доски, вы можете создать 3-х полосная кроссовер модуля,

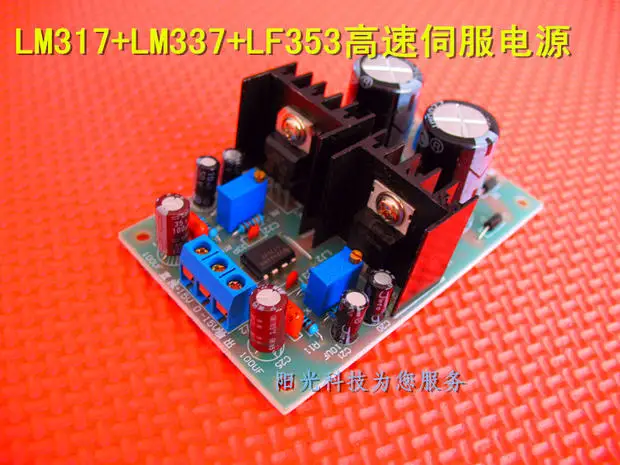

Это кроссовер с блоком питания:

Основные характеристики этой платы кроссовера:

★Отличные частоты цепи

★Частота кроссовера без пика без долины

★Две три четыре частоты свободной комбинации

★Точка кроссовера для легкой установки

★8-ми канальный выход независимая регулировка

★Fever-класс дизайн

★Идеальное воспроизведение оригинального звука

Основные технические параметры:

1. Тип фильтра: фильтр Linkwitz-Riley

2,Точка кроссовера: 380 Гц/850 Гц/4600 Гц(Т. Е. 20-380 Гц для басового выхода 380-850 Гц для низкочастотного выхода 850-4600 Гц для среднечастотного выхода 4600-20000 Гц для высоких частот) точка кроссовера может быть настроена на другие частоты бесплатно)

3, уклон затухания: -24 дБ/октября

4. Структура платы: моноканальная четырехканальная выходная мощность, высокие частоты, средние частоты, низкий диапазон, амплитуда и громкость басов могут быть независимо регулируемыми, набор из двух стереокомпонентов, отложите комбинацию монтажных отверстий, доступных для установки шестиугольных медных столбов, уменьшите площадь пространства.

5. Чип op amp: оригинальный импорт TI's NE5532

6, Тип потенциометра: 09-Тип 10K одногерметичный потенциометр расстояние потенциометра: 26 мм

7, размеры платы: 135*100 мм, высота одной доски: 20 мм расстояние установки: 127*92 мм размер пор: 3,2 мм

8. Напряжение и ток питания: Двойной источник питания постоянного тока плюс или минус 12-15 В, ток постоянного тока не превышает 72 мА (плюс или минус 15 В напряжение, то есть, каждый op amp ток 8mA)

9. Разъем: аудиовход ---- одностыковый разъем lotus sub-output ---- 4 гнезда Lianhua, а другой с винтовыми клеммами (см. Ниже) на ваш выбор, просто заявление, не заявление, когда продавец сделал разъем lotus.

10, гибкое использование: может быть два, три, четыре преобразования частоты между использованием платы.

Это российский покупатель, ДЕЛЯЩИЙСЯ своим дизайном, если вам это интересно, легко с ним связаться.

Инструкции для Linkwitz-Райли предварительно электронный 4-полосная кроссовер доска

Благодарим Вас за покупку наши пре-электронный 4-полосная кроссовер доска!

Для достижения стерео эффектов, вам нужно использовать две такие платы, которые могут генерировать общую мощность восьми каналов. Схема одной доски показана здесь:

Наша плата кроссовера имеет следующие особенности:Классический дизайн цепи кроссовера Linkwitz-Riley; Высококачественные компоненты сборки; Точное деление частоты; Четкие и яркие высокие частоты, толстый и полный средний тон, глубокий и мощный бас; моно четырехвыходная конструкция, чтобы избежать перекрестных помех; Легкое переключение между 2/3/4-ходовой кроссовер через короткие соединители; Модульная структура конструкции кроссовера; Легкое изменение точки кроссовера путем прямого подключения нового модуля кроссовера или изменения компонентов модуля.

1. Мощность питания

Рекомендуется использовать Регулируемый источник питания постоянного тока ± 15 В. Рабочий ток одной платы должен быть не более 72 мА. Вы можете использовать двойной трансформатор 10-30 Вт 15 В. Вы можете купить Регулируемый блок питания и блок питания класса А из нашего магазина.

2. Проводки

Подключите левую и правую Аудиовходы в соответствии с схемой, приведенной выше (работает для CD, DVD, PC и т. Д.). Когда уровень входного сигнала недостаточен, необходимо добавить преусилитель к источнику звука, а затем подключить их к кроссоверу (определяется результаты тестирования).

Не подключайте неправильную проводку к клемме ± 15 в стабилизированного источника питания постоянного тока, в противном случае это повредит печатную плату.

3. Выход регулировки

W1-это потенциометр громкости. Вращающийся потенциометрПротив часовой стрелкиБудетУвеличениеАмплитуда выходного сигнала 4 каналов, в противном случае это уменьшит амплитуду выходного сигнала; Такое правило применяется также для регулировки высоких, средних, средних и низких частот. 4 небольших потенциометра (3362P) рядом с высокими, средними, средними/средними и басовыми регулировками являются вспомогательными устройствами для регулировки и служат для той же цели. При регулировке Сначала поверните рукоятку потенциометра до максимума (вращение по часовой стрелке до конца), а затем Настройте на соответствующий выходной объем с помощью потенциометров 3362P.

4. • Преобразование

Преобразование между 2/3/4 путями кроссовера:

2-полосная кроссовер: вставьте закорачивающий соединитель в положение и маркированы как «2-полосная кроссовер» на рисунке. Храните на плате только модули H1 и L1. Тройной выход-это гнездо «тройной выход»; Басовый выход-это «выход среднего тона» на диаграмме. Остальные четыре модуля могут быть отключены.

3-сторонний выход кроссовер: вставьте закорачивающий соединитель в положение и маркированы как «3-сторонний выход кроссовер» на рисунке. Храните на плате только модули H1, L1, H2 и L2. Тройной выход-это «тройной выход». Выход среднего тона-это «выход среднего тона», а выход баса-это «выход баса», на диаграмме. Остальные 2 модуля могут быть отключены.

4-полосная кроссовер: вставьте все модули. Выходы были помечены на диаграмме.

Отключите все короткие соединители при использовании в качестве 4-полосная кроссовер. Отключите «2-полосная кроссовер» закорачивающий соединитель когда они используются в качестве 3-х полосная кроссовер.
