4-кнопочная клавиатура тактовый переключатель и 6-битный красный светодиодный

Название продукта:      4 Кнопка клавиатуры переключатель тактичности & 6 бит красный светодиодный модуль Кий для Arduiuo UNO MEGA2560 мини-видеокамера-регистратор с креплением к макет

Упаковочный лист (Не включает Arduiuo UNO): 1 шт. 4 кнопочная клавишная панель;1 шт. 6 бит красный светодиодный щит;

Описание:

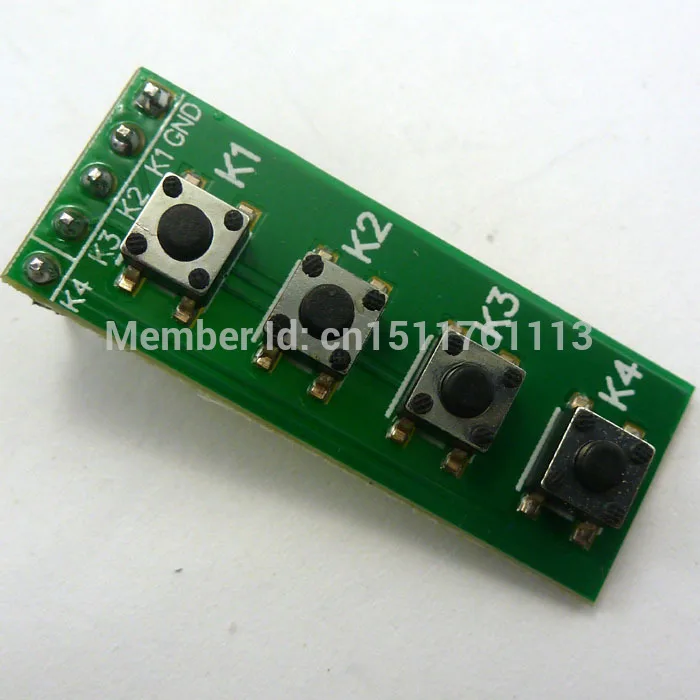

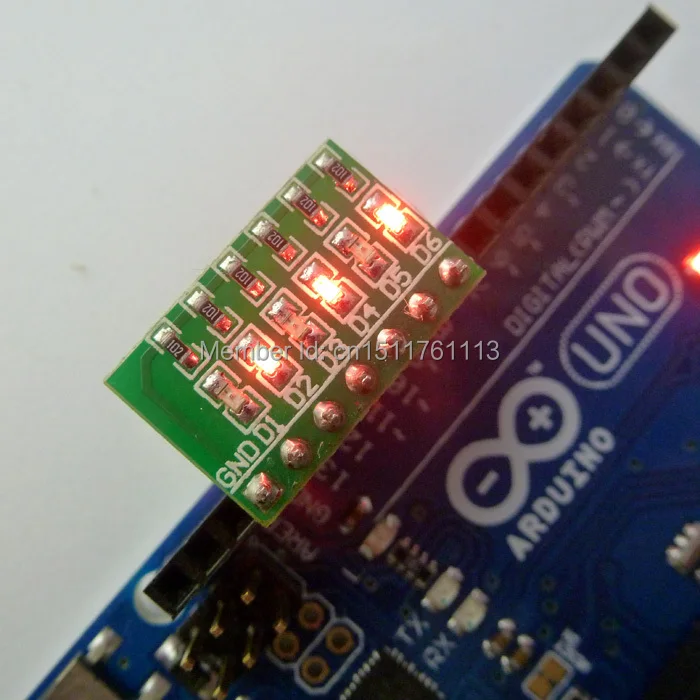

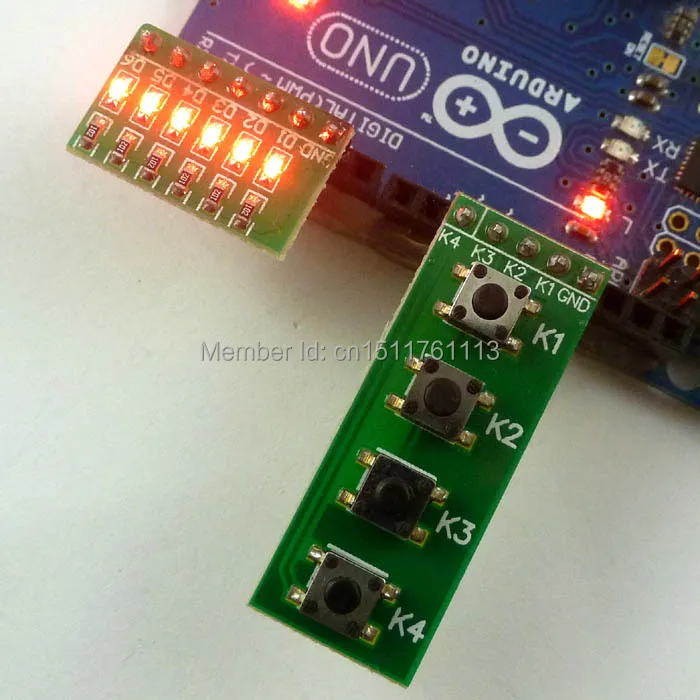

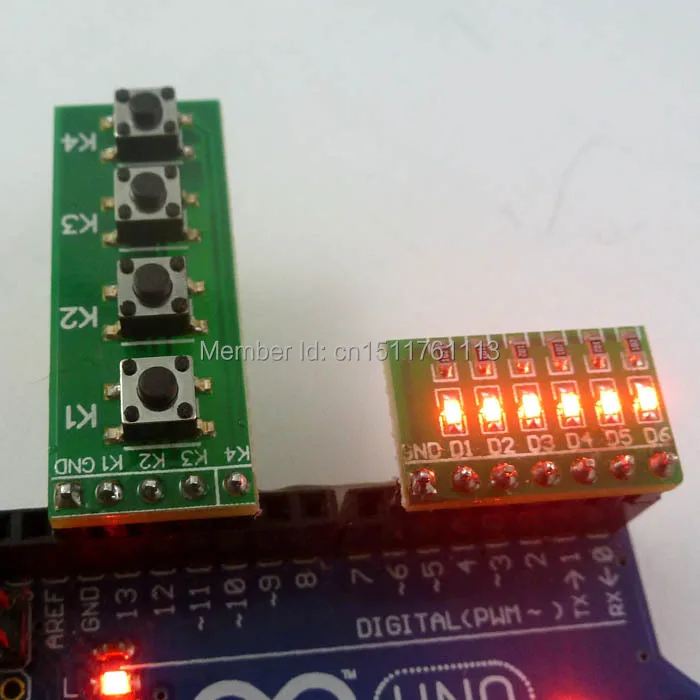

 Может быть вставлен непосредственно вArdiuno uno mega2560Идеально подходит для подключения к вашему Arduiuo UNO pro Mini Nano Mega2560 и т. Д., или другим MCU ( AVR STM32 ARM7 ARM9 ARM10 PIC AT89C51 STC MSP430 FPGA CPLD и т. д.) Клавишная панель: 1 4-кнопочный общий анод кнопочный модуль. 2 "GND K1 K2 K3 K4" 4 PIN-код 2,54 мм 3 Питание Напряжение: 3,3 V-12V 4 Размеры: 12,7 мм x 33 мм. Светодиодная панель: 1 6 бит синий общий катод светодиодов. 2 7 PIN-код 2,54 мм 3 1K ohm ограничительный резистор 4 Питание Напряжение: 3,3-12V; 5 Размер: 17,78 мм x 11,43 мм.

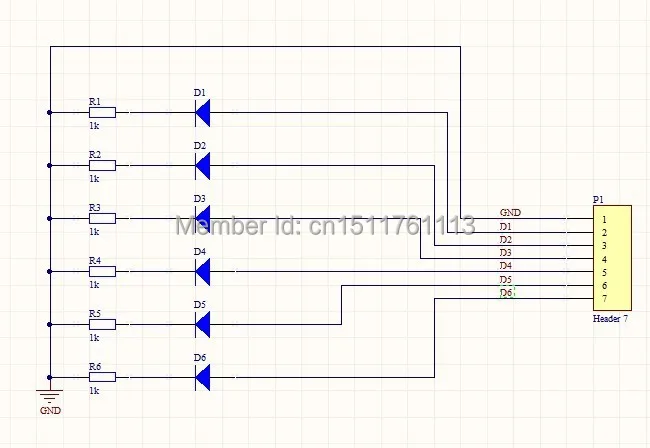

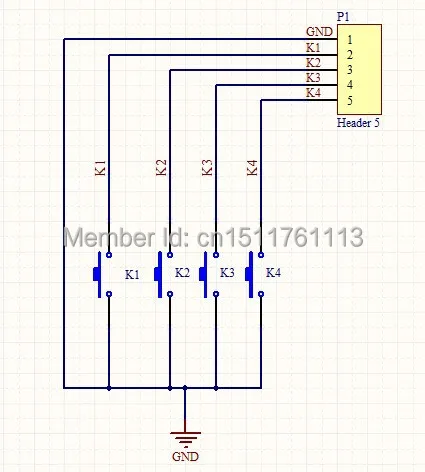

Схемы схемы:

Код Ardiuno uno/mega2560 /Псевдо/

/*

Ardiuno_4key_6led Этот пример кода находится в открытом домене.*/ /Определение ключаInt K1 = 13;Int K2 = 12;Int K3 = 11;Int K4 = 10;/Определение светодиодного штифтаInt GND = 6;Int D1 = 5;Int D2 = 4;Int D3 = 3;Int D4 = 2;Int D5 = 1;Int D6 = 0; /Переменные изменятся:Int buttonState = 0; /Переменная для чтения статуса кнопки  /Режим настройки запускается один раз при нажатии reset:Настройка пустоты () {/Инициализация ПИН-кода в качестве входа. PinMode (K1, вход);PinMode (K2, вход);PinMode (K3, вход);PinMode (K4, вход); /Инициализация светодиодного штифта в качестве выхода.PinMode (GND, OUTPUT);PinMode (D1, выход);PinMode (D2, выход);PinMode (D3, выход);PinMode (D4, выход);PinMode (D5, выход);PinMode (D6, выход); /Активировать ключ штифта внутренние выдвижной резисторыDigitalWrite (K1, HIGH);DigitalWrite (K2, HIGH);DigitalWrite (K3, HIGH);DigitalWrite (K4, HIGH);  /Как светодиодный GNDDigitalWrite (GND, LOW);} /Петля повторяется снова и снова навсегда:Пустая петля () {  ButtonState = digitalRead(K1);DigitalWrite (D1, buttonState); / ButtonState = digitalRead(K2);DigitalWrite (D2, buttonState); / ButtonState = digitalRead(K3);DigitalWrite (D3, buttonState); / ButtonState = digitalRead(K4);DigitalWrite (D4, buttonState); /  DigitalWrite (D5, HIGH); /включить светодиодный индикатор (высокий уровень напряжения)DigitalWrite (D6, HIGH); /включить светодиодный индикатор (высокий уровень напряжения)  }  /Псевдо/
