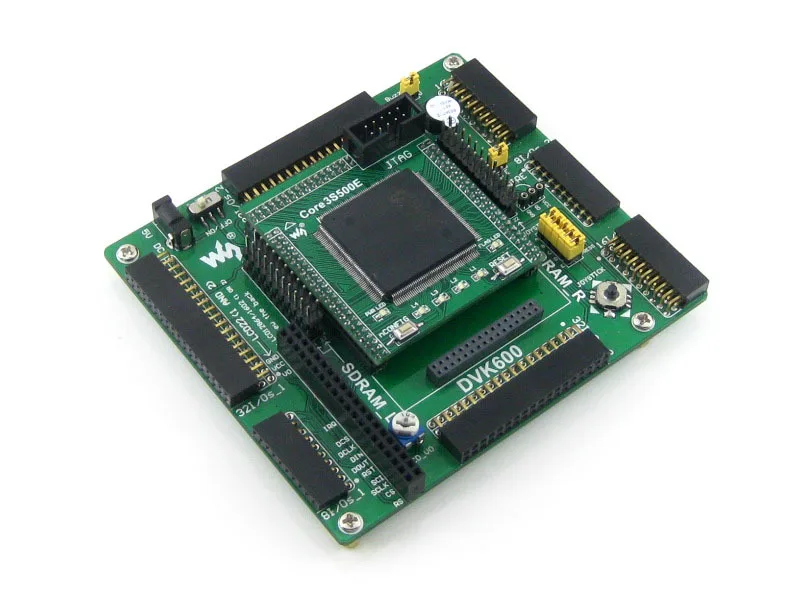

Модуль Xilinx XC3S500E Spartan 3E FPGA по развитию Оценка + LCD1602 LCD12864 12 модуль = Open3S500E Вышивка

Здравствуйте,
Ваш заказ составляет менее $8, мы унифицированные отправить китайский пост обыкновенный небольшой пакет плюс.
Информация о отслеживании, обычно прибывающая в вашу страну, составляет 40-70 дней, мы не принимаем спор,
Если вы не ждете, рекомендуется, чтобы заказ покупки более $8,


Ваш заказ более чем на $8, мы унифицированные принимаем меры для вашей китайской почты зарегистрированной воздушной почты,
Имейте информацию о запросе номера, генерал прибыл в вашей стране от 25 до 50 дней,
Пожалуйста, после получения товара, товары в 5-звездочной оценке, спасибо за понимание,

FPGA Совет развития, предназначенный для серии Xilinx Spartan-3E, оснащен бортовой, и интегрирует различные стандартные интерфейсы, довольно легко для периферических расширений.

Обзор

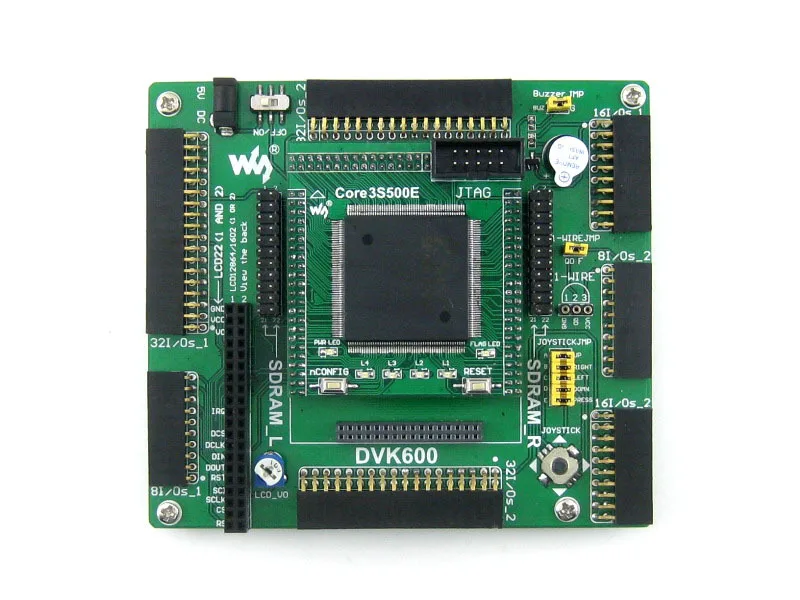

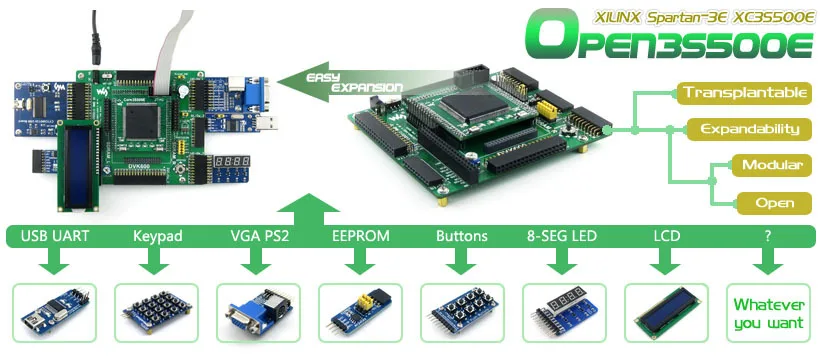

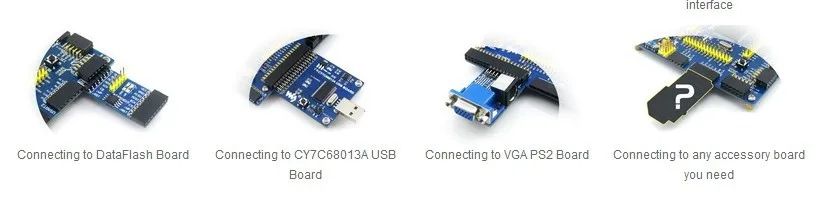

Open3S500EЯвляется Советом развития FPGA, который состоит из материнского Совета dvk600 и основной платы FPGA. Open3s500e поддерживает дальнейшее расширение с помощью различных дополнительных аксессуаров для конкретного приложения. Модульная и открытая конструкция делает его идеальным вариантом для запуска приложений Xilinx Spartan-3E серии FPGA.

То, что есть на материнском совете

Разъем ядра FPGA CPLD:Для легкого подключения основных плат, которые интегрируют процессор FPGA CPLD на борту, такой как 8I/os_1 интерфейс,Для подключения аксессуаров/модулей 8I/os_2 интерфейс,Для подключения аксессуаров/модулей 16i/os_1 интерфейс,Для подключения аксессуаров/модулей 16i/os_2 интерфейс,Для подключения аксессуаров/модулей 32i/os_1 интерфейс,Для подключения аксессуаров/модулей 32i/os_2 интерфейс,Для подключения аксессуаров/модулей 32i/os_3 интерфейс,Для подключения аксессуаров/модулей

Все интерфейсы I/O выше: Способен быть имитированным как usart, I2C, SPI, ps/2 и т. д. Способен управлять такими устройствами, как Frim, flash, usb, Ethernet и т. д.

9.Sdram интерфейс Для подключения SDRAM Accessory Board Также работает как FPGA CPLD Pins расширения разъемов 10.ЖК-интерфейс,Для подключения LCD22, LCD12864, LCD1602 11.Однопроводной интерфейс:Легко подключается к проводным устройствам (К-92 упаковке), например, датчик температуры (DS18B20), номер электронной регистрации (DS2401) и т. д. 12.5 В DC Jack 13.Джойстик:Пять позиций 14.Зуммер 15.Потенциометр:Для LCD22 Регулировка подсветки, или LCD12864, LCD1602 контраст регулировки 16.Мощность переключатель 17.Зуммер джемпер 18.Один-wire Jumper 19.Джойстик перемычка

Для Прыгунов 17-19:

Короткий Джемпер для подключения к I/OS используется в примере кодаОткрыть перемычку для подключения к другим пользовательским контактам через перемычки

Dvk600 поддерживает широкий диапазон различных основных плат, поэтому, некоторые интерфейсы могут быть не связаны и бесполезными при подключении к определенному основному плате.

Что \ на Core3S500E

XC3S500E:Xilinx Spartan-3E FPGA устройство, которое отличает: Рабочая частота:50 мГц Рабочая Напряжение:1.15 В ~ 3.3 В Вышивка Крестом Пакет:QFP208 Я/OS:116 Les:500 К Оперативная память:360kb Dcms:4 Отладка/программирование:Поддерживает JTAG 2.AMS1117-3.3 (на нижней стороне),3.3 В регулятор напряжения 3.AMS1117-2.5 (на нижней стороне),2.5 В регулятор напряжения 4.AMS1117-1.2 (на нижней стороне),1.2 В регулятор напряжения 5.Xcf05s (с нижней стороны),Бортовой флэш-память для хранения кода 6.Мощность индикатор 7.Светодиоды 8.FPGA инициализации индикатор 9.Кнопка сброса 10.Кнопки nconfig:Для повторной настройки микросхемы FPGA, эквивалентной пересетке питания 11.50 м активный кристалл (с нижней стороны) 12.Интерфейс JTAG:Для отладки/программирования 13.FPGA булавки расширитель,VCC, GND и все порты I/O доступны для расширения разъемов для дальнейшего расширения

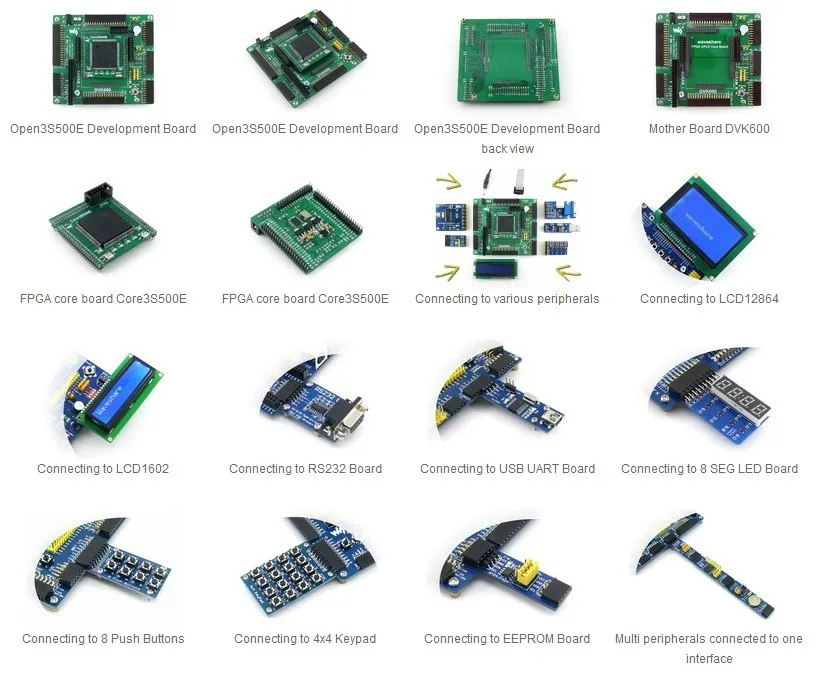

Фотографии

Примечание: open3s500e не интегрирует какую-либо функцию программирования/отладки, программатор/отладчик требуется.

Примеры

Совет по развитию open3s500e FPGA поставляется с различными примерами для поддерживаемых периферийных устройств, что дает вам быстрый старт для разработки собственного приложения.

ПериферийныхОписаниеИнтерфейсVerilogVhdlAT24CXXEepromI2CYYFM24CXXФрамI2CYYAT45DBXXDataFlashSPIYPCF8563RTCI2CYPCF85914xAD, 1xDAI2CYDS18B20Датчик температуры1-проводаYSP3232Последовательной связиUARTYYSP3485Последовательной связиUARTYYPL2303USB к UARTUARTYYCY7C68013AУстройство USBЯ/OSYЗуммерЗвуковое устройство1I/о (ШИМ)YYКлавиатуры PS/2Устройство вводаPS/2YYОдин пуговицыУстройство ввода----YY4x4 клавиатурыУстройство ввода8I/OSYYДжойстикУстройство ввода5I/OSYYLEDДисплей устройства----YY8 SEG светодиодныеДисплей устройства13I/OSYYVga мониторДисплей устройстваVGAYYХарактер ЖКДисплей устройства11I/OSYYГрафический ЖК-дисплейДисплей устройства11I/OSYY

Отладки/интерфейс программирования

Совет развития open3s500e FPGA интегрирует интерфейс JTAG для программирования/отладки.

Ресурсов развития

Совет развития open3s500e FPGA поставляется с руководством пользователя CD, включая ресурсы развития, перечисленные ниже: Связанное программное обеспечение (Xilinx ISE 12-Поддерживает WinXP/Win7, не поддерживает win8) ДЕМО код (Verilog, vhdl) Схема (PDF) FPGA документация развития

Вышивка Крестом Пакет содержит

"Стандартный Вышивка Крестом Пакет"И"Аксессуар разделах Пакет"Ниже входят в комплект.

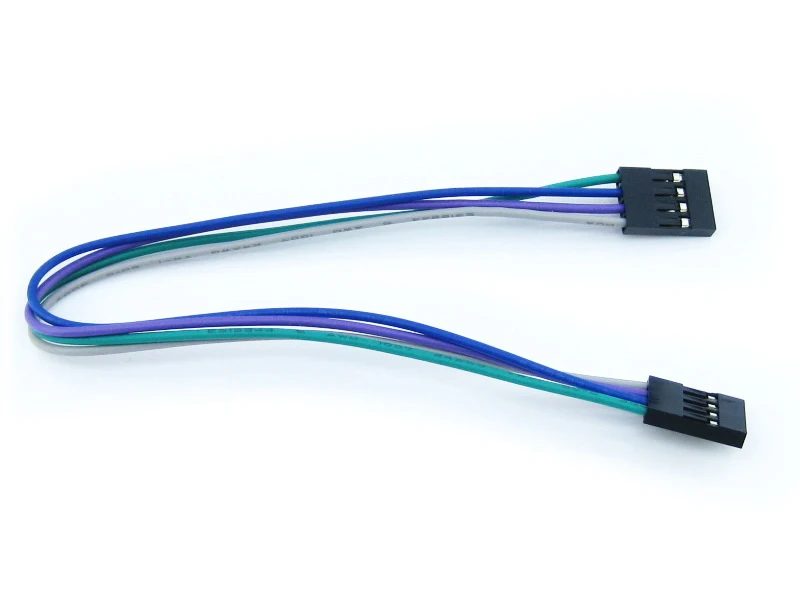

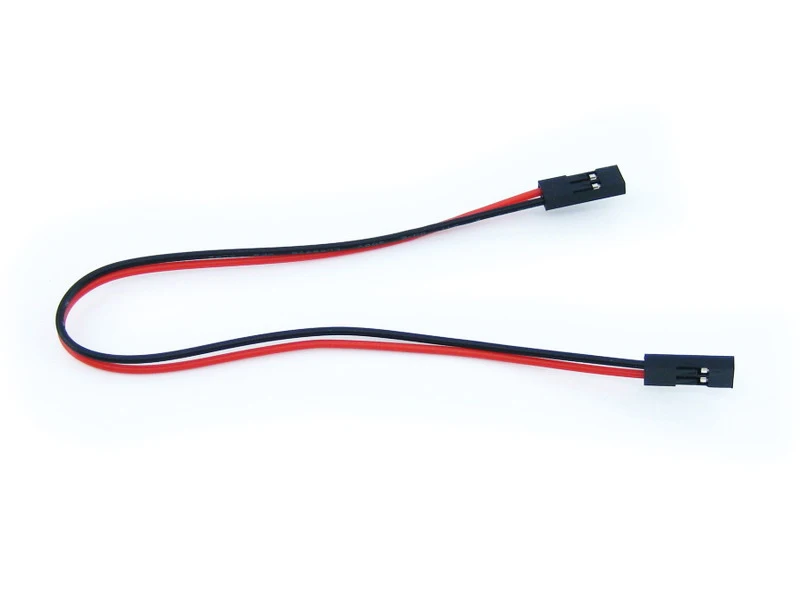

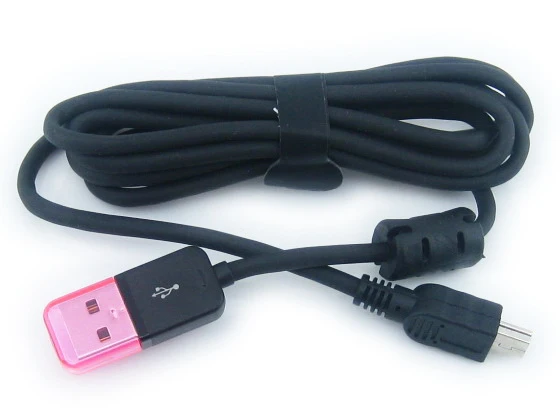

Стандартный Вышивка Крестом Пакет Open3S500E развитию X 1 4-контактный провод х 2 2-контактный провод х 2 USB кабель питания X 1 Руководство пользователя CD X 1

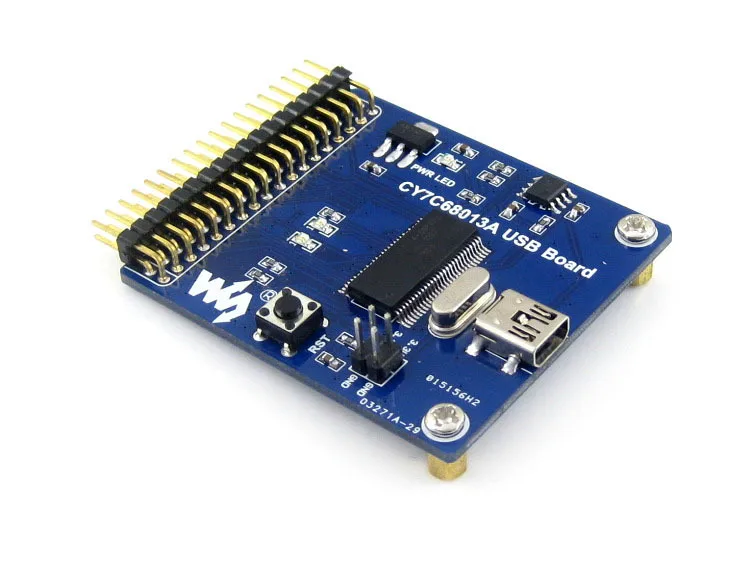

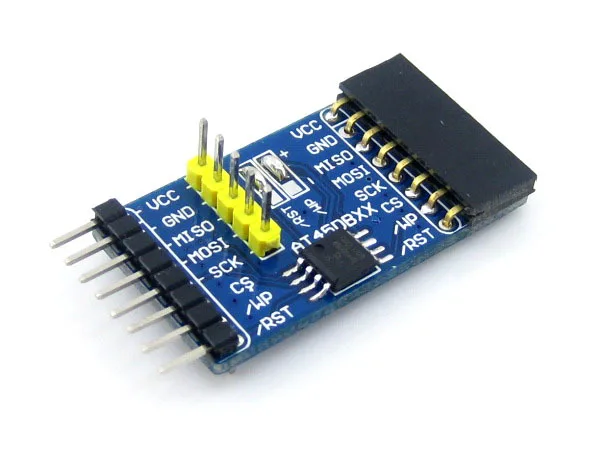

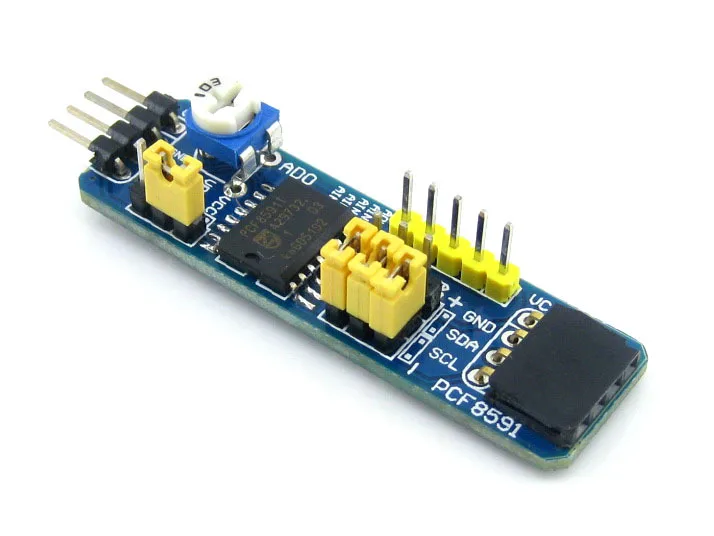

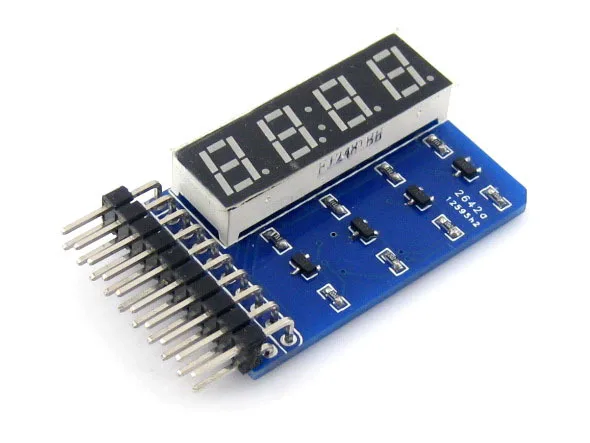

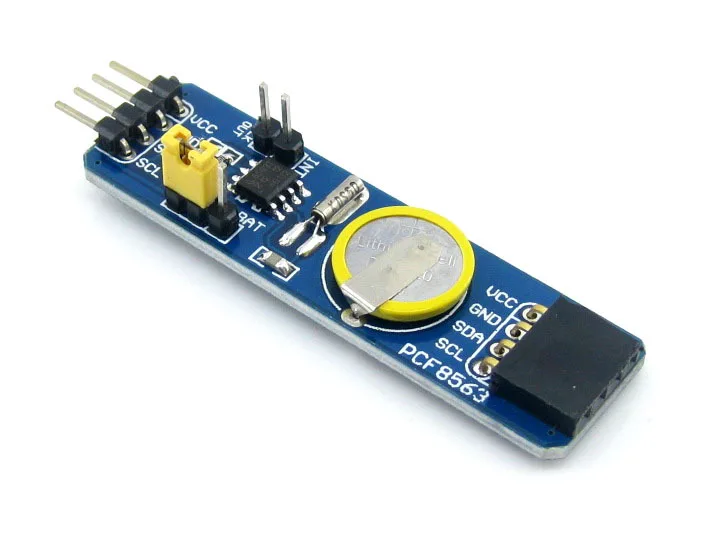

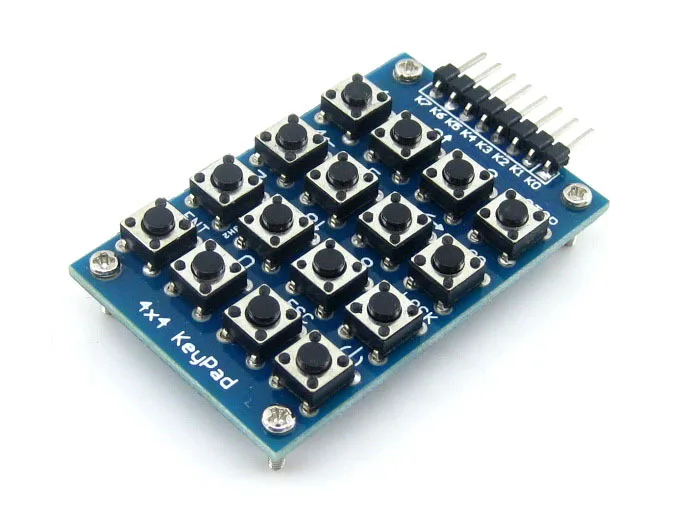

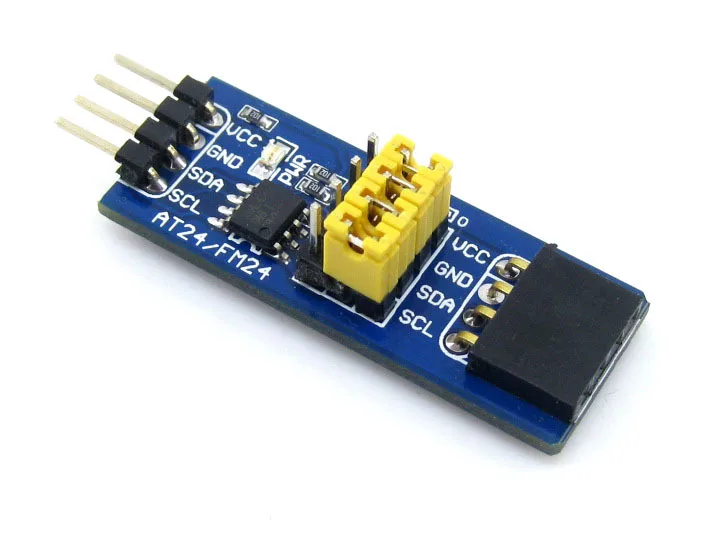

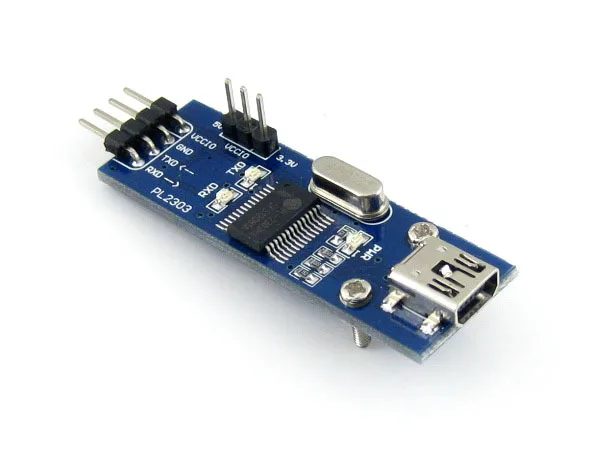

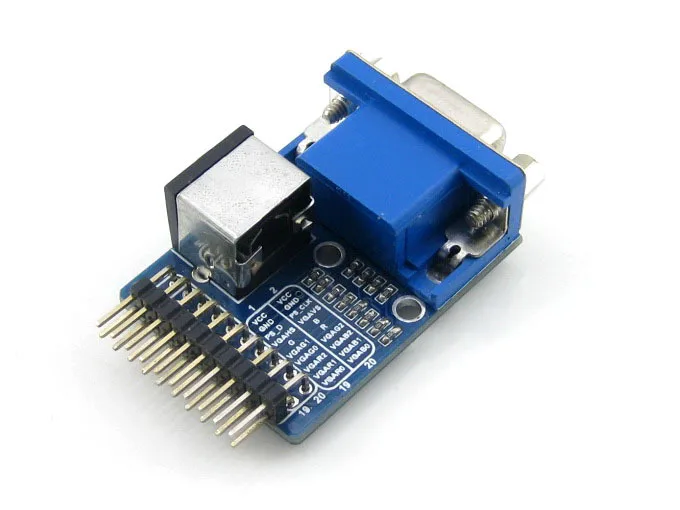

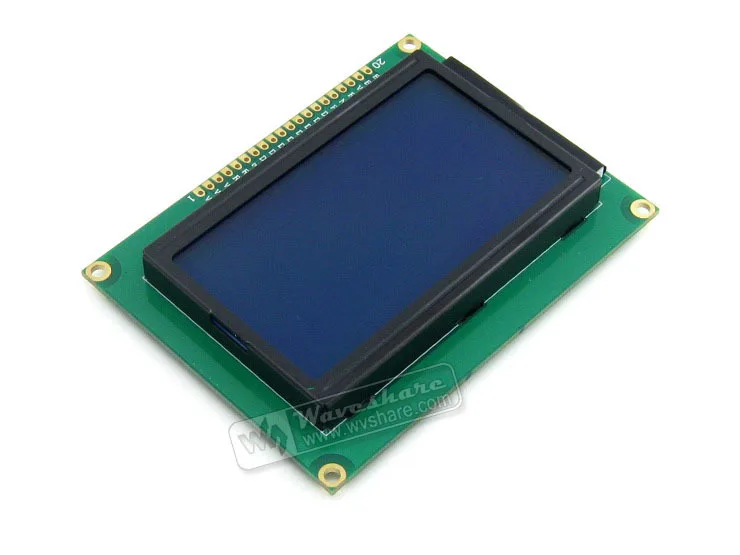

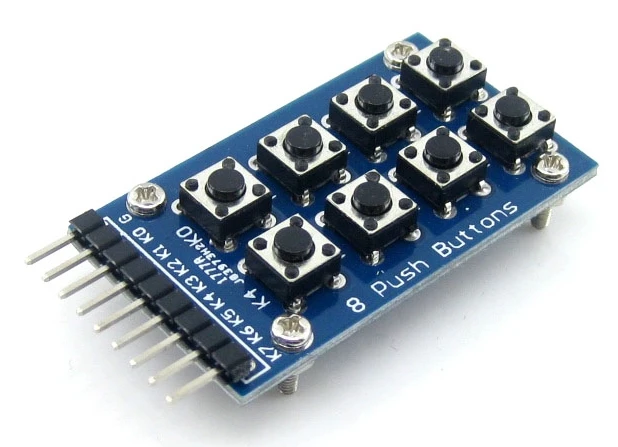

Аксессуар разделах Пакет Плата VGA PS2 X 1 Плата UART PL2303 USB (Mini) x 1 At45dbxx DataFlash плата X 1 Fm24clxx fram плата X 1 Cy7c68013a USB плата (mini) х 1 PCF8563 плата RTC X 1 PCF8591 AD DA плата X 1 DS18B20 X 1 LCD12864 (3.3 В Синяя подсветка) x 1 LCD1602 (3.3 В Синяя подсветка) x 1 8 SEG светодиодная плата X 1 8 кнопочных кнопок X 1 4 х 4 клавиатуры X 1 Штекер USB типа A в разъем mini-B
