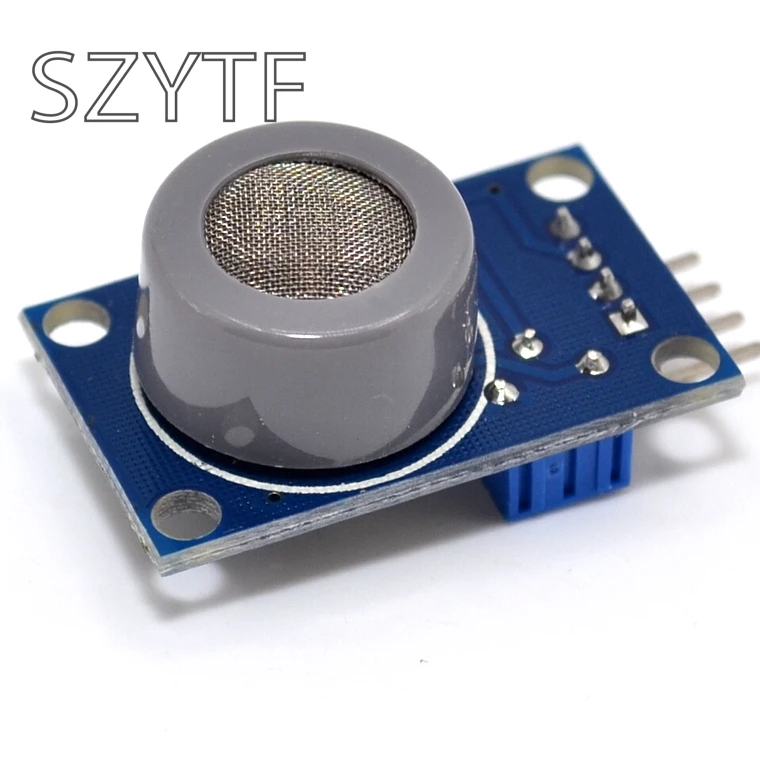

MQ-9 Угарный газ датчик горючих газов Модуль обнаружения сигнализации модуль |

MQ-9 Угарный газ датчик горючих газов Модуль обнаружения сигнализации модуль |

MQ-9 модуль сигнализации с датчиком обнаружения горючих газов MQ-9 окиси углерода

Газ-чувствительный материал, используемый в MQ-9 датчике газа,-это диоксид олова (SnO2), который имеет низкую электропроводность в чистом воздухе. (1.5V Отопление) обнаружение окиси углерода, проводимость датчика с концентрацией окиси углерода газа в воздухе увеличивается, высокая температура (5,0 V Отопление) обнаружение горючих газов метана, пропан и очистка поглощения низкотемпературного порошкового газа. Простая схема может быть использована для преобразования изменения проводимости в выходной сигнал, соответствующий концентрации газа. MQ-9 датчик газа для окиси углерода, метана, сжиженного нефтяного газа с высокой чувствительностью, этот датчик может обнаруживать различные окиси углерода и легковоспламеняющихся газов, является разнообразным приложением для недорогих датчиков.

Применение модуля:
Подходит для бытового или заводского устройства мониторинга утечки газа, подходит для окиси углерода, горючих газов и других устройств мониторинга, может проверить окись углерода от 10 до 1000ppm CO, диапазон горючих газов от 100 до 10000ppm
Характеристики модуля:

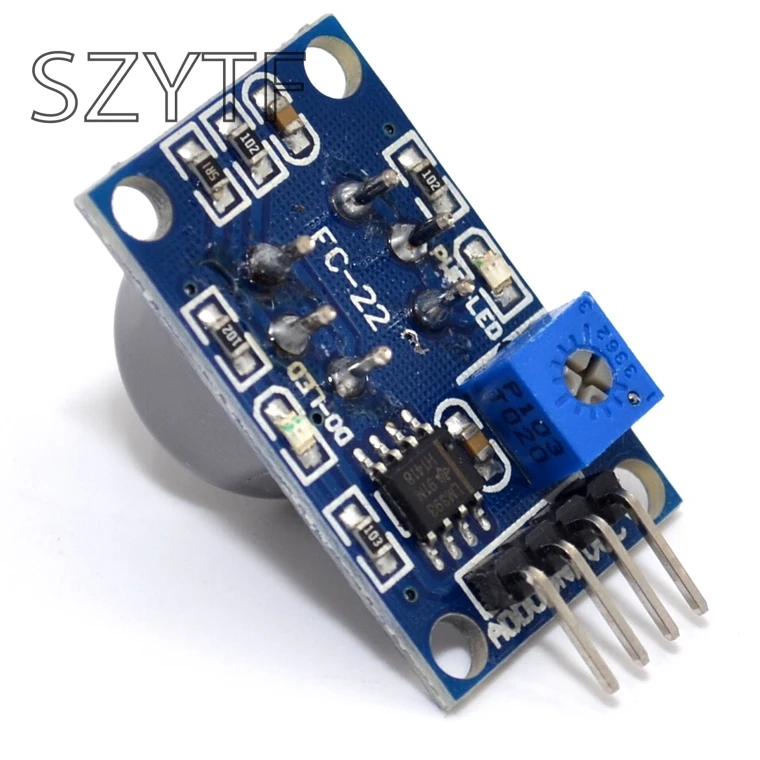

1. Использование высококачественной двухпанельной конструкции, с инструкциями по питанию и TTL инструкциями по выходу сигнала;
2, с выходом сигнала переключения DO (TTL) и выходом аналогового сигнала AO;
3, TTL Выходной действительный сигнал низкий. (Когда выходной сигнал низкий, когда светильник может быть непосредственно подключен к микроконтроллеру или релейному модулю)
4, аналоговое выходное напряжение с более высоким напряжением, чем выше напряжение.
5. Обнаружение окиси углерода имеет хорошую чувствительность.
6, есть четыре винтовых отверстия для облегчения позиционирования;
7, Размеры изделия: 32 (Д) * 20 (Ш) * 22 (В)
8, с длительным сроком службы и надежной стабильностью
9. Быстрое реагирование на характеристики восстановления

Электрические характеристики:
Входное напряжение: 5 в пост. Тока Потребляемая мощность (ток): 150 мА
Выходного сигнала: TTL цифровой 0 и 1 (0,1 и 5V)
AO ток на выходе: 0,1-0,3 V (относительно без отходные батареи), что является самым высоким показателем концентрации напряжения 4V или около того
Специальное примечание: мощность датчика, необходимо предварительно нагревать 20S или около того, измеренные данные должны быть стабильными, Датчик является нормальной температурой, потому что внутренний нагревательный провод, если горячий не является нормальным.

Программа тестирования:

Применение: эта версия подходящих процедур тестирования

Использование чипа: AT89S52

Кристалл: 11,0592 МГц

Скорость передачи данных: 9600

Среда сбора: Keil

[Заявка] эта программа предназначена только для обучения и ознакомления, пожалуйста, укажите авторское право и информацию об авторском право!

Оцинкованная проволока/

/Стальная проволока

Примечание: 1, когда измеренная концентрация больше установленной концентрации, микроконтроллер IO выводит на низком уровне

Оцинкованная проволока/

# Включая/файлы библиотеки

# Define uchar unsigned char/macro definition of unsigned char type

# Define uint unsigned int/macro определяет неподписанное целое число

/Стальная проволока

Определение ввода/вывода

Оцинкованная проволока/

Светодиодный Sbit = P1 ^ 0; /определение первого порта P1 (ie P1.0) в качестве индикатора

Sbit DOUT = P2 ^ 0; /определение первого порта P2 P2 (ie P2.0) для ввода датчика

/Стальная проволока

Функция задержки

Оцинкованная проволока/

Задержка пустоты () /задержка программы

{

Uchar m, n, s;

Для (m = 20; m> 0; m --)

Для (n = 20; n> 0; n --)

Для (s = 248; s> 0; s --);

}

/Стальная проволока

Основная функция

Оцинкованная проволока/

Void main ()

{

В то время как (1) /бесконечная петля

{

Светодиодный = 1; /выключение P1.0

Если (DOUT = 0) /когда концентрация выше установленного значения, выполнение условной функции

{

Задержка (); /задержка против помех

Если (DOUT = 0) /определить концентрацию выше установленного значения, выполнение условной функции

{

Светодиодный = 0; /светильник вверх P1.0 порт светильник s

}

}

}

}

/Стальная проволока

Конец
