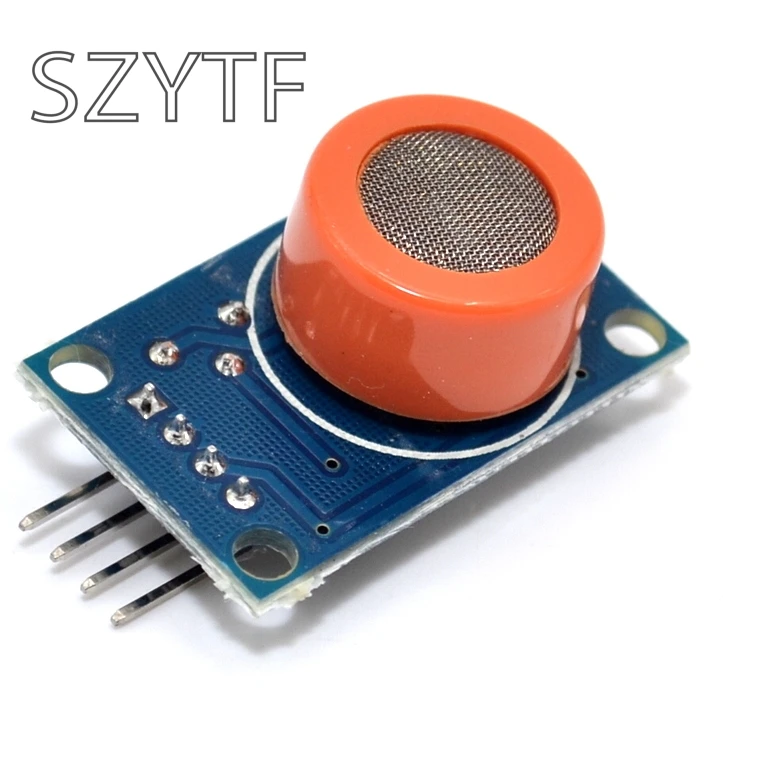

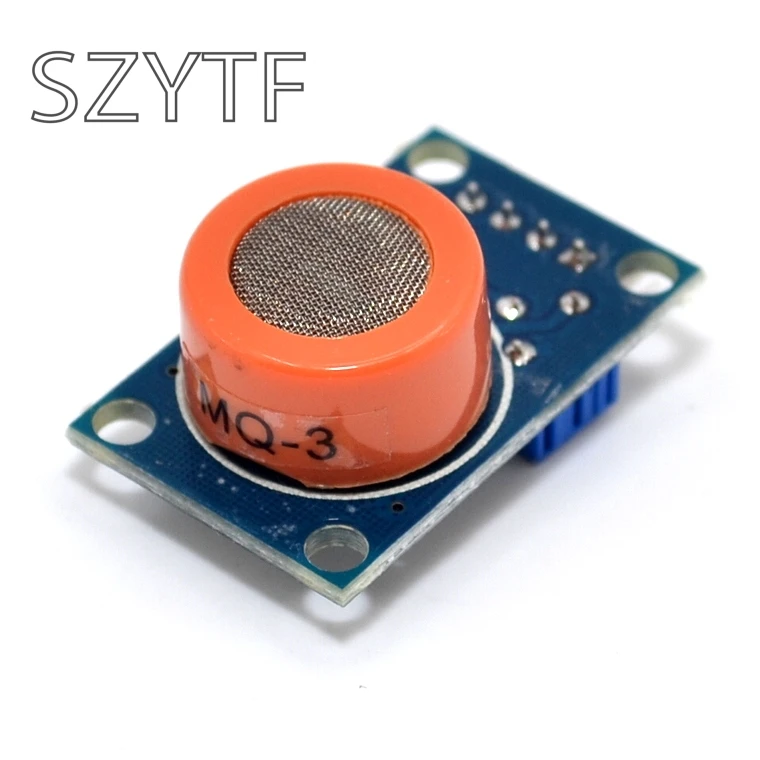

MQ-3 MQ3 спирт сенсор модуль детектор дыхательного газа этанола для Arduino Новый |

MQ-3 MQ3 спирт сенсор модуль детектор дыхательного газа этанола для Arduino Новый |

Советы: наши продукты только для того, чтобы предоставить описание или электронную документацию, нет технической консультационной поддержки, пожалуйста, будьте внимательны, спасибо за понимание.

MQ-3 Датчик:

Газ-чувствительный материал, используемый в MQ-3 датчике газа,-это диоксид олова (SnO2),Которая имеет низкую электропроводность в чистом воздухе. Когда датчик находится в наличии спиртового пара, проводимость датчика с концентрацией спиртового газа в воздухе увеличивается. Простая схема используется для преобразования изменения проводимости в выходной сигнал, соответствующий концентрации газа. MQ-3 датчик газа для высокой чувствительности к alcohol Ю, может противостоять воздействию бензина, дыма, водяного пара. Этот датчик может обнаруживать различные концентрации спиртовой атмосферы, подходит для различных применений, недорогой датчик

Применение модуля:
Тестирование алкоголя (этанола) для водителей транспортных средств и других не пьющих на месте работников, а также для других мест обнаружения паров этанола
Характеристики модуля:
1. Использование высококачественной двухпанельной конструкции, с инструкциями по питанию и TTL инструкциями по выходу сигнала;
2, с выходом сигнала переключения DO (TTL) и выходом аналогового сигнала AO;
3, TTL Выходной действительный сигнал низкий. (Когда выходной сигнал низкий, когда свет может быть непосредственно подключен к микроконтроллеру или релейному модулю)
4, аналоговое выходное напряжение, чем выше концентрация, тем выше напряжение.
5. Обнаружение алкоголя повышает чувствительность.
6, есть четыре винтовых отверстия для облегчения позиционирования;
7, Размеры изделия: 35,5 (Д) * 22,5 (Ш) * 23 (В)
8, с длительным сроком службы и надежной стабильностью
9. Быстрое реагирование на характеристики восстановления

Электрические характеристики:
Входное напряжение: 5 в пост. Тока Потребляемая мощность (ток): 150 мА
Выход: TTL digital 0 и 1 (0,1 и 3,3 В)
AO выход: 0,1-0,3 В (относительно не загрязняет окружающую среду), самая высокая концентрация напряжения 4 в или около того
Специальное примечание: мощность датчика, необходимо предварительно нагревать 20 S или около того, измеренные данные должны быть стабильными, Датчик является нормальной температурой, потому что внутренний нагревательный провод, если горячий не является нормальным.

Проводка:
1. VCC: подключите положительный полюс питания (5 В)
2, GND: Подключите отрицательный Полюс источника питания
3, DO: TTL переключатель сигнала на выходе
4, АО: аналоговый сигнал на выходе

Программа тестирования:

Применение: эта версия подходящих процедур тестирования

Использование чипа: AT89S52

Кристалл: 11,0592 МГц

Скорость передачи данных: 9600

Среда сбора: Keil

[Заявка] эта программа предназначена только для обучения и ознакомления, пожалуйста, укажите авторское право и информацию об авторском право!

Оцинкованная проволока/

/Стальная проволока

Примечание: 1, когда измеренная концентрация больше установленной концентрации, микроконтроллер IO выводит на низком уровне

Оцинкованная проволока/

# Включая/файлы библиотеки

# Define uchar unsigned char/macro definition of unsigned char type

# Define uint unsigned int/macro определяет неподписанное целое число

/Стальная проволока

Определение ввода/вывода

Оцинкованная проволока/

Sbit LED = P1 ^ 0;/определение первого порта P1 (ie P1.0) в качестве индикатора

Sbit DOUT = P2 ^ 0;/определение первого порта P2 P2 (ie P2.0) для ввода датчика

/Стальная проволока

Функция задержки

Оцинкованная проволока/

Задержка пустоты ()/задержка программы

{

Uchar m, n, s;

Для (m = 20; m> 0; m --)

Для (n = 20; n> 0; n --)

Для (s = 248; s> 0; s --);

}

/Стальная проволока

Основная функция

Оцинкованная проволока/

Void main ()

{

В то время как (1)/бесконечная петля

{

Светодиод = 1;/выключение P1.0

Если (DOUT = 0)/когда концентрация выше установленного значения, выполнение условной функции

{

Задержка ();/задержка против помех

Если (DOUT = 0)/определить концентрацию выше установленного значения, выполнение условной функции

{

Светодиод = 0;/освещение P1.0

}

}

}

}

/Стальная проволока

Конец
