Промышленный последовательный Ethernet конвертер устройство для последовательного

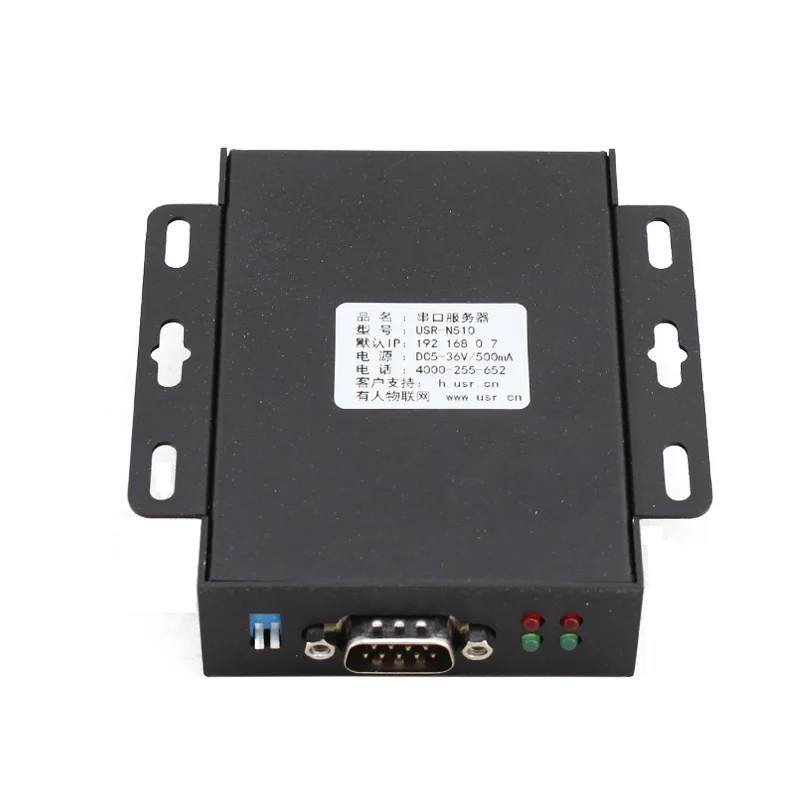

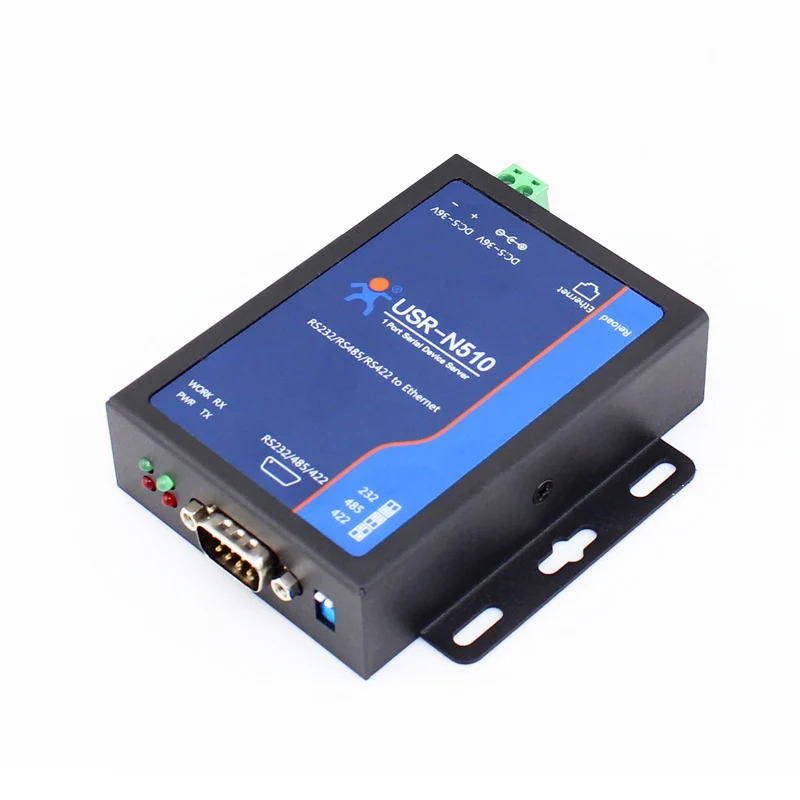

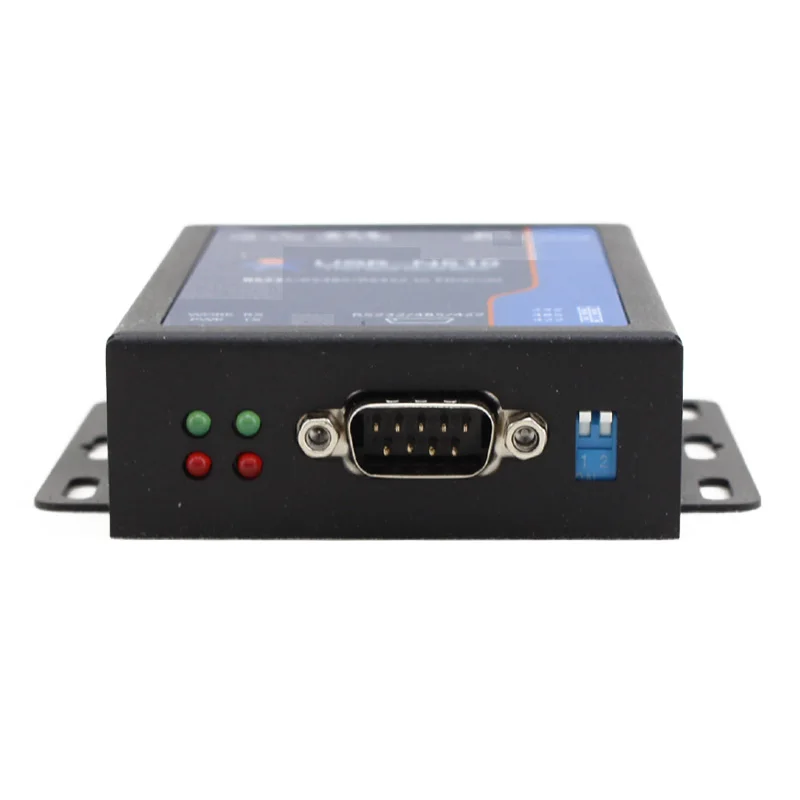

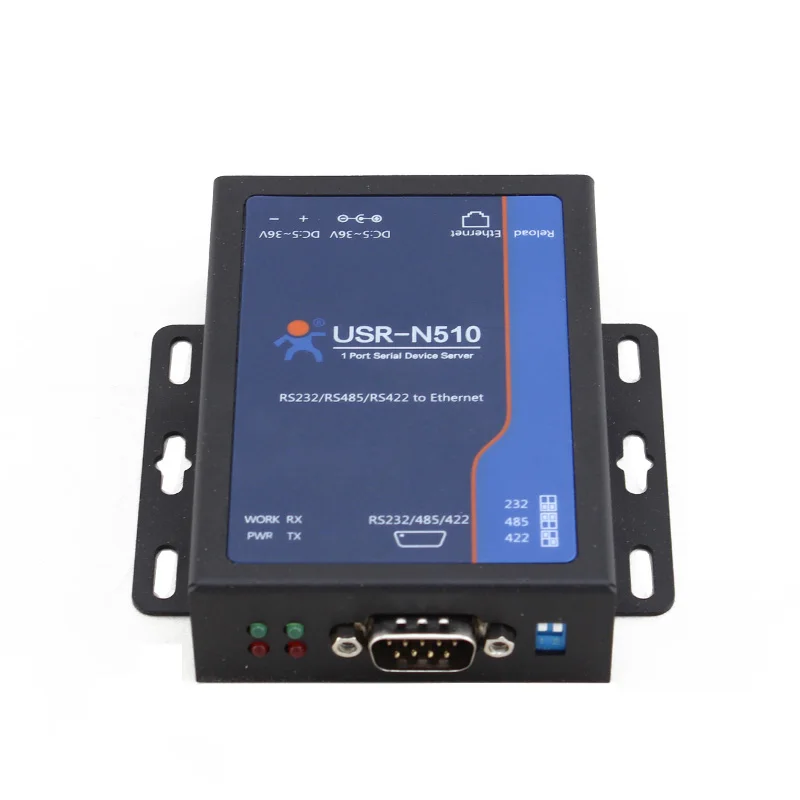

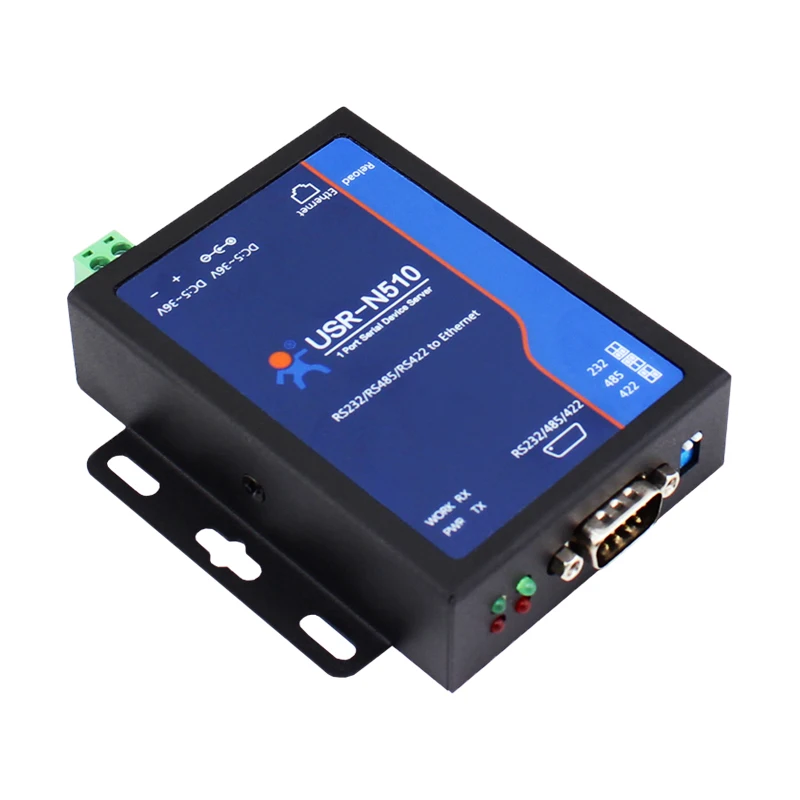

USR-N510 Последовательный RS232/RS485/RS422 к серверам устройств Ethernet Поддержка ModBus TCP к ModBus RTU

Введение

USR-N510 является одинарным серверами, которые могут осуществлять двунаправленный прозрачной передачи между последовательным и Ethernet. Больше не обдумывайте детали, преобразование протокола внутри сервера. Благодаря простым настройкам через веб-страницу или программное обеспечение установки можно задать рабочие детали, осуществить серийные данные и TCP/IP пакет данных прозрачной передачи.
Больше защиты: устройство имеет высокий уровень защиты от источника питания, последовательного порта, Ethernet-порта.
USR-N510 основан на процессоре ARM и он встроен в протокол TCP/IP. Пользователь может легко осуществить встроенное устройство сети.

Особенности Совершенно новая аппаратная защита, высокоуровневая защита в последовательном порту, Ethernet порт и источник питания, подходит для более суровой промышленной среды. Cortex-M4 ядро, рабочая температура промышленного класса и стек протокола TCP IP, более стабильный. Коммутатора Ethernet 10/100 Мбит/с, Поддержка авто-MDI/MDIX Поддержка TCP сервера, TCP клиента, UDP, UDP сервера, Httpd клиент режимы работы Порт может соответствовать 2 разъемам Поддержка сетевой печати Поддержка ModBus шлюз Поддержка переходника и предоставление соответствующего программного обеспечения USR-VCOM Скорость последовательной передачи данных от 600bps ~ 230,4 K bps, поддержка 5 методов проверки: нет, нечетный, равномерный, отметка, пробел Поддержка Статического IP, DHCP, может запросить сетевое устройство через протокол вещания UDP Предлагаем протокол последовательной и сетевой настройки, основные коды инструкции, пользователь может интегрировать функцию настройки параметров в их программное обеспечение приложения Предоставляется возможность программирования сокетов PC TCP/IP, например на VB, Andriod, IOS и т. д. Встроенная веб-страница, также может настроить веб-страницу для пользователей. Кнопка перезагрузки, одна клавиша для восстановления настроек по умолчанию. RJ45 со световым индикатором связи/передачи данных, встроенным изоляционным трансформатором и электромагнитной изоляцией 2 кв. Глобальный Уникальный MAC-адрес, приобретенный от IEEE (начните с D8-B0-4C), пользователь может определить MAC-адрес. Поддержка обновления прошивки через сеть Поддержка ARP домена сервера Поддержка изменения сетевого порта (по умолчанию 80) Поддержка сохранения жизни, быстрое обнаружение мертвых соединений. Поддержка аккаунта и пароль, может использоваться для входа на веб-страницу и настройки сети. Поддержка одного канала WebSocket, реализуется двунаправленная Прозрачная передача между веб-страницами и серийным 0 Последовательная работа в качестве RS232/RS485/RS422, DB9 female, обеспечивает RS485/RS422 конвертер Поддержка адаптера постоянного тока и 5,08-2 терминала питания, широкий диапазон 5 ~ 36 В Поддержка UDP функция трансляции Область применения Промышленная сеть передачи данных и автоматизации Мониторинг безопасности и защиты, общественная безопасность Умный дом, контроль мощности, экологический мониторинг, интеллектуальное сельское хозяйство Проверка дверей в системе учета рабочего времени,Система POS, рисовая система продажи Система автоматизации зданий, мониторинг мощности, банковская система самообслуживания, мониторинг телекоммуникационных машин Применение

Простой Прозрачная Коробка передач

Прозрачная передача означает, что бы ни было передано, наше устройство играет роль канала и посылает данные на цель без изменения. Оборудование для мониторинга на месте отправляет данные серверам последовательных устройств прозрачный терминал передачи данных сам по себе, терминал Кубок принимает данные последовательным портом и пакетом данных.

Различные настройки параметров метод

Настройки программного обеспечения
Загрузите программное обеспечение настройки, найдите соответствующие серверами последовательных устройств в локальной сети через IP сервера последовательного порта, имя, MAC-адрес или номер версии. Затем установите необходимые параметры, иначе сохраните значение по умолчанию.
Веб-страницы настройки

Откройте свой браузер и укажите ip-адрес по умолчанию для серверами последовательных устройств. Откройте страницу входа последовательного сервера, введите имя пользователя и пароль (по умолчанию admin). После установки параметра нажмите «сохранить» и «перезагрузить», после чего Настройка начнет свою работу.

Serial AT команды настройки
Пользователь может задать параметр сам по модулю без использования другого компьютера для настройки. Этот метод настройки используется в следующих ситуациях: пользователь должен настроить ip-адрес и ip-адрес назначения на сайте. По команде может удовлетворить требования. После того, как MCU соединяет серийный Серверный модуль TTL (UART), MCU может настроить настройку по команде AT.

Информация о системе Процессор Cortex-M4 Основная частота 120 МГц Флэш-память 512K байт Ethernet Номер порта -1 шт. Стандарт резьбового соединения 8 pin RJ45 Скорость 10/100 Мбит/с, MDI/MDIX, автоматическое переключение между перекрестным и прямым соединением Защита 2КВ электромагнетизм изоляции, оболочки изоляции блокировки Сетевой протокол IP,TCP,UDP,DHCP,DNS,HTTP,ARP,ICMP, веб-сокет, Httpd клиент Получить буфер Макс. Буфер 16k байт Серийный номер Номер порта -1 шт. Стандарт резьбового соединения RS-232: DB9 контактный тип, RS-485: 2 провода (A +,B-), RS-422 (A,B,Y,Z) Скорость передачи информации в 5,6,7,8 Стоп-бит 1,2 Проверьте Бит Нет, даже, нечетное, пространство, отметка Скорость передачи данных 600bps ~ 230,4 кбит/с Регулятор давления газа RTS CTS Буфера Отправка и получение 2k байтов соответственно Защита RS-485: Антистатическая 2КВ, Молниеносная защита RS-485 выдвижной и выдвижной резистор 2,2 KΩ Программное обеспечение Виртуальный Серийный (USR-VCOM) Windows 2000 или выше (32 бит/64 бит) Конфигурация Встроенная веб-страница, программное обеспечение компьютерной настройки, последовательная команда Основной параметр Размер 88x81x24 мм Работая Temp. -40 ~ 85 °C (промышленность) Температура хранения. -40 ~ 85 °C, 5 ~ 95% RH (без конденсации) Входное напряжение Постоянный ток 5 ~ 36 В Рабочий ток 53mA @ 12 В Мощность <1 Вт Подробнее Сертификат CE,FCC,ROHS Гарантия 2 года
