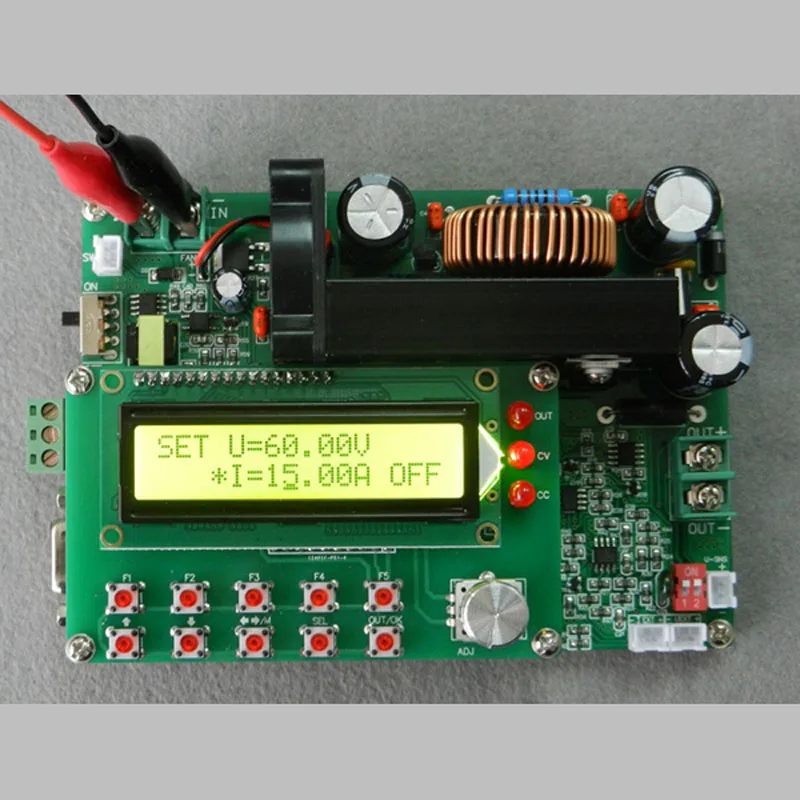

DPS-6015 один выход программируемый переключатель питания. Его спецификация 60 V, 15A, 900 W. Он разработан с помощью dc-dc модуляризации. Малый размер и высокая выходная мощность. Кроме того, он оснащен последовательным интерфейсом ttl, обеспечивает протокол последовательной связи, поддерживает вторичное развитие. Мы можем предоставить универсальные решения в соответствии с вашими требованиями к проектированию и тестированию.

6

3,1 краткое введение

DPS-6015 один выход программируемый переключатель питания. Его спецификация 60 V, 15A, 900 W. Он разработан с помощью dc-dc модуляризации. Малый размер и высокая выходная мощность. Кроме того, он оснащен последовательным интерфейсом ttl, обеспечивает протокол последовательной связи, поддерживает вторичное развитие. Мы можем предоставить универсальные решения в соответствии с вашими требованиями к проектированию и тестированию.

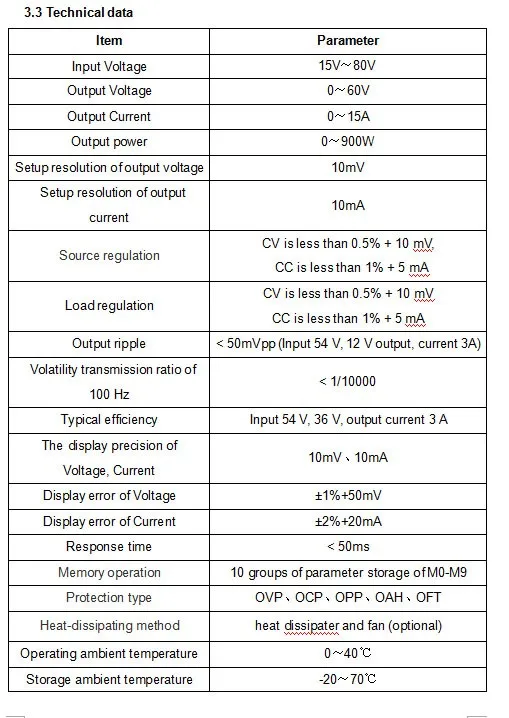

3,2 основная функция

L на основе BUCK структуры переключателя питания технологии, рабочая частота может достигать to150 кГц

L DC Диапазон входного напряжения: 15 V ~ 80 V, который подходит для нескольких видов предступенчатых входных источников питания

L в сочетании с операционными кнопками и многофункциональными кодировщиками, это удобно и легко использовать

L высокая точность и высокое разрешение: 10 мВ/10 мА

L низкая пульсация и низкий уровень шума

Индикатор l: постоянный ток (CC), постоянное напряжение (CV) и выходное состояние (ON)

L LCD1602 дисплей

L Регулировка напряжения и тока с помощью ручки регулировки и клавиш

L поддержка измерения и отображения выходного напряжения, выходного тока, выходной мощности, выходной электрический заряд (Ач) и рабочего времени

L Минимальная разница давления составляет 2 в, модуль все еще может работать стабильно в условиях

L с выходной функцией выключения, пользователи могут включить или выключить выход гибко

L 10 групп параметров настроек M0-M9, которые могут быть удобно вызваны в любой момент

L Подсказка для работы или функции сигнализации бортового зуммера

L удобная и простая Трехфазная функция интеллектуального управления аккумулятором

С ttl последовательной связи, и улучшенный протокол связи, чтобы быть удобным для центрального контроля.

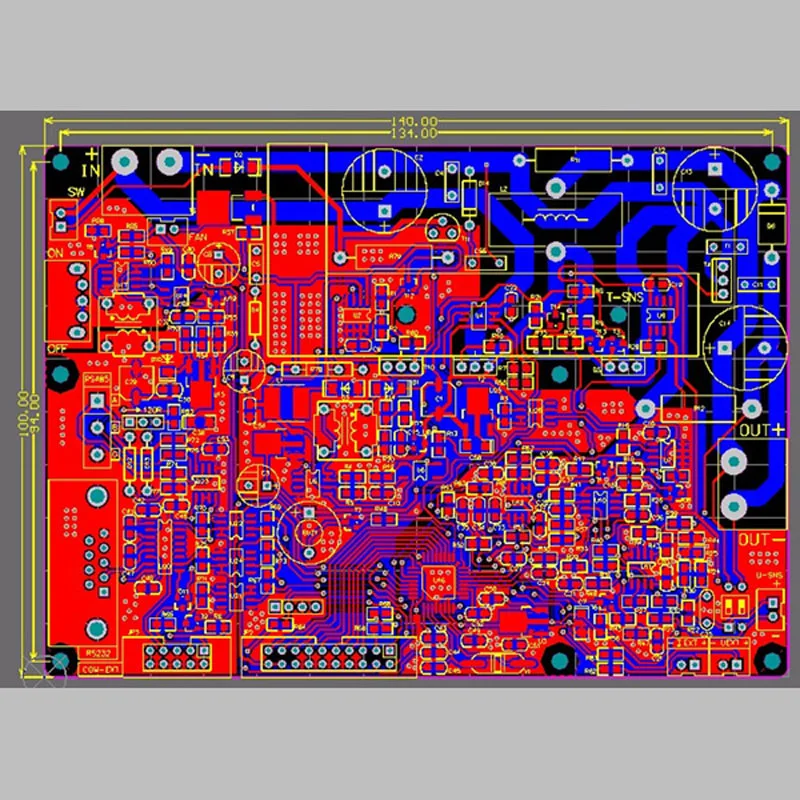

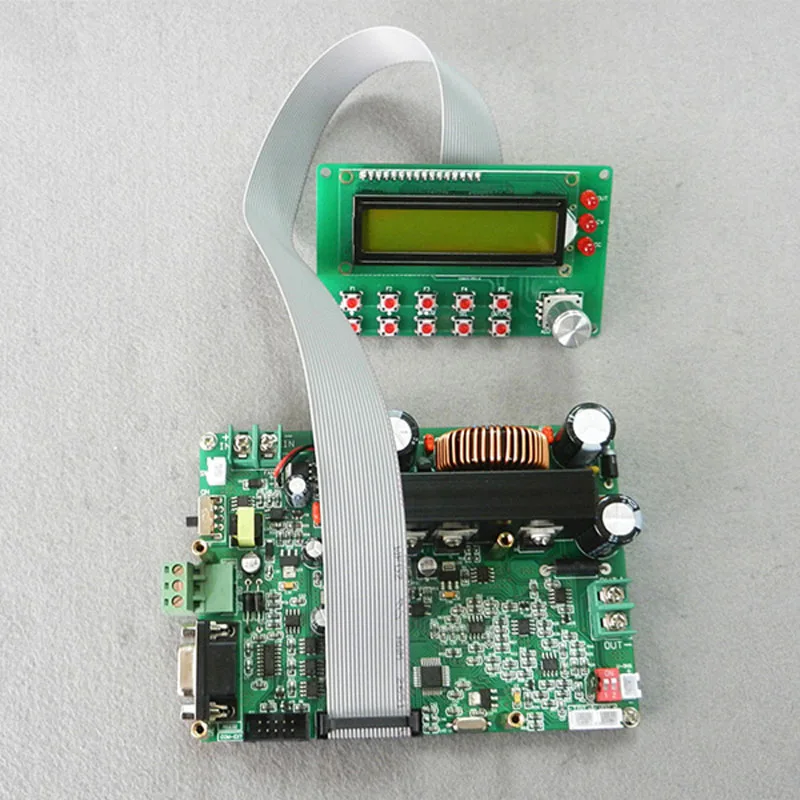

4. Введение аппаратуры

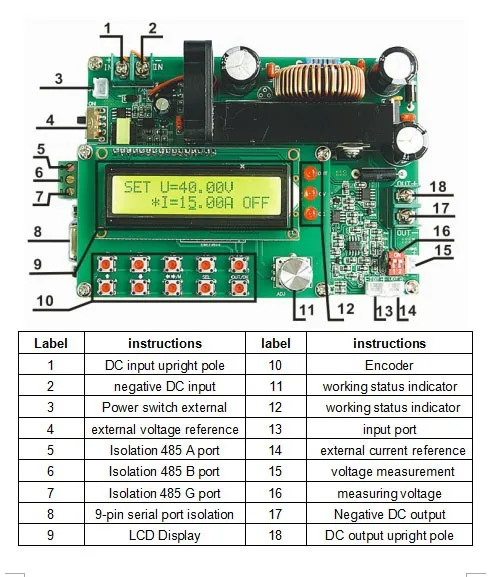

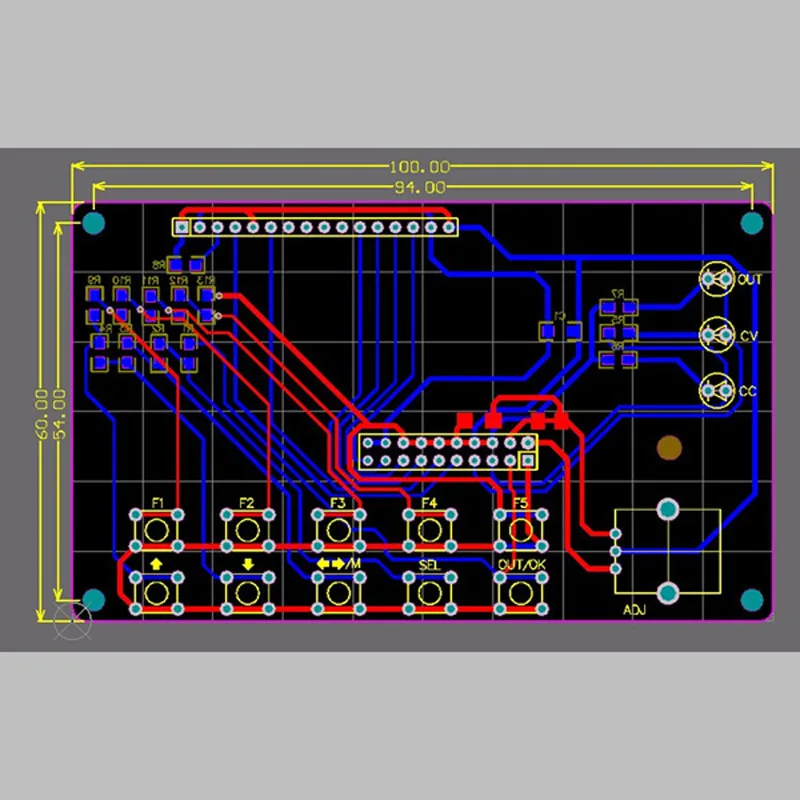

4,1 Панель введение

5. Управление

В этой странице мы будем детально использовать DPS-6015S.

5,1БыстрыйSПирогРуководство

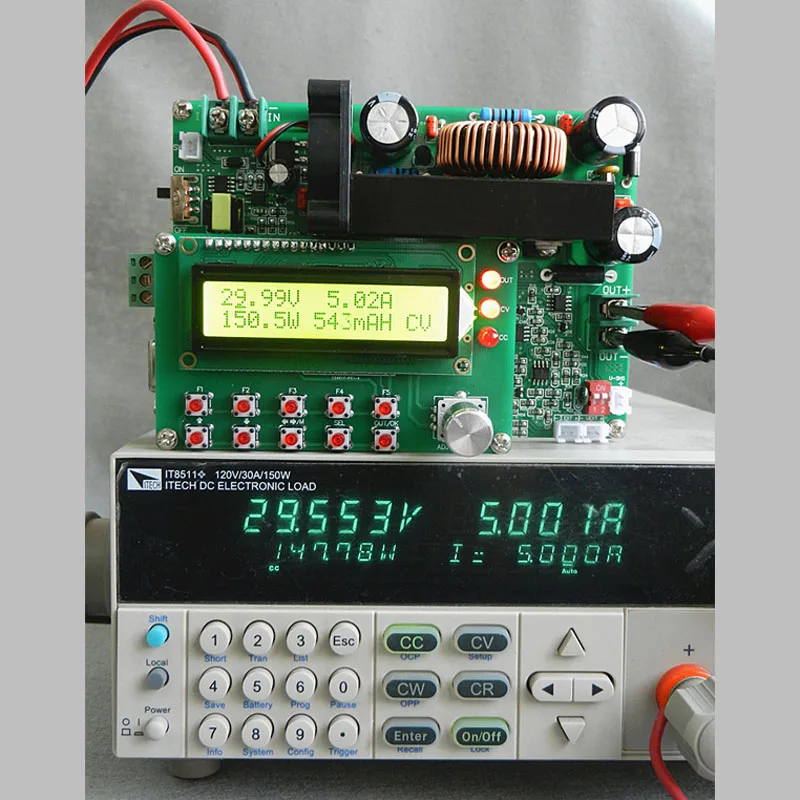

Теперь мы включим метод работы блока питания в кратчайшие сроки с образцом 24,5 в, 3 А, чтобы пользователи могли быстро использовать обычный метод электропитания.

5.1.1SПирог

Диапазон входного напряжения составляет 13 В ~ 80 в, пожалуйста, убедитесь, что напряжение предварительного этапа входной источник питания находится в диапазоне, в противном случае, источник питания не будет работать или поврежден. Следует отметить, что блок питания-это понижающий источник питания, если вы хотите выход 24,5 в, убедитесь, что вход более 26 в (убедитесь, что разница давления больше 1,5 в), затем Подключите выход предступенчатого источника питания к входному терминалу за машиной. Будьте внимательны, чтобы не выбрать неправильный положительный и отрицательный. После обеспечения правильного подключения входного сигнала питания, вы можете включить выключатель питания, затем экран загорит напряжение и появится текущий интерфейс по умолчанию.

M0 означает, что предустановленное значение, хранящееся в M0, вызывается в настоящее время, если параметры, предварительно сохраненные в других позициях, должны быть вызваны, "<>" клавиши может быть повторно нажал позвонить по параметрам из M1 для M9 наружу. Выключение означает, что источник питания находится в выключенном состоянии и E0 означает, что источник питания обычно отключен.

5.1.2НаборTing,Напряжение и ток соотношение цена/качество

Нажмите клавишу «SEL», курсор остается в значении напряжения, это означает, что мы можем установить значение сейчас. Поворотный энкодер, регулирующий напряжение до 24,00 в, затем нажмите кнопку "<>", измените положение курсора, регулируйте значение напряжения 24,50 в, как показано на рисунке ниже.

Нажмите кнопку «SEL», курсор остается в значении тока, поворотного кодировщика, регулируйте ток до 3.000а. Нажмите кнопку «SEL» снова, курсор исчезнет.

5.1,4Выключить выход

Если вам не нужно выводить, вы можете нажать кнопку «OUT», чтобы отрезать выход.

5,2ДетальИнструкции по эксплуатации

В этом разделе мы будем детально использовать метод электропитания.

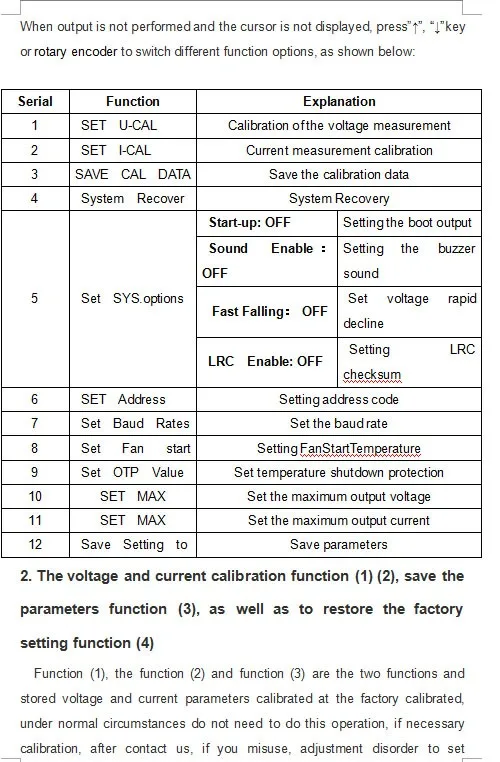

5.2.1Общая информация

Arameers, вы можете использовать функцию (4), нажмите кнопку «ОК», Вы можете восстановить заводские настройки.

3. Функция настроек системы (5)

(1) Включите выключенную по умолчанию мощность машины, нажмите кнопку «OUT» для вывода, если необходимо загрузить непосредственно на выход, вы можете установить, чтобы «начать: на» состоянии, вы можете загружаться автоматически в выходном состоянии.

(2) Включение звукового сигнала по умолчанию, голосовые подсказки и звуковой сигнал, если вы не работаете, когда вы можете установить функцию (11), что делает «Звук включен: OFF».

(3) функция быстрого падения состоит в том, чтобы установить падение напряжения быстро, быстрый разрядный конденсатор напряжения, падение напряжения более короткое время, нажав на кнопку SEL для переключения вариантов, чтобы определить хороший выбор, нажмите кнопку OK для завершения настройки.

(4) функция LRC Enable включена на LRC check function machine check function, щелкнув кнопку SEL для переключения, чтобы определить хороший выбор, нажмите кнопку OK, чтобы завершить настройку.

4. Функция настройки кода последовательной связи (6)

Диапазон адресов 01-99, после принятия кнопок управления, чтобы изменить значение кода адреса, изменить хороший код адреса, нажмите кнопку ОК, чтобы завершить настройку

5. Функция настройки скорости передачи данных (7)

Эта машина предоставляет в общей сложности восемь видов Портера по умолчанию, 1200,2400, 4800,9600, 19200,38400, 57600,115200, вы можете установить соответствующую скорость передачи данных, по умолчанию 9600.

6. Установите функцию температуры запуска вентилятора (8)

Как показано в настройках, или роторный кодировщик для регулировки заданной температуры до 42 градусов температура по Цельсию (сеточный диапазон 20-120 градусов Цельсия),

И нажмите кнопку ОК для завершения настройки. Когда температура по Цельсию материнской платы выше, чем на 42 градуса, вентиляторы стали поворачиваться. Когда фактическая температура меньше, чем установленная температура 5 градусов Цельсия вентилятор останавливается.

11. Компенсация измеренного напряжения

Если источник питания во время нормальной работы потери выходной линии не могут быть пропущены, можно использовать для измерения внешней компенсации, по умолчанию два терминала DIP переключатели находятся в верхней части, когда вы включаете внешнее напряжение компенсации, два разъема переключателя DIP присваиваются ниже, И затем подключен к входному порту на испытании на напряжение компенсации, положительные и отрицательные направления Примечание, в это время измеренное значение напряжения по нагрузке.

12. Выходное напряжение и текущий внешний контрольный контроль

Если вы хотите, чтобы выходное напряжение машины и Управление током с помощью внешних аналоговых справочных данных, вы можете Uext через исходный Вход внешнего напряжения или внешний контрольный терминал Iext управления выходным напряжением и током. Входное аналоговое напряжение и исходные диапазоны тока 0-5 В.

13. Другое важные

(1) место хранения по умолчанию M0 переносится на Параметры загрузки будет автоматически передаваться в каждой загрузке.

(2) Объем мощности, хранящейся в каждом месте памяти, содержит достаточно широкий, включая значение напряжения и тока, независимо от того, автоматически ли открываются различные настройки защиты и загрузки, параметры звука, и т. д. будут храниться в соответствующих местах хранения, каждое место хранения не зависит друг от друга.

Уход и обслуживание

Нельзя использовать больше, чем измерительное напряжение и диапазон тока, в противном случае это повредит измеритель.

2, положительный и отрицательный не может быть изменен, обратный не может быть измерен правильно.

3, рабочая температура-10 ~ 50 ℃, Температура хранения-20 ~ 70 ℃, и инструмент находится в сухой среде.

4. Не пытайтесь демонтировать инструмент, уничтожьте посылку, не дав гарантии. Этот инструмент не имеет пригодных для эксплуатации деталей, ремонт может быть только ремонтом торговых точек или путем указания возвращаемого завода.

5. не перемещайте инструмент, чтобы избежать тяжелых непоправимых повреждений Внутренняя схема, когда инструмент работает правильно.
