Постоянный ток 100 Вт LTC1871 3-35 в повышающая мощностьНапряжение регулируется+ Светодиодный вольтметр

Описание продукта:

Светодиодный индикатор питания.

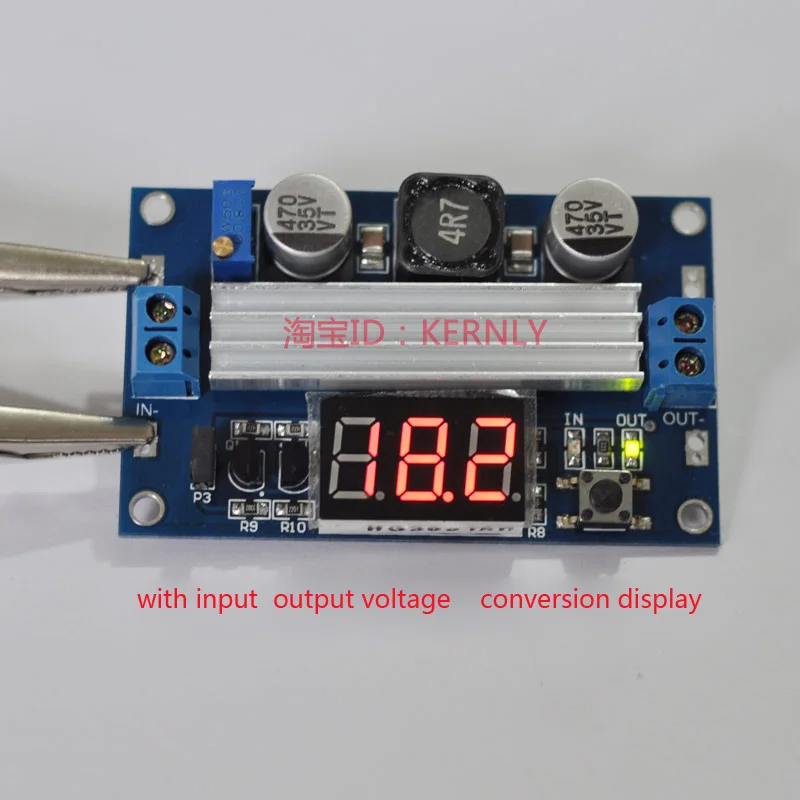

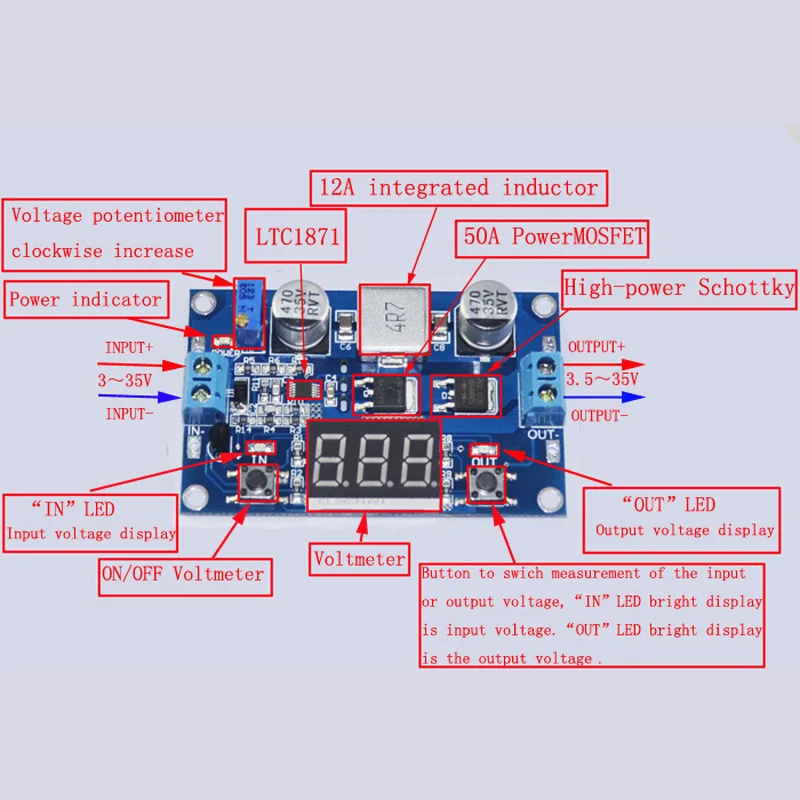

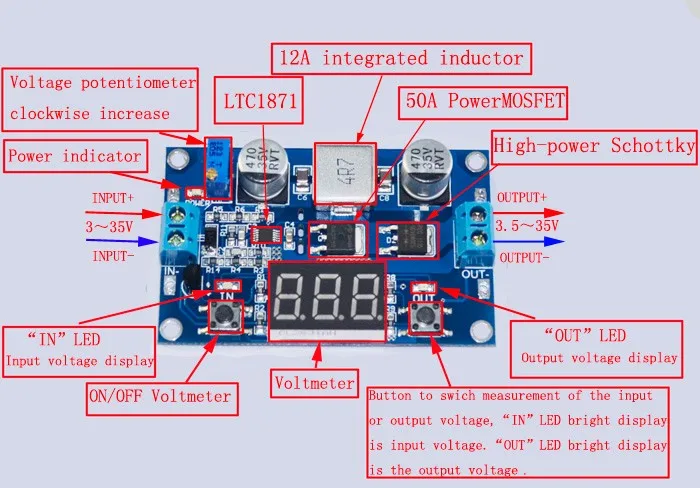

Модуль прост в использовании, очень интуитивно понятен. Кнопка для переключения измерения входного или выходного напряжения, светодиодный индикатор показывает текущее измерение входного или выходного напряжения; Вольтметр может быть отключен другой кнопкой.

Модуль с использованием "12A один кусок высококачественного индуктора", входной ток может быть достигнут на 7A, аналогичные продукты на рынке используются в обычных 5А индуктора, эксплуатационные параметры вакуума, мы должны обратить внимание!

Специальный прецизионный вольтметр также может быть откалиброван вручную.

Параметры производительности

1. Диапазон входного напряжения: 3-35 В постоянного тока (Примечание: входное напряжение составляет менее 4 в, отказ вольтметра)

2. Входной ток: 7А

3. Диапазон выходного напряжения: 3.5-35VDC (пожалуйста, убедитесь, что выходное напряжение выше входного напряжения)

4. Выходной ток: 6А (макс.)

5. Выходная мощность: 75 Вт (при входном и выходном напряжении более 16 В до 100 Вт)

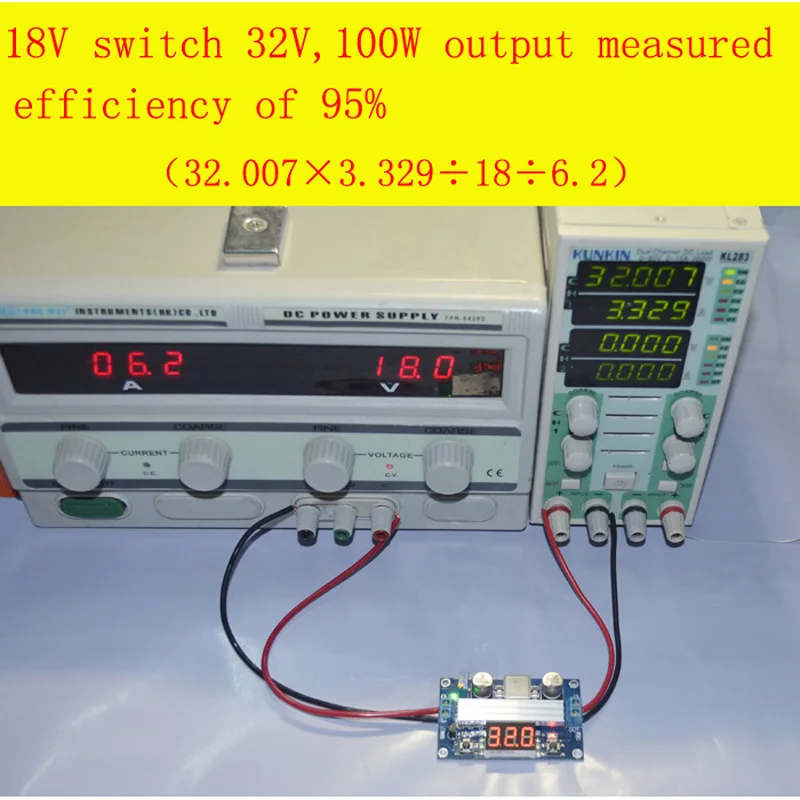

6. Эффективность преобразования: 96% (макс.)

7. Вольтметр Диапазон: от 4 до 40V, погрешность ± 0,1 V

8. Защита от короткого замыкания: Да (предельный ток 14A). (Примечание: подключен к нагрузке высокой мощности, просто включил влияние тока очень общего удовлетворения тока, ограничивающего самоблокирующуюся защиту, рекомендуется включить во-первых, И затем получить доступ к нагрузке).

9. Защита от обратной полярности на входе: нет (если требуется, Диод с высоким током в серии с входом)

10. Д * Ш * В = 67*42*12 мм

11. Вес: 38 г

Применение

1. DIY Регулируемый источник питания, 5 В вход может быть выходным 5-35 В регулируемым.

2. Источник питания для вашего электронного оборудования. К примеру, 3,7 V литиевая boost на 5V для мобильных устройств; 7,4 V или 12V boost к ноутбуку источника питания to 19V.

3. Как источник питания транспортного средства для вашего ноутбука, КПК или различные цифровые продукты питания.

ВольтметрРучной метод калибровки

Если вы чувствуете точность вольтметра для удовлетворения требований, вам не нужно выполнять следующие операции.

(1) шаги калибровки выходного напряжения

Шаг 1, отрегулируйте правильную кнопку так, чтобы светодиодный индикатор «OUT» освещался, вольтметр показывает значение выходного напряжения; Нажмите правую кнопку более 2 секунд, отпустите, вольтметр и светодиодный индикатор «OUT» мигает синхронизацией, так что вы входите в режим калибровки выходного напряжения.

Шаг 2, Пресс правой кнопкой мыши (с нормальной скоростью) Величина напряжения складываются единое целое; Пресс левую кнопку, при температуре минус единое целое; В связи с проведением единое целое составляет менее 0,1 V, минимальное напряжение дисплея до 0,1 V, таким образом, вам нужно постоянно Пресс, для детей от 1 года до 5 лет несколько раз, чтобы увидеть вольтметр изменения 0,1 V, Сколько времени занимает вольтметр изменения 0,1 V нажатием клавиши, в зависимости от тока, напряжение дисплея, тем выше напряжение, тем меньше количество пресс.

Шаг 3, нажмите правую кнопку более 2 секунд, отпустите, чтобы выйти из режима калибровки выходного напряжения. Все параметры автоматически включаются для сохранения.

(2) шаги калибровки входного напряжения

Шаг 1, отрегулируйте правильную кнопку так, чтобы светодиодный индикатор «IN» освещался, вольтметр показывает значение входного напряжения; Нажмите правую кнопку более 2 секунд, отпустите, вольтметр и светодиодный индикатор «IN» мигает синхронизацией, так что вы входите в режим калибровки входного напряжения.

Шаги 2 и 3, в соответствии с методом калибровки выходного напряжения.
