5А светодиодный литиевый аккумулятор зарядное устройство с Вольтметр Амперметр DCDC модуль

Основные характеристики:

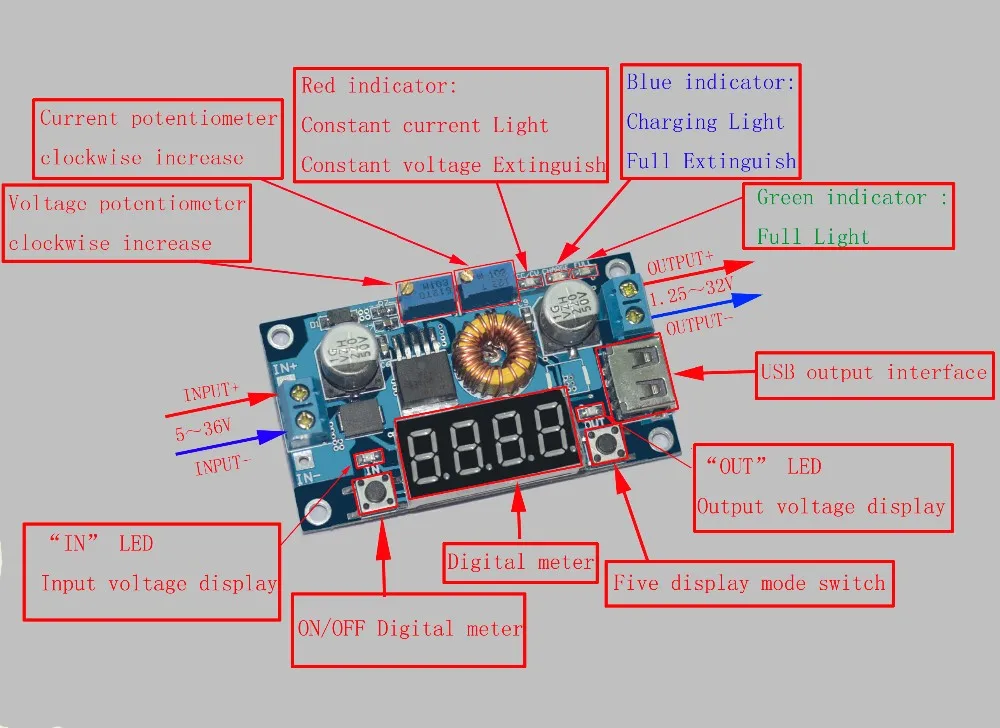

Содержит вольтметр, амперметр, измеритель мощности, usb-интерфейс для зарядки цифровых продуктов.

Примечание:

1. Когда вы используете продукт, входы и выходы модуля должны быть изолированы от земли.

2. Выходное напряжение USB соответствует модулю, а не фиксированному выходному напряжению 5 В. При зарядке цифрового оборудования убедитесь, что выходное напряжение USB составляет 5 В.

3. Некоторые клиенты сообщают: «модуль не может регулировать выходное напряжение всегда равен входному напряжению». Когда вы столкнулись с этой проблемой, пожалуйста, против часовой стрелки вращения «потенциометра напряжения» 10 кругов или более, затем используйте модуль, который вы можете отрегулировать выходное напряжение. Потому что по заводским настройкам по умолчанию

Выходное напряжение около 20 в.

Технические характеристики

1. Диапазон входного напряжения: 5-36 В постоянного тока

2. Диапазон выходного напряжения: 1,25-32VDC регулируемый

3. Выходной ток: 0-5A

4. Выходная мощность: 75 Вт

5. Высокая эффективность до 96%

6. Встроенная функция теплового отключения

7. Встроенная функция ограничения тока

8. Встроенная функция защиты от короткого замыкания

9. Защита от обратной полярности на входе: нет (если требуется, Диод с высоким током в серии с входом).

10. Д x Ш x В = 68,2 × 38,8 × 15 мм

11. Вес: 39 г

Применение

1. Используйте в качестве понижающих модулей с защитой от перегрузки по току

Применение:

(1) Отрегулируйте правильную кнопку так, чтобы светодиодный индикатор «OUT» освещал, цифровой измеритель показывает значение выходного напряжения, отрегулируйте «потенциометр напряжения», чтобы выходное напряжение достигло нужного значения.

(2) Отрегулируйте правильную кнопку так, чтобы цифровой счетчик показывал значение выходного тока; Провод короткой выходной клеммы, затем Настройте «потенциометр тока» так, чтобы выходной ток достиг предварительно определенного значения защиты от перегрузки по току. (Например, цифровой измеритель Отображает текущее значение 4А, затем вы можете использовать модуль до максимального тока 4А)

(3) подключен к нагрузке.

2. Используйте в качестве зарядного устройства

Применение:

(1) Убедитесь, что вам нужно, чтобы зарядить батареи с плавающей точкой напряжение и зарядный ток никель-металл-; (в том случае, если параметры лития 3,7 V/2200mAh, затем поплавок напряжение 4,2 V, максимальный зарядный ток 1С, ie 2200mA)

(2) на холостом ходу, оборот в минуту (условия, отрегулируйте "Напряжение потенциометр», с тем чтобы выход Напряжение достигает поплавок Напряжение; (в том случае, если до 3,7 V перезаряжаемая литиевая батарея, выход Напряжение может быть отрегулировано до 4,2 V)

(3) Отрегулируйте правильную кнопку так, чтобы цифровой счетчик показывал значение выходного тока; Провод короткой выходной клеммы, затем Настройте «потенциометр тока» так, чтобы выходной ток достиг предварительно определенного значения тока зарядки.

(4) Зарядка указатель поворота ток заводским настройкам по умолчанию является 0,1 раз больше, чем зарядный ток никель-металл-; (Батарея во время зарядный ток никель-металл-постепенно уменьшается, если ток заряда установка 1A, затем, когда ток заряда меньше 0,1a, синий светильник s выключен, зеленый светильник включен, Это означает, что аккумулятор полностью заряжен)

(5) подключен к зарядке аккумулятора.

(1,2,3,4 шагов как: выход выгружен, не подключайте аккумулятор)

3. Используется как светодиодный модуль драйвера постоянного тока

Применение:

(1) Настройте «потенциометр напряжения» так, чтобы выходное напряжение достигло нужного значения.

(2) Отрегулируйте правильную кнопку так, чтобы цифровой счетчик показывал значение выходного тока; Провод короткой выходной клеммы, затем Настройте «текущий потенциометр» так, чтобы выходной ток достиг предварительно определенного светодиодный рабочий ток.

(3) Подключение светодиодный, работа.

(1,2 шага как: выход выгружен, не подключается светодиодный)

Вольтметр и амперметр Метод калибровки:

Модуль с функцией ручной калибровки может правильно отображать точное напряжение и ток, если вы считаете, что текущее напряжение и точность тока соответствуют требованиям, не выполняйте следующие операции.

(1) шаги калибровки выходного напряжения

Шаг 1, отрегулируйте правильную кнопку так, чтобы светодиодный индикатор «OUT» освещал, цифровой измеритель показывает значение выходного напряжения; Нажмите правую кнопку более 2 секунд, отпустите, цифровой счетчик и светодиодный индикатор «OUT» мигает синхронизацией, так что вы входите в режим калибровки выходного напряжения.

Шаг 2, Пресс правой кнопкой мыши (с нормальной скоростью) Величина напряжения складываются единое целое; Пресс левую кнопку, при температуре минус единое целое; В связи с проведением единое целое составляет менее 0,1 V, минимальное напряжение дисплея до 0,1 V, таким образом, вам нужно постоянно Пресс, для детей от 1 года до 5 лет несколько раз, чтобы увидеть вольтметр изменения 0,1 V, Сколько времени занимает вольтметр изменения 0,1 V нажатием клавиши, в зависимости от тока, напряжение дисплея, тем выше напряжение, тем меньше количество пресс.

Шаг 3, нажмите правую кнопку более 2 секунд, отпустите, чтобы выйти из режима калибровки выходного напряжения. Все параметры автоматически включаются для сохранения.

(2) шаги калибровки входного напряжения

Шаг 1, настройте правую кнопку так, чтобы светодиодный индикатор «IN» освещал, цифровой измеритель показывает значение входного напряжения; Нажмите правую кнопку более 2 секунд, отпустите, цифровой счетчик и светодиодный индикатор «IN» мигает синхронизацией, так что вы входите в режим калибровки входного напряжения.

Шаги 2 и 3, в соответствии с методом калибровки выходного напряжения.

(3) шаги калибровки выходного тока

Шаг 1, отрегулируйте правильную кнопку, чтобы цифровой счетчик показывал значение выходного тока. Нажмите правую кнопку в течение более 2 секунд, отпустите, цифровой измеритель мигает синхронизацией, чтобы вы могли войти в режим калибровки выходного тока.

Шаг 2, подключенный к нагрузке, амперметр в серии, Отрегулируйте правую и левую кнопку, чтобы изменить дисплей цифрового счетчика, так что это соответствует дисплею амперметра.
