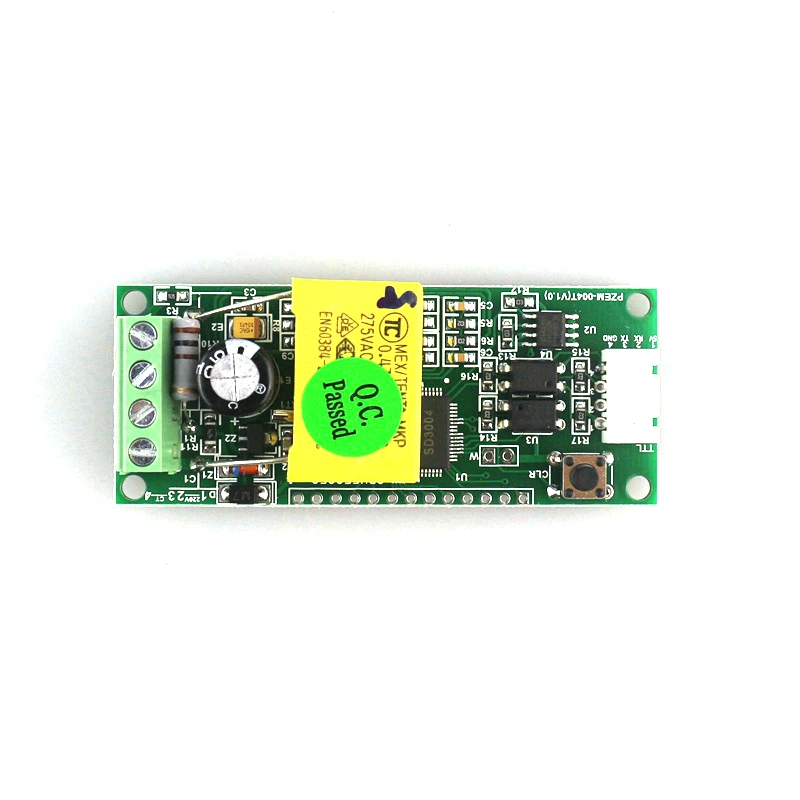

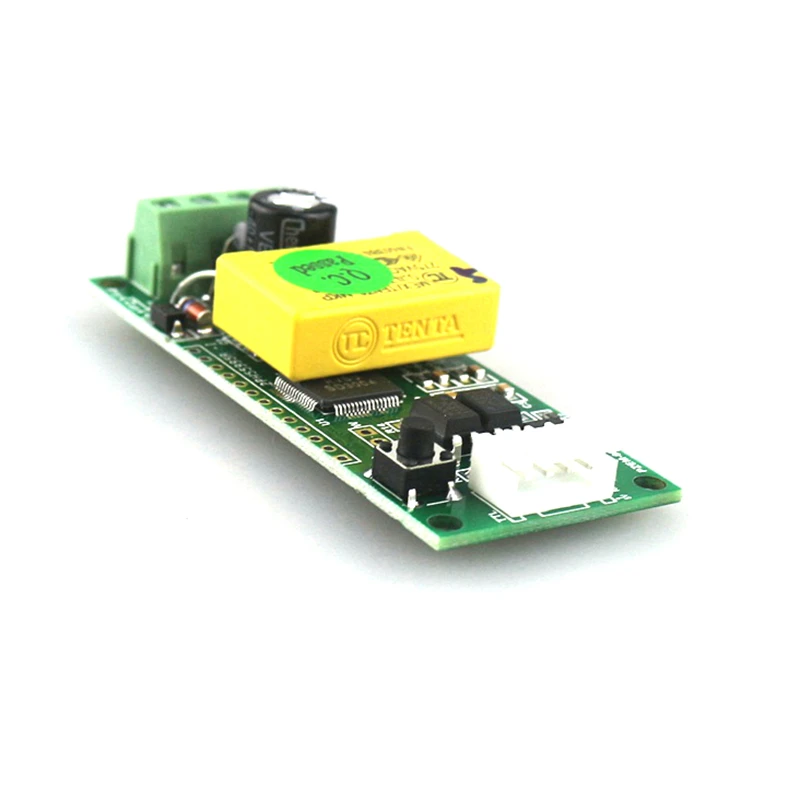

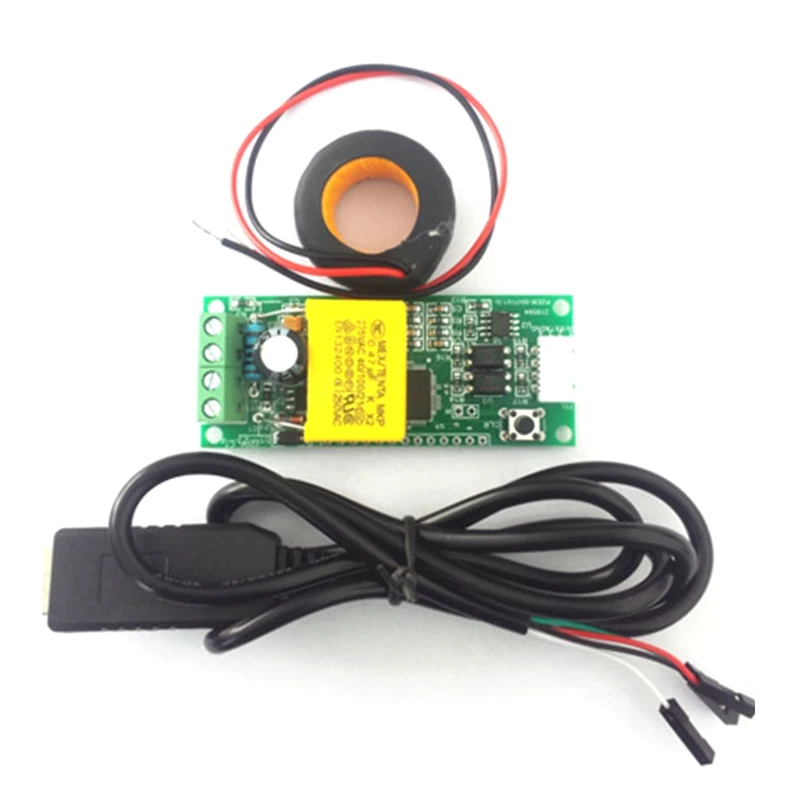

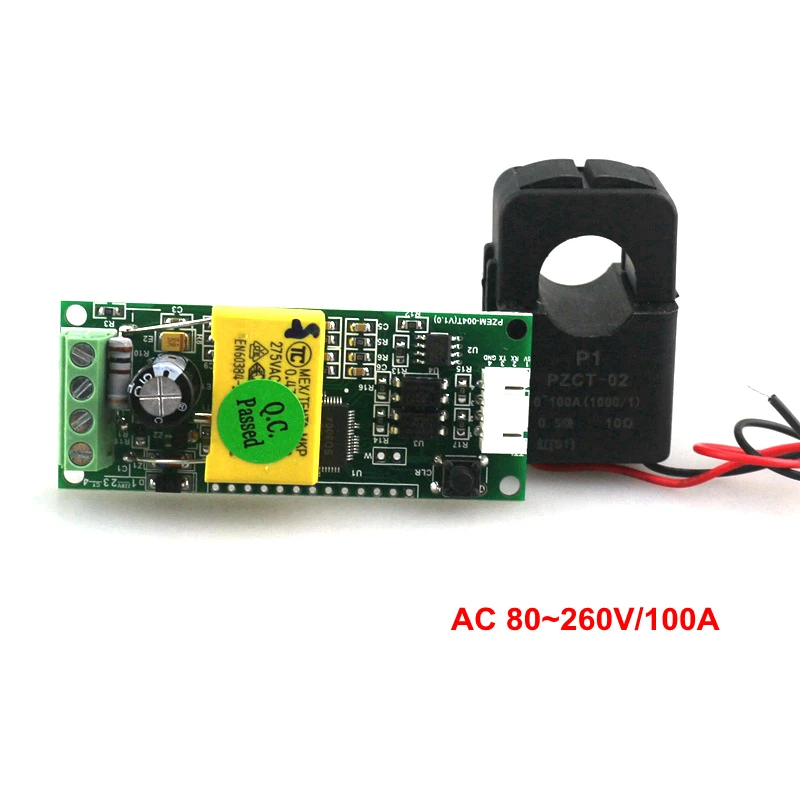

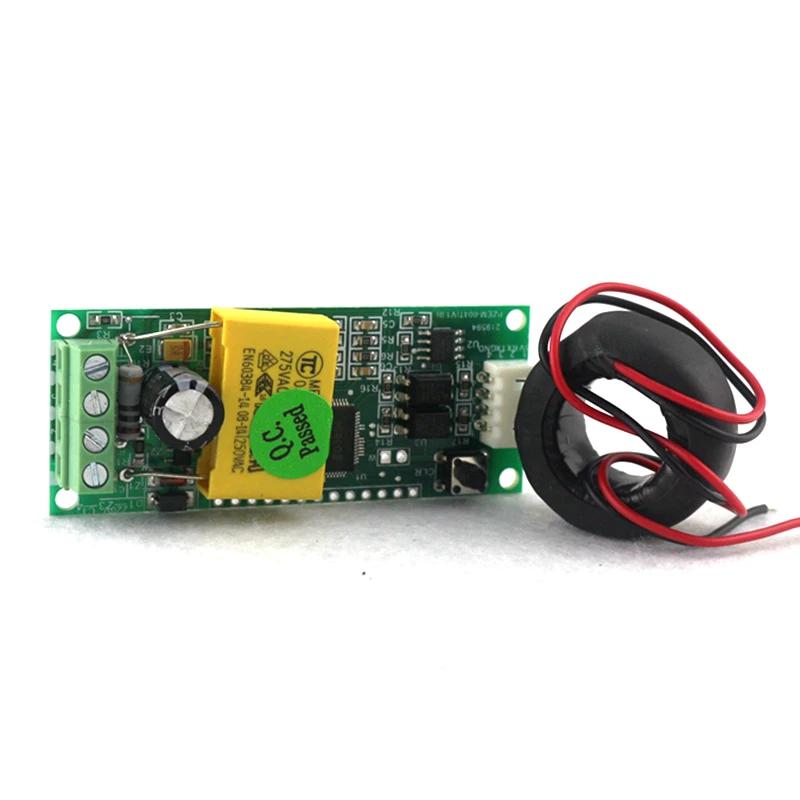

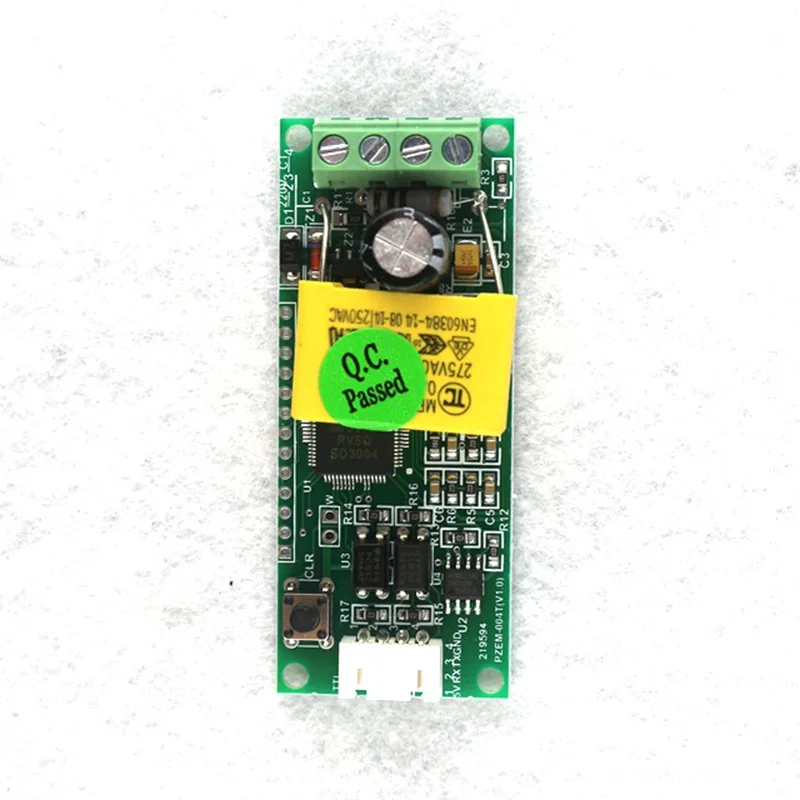

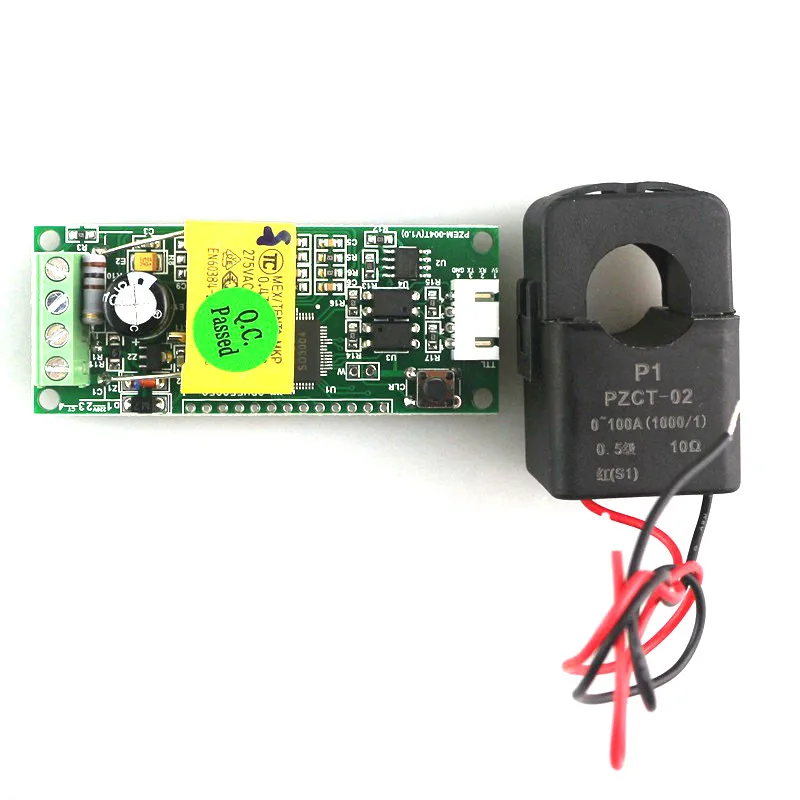

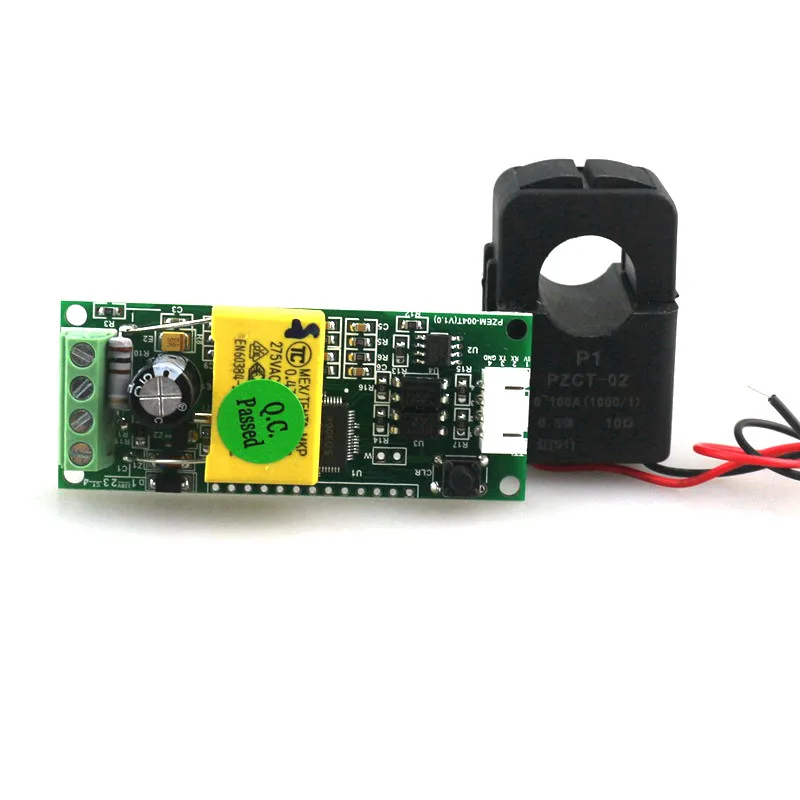

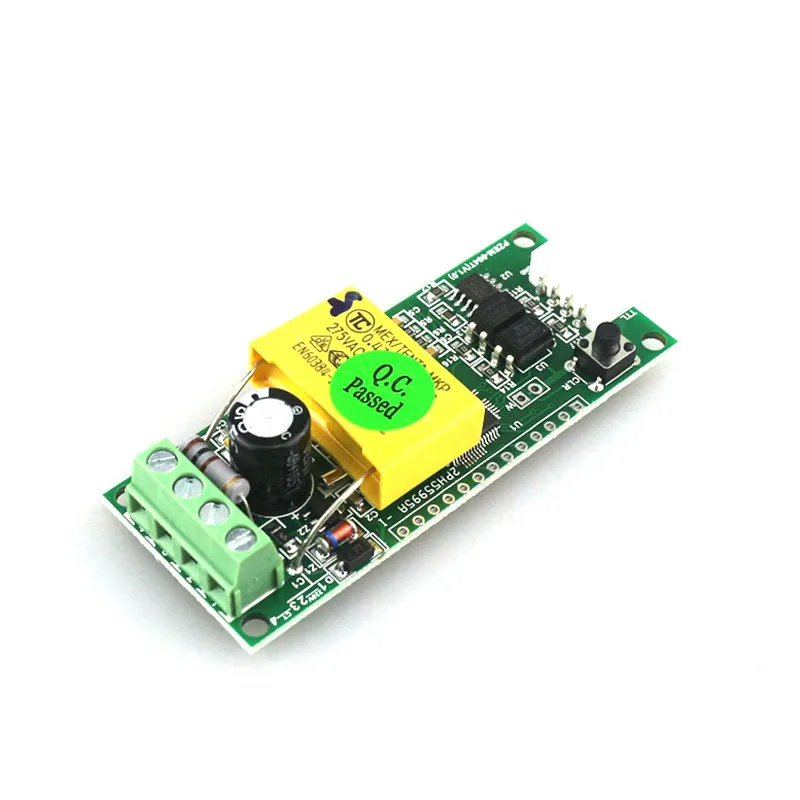

AC 110 V 220 V 100A мини Электрический вольтметр переменного тока Амперметр Мощность монитор энергии AC коммуникационный модуль с PZCT-02 катушкой

A. Функция

Примечание:

B. Формат дисплея

1. Мощность: Диапазон испытаний: 0 ~ 22 кВт

В пределах 0 ~ 10 кВт Формат дисплея составляет 0,000 ~ 9,999;
В пределах 10 ~ 22 кВт Формат дисплея составляет 10,00 ~ 22,00.


2. Энергия: Диапазон испытаний: 0 ~ 9999квт · ч

В пределах 0 ~ 10 кВт · ч Формат дисплея составляет 0,000 ~ 9,999;
В пределах 10 ~ 100 кВт · ч Формат дисплея составляет 10,00 ~ 99,99;
В пределах 100 ~ 1000 кВт · ч Формат дисплея 100,0 ~ 999,9;
1000 ~ 9999квт · ч и выше, Формат дисплея 1000 ~ 9999.


3. Напряжение: Диапазон испытаний: 80 ~ 260В переменного тока

Формат дисплея 110,0 ~ 220,0.


4. ток: диапазон тестирования: 0 ~ 100 A

Формат дисплея 00,00 ~ 99,99.


C. Схема подключения

 Проводка этого модуля делится на две части: напряжение и текущий тестовый входной терминал проводки и Последовательная связь проводки, как показано на рисунке; в соответствии с фактическими потребностями клиентов, С другой ttl pin-доской для достижения связи с различными клеммами.



D. Дисплей Интерфейс

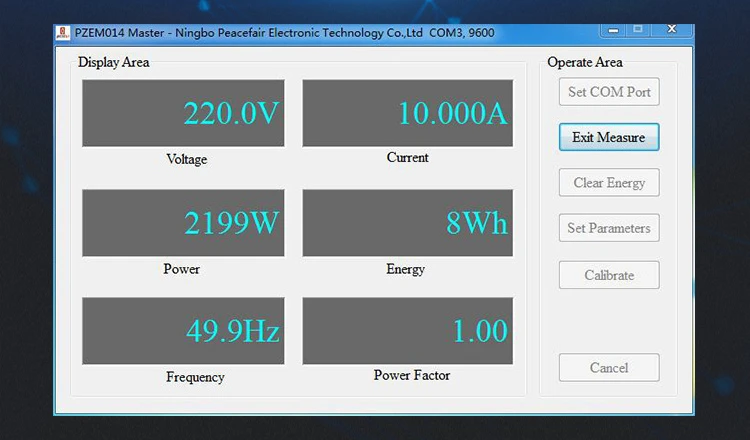

Он отображается через ПК или другие терминалы (нужно программировать), интерфейс дисплея ПК показан как на рисунке 1, ниже приводится краткое описание каждого отображения параметров:

Измерьте и отображите напряжение тока в сети.

Измерьте и Отобразите ток текущей нагрузки (устройства). Есть дополнительная инструкция, что текущее значение теста с начала 10 мА, но этот модуль относится к испытательному оборудованию высокой мощности, если вы заботитесь о точности тестирования тока уровня мА, не рекомендуется.

Измерьте и отображите ток, накопительное энергопотребление. Существует дополнительная инструкция, что минимальная единица измерения энергии составляет 0,001квт · ч, что означает, что она начинает накапливаться от 1 Вт · ч, относительно говоря, разрешение является довольно высоким, для низкомощного (в пределах 100 Вт) испытания нагрузки, вы можете наблюдать накопительный процесс довольно интуитивно.

Измерьте и Отобразите ток нагрузки. Существует дополнительная инструкция, что значение испытания мощности с начала 0,001квт, что означает, что он начинает тестировать с 1 Вт, но этот модуль относится к испытательному оборудованию высокой мощности, если у вас есть требования к тестированию в течение 1 Вт, это не рекомендуется.

G. обратите внимание

H. Параметры параметры
