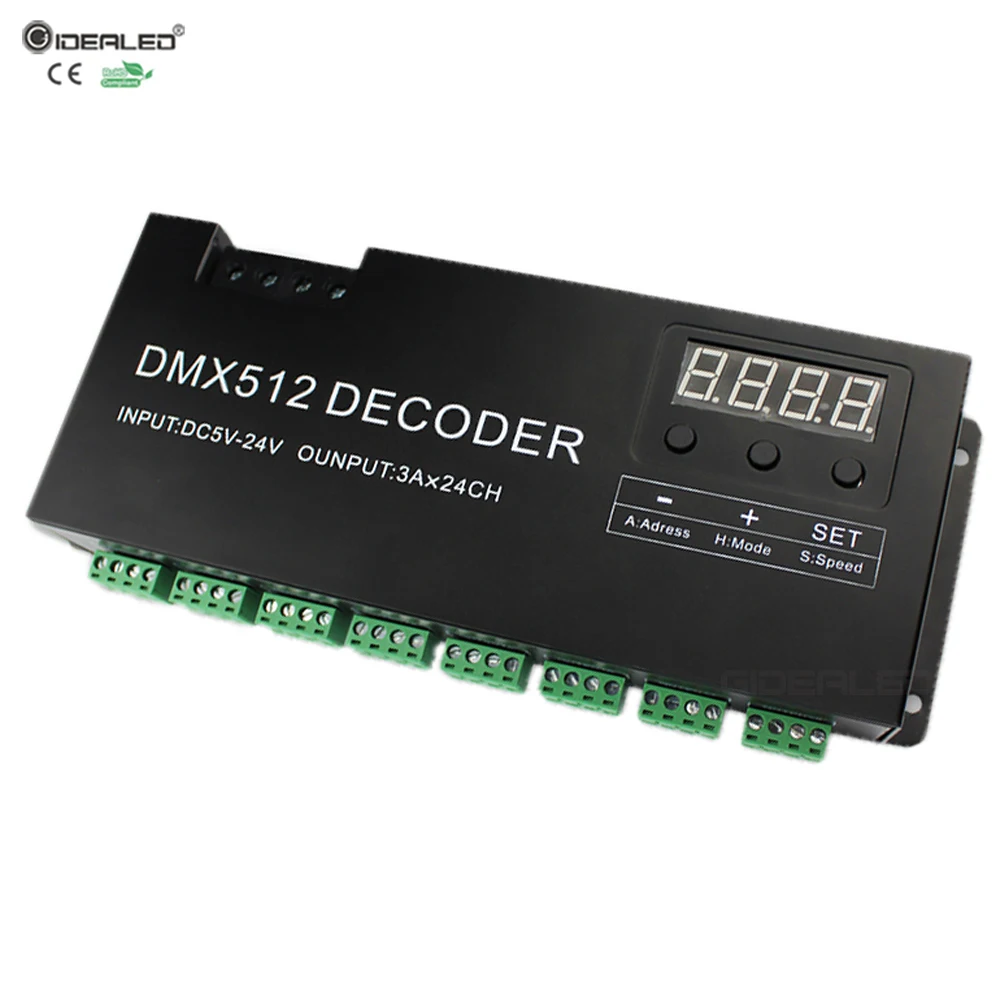

Светодиодный декодер RGB 24 канала, DMX 512, 24CH * 3 диммер, драйвер PWM, DMX, светодиодный декодер RGB, DMX512, с входом RJ45, декодер для DC5V-24V

Описание продукта:
1. Этот декодер DMX принимает расширенный чип компьютерного управления, может получить
Международные DMX -512 стандартные цифровые сигналы управления и преобразованы в ШИМ
Светодиодный сигнал контроллера для вождения.
2. Он может управляться с помощью DMX-консоли, и может быть подключен к номерам DMX
Декодер для увеличения выходной мощности, чтобы реализовать все виды изменяющихся режимов.
3. Этот DMX декодер может использоваться как синхронный контроллер для управления светодиодный, светодиодный
Один только, он может реализовать синхронный эффект.
4. Этот декодер принимает цифровую трубку, чтобы показать адрес, и с 3 кнопками
Установка, делает его более легким в использовании.

Параметры:
● Рабочая температура: -20-60 ℃
● Напряжение питания: DC5 ~ 24V

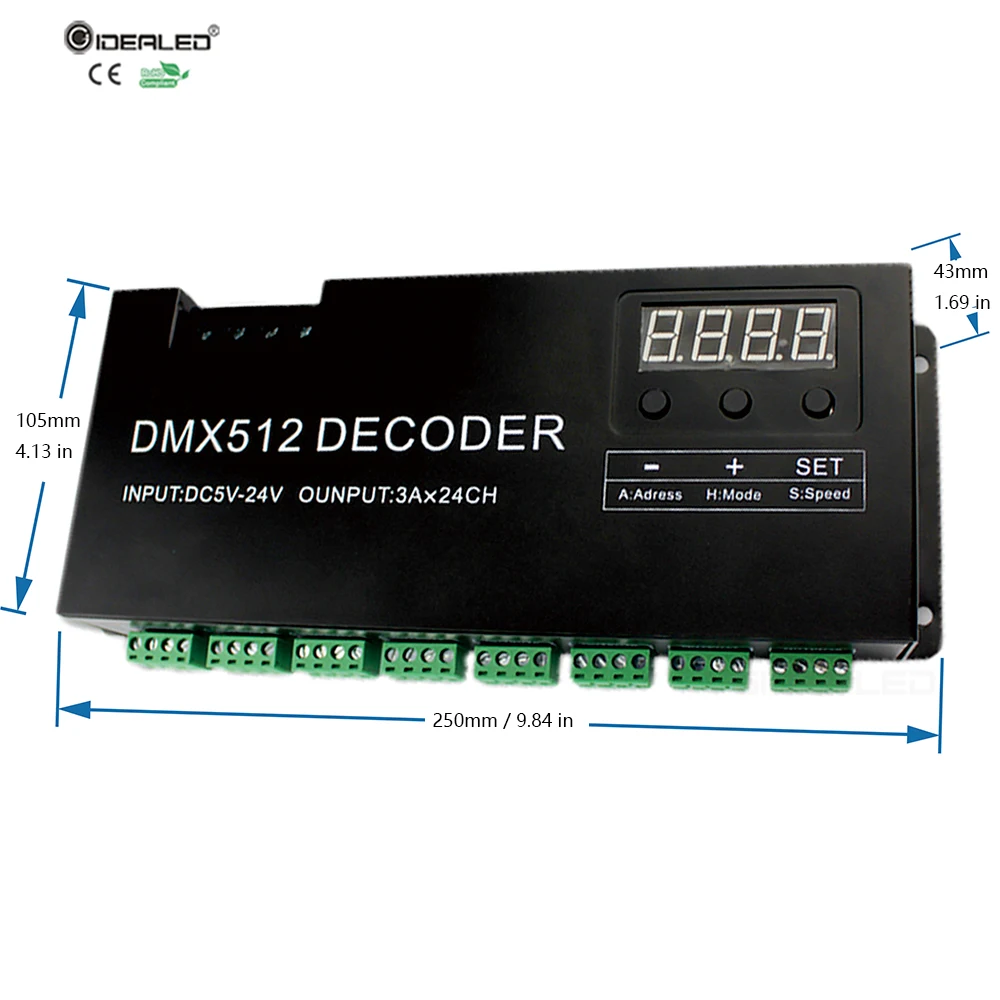

● Внешние размеры: L249 × W105 × H43mm
● Размер упаковки: 270*130*45 мм
● Общий вес: 930 г
● Статичный потребеление энергии: <1 Вт
● Выходной ток: 3A * 24
● Выходная мощность: 5 В:<360 Вт 12 В:<864 Вт, 24 В:<1728 Вт
● DMX512standard:DMX512/1990
• Канал: 24

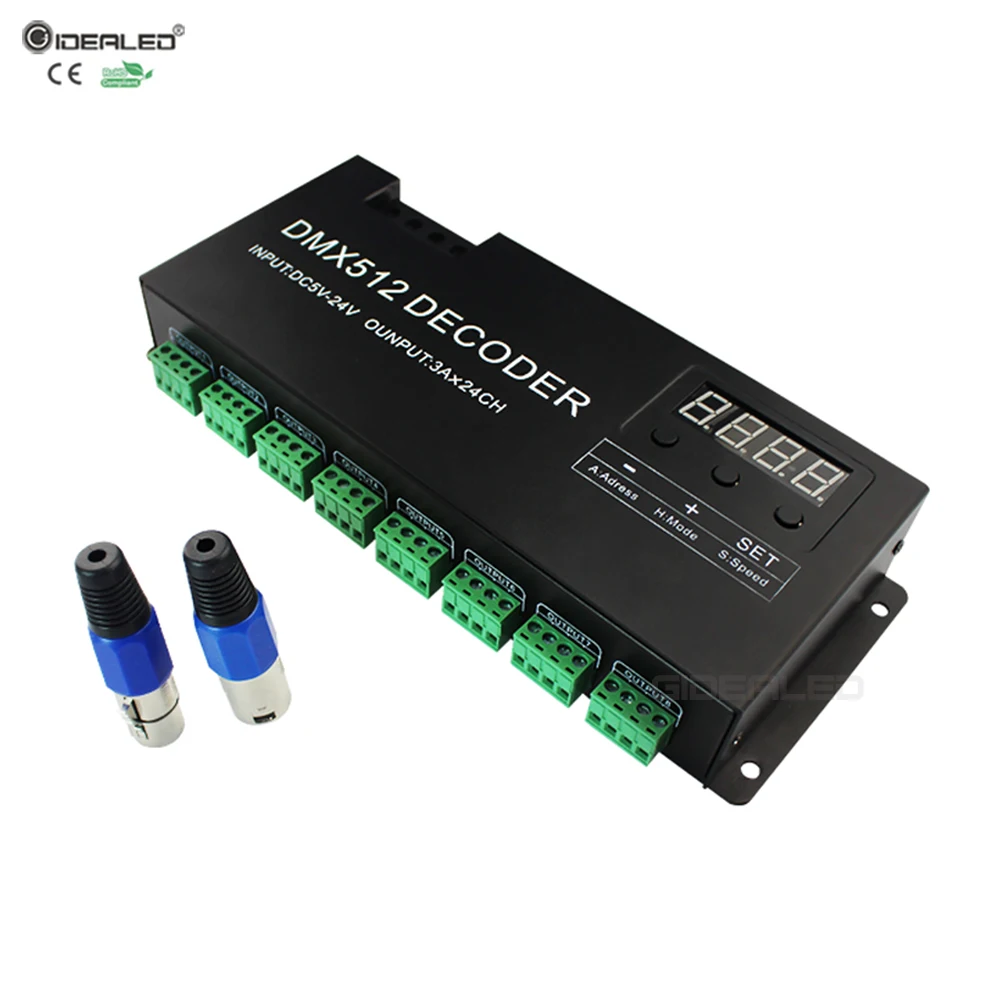

● Вспомогательное оборудование: XLR Сделано в Китае * 2 шт.

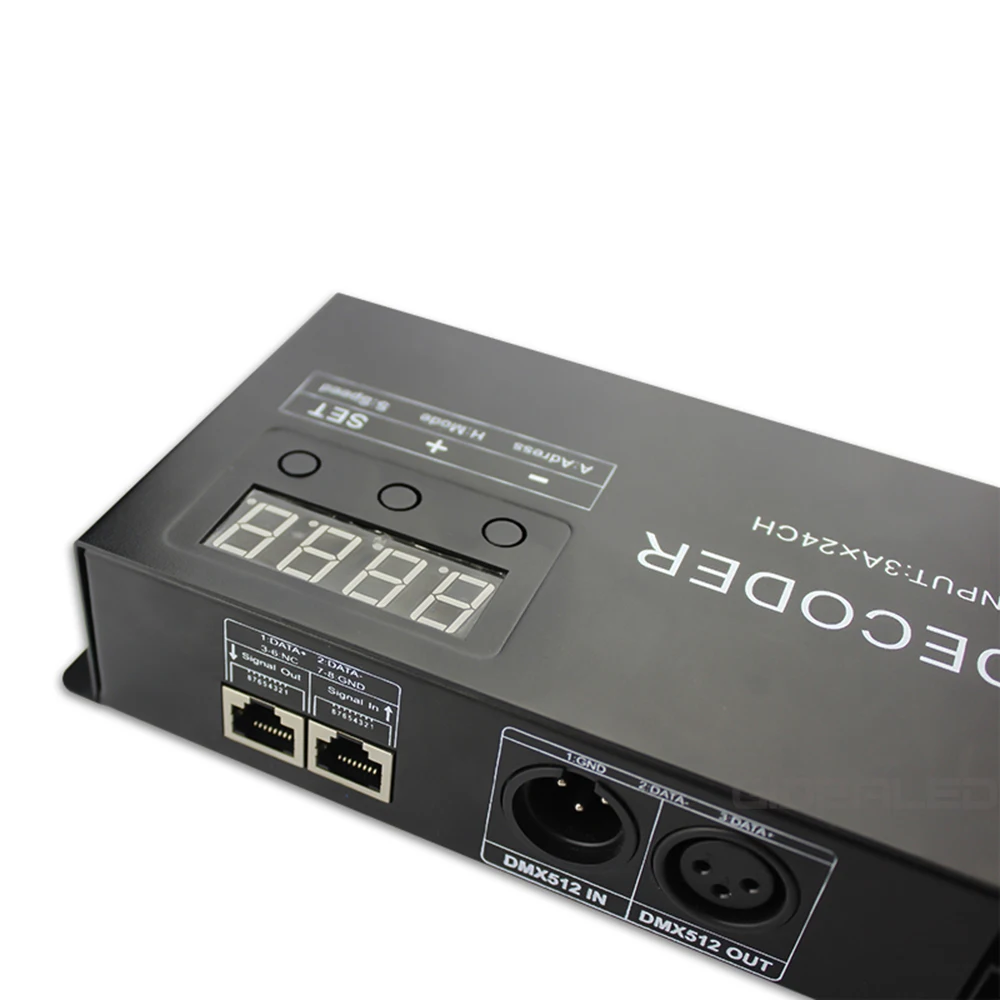

● Интерфейс ввода/вывода DMX:RJ45

Autions:

1. Входное напряжение на изделии составляет 5-24 в пост. Тока, другие Входные напряжения не допускаются.

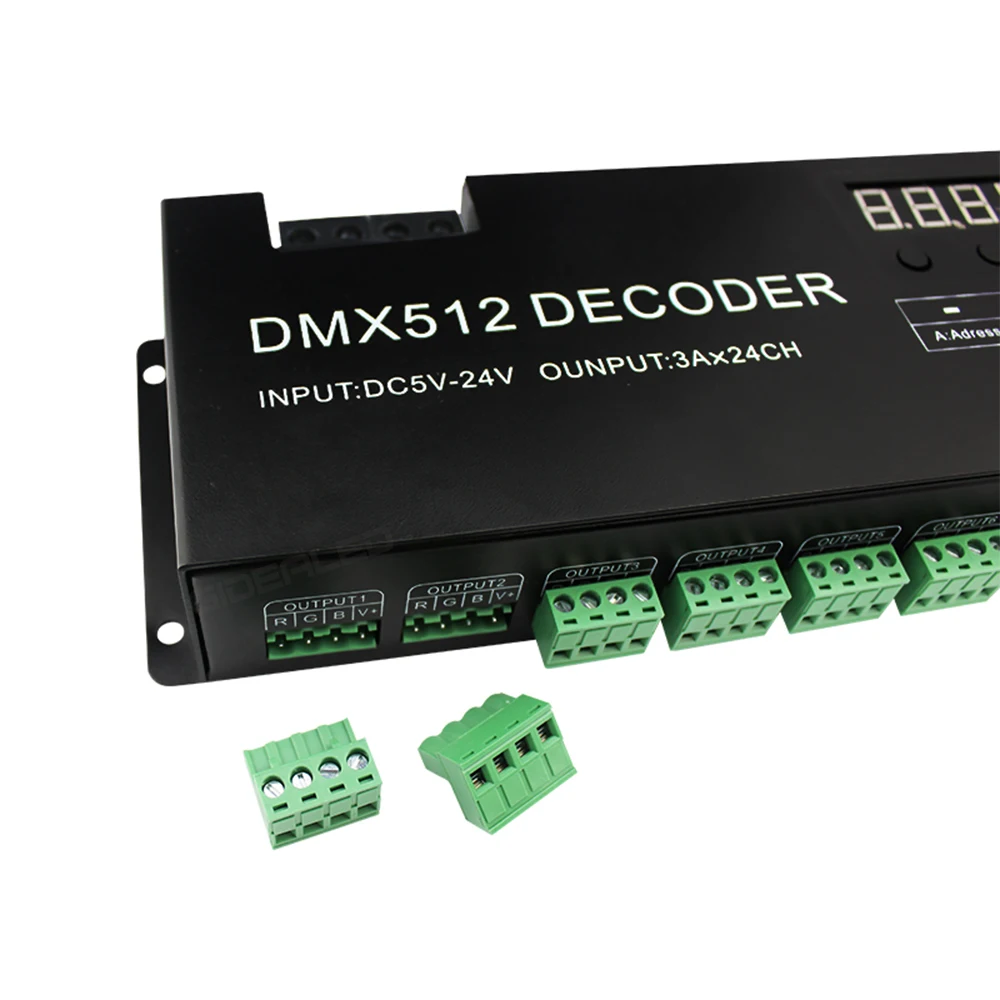

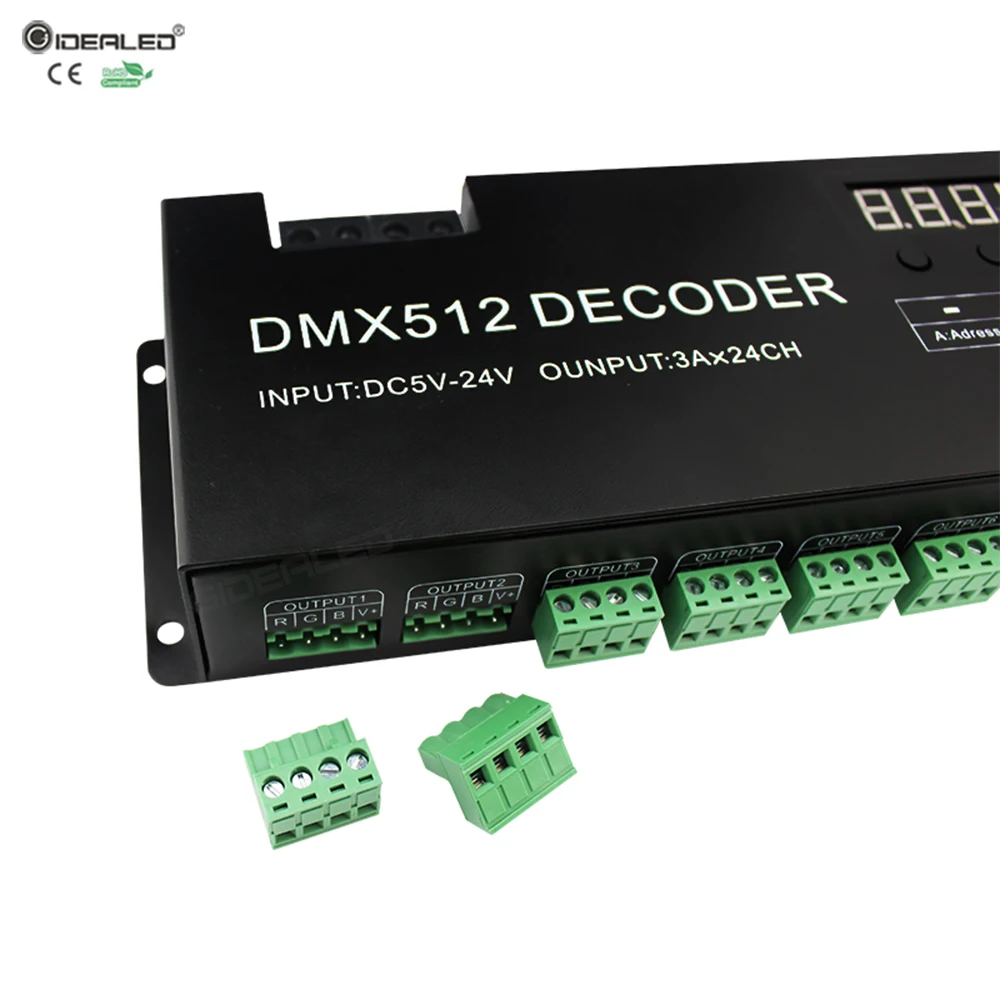

2. Свинцовый провод должен быть подключен правильно, в зависимости от цвета провода и предложений соединительной схемы.

3, перегрузка Запрещена.

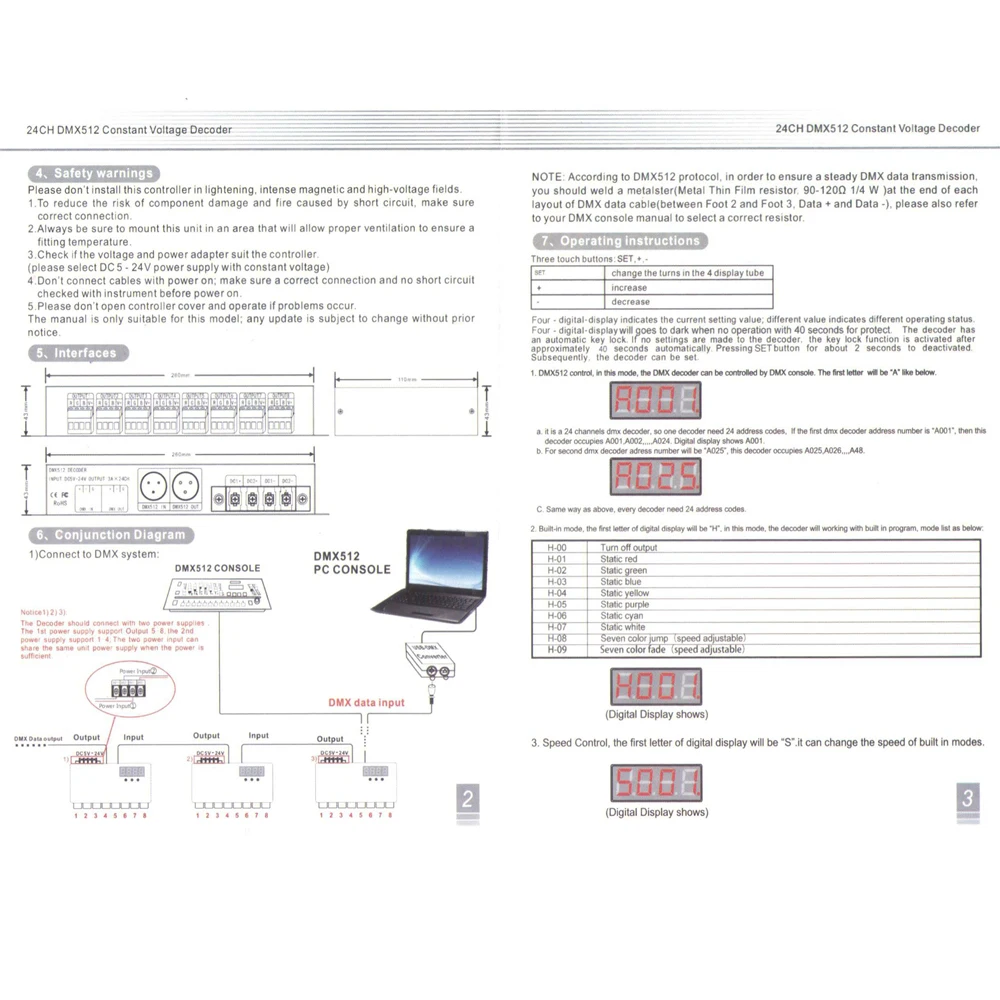

Направление использования:

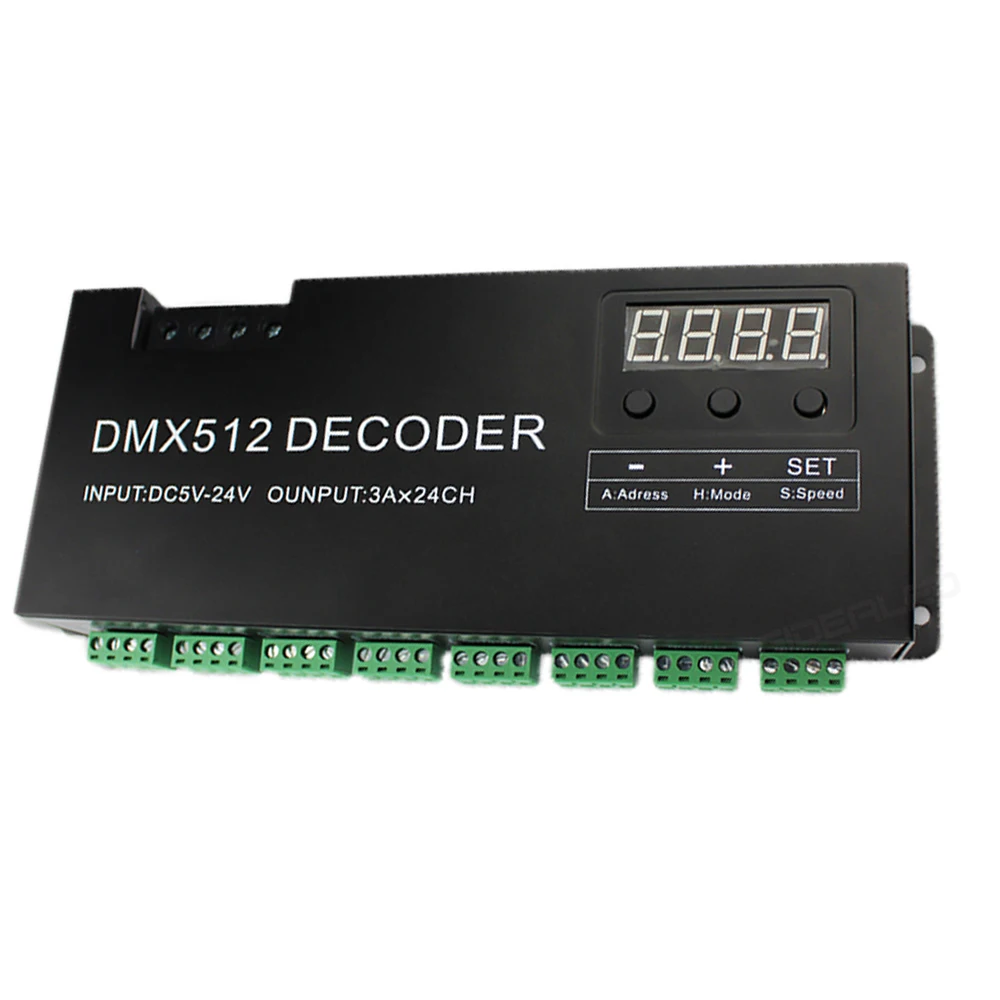

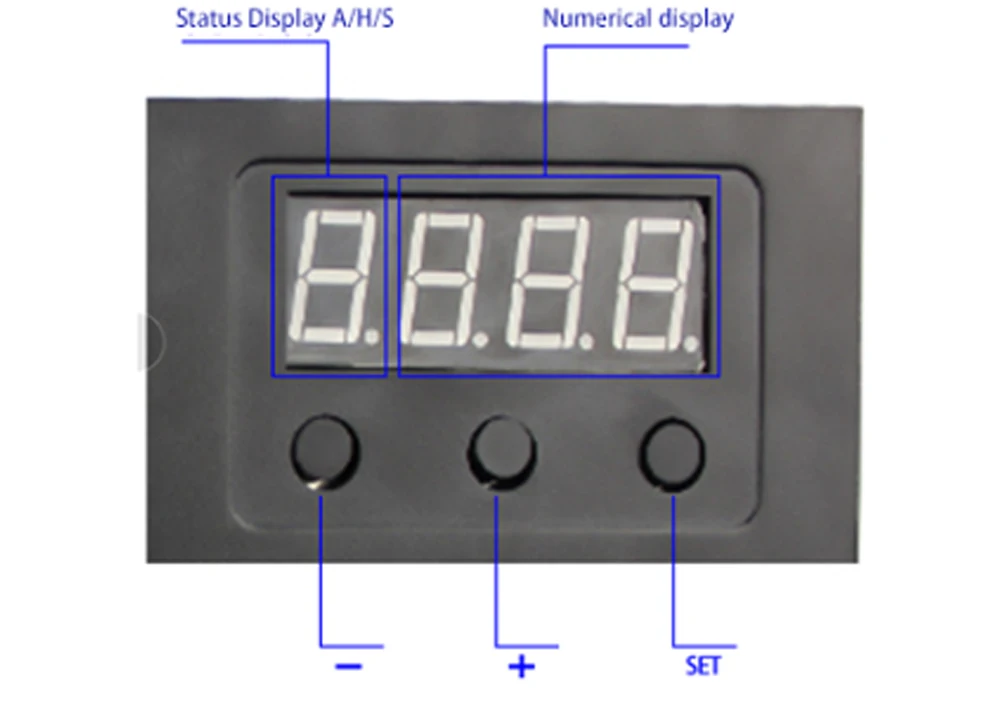

● Спецификация цифрового дисплея:

Используйте цифровую трубку с 4 цифрами и с тремя кнопками для установки кода адреса. Каждый декодер занимает 24 Код адреса. Первый номер в цифровой трубке заключается в том, чтобы показать функциональный символ, на выбор имеется надпись A,H или S, И последние три номера, чтобы показать Арабскую дату с 001-512.

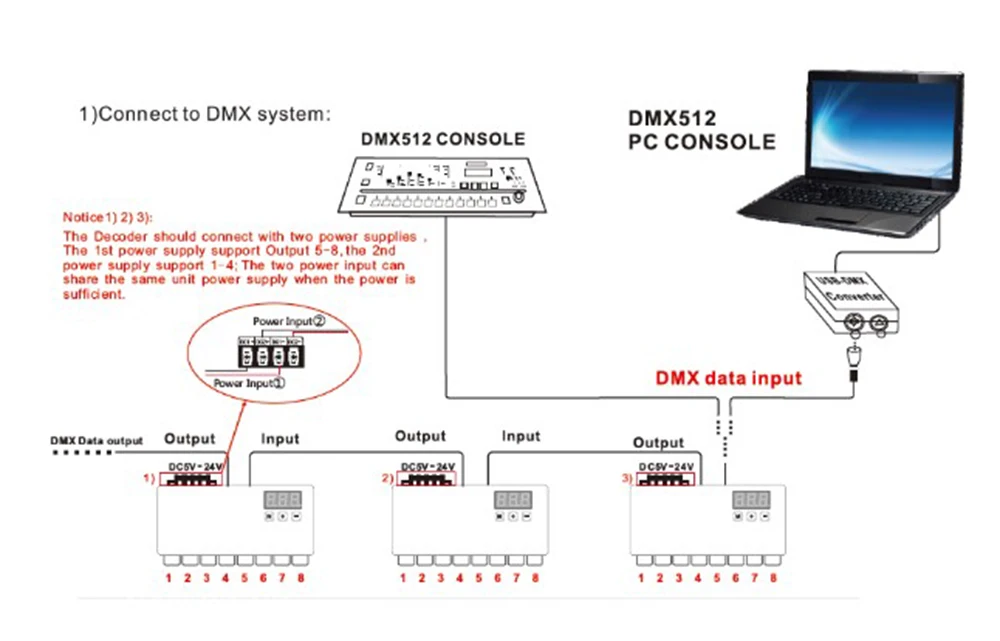

Когда перстень, показывающий «А», находится в состоянии DMX512, означает, что этот декодер находится в состоянии управления сигналом DMX512, в это время Подключите декодер к Консоль DMX с сетевым кабелем, ее можно управлять с помощью Консоли DMX. Если цифровая трубка, указанная в «A001», означает, что первый из кода адреса-001, и Другие 23 Каналы соответствуют 002003004. ..... 024. Если этот декодер подключен к другому декодеру, то первый адресный код другого декодера равен 025, и другие 23 От проверенных поставщиков он равен 026,027,028. ..... 048. Может быть подключен к номерам декодера, И может управляться отдельно.

Если два или несколько кодов адресов декодера одинаковые, означает, что эти же декодеры кодов адресов меняются в одном и том же эффекте, и они могут быть осуществлены с синхронным управлением.

1. Когда кулак с надписью «H», он будет встроен в режим, означает, что этот декодер будет работать в встроенной программе. Встроенный модели как показано ниже:

Показать символы

Режим

Показать символы

Режим

H-00

Выключите выход

H-05

Статический фиолетовый

H-01

Статический красный

H-06

Статический голубой

H-02

Статический зеленый

H-07

Статический белый

H-03

Статический синий

H-08

Семь цветов скачка (регулируемая скорость)

H-04

Статический желтый

H-09

Семь цветов выцветают (регулируемая скорость)

2. При первой буквой «S», он будет находиться в встроенной веб-камеры-настройка скорости государственной функции, в этом состоянии только H-08 и H-09 действительны, слегка нажмите на кнопку SET, чтобы перейти в регулируемое положение скорости, затем нажмите кнопку +/-можно реализовать функцию 11 уровней скорости. Другие функции не работают.

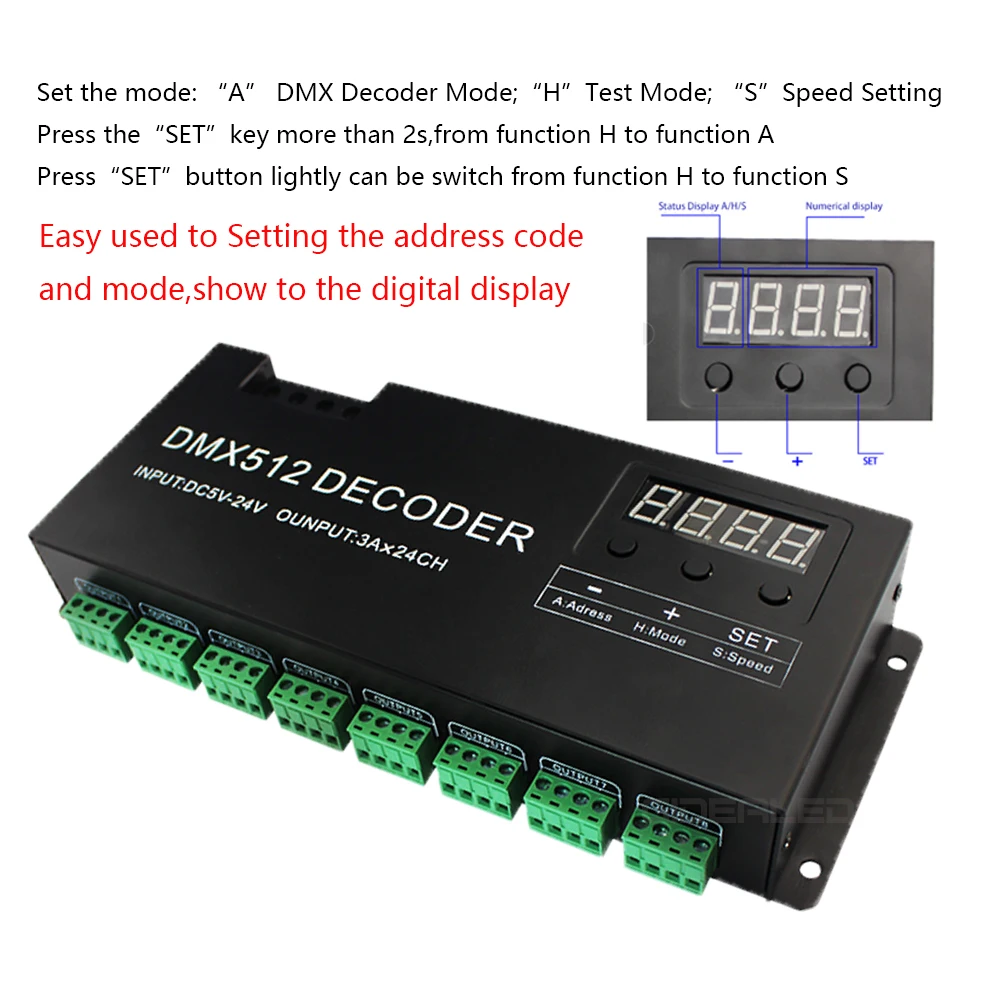

● Ключевые характеристики функции:

Есть три кнопки (кнопка 1: SET, кнопка 2:-Кнопка 3:+) на декодере, функции их:

● Кнопка комплект:Переключатель режимов ключ,Нажмите эту кнопку и удерживайте в течение примерно 2 секунд, ее можно переключить от функции A до функции H (функция H до функции A), слегка нажмите кнопку SET, можно переключить от функции H до функции S (функция S до функции H)

● Кнопка +: Кнопка увеличения,Последние три номера цифровой трубки будут увеличиваться по одному, когда каждый раз нажимайте кнопку +. Если вы хотите, чтобы адресный код быстро увеличился, просто нажмите на эту кнопку в течение некоторого времени. (Примечания: максимальный адресный код составляет 512, если он появится 512 и все еще нажмите + клавиша, Товар будет возвращен обратно на 001) ;

●Button- :Кнопка уменьшения, последние три цифры в цифровой трубке будут снижаться на один
Когда вы нажимаете клавишу «каждый раз». Если вы хотите, чтобы код адреса быстро сократился, просто нажмите эту кнопку в течение некоторого времени.
