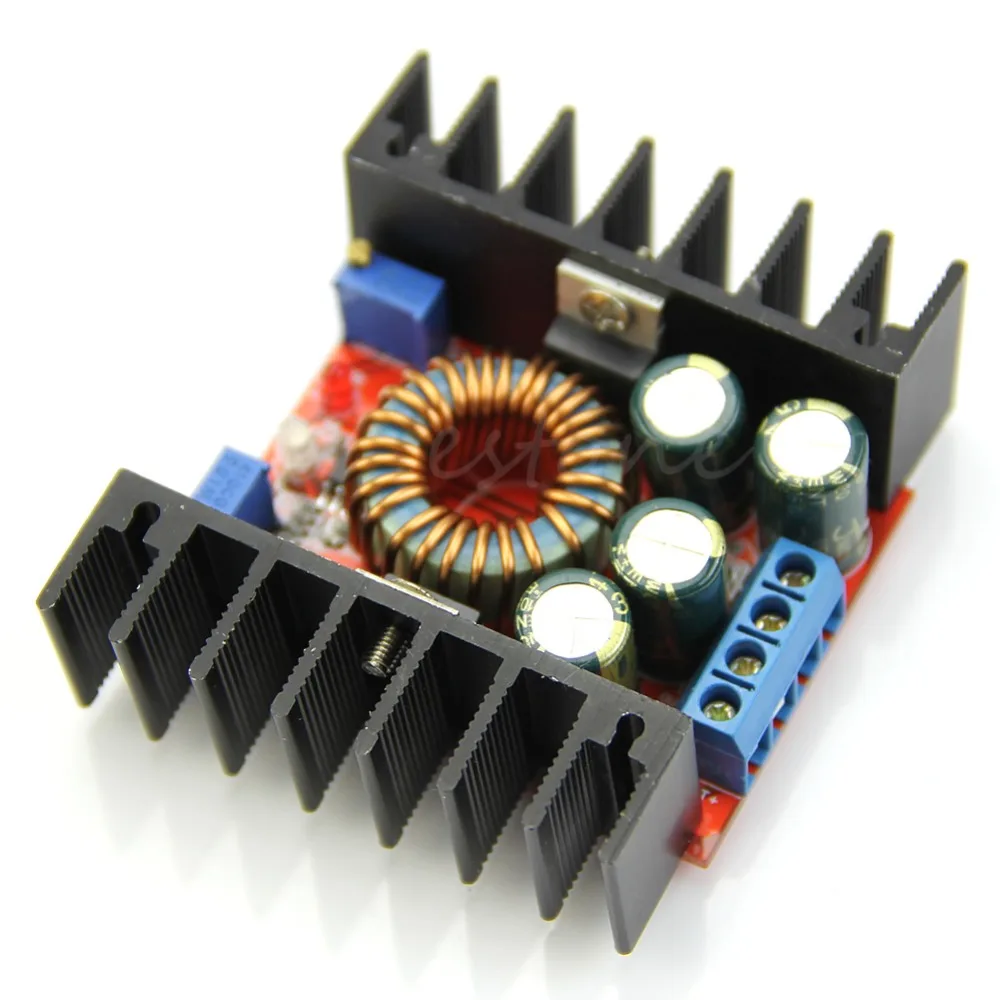

10А Регулируемый преобразователь 200 Вт для аккумулятора

Описание:

Свойства модуля: несинхронный выпрямитель, неизолированный бак, постоянный ток и напряжение, CC CV зарядка mudule Входное напряжение: 7-32 в Выходное напряжение: 1,25-28 в (регулируемое) Выходной ток: 10А Макс, 8А для длительного времени работы Выходная мощность: 200 Вт Рабочая температура: от-40 до + 85 по Цельсию Рабочая частота: 300 кГц Эффективность передачи: Макс 95% (эффективность зависит от входного, выходного напряжения, тока и разницы напряжения.) Диапазон постоянного тока: от 0,3 до 10 А (регулируемый) Ток поворотной лампы: значение постоянного тока * (0,1), ток поворотной лампы соединяется с постоянным значением тока, например, когда постоянный ток 3A, ток поворотной лампы Устанавливается на постоянный ток 0,1 времени (0,1 * 3A = 0.3A). Когда значение постоянного тока 2А, ток лампы turm устанавливается для постоянного тока 0,1 времени (0,1 * 2A = 0.2A) Эта версия фиксируется на 0,1 времени (+-10%), направление для чаринга или полное Эффективность передачи: Макс 95% (эффективность зависит от входного, выходного напряжения, тока и разницы напряжения.) Рабочая частота: 300 кГц Выходная пульсация: Пульсация составляет около 50 мВ (без шума) Полоса пропускания 20 м (только для справки) вход 24 В, выход 12 В 5A результат теста. Рабочая температура: Промышленный класс (от-40 до + 85 градусов по Цельсию) (Пожалуйста, обратите внимание на температуру силовой трубки и укрепляйте систему радиатора при работе) Ток без нагрузки: стандартная 20 мА (24 В передача 12 В) Скорость регулирования нагрузки: ± 1% (постоянное напряжение) Скорость регулирования напряжения: ± 1% Точность постоянного тока и температуры: значение постоянного тока меньше 5%, когда температура тестирования от 25 градусов до 60 градусов. (значение постоянного тока 5А) Скорость динамического отклика: 5% 200uS Регулировка направления потенциометра: по часовой стрелке (Увеличение), против часовой стрелки (уменьшение) Индикатор (лампа): два цвета, красный заряжается, в то время как зеленый полон Защита от короткого замыкания на выходе: Да, постоянный ток (в настоящее время устанавливается значение постоянного тока) Входное обратное соединение Защита: нет Выход анти-поток-обратная Защита: нет, нужно добавить диод для батареи Тип подключения: терминал
Направление зарядки аккумулятора: Убедитесь, что плавающее напряжение заряда, зарядный ток и входное напряжение сменной батареи вам нужно Установка потенциометра постоянного напряжения, и поставить выходное напряжение на около 5 В Мониторинг выходного тока короткого замыкания на 10А ток мультиметра, и Регулировка выходного тока к ожидаемому току зарядки с помощью потенциометра постоянного тока Регулировка выходного напряжения на плавающее напряжение заряда с помощью потенциометра постоянного напряжения Подключите аккумулятор и попробуйте зарядить
(Шаг 1.2.3.4 предназначен для входного сигнала модуля, подключенного к питанию, в то время как выход без нагрузки отключен от аккумулятора.) Направление для светодиодного драйвера постоянного тока: Убедитесь в том, что светодиодный рабочий ток и максимальное рабочее напряжение вам нужно управлять Регулировка потенциометра постоянного напряжения и установка выходного напряжения на 5 В Mornitor выходной ток короткого замыкания на 10А ток мультиметра, и Регулировка выходного тока до ожидаемого рабочего тока светодиода постоянным током Отрегулируйте потенциометр постоянного напряжения на светодиодное Максимальное рабочее напряжение с помощью потенциометра выходного напряжения Подключение со светодиодом, и Попробуйте управлять
(Шаг 1.2.3.4 для входного модуля, подключенного к питанию, в то время как выход без нагрузки отключен с LED макс. рабочее напряжение.) Размер модуля: 56*65*22 мм/2,2*2,55*0,86" Цвет показан как на фотографии Примечание: Из-за световых эффектов, настроек яркости/контрастности монитора и т. Д., могут быть некоторые различия в цвете тона на фотографии и фактического элемента Количество: 1 шт.

Пакет включает в себя:

1 х DC-DC понижающий преобразователь 200 Вт
