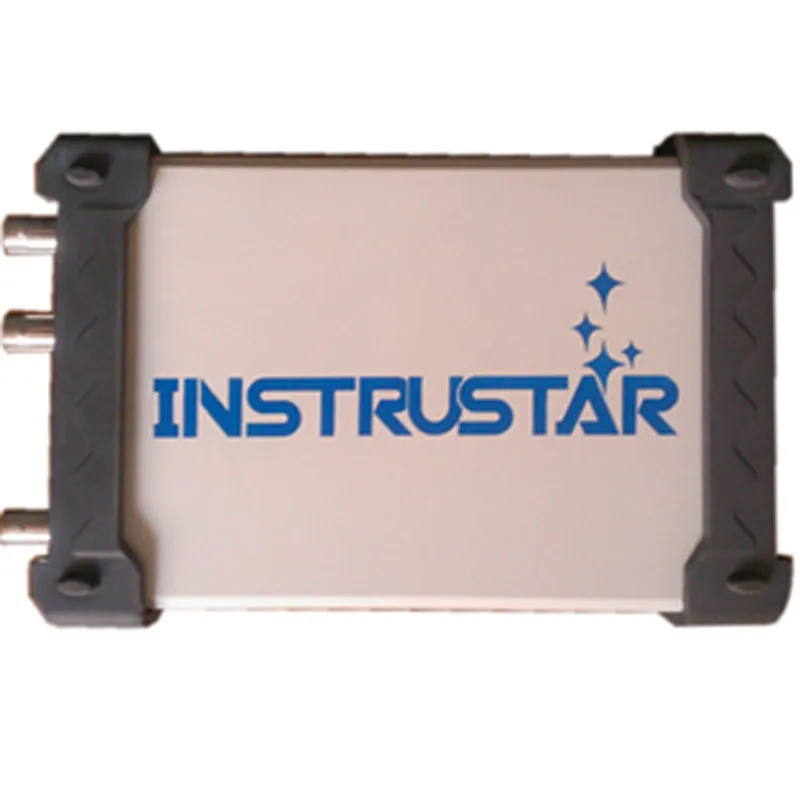

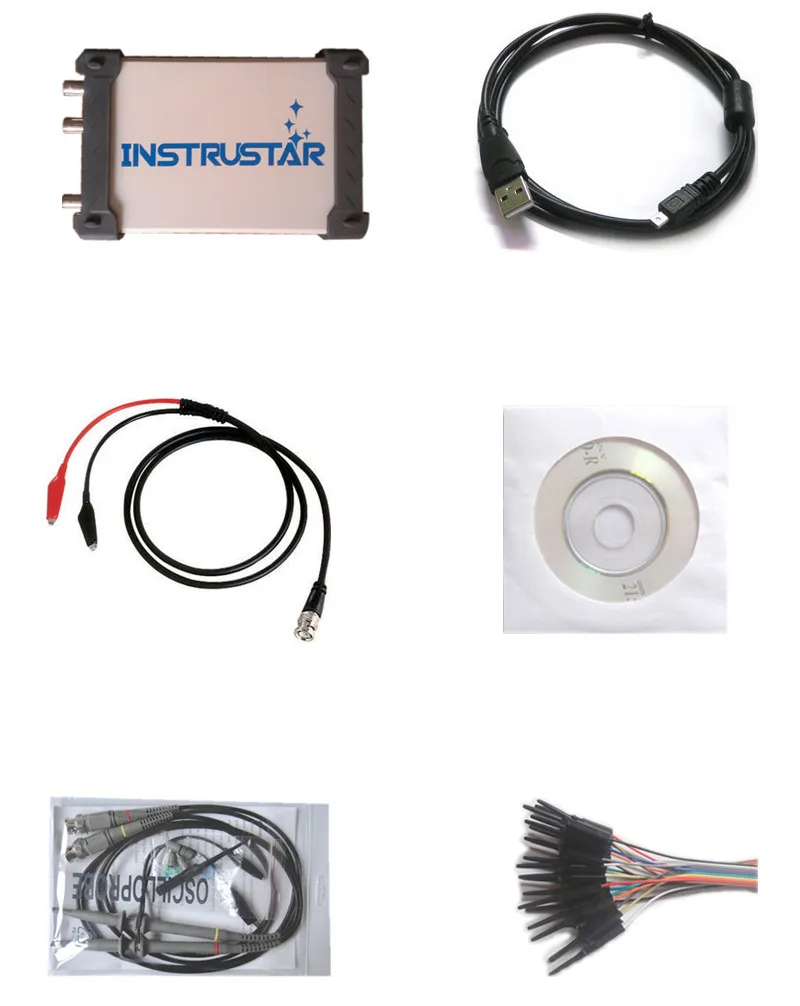

ISDS205X виртуальный пк USB осциллограф DDS сигнал и логический анализатор 2CH 20 мгц полоса пропускания 48MSa / s 8bit ADC анализатор бпф

1. Введение

Двухканальный цифровой осциллограф ISDS205 с «низкой стоимостью, высокой производительностью» в качестве целей дизайна, хорошо продуманная полоса пропускания 20 м, частота дискретизации 48 м, 2 канала, чередование поддержки X-T и XY чередующийся шаблон двухканальный virtualoscilloscope, анализатор спектра, регистратор данных.

205C и 205X поддержка логического анализатора. Логический анализатор поддерживает наше логическое программное обеспечение и Saleae Logic 2 вида программного обеспечения, Saleae Logic поддерживает SPI, IIC, UART и т. д. 17 видов анализа протокола.

205B и 205X поддержка функции DDS. DDS поддерживает 5 видов выходного сигнала, Синусоидальная волна может выводить до 20 м

Осциллограф

Анализатор спектра

Данные Регистраторы

Логический анализатор

DDS генератор

ISDS205A

√

ISDS205B

√

ISDS205C

√

ISDS205X

2. Особенности описание

Цифровой осциллограф

Каналы

2

Импеданс

1 м ом 25pf

Соединительная муфта

От источника переменного или постоянного тока

Вертикальный Разрешение

8Bit

Диапазон усиления

-6 в -- 6 в (зонд x 1 ) ; -60 в -- 60 в (зонд x 10)

Вертикальная точность

± 3%

Развертки диапазон

1ns - 20s

Вход защиты

Диода, 50Vpk

Автонабор

Да (10 мгц-20 мгц)

Режим запуска

Авто, нормальный и одиночный

Триггер Тип

Нет, поднимается край, опускается край,

Поднимающаяся кромка или опускающаяся кромка

Уровень триггера

Да

Триггер Sourse

CH1, CH2

Буфера Размеры

1 мб/ч

Пропускная способность

20 МГц

Макс образец

48 мс/с

Вертикальная установка

CH1,CH2,ADD,SUB,MUL

Дисплей режим

X, Y-T и X-Y

Измерение

Да

Волна спасти

Osc (частный), Excel и Bmp

Анализатор спектра

Каналы

2

Пропускная способность

20 МГц

Алгоритм

FFT( 18 окон), корреляция

БПФ точек

8-1048576/CHN

Бпф измерения

Гармоник (1-7),SNR,SINAD,ENOB,THD,SFDR

Фильтр обработки

Пихтовый фильтр поддерживает произвольный диапазон частотного метода выборки, прямоугольник, бартлетт, треугольный, cosine,hanning,

Bartlett-hanning,hamming,blackman-Harris,tukey,Nuttall, FlatTop,Bohman,Parzen,Lanczos,kaiser,blackman,

Гауссанд Долф-Чебышев, дизайн оконного метода.

Пихтовый фильтр поддерживает «Butterworth», «Chebyshev 1»,

«Chebyshev 2», «эллиптический» тип конструкции фильтра.

Примечание:

Заводская калибровка осциллографа, если вы не удовлетворены измерениями, canmanual calibration, конкретные рекомендации по осциллографу.

Данные Регистраторы

Каналы

2

Импеданс

1 м ом 25pf

Соединительная муфта

От источника переменного или постоянного тока

Вертикальный Разрешение

8Bit

Диапазон усиления

-6 в -- 6 в (зонд x 1 ) ; -60 в -- 60 в (зонд x 10)

Образец

1 канал: 1K-24M Hz 2 канала: 1K-16M Hz

Сохраните файл

Максимальный 4G, время записи, связанное с частотой дискретизации

Примечание:Специальный рекордер скорости с скоростью обработки компьютера, и если использовать высокую частоту дискретизации, ситуация может сломаться.

Логический анализатор (205C/205X)

Канал

16

Образец

8 каналов: 250K-24M Hz; 16 каналов: 250K-16M Hz

Образец Точек

1 м-2 гб

Логический анализатор Saleae (205C/205X)

Канал

8

Образец

25 к-24 М Гц

Протокол анализатор

Atmel ИСО BiSS

C SPI I2C CAN UART I2S/PCM DMX-512 JTAG LIN

Манчестер 1-WIRE UNI/O простая параллельная MDIO USB1.1 PS/2 клавиатура/мышь

Образец очков

1 мб-10 ТБ

DDS(205B/205X)

Волна

Синус, квадрат (рабочий круг, переменный), треугольник, вверх Sawtooth, вниз Sawtooth

Амплитуда

≥ 9Vp-p (без нагрузки)

Импеданс

200Ω ± 10%

Офсетная печать

± 2,5 V

Частотный диапазон

1 гц-20 мгц (синус), 1 гц-2 мгц (другие)

Частота Разрешение

1гц

Частота устойчивость

± 1 × 10-3

Частота точности

Треугольная волна линейность

≥ 98% (1 гц-10 кгц)

Синусоидальная волна искажений

≤ 0.8% (1 кГц)

Квадратная волна поднимается/время падения

≤ 100ns

Прямоугольная волна рабочий круг

1%-99%

Развертки

Диапазон развертки

Fs Fe

Развертки временной диапазон

0,1-10 s

Амплитуда

0.5Vp-p - 10Vp-p
