Оптический рефлектометр OTDR 1310/1550 42/40 дБ оптический рефлектометр для тестирования английского меню

Хорошая новость для всех

Если вы хотите создать свой собственный логотип на коробке-посылка и экране запуска, мы можем сделать для вас без дополнительной платы

Просто свяжитесь с нами, прежде чем разместить заказ, чтобы получить ваш логотип и дизайн!

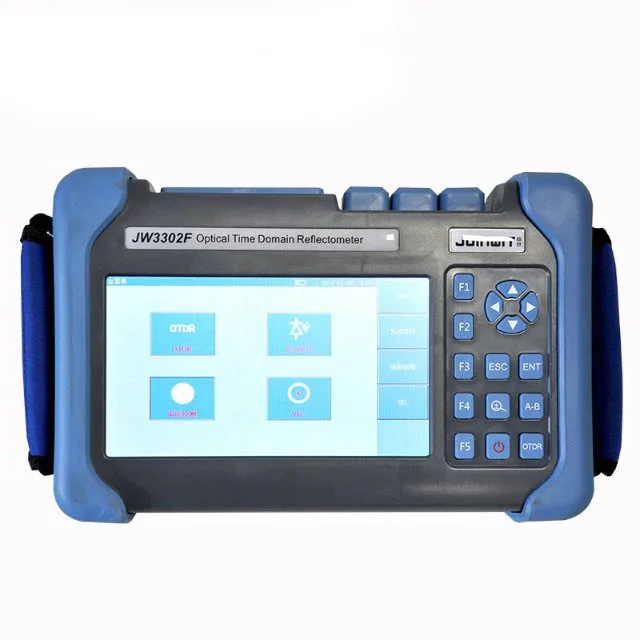

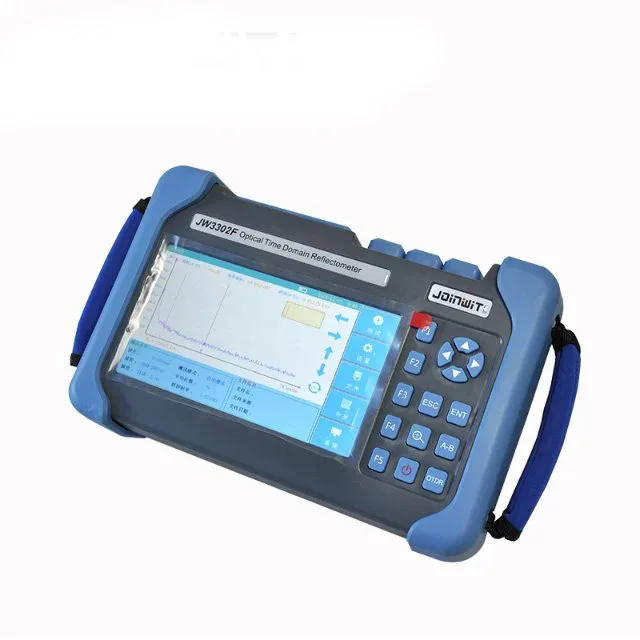

JW3302F серия оптического времени домена рефлектометр (OTDR) является интеллектуальным счетчиком нового поколения для обнаружения оптоволоконных систем связи. С популяризацией строительства оптической сети в городах и странах измерение оптической сети становится коротким и рассеивается; JW3302F специально разработан для такого вида применения. Это экономично, имеет выдающиеся показатели.

JW3302F производится с терпением и осторожностью, следуя национальным стандартам, чтобы объединить богатый опыт и современные технологии, при строгом механическом, электронном и оптическом тестировании и гарантии качества; В другом случае, новый дизайн делает JW3302F более умным и компактным и многоцелевым.

Независимо от того, хотите ли вы обнаружить слой связи в конструкции и установке оптической сети или продолжить эффективное техническое обслуживание и бесперебойную съемку, JW3302F может быть вашим лучшим помощником

Параметры

Измерение

253 × 168 × 73,6 мм

1,5 кг (включая батарею)

Дисплей

7 дюймов TFT-LCD с светодиодный подсветка (сенсорный экран функции не являются обязательными)

Интерфейс

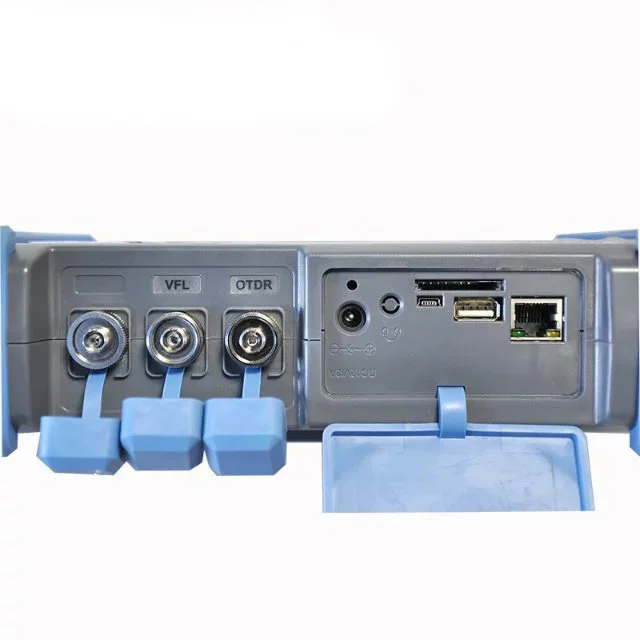

1 × порт RJ45, 3 × порт USB (USB 2,0, тип A USB× 2, Тип B USB× 1)

Питание

10 в (dc), 100 в (ac) до 240 В (ac), 50 ~ 60 Гц

Батарея

7,4 В (dc)/4.4Ah литиевая батарея (с сертификацией воздушного движения)

Время работы: 12 часов, Telcordia GR-196-CORE

Время зарядки: <4 часа (выключение питания)

Мощность экономии

Выключение подсветки: Отключение/от 1 до 99 минут

Автоматическое отключение: Отключение/от 1 до 99 минут

Хранение данных

Внутренняя память: 4 Гб (около 40000 групп кривых)

Язык

Выбор пользователя (английский, упрощенный китайский, традиционный китайский, французский, корейский, русский, испанский и португальский-свяжитесь с нами для получения информации о наличии других)

Условия окружающей среды

Рабочая температура и влажность: -10C ~ + 50C, ≤ 95% (без конденсации)

Температура хранения и влажность: -20C ~ + 75C, ≤ 95% (без конденсации)

Защита: IP65 (IEC60529)

Аксессуары

Стандарт: основной блок, адаптер питания, литиевая батарея, FC адаптер, USB шнур, руководство пользователя, CD диск, чехол для переноски

Дополнительно: SC/ST/LC адаптер, оптоволоконный адаптер

Технический параметр

Модель

Длина волны лазера

Широкий динамический диапазон

(ДБ)

Событие

Затухание мертвых зон (м)

Многорежимный трансивер

JW3302F-M1

850nm /1300nm

26/35

0,8

8

Одиночный режим

JW3302F-S1

1310/1550nm

32/ 30

1

8/8

JW3302F-S2

1310/1550nm

37/35

1

8/8

JW3302F-S3

1310/1550nm

42/40

0,8

8/8

JW3302F-S4

1310/1550nm

45/42

0,8

8/8

JW3302F-T1

1310/1490/1550nm

30 / 28 /28

1,5

8/8/8

JW3302F-T2

1310/1550/1625nm

30 / 28 /28

1,5

8/8/8

JW3302F-T2

1310/1490/1550nm

37 / 36/ 36

0,8

8/8/8

JW3302F-T3

1310/1550nm/1625nm

37 / 36/ 36

0,8

8/8/8

JW3302F-F1

1310/1490/1550/1625nm

35/32/34/34

0,8

8/8/8/8

На меху и многорежимный

JW3302F-SM1

850nm /1300nm131 0/1550nm

26/32/32/30

1,5

8/8/8

JW3302F-SM2

850nm /1300nm131 0/1550nm

26/37/37/35

0,8

8/8/8

Тесты параметр

Импульсный Ширина

Одиночный режим: 3ns, 5ns, 10ns, 20ns, 50ns, 100ns, 200ns, 500ns, 1μs, 2μs, 5μs, 10μs, 20μs

Мульти-режим: 3ns, 5ns, 10ns, 20ns, 50ns, 100ns, 200ns, 500ns, 1μs, 2μs

Расстояние тестирование

Одиночный режим: 100 м, 500 м, 2 км, 5 км, 10 км, 20 км, 40 км, 80 км, 120 км, 160 км, 240 км

Мульти-режим: 500 м, 2 км, 5 км, 10 км, 20 км, 40 км

Отбора проб Разрешение

Минимум 5 см

Для отбора проб

Максимальная 128000 точек

Линейность

≤ 0. 05дб/дБ

Показаний весов

Ось X: 4 м ~ 70 м/див, ось Y: минимум 0. 09дб/Див

Расстояние Разрешение

0,01 м

Расстояние точность

±(1 м + измерение distance× 3 × 10-5 + разрешение выборки) (за исключением передней неопределенности)

Отражения точности

Одиночный режим: ± 2 дБ, мульти-режим: ± 4 дБ

Боп установка

1,4000 ~ 1,7000, 0,0001 шаг

Блоки

Км, миль, футов

OTDR следов формат

Telcordia universal, SOR, issue 2 (SR-4731)

OTDR: выбор пользователя Автоматическая или Ручная настройка

Режимов тестирования

Визуальный дефектоскоп: Видимый красный светильник для идентификации и устранения неисправностей

Светильник источник: стабилизированный свет светильник источник с вращением по часовой стрелке и против часовой стрелки) винты, 270 Гц, 1 кГц, 2 кГц выход)

Поле зонд микроскопа

Волокно анализ событий

С антибликовым покрытием и небликующая события: 0,01 для 1.99dB (0.01dB шагов)

-Светоотражающие: 0,01 для 32dB (0.01dB шагов)

-Конец/разрыв волокна: от 3 до 20 дБ (1 дБ шагов)

Другое функции

Разметка в реальном времени: 1 Гц

Режимы усреднения: время (от 1 до 3600 сек.)

Обнаружение живого волокна: проверяет наличие светильник связи в оптическом волокне

Трассировки наложения и сравнение

Модуль VFL (Визуальный дефектоскоп, как стандартная функция):

Длина волны (± 20 нм)

650nm

Мощность

10 мВт, CLASSIII B

Диапазон

12 км

Разъем

FC/оптический патч-корд

Запуск режим

С заглушкой по часовой стрелке против 2 Гц

Модуль PM (измеритель мощности, как Опциональная функция):

Диапазон длины волны (± 20 нм)

800 ~ 1700nm

Калиброванный Длина волны лазера

850/1300/1310/1490/1550/1625/1650nm

Тесты диапазон

Тип A: -65 ~ + 5dBm (стандарт); Тип B: -40 ~ + 23dBm (опционально)

Разрешение

0.01dB

Точность

± 0.35dB ± 1nW

Модуляции идентификации

270/1k/2 кГц, Pinput≥-40 дБм

Разъем

FC/оптический патч-корд

Модуль LS (лазерный источник, как Опциональная функция):

Рабочая длина волны (± 20 нм)

1310/1550/1625nm

Выход Мощность

Регулируемый-25 ~ 0dBm

Точность

± 0.5dB

Разъем

FC/оптический патч-корд

FM модуль (волоконный микроскоп, в качестве дополнительной функции):

Увеличение

400X

Разрешение

1,0 & micro;m

Вид поля

0,40 × 0,31 мм

Коробка для хранения/рабочее состояние

-18 ℃ ~ 35 ℃

Измерение

235 × 95 × 30 мм

Сенсор

1/3 дюйма 2 миллиона пикселей

Вес

150 г

USB

1,1/2,0

Адаптер

SC-PC-F (для адаптера SC/PC)

FC-PC-F (для адаптера FC/PC)

LC-PC-F (для LC/PC адаптера)

2,5 PC-M (для разъема 2,5 мм, SC/PC, FC/PC, ST/PC)

Если у вас есть какие-либо вопросы или Вам нужна скидка, пожалуйста, свяжитесь с нами
